Xtreme - Outdoor
Inne długości kabli są dostarczane na życzenie.
Męski prosty
12...230 V AC/DC

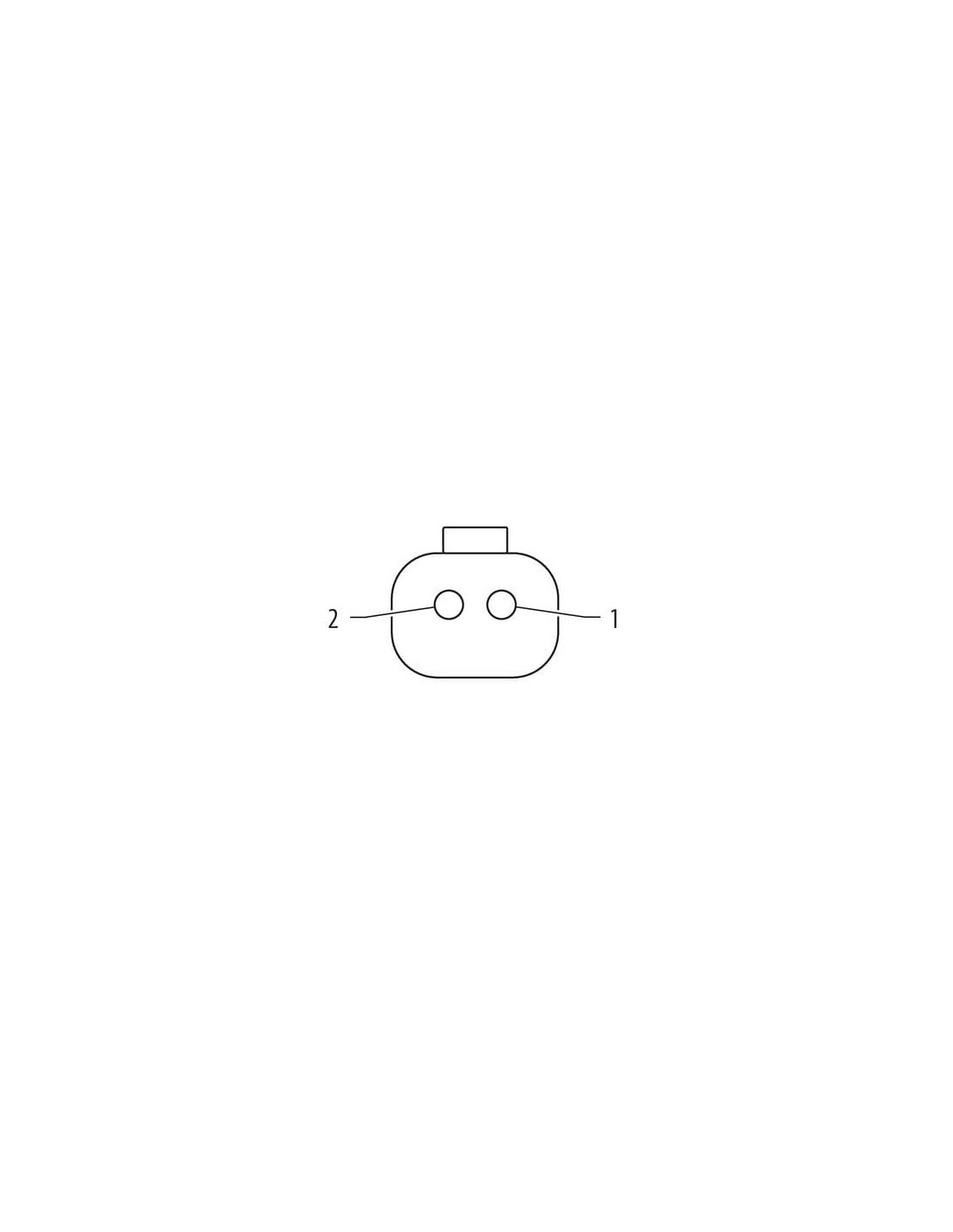

2-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-2S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

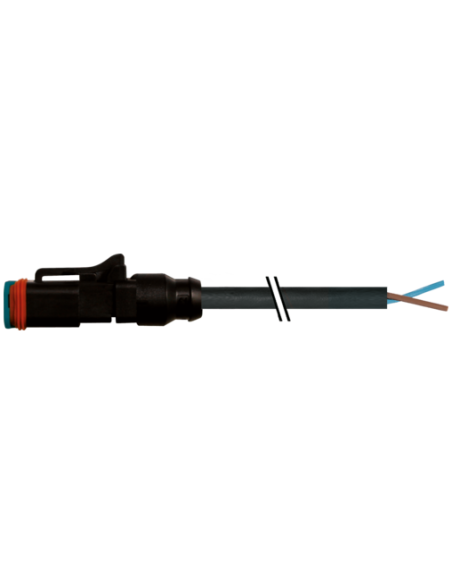

Konektor zaworowy niemiecki MDC06-2s – trwałe i niezawodne połączenie dla środowisk przemysłowych
Konektor zaworowy MDC06-2s o kodzie produktu 7072-72011-7540500 to wysokiej klasy element przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania, hydraulice oraz pneumatyce. Produkt ten umożliwia pewne i szczelne połączenie przewodów, zapewniając niezawodność działania nawet w trudnych warunkach środowiskowych.
Wysoka odporność i szeroki zakres zastosowań – konektor zaworowy MDC06-2s
Konektor MDC06-2s przeznaczony jest do pracy w szerokim zakresie napięć (6–230 V AC/DC) oraz prądów (do 8 A na styk), co pozwala na uniwersalne wykorzystanie w różnorodnych instalacjach przemysłowych. Złącze wykonane z wysokiej jakości tworzywa PA charakteryzuje się dobrą odpornością chemiczną i na oleje, a uszczelka silikonowa dodatkowo zwiększa szczelność połączenia.
- Stopień ochrony IP66K, IP68, IP69K – doskonała ochrona przed wodą, kurzem, wysokim ciśnieniem i myciem strumieniem
- Obudowa z tworzywa sztucznego PA – odporna na uszkodzenia mechaniczne i czynniki chemiczne
- Zatrzaskowa blokada – szybki i pewny montaż nawet w trudnych warunkach
- Kompatybilność z popularnymi standardami przemysłowymi (Deutsch DT06-2S, Amphenol AT06-2S)
Kabel przemysłowy PUR – wysoka elastyczność i trwałość
Do konektora dołączony jest przewód wełniany o długości 5 m, wykonany z materiału PUR odpornego na ścieranie, promieniowanie UV, oleje i benzynę. Rdzenie miedziane o przekroju 0,75 mm² zapewniają niską rezystancję i wysoką obciążalność prądową (12 A na żyłę), a powłoka przewodu nie zawiera szkodliwych substancji, takich jak ołów, kadm, FCKW, halogeny czy silikon.
- Wytrzymałość na cykle gięcia – do 10 milionów cykli przy zastosowaniach dynamicznych
- Odporność na ogień (UL 1581, IEC 60332-2-2) oraz promieniowanie UV (DIN EN ISO 4892-2 A)

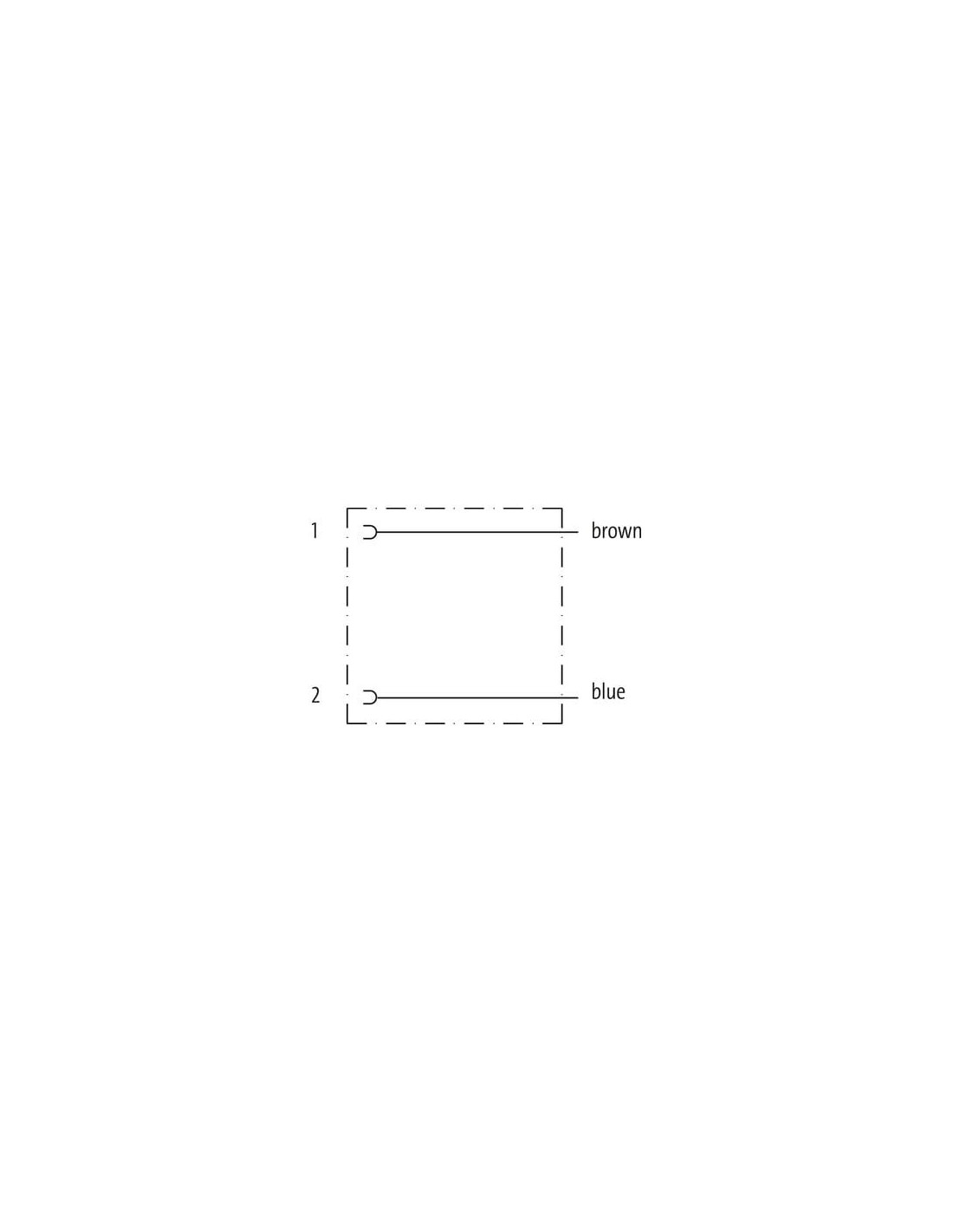

- Przewód dwużyłowy (niebieski, brązowy) dostosowany do szybkiego podłączenia w aplikacjach przemysłowych
- Możliwość użytkowania w zakresach temperatur od -40°C do +90°C (przy pracy stałej)
Typowe zastosowania konektora zaworowego MDC06-2s
Konektor MDC06-2s znajduje zastosowanie w:
- branży automatyki przemysłowej – podłączanie czujników, siłowników, zaworów, elementów sterowania
- aplikacjach zewnętrznych i mobilnych – dzięki wysokim klasom ochrony i odporności na warunki atmosferyczne
- systemach hydrauliki i pneumatyki – niezawodne połączenie w instalacjach pracujących pod ciśnieniem i w obecności mediów agresywnych
- maszynach budowlanych oraz rolniczych – dzięki wytrzymałej konstrukcji i łatwemu montażowi

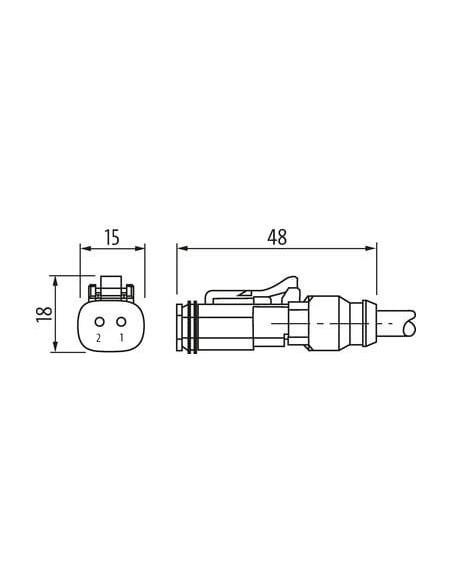

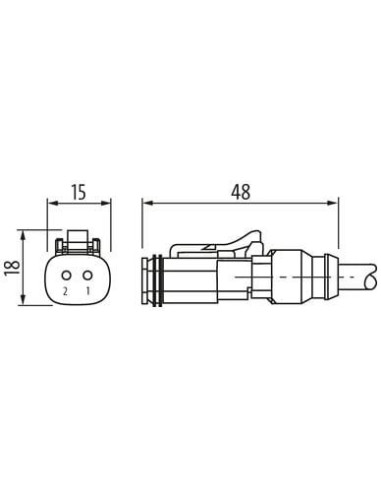

Ustandaryzowane wymiary i łatwość instalacji
Konektor posiada kompaktowe, ustandaryzowane wymiary – długość 48 mm, wysokość 18 mm, szerokość 15 mm – co pozwala na łatwą integrację w przestrzennie ograniczonych instalacjach. Przewód o długości 5 m umożliwia elastyczne dopasowanie do potrzeb instalacji, a wyprowadzenia żył zgodnie z oznaczeniem kolorystycznym i numeracją wtyku usprawniają szybkie i bezbłędne podłączenie.
Konektor zaworowy MDC06-2s to rozwiązanie dedykowane dla profesjonalistów, którzy poszukują niezawodności, prostoty montażu, wysokich parametrów technicznych oraz trwałości.
