MSUD
Typ A (18 mm)
24 V DC ±25%
LED (żółta/zielona)
dla wyłącznika ciśnieniowego
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 175301-803 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

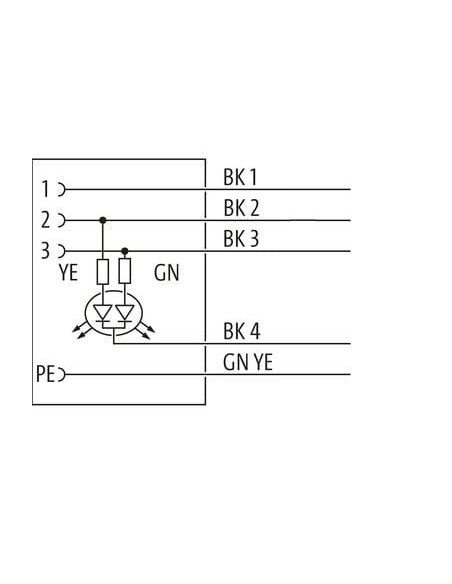

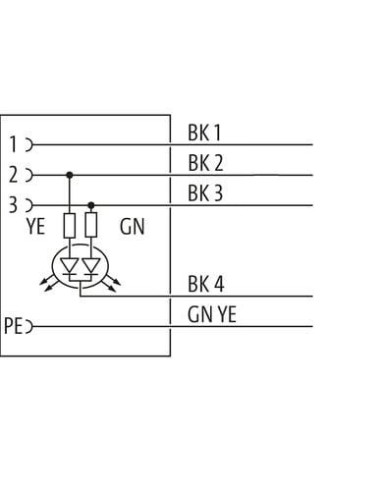

| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 638 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | czarny 1, czarny 2, czarny 3, czarny 4, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 8,4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zawór MSUD format A 18mm na kabel 7000-18141-6380300 – złącze o podwyższonej odporności i szerokim zastosowaniu
Zawór MSUD format A 18mm na kabel to wysokiej klasy komponent przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, szczególnie tam, gdzie wymagana jest trwałość, niezawodność oraz odporność na czynniki zewnętrzne. Wersja z kablem o długości 3 metrów umożliwia elastyczną instalację, nawet w trudno dostępnych miejscach.
Wytrzymała konstrukcja i wysoki stopień ochrony IP67
Obudowa wykonana z tworzywa sztucznego PBT charakteryzuje się odpornością na działanie chemikaliów oraz olejów, co umożliwia zastosowanie złącza w środowiskach przemysłowych o zwiększonym ryzyku kontaktu z agresywnymi substancjami. Stopień ochrony IP67 zapewnia bezpieczeństwo pracy nawet w miejscach narażonych na wilgoć oraz zapylenie.
Typowe zastosowania złącza MSUD A 18mm
- Podłączanie cewek zaworów elektromagnetycznych – standardowa forma złącza umożliwia szybki i pewny montaż w systemach pneumatycznych i hydraulicznych.
- Wyłączniki ciśnieniowe i czujniki – dzięki zintegrowanym diodom LED (sygnalizacja żółta/zielona) możliwa jest szybka diagnostyka sygnału.
- Automatyka maszyn i linii produkcyjnych – uniwersalne, trwałe połączenie nawet w instalacjach o wysokim natężeniu pracy.
Bezpieczeństwo i łatwość montażu
Solidne, śrubowe mocowanie (gwint M3) oraz przemyślana struktura mechaniczna (montaż: włożone, przykręcone) gwarantują niezawodne i długotrwałe połączenie. Czytelne oznaczenia przewodów oraz wytrzymały kabel o pięciu żyłach upraszczają instalację oraz późniejszą konserwację.
Kabel o wysokiej odporności – idealny do wymagających aplikacji
Przewód PUR o długości 3 m zachowuje elastyczność i wytrzymałość zarówno w warunkach statycznych, jak i dynamicznych, a także jest odporny na promieniowanie UV, rozpuszczalniki i benzynę. Znakomite parametry elektryczne oraz mechaniczne (m.in. odporność na zginanie, skręcanie i ruch ciągły w C-tracku) pozwalają na stosowanie nawet w intensywnie eksploatowanych maszynach.
Parametry umożliwiające pracę w trudnych warunkach
- Zakres temperatur roboczych: od –25°C do +85°C (przy pracy ciągłej kabel do –40°C / +90°C).
- Odporność na oleje zgodnie z normą DIN EN 60811-404.
- Kabel 5-żyłowy, bezołowiowy, bezhalogenowy, wolny od silikonów i FCKW.
- Wysoka wytrzymałość mechaniczna oraz długa żywotność przy wielokrotnych cyklach gięcia i skręcania.
Uniwersalność i zgodność z normami
Złącze spełnia wymagania DIN EN 175301-803, posiada certyfikację cURus oraz spełnia rygorystyczne normy bezpieczeństwa związane z zastosowaniem w przemyśle. Dzięki temu może być stosowane w instalacjach międzynarodowych oraz w systemach wymagających spełnienia określonych standardów jakości i bezpieczeństwa.
Podsumowanie – kluczowe zalety zaworu MSUD format A 18mm na kabel
- Trwałość i odporność mechaniczna – dzięki wytrzymałej obudowie i specjalistycznemu przewodowi.
- Uniwersalne zastosowanie – kompatybilność z szeroką gamą urządzeń automatyki.
- Łatwa diagnostyka – wbudowane LED.
- Bezpieczeństwo i zgodność z normami.
Zawór MSUD format A 18mm w wersji na kabel to niezawodne rozwiązanie dla zastosowań przemysłowych, gdzie liczy się bezpieczeństwo, łatwość montażu, trwałość oraz odporność na trudne warunki środowiskowe.
