Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

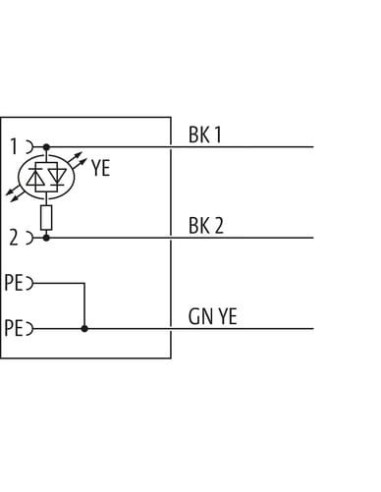

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ A 18 mm do kabla – 7000-18001-2160500
Konektor zaworowy MSUD typ A 18 mm to wysokiej jakości element dedykowany do zastosowań przemysłowych, w szczególności do podłączania zaworów elektromagnetycznych oraz innych urządzeń automatyki, gdzie wymagane jest pewne i bezpieczne połączenie elektryczne. Produkt ten wyróżnia się solidną konstrukcją oraz wysoką odpornością na trudne warunki środowiskowe.
Zalety i możliwości zastosowania konektora zaworowego MSUD typ A 18 mm
Konektor sprawdzi się doskonale w automatyce przemysłowej, instalacjach maszynowych, przemyśle spożywczym, chemicznym oraz wszędzie tam, gdzie liczy się niezawodność połączenia i łatwość montażu. Dzięki klasie szczelności IP67 zapewnia skuteczną ochronę przed kurzem i wilgocią, co pozwala na bezpieczną pracę również w trudnych warunkach środowiskowych.
Możliwość dostarczenia różnych długości kabla pozwala na dostosowanie produktu do indywidualnych potrzeb instalacji. Obudowa z tworzywa sztucznego (PBT) zapewnia wysoką odporność chemiczną oraz ochronę przed działaniem olejów. Urządzenie zostało zaprojektowane z myślą o prostym i szybkim montażu – konektor jest w pełni włożony i przykręcany do urządzenia.
Najważniejsze cechy techniczne konektora MSUD typ A 18 mm
- Typ złącza: MSUD A, 18 mm
- Długość kabla: 5 m
- Napięcie zasilania: 24 V AC/DC (zakres pracy: 18-30 V)
- Stopień ochrony: IP67
- Prąd roboczy na styk: do 4 A
- Materiał obudowy: PBT, czarny
- Obudowa i połączenia śrubowe: stal ocynkowana
- Trójżyłowy przewód (czarny 1, czarny 2, zielono-żółty PE)
- Przewód: PVC, bez szkodliwych dodatków (bezołowiowy, bez kadmu, wolny od FCKW, bezsilikonowy)
- Zakres temperatur pracy: od –25 °C do +85 °C
Budowa kabla i bezpieczeństwo połączenia
Konektor zaworowy MSUD wyposażony jest w przewód o długości 5 metrów typu skrętka miedziana, zapewniający optymalny przesył sygnału i zasilania. Trzyżyłowa konstrukcja przewodu pozwala na łatwe podłączenie zarówno do zasilania, jak i do uziemienia. Diody LED umożliwiają szybką sygnalizację stanu pracy, co ułatwia diagnostykę systemu automatyki.
Pokrycie śrub oraz elementów blokujących wykonano metodą galwaniczną, co gwarantuje długotrwałą odporność na korozję i pewne połączenie mechaniczne. Dodatkowym atutem jest ochrona przed nadmiernymi naprężeniami oraz wskazówki dotyczące prawidłowego promienia zgięcia przewodu, co zabezpiecza połączenie przed uszkodzeniami.
Typowe zastosowania konektora do zaworów elektromagnetycznych
- Sterowanie zaworami pneumatycznymi i hydraulicznymi
- Podłączanie siłowników i czujników w instalacjach przemysłowych
- Przemysł spożywczy i chemiczny – możliwość pracy w otoczeniu z chemikaliami i olejami
- Maszyny produkcyjne, linie montażowe i układy napędowe
- Systemy bezpieczeństwa i automatyki
Podsumowanie – Konektor MSUD typ A 18 mm do urządzeń przemysłowych
Konektor zaworowy MSUD typ A 18 mm o kodzie 7000-18001-2160500 to produkt sprawdzony, solidny i uniwersalny, przeznaczony do niezawodnej pracy w automatyce przemysłowej. Niezawodność połączenia, wysoka odporność środowiskowa, czytelna sygnalizacja stanu LED oraz bezpieczne przewody czynią go funkcjonalnym rozwiązaniem do rozbudowanych systemów sterowania.
