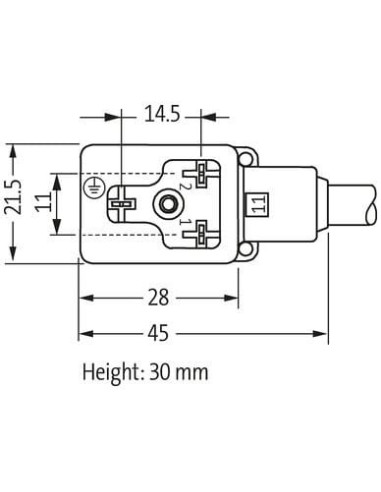

MSUD

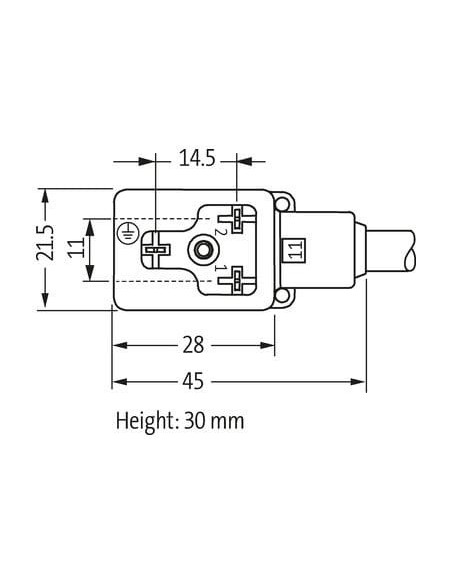

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający

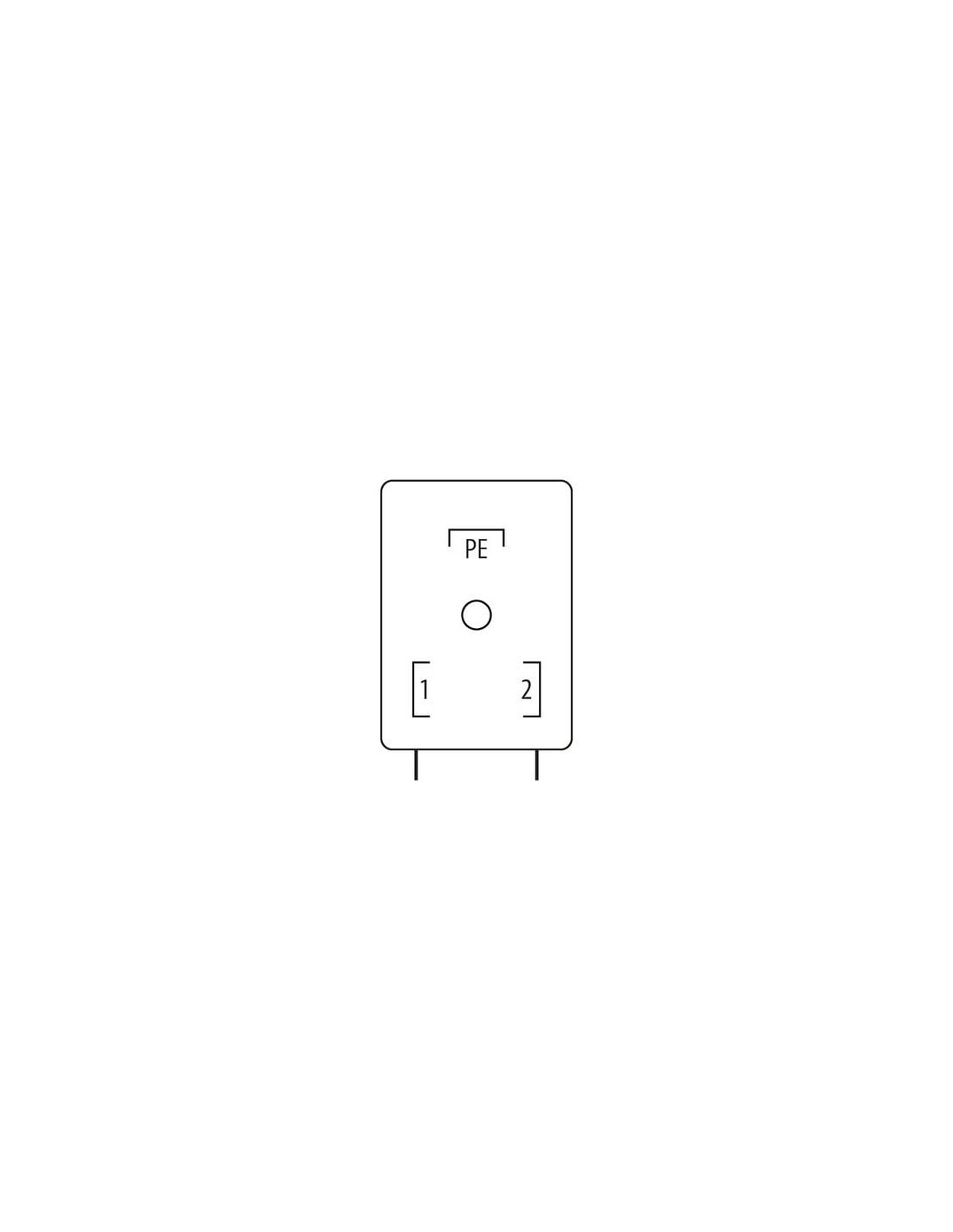

PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

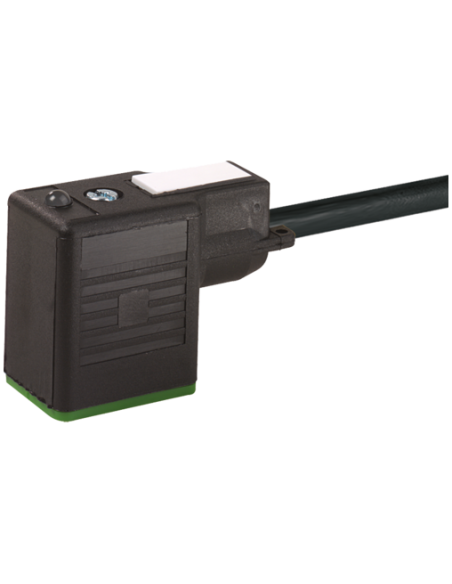

Konektor zaworowy MSUD typ BI 11 mm – profesjonalny konektor do automatyki przemysłowej
Konektor zaworowy MSUD typ BI 11 mm o kodzie produktu 7000-11081-6160300 to precyzyjny, niezawodny element przeznaczony do szybkiego i bezpiecznego podłączania elektromagnesów zaworów w systemach automatyki i hydrauliki. Standard MSUD gwarantuje uniwersalność zastosowania oraz kompatybilność z popularnymi siłownikami i zaworami przemysłowymi.
Charakterystyka konektora zaworowego MSUD typ BI 11 mm
- Wysoki stopień ochrony IP67 – zapewnia odporność na kurz i chwilowe zanurzenie w wodzie, co czyni go idealnym do trudnych warunków przemysłowych.
- Napięcie robocze 24 V AC/DC – szeroki zakres tolerancji napięć umożliwia bezpieczną pracę w aplikacjach automatycznych.
- Sygnalizacja LED – wbudowana dioda LED ułatwia diagnozowanie stanu pracy, co ogranicza czas przestoju i ułatwia serwisowanie.
- Obwód zabezpieczający Z-Diode – zwiększa bezpieczeństwo podłączonego urządzenia poprzez ochronę przed przepięciami.
- Mocowanie kablowe 180° – ułatwia montaż w miejscach o ograniczonej przestrzeni oraz elastyczne prowadzenie przewodu.
- Skrętka trójżyłowa – przewód o długości 3 m, wykonany z miedzi o wysokiej przewodności, z powłoką z PVC odporną na chemikalia i oleje.
Zastosowanie konektora MSUD typ BI 11 mm
Konektor MSUD typ BI 11 mm znajduje szerokie zastosowanie w branży automatyki przemysłowej, hydrauliki siłowej, w maszynach produkcyjnych, liniach montażowych, a także w zautomatyzowanych systemach pakowania i przetwórstwa. Jest niezbędny w instalacjach wymagających szybkiego i pewnego połączenia oraz ochrony przed czynnikami zewnętrznymi.
- Podłączanie elektromagnesów zaworów
- Systemy pneumatyczne i hydrauliczne
- Automatyzacja procesów w przemyśle spożywczym, chemicznym i maszynowym
- Moduły sterujące w maszynach produkcyjnych
Budowa i właściwości materiałowe
Obudowa konektora wykonana jest z PBT o podwyższonej odporności na oleje oraz typowe czynniki chemiczne stosowane w przemyśle. Uszczelka PUR gwarantuje szczelność oraz długotrwałą eksploatację. Montaż realizowany jest za pomocą śrub M3, co ułatwia szybki i trwały montaż.
Przewód 3-żyłowy (czarny 1, czarny 2, zielono-żółty PE) o przekroju 0,75 mm² jest elastyczny, a jednocześnie wytrzymały mechanicznie dzięki zewnętrznemu płaszczowi z PVC, który spełnia normy DIN VDE 0298-4 i IEC 60332-2-2.
Wytrzymałość oraz bezpieczeństwo instalacji
- Odporność na promieniowanie UV – zgodność z DIN EN ISO 4892-2 A.
- Odporność na oleje i benzynę – możliwość stosowania w środowiskach agresywnych.
- Klasa ochrony izolacji I oraz zabezpieczenie przed przepięciami do 0,8 kV – gwarancja niezawodności.
- Temperatura pracy: od -25°C do +85°C (zależnie od jakości kabla).
Typowe cechy i możliwości wykorzystania konektora zaworowego
- Łatwa identyfikacja stanu pracy dzięki żółtej diodzie LED.
- Szybki montaż i demontaż – rozwiązanie idealne do obiektów wymagających regularnego serwisu.
- Wysoka odporność na czynniki środowiskowe – idealny do pracy w trudnych warunkach produkcyjnych i na zewnątrz.
- Certyfikaty jakości i bezpieczeństwa (dostępne na żądanie).
Konektor MSUD typ BI 11 mm to pewne i sprawdzone rozwiązanie dla specjalistycznych aplikacji przemysłowych, w których wymagana jest niezawodność, bezpieczeństwo oraz prosty montaż. Konstrukcja oraz parametry techniczne pozwalają na szerokie zastosowanie w nowoczesnych systemach automatyki i sterowania.
