MSUD
Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typu CI 9,4 mm do przewodu wolnego – 7000-94021-6160100
Konektor MSUD zaworowy typu CI o wymiarze 9,4 mm to wyspecjalizowany element do zastosowań automatyki przemysłowej, zapewniający niezawodne połączenie i ochronę instalacji elektrycznej zaworów. Model o kodzie 7000-94021-6160100 umożliwia prosty montaż przewodu wolnego końca oraz szybkie podłączenie do układów sterowania i zasilania.
Główne cechy konektora zaworowego MSUD typu CI 9,4 mm
- Solidna, odporna na chemię i oleje obudowa z tworzywa sztucznego zapewniająca długotrwałą eksploatację nawet w trudnych warunkach przemysłowych.
- Zabezpieczenie przeciwprzepięciowe oraz dioda LED sygnalizująca stan pracy, co ułatwia monitoring instalacji.
- Stopień ochrony IP67 gwarantujący szczelność oraz pełne zabezpieczenie przed pyłem i wilgocią – nawet podczas intensywnej eksploatacji.
- Łatwy i szybki montaż poprzez włożenie i przykręcenie, bez potrzeby specjalistycznych narzędzi.
- Możliwość dopasowania długości przewodu do wymagań aplikacji (standardowo 1 m, inne długości na zamówienie).
Zastosowanie i możliwości wykorzystania konektora MSUD CI
Konektor zaworowy typu CI 9,4 mm jest powszechnie wykorzystywany w automatyce przemysłowej oraz w instalacjach pneumatycznych i hydraulicznych. Sprawdza się wszędzie tam, gdzie wymagana jest pewność połączenia elektrycznego z zaworami elektromagnetycznymi. Dzięki wbudowanej sygnalizacji LED umożliwia bieżącą kontrolę zasilania i stanu pracy siłownika.
Urządzenie znajduje zastosowanie m.in. w branżach:
- Automatyzacji maszyn i linii produkcyjnych
- Sterowania procesami przemysłowymi
- Systemach dozujących oraz pakujących
- Instalacjach transportu pneumatycznego
- Układach hydraulicznych i pneumatycznych
Korzyści z użytkowania konektora 7000-94021-6160100
- Bezpieczeństwo – zabezpieczenie przeciwprzepięciowe zwiększa ochronę układów automatyki.
- Trwałość – doskonałe właściwości mechaniczne i odporność na różne warunki środowiskowe obudowy oraz przewodu.
- Łatwość montażu – prosta instalacja redukuje czas serwisowania i wymiany elementów.
- Uniwersalność – kompatybilność z różnymi systemami przemysłowymi oraz szeroki zakres temperatury pracy (-25°C do +85°C dla konektora, do 70°C dla przewodu).
Budowa i przemyślana konstrukcja konektora zaworowego MSUD CI

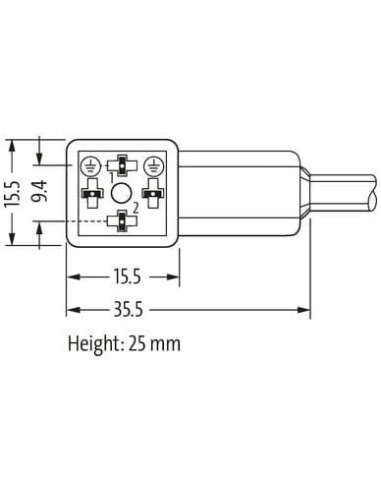

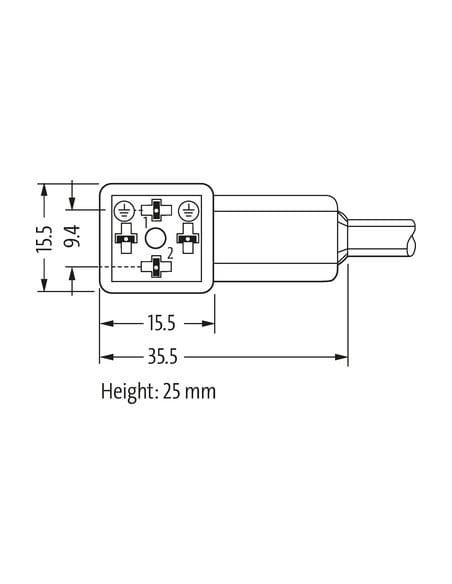

Konektor zbudowany jest z trwałej, czarnej obudowy o wymiarach 15,5 x 15,5 x 35,5 mm i wysokości 25 mm. Kabel o średnicy zewnętrznej 5,9 mm zawiera 3 przewody (czarny 1, czarny 2, zielono-żółty), miedziany przewód o przekroju 0,75 mm², izolowany PVC, odporny na promieniowanie UV i wolny od substancji szkodliwych (wolny od ołowiu, kadmu, FCKW, silikonu).
Obwód elektryczny zapewnia nie tylko wysoką wytrzymałość, ale również niski opór przewodu i wysoką odporność na zakłócenia elektromagnetyczne. Konektor posiada także układ diodowy LED oraz dodatkowe zabezpieczenia elektryczne, co wydłuża żywotność całego systemu.
Najważniejsze zalety i podsumowanie
- Wysoki poziom ochrony (IP67), odporność na pył i wodę
- Zabezpieczenie przeciwprzepięciowe oraz sygnalizacja LED
- Odporność na czynniki chemiczne i oleje
- Elektryczna i mechaniczna wytrzymałość
- Uniwersalne zastosowanie w automatyce i sterowaniu zaworami
Złącze zaworowe MSUD typu CI 9,4 mm to optymalny wybór wszędzie tam, gdzie liczą się niezawodność połączenia, bezpieczeństwo eksploatacji i szybki montaż.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
