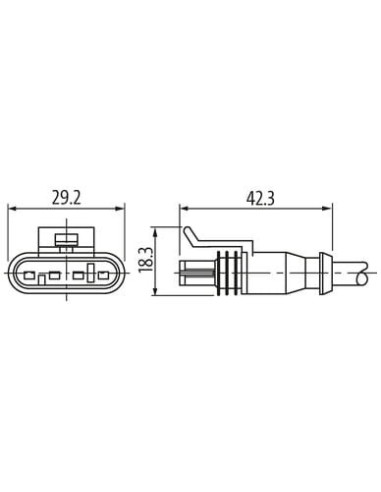

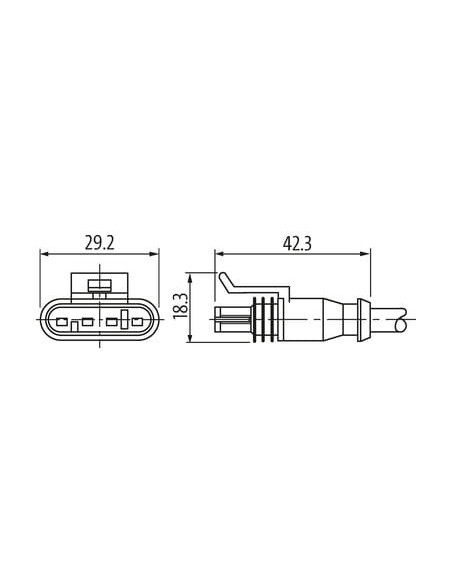

Xtreme - Outdoor
Męski prosty
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

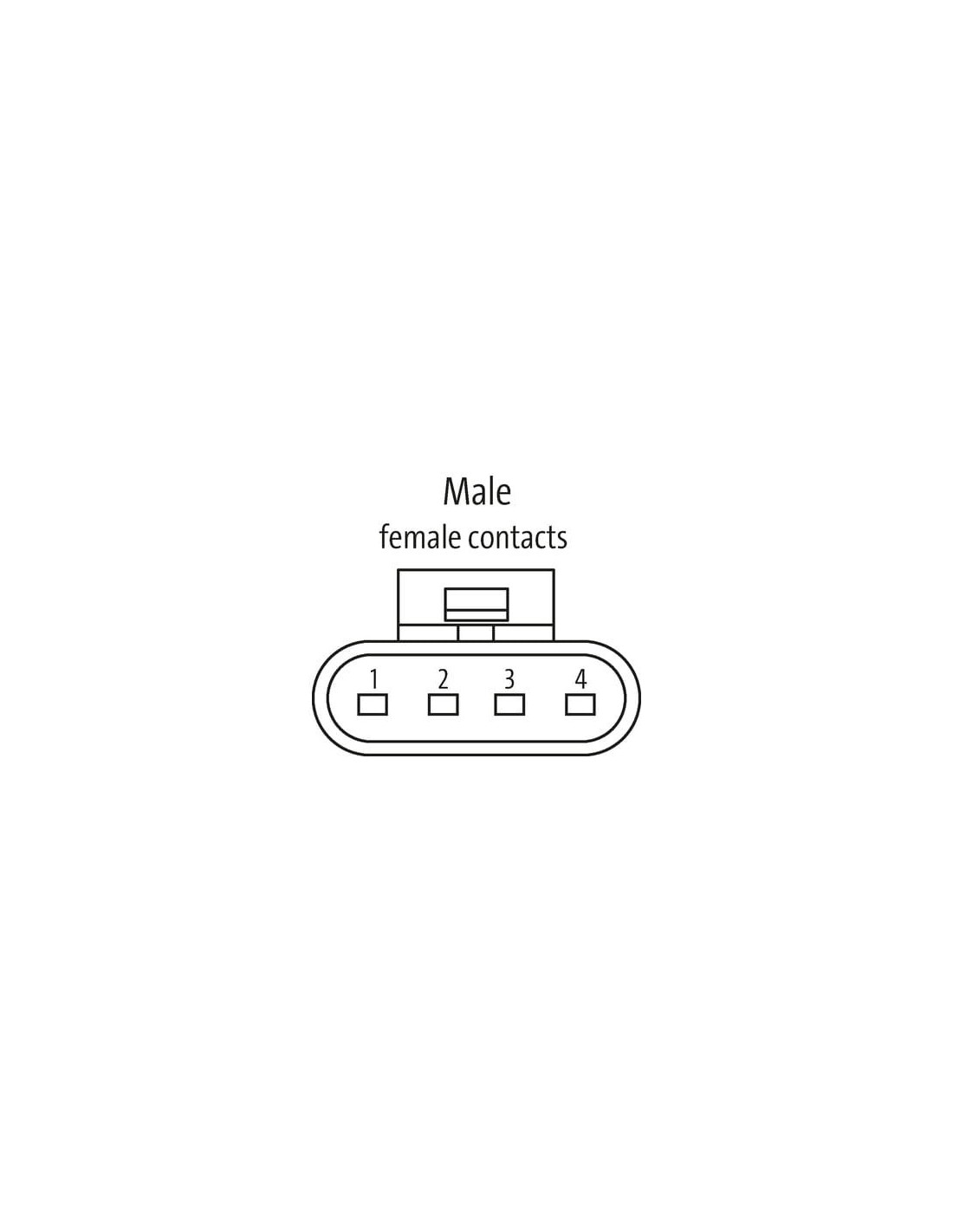

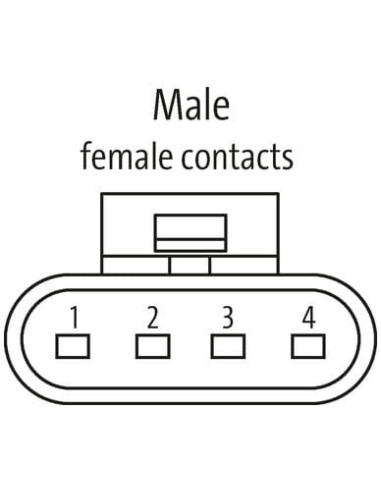

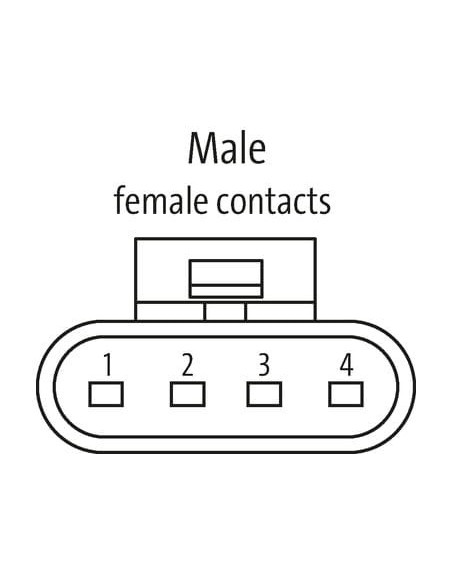

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

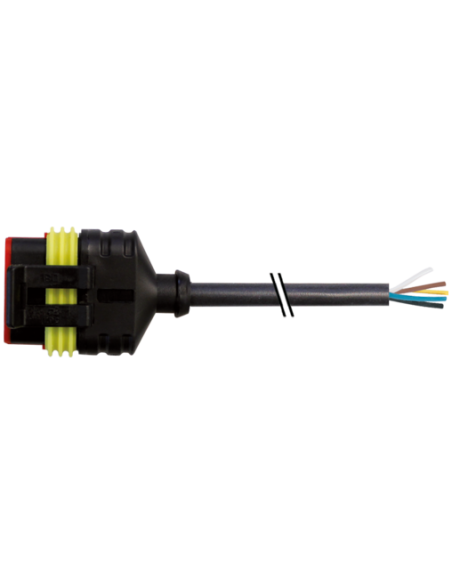

Konektor zaworowy SuperSeal z wolnym końcem przewodu – 7072-73161-5140150
Konektor zaworowy SuperSeal to wysokiej jakości złącze 4-pinowe, przeznaczone do szerokiego zakresu aplikacji przemysłowych i motoryzacyjnych. Zapewnia pewne i trwałe połączenie elektryczne, nawet w wymagających warunkach środowiskowych. Złącze wyposażone jest w wolny koniec przewodu o długości 1,5 m, co umożliwia łatwą integrację z istniejącą instalacją.
Zastosowanie konektora SuperSeal – niezawodne połączenie w każdych warunkach
SuperSeal 1.5 to rozwiązanie idealne do zastosowań wymagających wysokiej szczelności i odporności na czynniki zewnętrzne. Typowe obszary wykorzystania to:
- instalacje elektromechaniczne w maszynach rolniczych i budowlanych
- systemy automatyki przemysłowej
- szeroko pojęta motoryzacja – wiązki elektryczne, czujniki, zawory
- aplikacje zewnętrzne w trudnych warunkach środowiskowych
Złącze konektorowe zostało zaprojektowane z myślą o niezawodności i trwałości w środowiskach o podwyższonej wilgotności, zapyleniu oraz ekspozycji na chemikalia i oleje. Obudowa wykonana z odpornego tworzywa sztucznego oraz silikonowa uszczelka zapewniają wysoki stopień ochrony IP67.
Najważniejsze cechy konektora SuperSeal z kablem
- 4 piny – umożliwiają przesyłanie sygnałów lub zasilania w aplikacjach wielokanałowych
- Długość przewodu: 1,5 m z możliwością dostosowania na zamówienie
- Odporność na warunki zewnętrzne – spełnia normę IP67 przy pełnym zablokowaniu
- Wytrzymałość temperaturowa od -40°C do +125°C (stała instalacja)
- Prąd maksymalny na styk: do 7 A
- Obudowa i uszczelki wykonane z wytrzymałego tworzywa sztucznego oraz silikonu
- Przewód w powłoce PUR – odporność na oleje, UV i ścieranie
- Bardzo dobra odporność na wiele substancji chemicznych
- Intuicyjny, łatwy montaż dzięki blokadzie zatrzaskowej

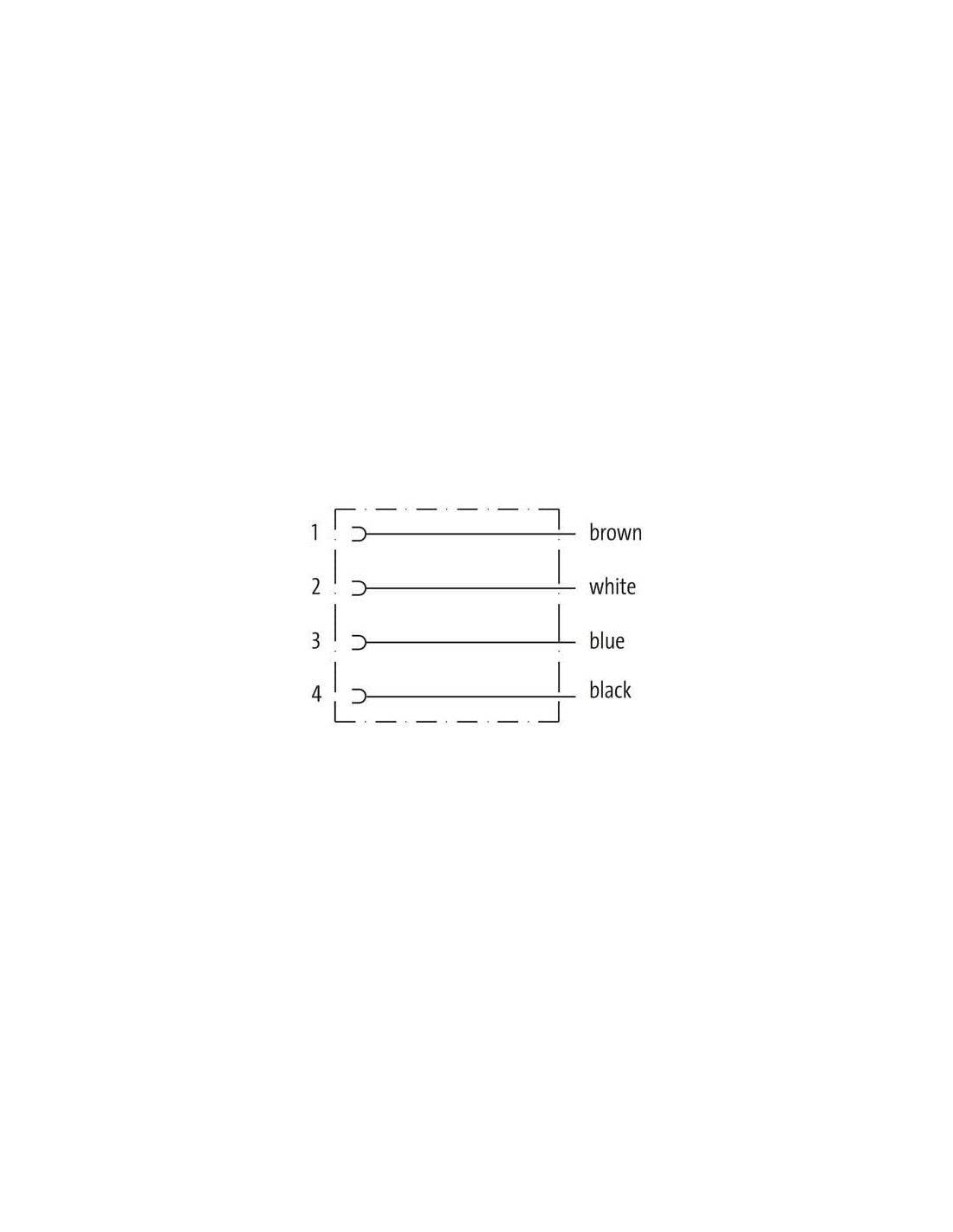

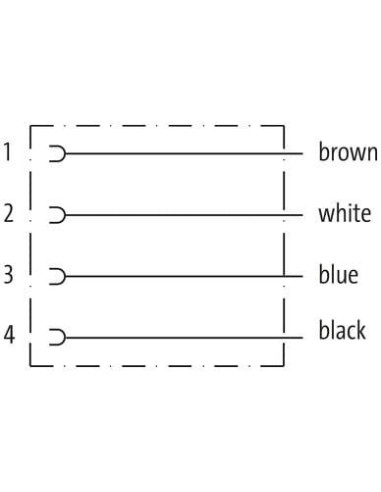

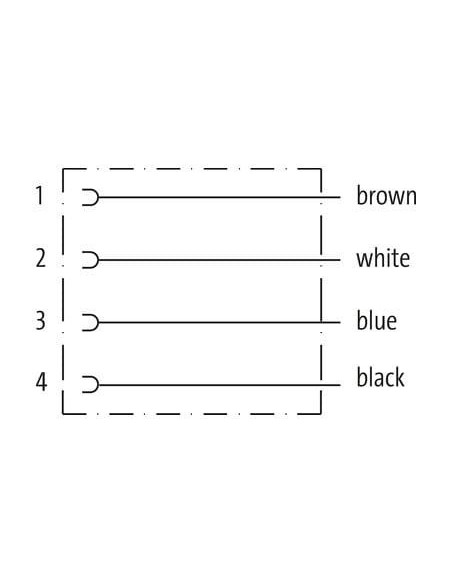

Konektor SuperSeal z wolnym końcem przewodu pozwala na szybką integrację z różnorodnymi systemami elektrycznymi. Przewód składający się z 4 żył ułatwia rozprowadzenie sygnałów lub napięcia zasilania zgodnie z wymaganiami aplikacji. Oznaczenie kolorów przewodów (brązowy, biały, niebieski, czarny) ułatwia prawidłowe podłączenie według standardowego schematu instalacyjnego.
Dlaczego warto stosować złącze SuperSeal AMP?
- Wysoka niezawodność połączenia gwarantowana przez zastosowanie wysokiej klasy materiałów i precyzyjną konstrukcję.
- Odporność na czynniki atmosferyczne, fluktuacje temperatury i wilgotność – idealne do pracy w trudnych warunkach.
- Uniwersalność zastosowania – zarówno w pojazdach, maszynach przemysłowych, jak i automatyce budynkowej.
- Spełnienie norm przemysłowych – zapewnia bezpieczeństwo oraz długotrwałą, bezawaryjną eksploatację.
Konektor zaworowy SuperSeal 7072-73161-5140150 umożliwia profesjonalne i trwałe połączenie elektryczne – niezależnie od warunków otoczenia i wymagań aplikacji.
