Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 752 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 5 m – profesjonalne złącze do zastosowań przemysłowych
Zawór Junior Timer z przewodem o długości 5 metrów (kod: 7000-70301-7520500) to niezawodne i uniwersalne rozwiązanie dedykowane automatyce przemysłowej, instalacjom hydraulicznym oraz pneumatycznym. To złącze kątowe o konstrukcji żeńskiej jest wyposażone w kabel o wysokiej odporności na czynniki zewnętrzne i różne media, co czyni je idealnym wyborem do pracy w trudnych warunkach przemysłowych.
Najważniejsze zalety i cechy przewodu Junior Timer 2-pin
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia dobrą odporność chemiczną oraz ochronę przed olejami. Dzięki tej odporności zawór sprawdza się w aplikacjach, gdzie występuje kontakt z chemikaliami, olejami lub innymi agresywnymi mediami, przy jednoczesnym zachowaniu długotrwałej niezawodności. Złącze posiada stopień ochrony IP65, co gwarantuje pełną szczelność przy prawidłowej instalacji (włożenie i zablokowanie).
- Maksymalne napięcie pracy: 230 V AC/DC
- Maksymalny prąd na styk: 4 A
- Długość przewodu: 5 m
- Wyprowadzenia przewodu: 2 żyły typu skrętka miedziana, każda o przekroju 0,75 mm²
- Izolacja przewodu: PVC, odporna na ścieranie, oleje, działanie promieni UV oraz płomień
- Temperatura pracy: szeroki zakres od -25°C do +85°C
- Trudnopalność i brak szkodliwych składników: przewód wolny od ołowiu, kadmu, FCKW i silikonu

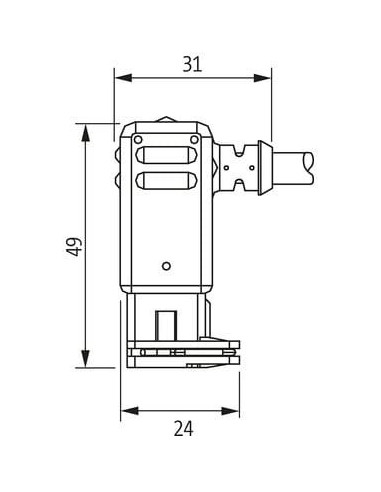

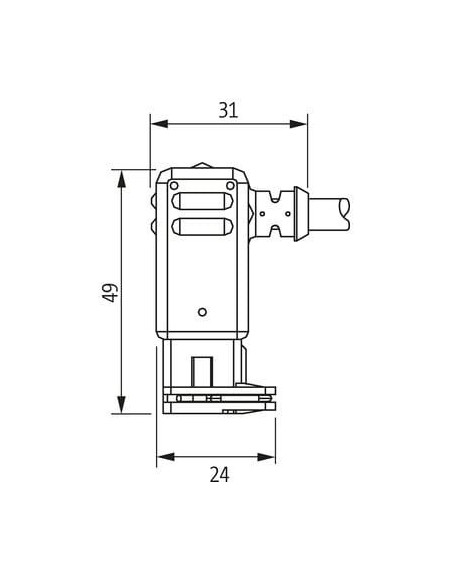

- Kompaktowe wymiary złącza: 24 x 49 x 31 mm
Typowe zastosowania złącza Junior Timer
Złącze kątowe Junior Timer to idealne rozwiązanie do podłączania zaworów elektromagnetycznych, czujników ciśnienia i poziomu oraz innych komponentów wymagających solidnego i bezpiecznego połączenia elektrycznego. Produkt znajduje zastosowanie w:
- przemyśle motoryzacyjnym (np. sterowanie układami hydraulicznymi i pneumatycznymi)
- systemach automatyki przemysłowej
- instalacjach maszyn i urządzeń produkcyjnych
- procesach kontroli i regulacji w branży spożywczej, chemicznej i farmaceutycznej
- systemach sterowania urządzeń rolniczych oraz komunalnych
Maksymalna pewność i bezpieczeństwo połączenia
Dzięki ergonomicznej konstrukcji oraz zastosowaniu wytrzymałych materiałów złącze Junior Timer gwarantuje bezpieczeństwo pracy przez długi czas. Przewody 2-żyłowe są odpowiednio podwójnie izolowane i oznaczone kolorystycznie (niebieski, brązowy/czarny*), co znacznie ułatwia podłączenie oraz niweluje ryzyko pomyłki. Montaż ułatwiają praktyczne wytyczne dotyczące promienia gięcia oraz możliwości stosowania zabezpieczeń przeciwwstrząsowych (np. opaski kablowe).
Wytrzymałość i gwarancja bezawaryjnej pracy
Twardość izolacji i płaszcza przewodu zapewnia trwałość oraz odporność na uszkodzenia mechaniczne, nawet przy długotrwałej i intensywnej eksploatacji. Dzięki wysokim parametrom elektrycznym i mechanicznym zawór Junior Timer przyczynia się do zapewnienia niezakłóconej pracy instalacji w warunkach przemysłowych i zewnętrznych.
* Kolory przewodów mogą się różnić w zależności od wersji kabla.
