Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

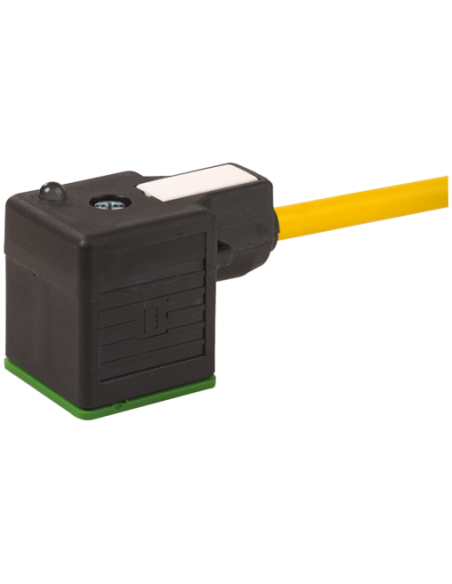

Korek zaworowy MSUD format A 18mm na kabel 7000-18001-0360100 – solidne połączenie do automatyki
Korek zaworowy MSUD format A 18mm to niezawodne rozwiązanie zaprojektowane do podłączania elektromagnesów zaworów w systemach automatyki przemysłowej. Jest kompatybilny z zasilaniem 24 V AC/DC, co umożliwia łatwe i pewne połączenie dzięki solidnej konstrukcji oraz wysokiemu stopniowi ochrony IP67.
Najważniejsze zalety i cechy produktu – korek zaworowy MSUD A 18 mm
- Łatwa instalacja: szybki montaż typu „włożone, przykręcone” oraz pewne złącze gwintowane M3.
- Odporność na warunki przemysłowe: obudowa wykonana z odpornego na chemikalia i oleje tworzywa PBT oraz wysoka szczelność (IP67).
- Bezpieczeństwo użytkowania: odporność na przepięcia do 0,8 kV, ochrona przed pyłem i wilgocią.
- Wskaźnik stanu LED: zintegrowana dioda LED (żółta) umożliwiająca szybką diagnostykę pracy zaworu.
- Wielozadaniowość: kompatybilność z napięciami 24 V AC/DC (18 - 30 V), 3-żyłowy przewód z wbudowanym przewodem ochronnym PE.
- Odporność mechaniczna i temperaturowa: przeznaczony do pracy w temperaturach od -25°C do 85°C, a sam kabel może pracować w zakresie od -40°C do 90°C (praca ciągła).
Typowe zastosowania – gdzie sprawdzi się korek zaworowy z przewodem 1 m
Korek zaworowy MSUD format A 18mm znajduje zastosowanie w szerokiej gamie instalacji automatyki przemysłowej – od układów sterowania i dozowania płynów, przez technologie pakowania, aż po maszyny produkcyjne i systemy transportu wewnętrznego. Jest idealny do pracy w środowiskach, gdzie wymagane są stabilność połączenia, odporność na czynniki zewnętrzne oraz bezpieczna sygnalizacja stanu.
- Podłączanie cewek elektrozaworów hydraulicznych i pneumatycznych
- Automatyka maszyn produkcyjnych
- Systemy transportu i podajników
- Instalacje pakujące i dozujące
- Aplikacje wymagające wysokiej odporności chemicznej i olejowej
Konstrukcja i materiały – funkcjonalność i trwałość
Obudowa z tworzywa PBT zapewnia produktowi wysoką trwałość oraz odporność mechaniczną i chemiczną. Przewód o długości 1 metra wykonany jest z materiału PUR (zgodność z normami bezhalogenowymi, bezołowiowymi i wolnymi od kadmu), charakteryzuje się elastycznością oraz odpornością na ścieranie, skręcanie i intensywną pracę w ruchomych prowadnicach kablowych.
Korek zaworowy MSUD A posiada precyzyjne oznaczenia zacisków, co ułatwia szybkie i bezbłędne podłączenie zarówno podczas pierwszego montażu, jak i prac serwisowych.
Kompatybilność i montaż – szybkie podłączenie zaworów
Konstrukcja w standardzie MSUD A (18 mm) umożliwia uniwersalne zastosowanie produktu z szeroką gamą elektrozaworów przemysłowych. Dzięki zintegrowanym przewodom korek może być szybko zamocowany i podłączony bez potrzeby dodatkowych narzędzi. Zastosowanie śruby M3 zapewnia stabilne i pewne połączenie elektryczne oraz mechaniczne.
Bezpieczeństwo i trwałość – standardy przemysłowe
Zastosowanie materiałów wysokiej klasy oraz certyfikacja (m.in. cURus) gwarantują spełnienie wymagań stawianych przez profesjonalistów w dziedzinie automatyki i mechatroniki. Korek charakteryzuje się wysoką odpornością na płomienie, oleje, benzynę oraz działanie agresywnych mediów chemicznych – należy jednak zawsze sprawdzić odporność w kontekście konkretnych zastosowań.
Wybór korka zaworowego MSUD A 18mm na kabel to gwarancja niezawodności i bezpieczeństwa pracy przy podłączaniu elektrozaworów oraz innych elementów automatyki wymagających szczelnych, trwałych i odpornych połączeń.
