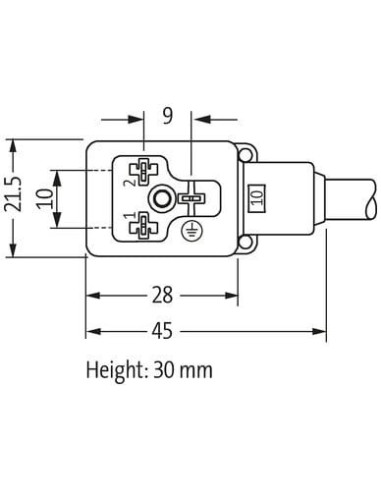

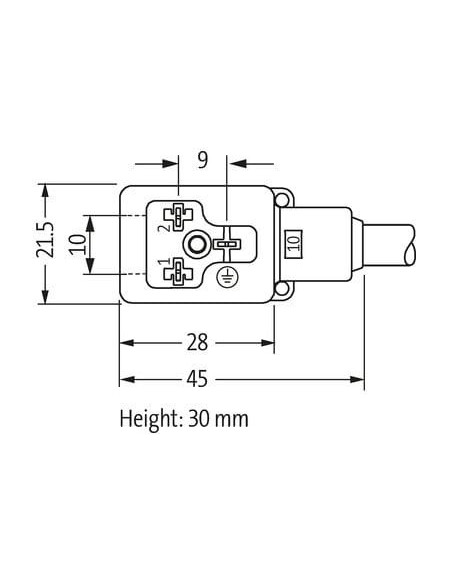

MSUD
Typ B (10 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD B |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

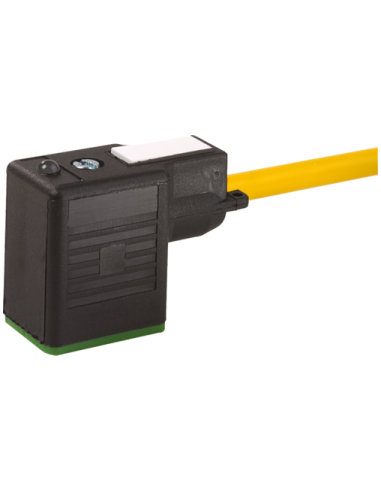

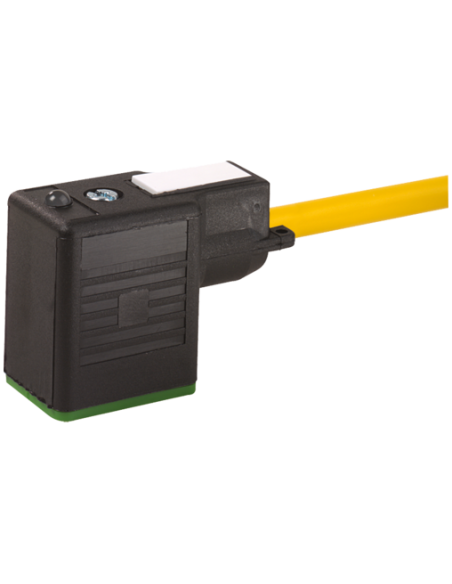

Wtyczka zaworowa MSUD Forma B 10 mm 7000-10021-0360030 – niezawodne połączenie elektryczne
Wtyczka zaworowa MSUD Forma B o wymiarze 10 mm jest wysokiej jakości komponentem przeznaczonym do profesjonalnych instalacji automatyki przemysłowej oraz systemów sterowania. Produkt ten spełnia rygorystyczne wymagania norm branżowych, zapewniając stabilność oraz bezpieczeństwo pracy w różnorodnych aplikacjach przemysłowych.
Najważniejsze cechy wtyczki zaworowej MSUD Forma B
- Obudowa wykonana z trwałego tworzywa PBT – zapewnia odporność chemiczną, olejoodporność oraz długą żywotność nawet w wymagających warunkach eksploatacyjnych.
- Stopień ochrony IP67 – gwarantuje pełną ochronę przed pyłem i wodą przy prawidłowym montażu.
- Obecność diod LED i obwodu zabezpieczającego – ułatwia diagnostykę oraz zapewnia optymalną ochronę urządzeń podłączonych do wtyczki.
- Kompaktowa konstrukcja – standardowy rozstaw styku MSUD typu B pozwala na łatwą integrację z siłownikami i zaworami elektromagnetycznymi.
- Przewód o długości 0,3 m zakończony wolnym końcem kablowym, umożliwia swobodną instalację i integrację w szafach sterowniczych oraz maszynach.
- Kabel wykonany z wysokiej jakości materiałów – płaszcz z PUR i izolacja z PP, odporny na oleje, płomienie i uszkodzenia mechaniczne.
- Wytrzymałość mechaniczna – metalowe elementy złączne oraz śruby z powłoką galwanizowaną zapewniają stabilność mocowania.
Zastosowania i możliwości wykorzystania wtyczki zaworowej
Wtyczka zaworowa MSUD Forma B doskonale sprawdza się w:
- automatyce przemysłowej – podłączaniu zaworów elektromagnetycznych, siłowników pneumatycznych i hydraulicznych.
- sterowaniu maszynami – umożliwia szybkie łączenie i rozłączanie elementów systemu sterowania bez konieczności lutowania przewodów.
- aplikacjach wymagających szczelności i ochrony przed czynnikami zewnętrznymi (np. przemysł spożywczy, chemiczny, automotive).
- systemach transportowych, urządzeniach pakujących oraz innych instalacjach, gdzie istotna jest niezawodność połączeń elektrycznych.
Szybki montaż na gwinty M3, pewne trzymanie oraz łatwa identyfikacja przewodów dzięki wyraźnym oznaczeniom, ułatwiają instalację w rozbudowanych systemach automatyki i sterowania.
Dlaczego warto wybrać wtyczkę zaworową MSUD Forma B 10 mm?
- Wszechstronność zastosowania – kompatybilność ze standardem MSUD typu B umożliwia zastosowanie w licznych urządzeniach przemysłowych.
- Stabilne parametry elektryczne – napięcie robocze 24 V AC/DC oraz wysoka odporność na zakłócenia i przepięcia.
- Odporność na skrajne temperatury – zakres pracy od -25°C do +85°C pozwala na bezpieczną eksploatację w trudnych warunkach otoczenia.
- Widoczny wskaźnik LED sygnalizujący stan pracy ułatwia szybkie diagnozowanie stanów pracy i usterek.
Typowe wytyczne montażowe
Podczas montażu warto zwrócić uwagę na odpowiednie zabezpieczenie przewodu przed nadmiernymi obciążeniami mechanicznymi oraz przestrzegać zalecanych promieni gięcia kabli, aby zachować pełną szczelność i klasę ochrony IP67. Zaleca się stosowanie opasek zaciskowych do odciążenia przewodów.
Podsumowanie – Solidna wtyczka zaworowa dla automatyki i przemysłu
Wtyczka zaworowa MSUD Forma B 10 mm to niezawodne rozwiązanie dla instalacji wymagających trwałości, niezawodności i bezpieczeństwa połączeń elektrycznych, szczególnie w wymagających środowiskach przemysłowych. Sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów, podnosząc efektywność i bezpieczeństwo pracy urządzeń automatyki.
