MSUD
Typ A (18 mm)
230 V AC/DC ±10%

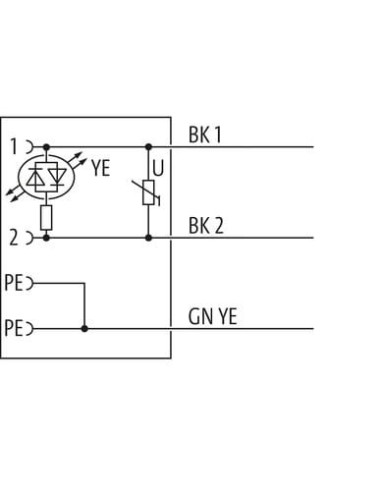

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 207 V |
| Napięcie robocze AC maks. | 253 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 207 V |
| Napięcie robocze DC maks. | 253 V |
| Szczytowe napięcie wyłączające maks. | 560 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD typ A 18mm z przewodem 5m – kod 7000-18061-2160500
Konektor zaworowy MSUD typ A 18mm to solidne i niezawodne rozwiązanie przeznaczone do podłączania cewek elektrozaworów, dostępne z przewodem o długości 5 metrów. Produkt ten spełnia rygorystyczne normy jakościowe i nadaje się do pracy w wymagających warunkach przemysłowych.
Zastosowanie konektora zaworowego MSUD z przewodem
Konektor zaworowy MSUD typ A wykorzystywany jest w szerokiej gamie aplikacji automatyki przemysłowej, takich jak sterowanie siłownikami pneumatycznymi i hydraulicznymi oraz w instalacjach automatycznych linii produkcyjnych. Jest odpowiedni do pracy w systemach, gdzie wymagane jest szybkie, pewne i wytrzymałe połączenie elektryczne.
- Napięcie robocze: 230 V AC/DC ±10%
- Standard 18 mm (MSUD A): kompatybilność z większością zaworów przemysłowych
- Wytrzymałość mechaniczna: obudowa z tworzywa PBT odporna na chemikalia i oleje
- Dioda LED: sygnalizacja stanu pracy
- Obwód zabezpieczający: ochrona przed skokami napięcia
- Stopień ochrony: IP67 (odporność na pył i krótkotrwałe zanurzenie w wodzie)
- Przewód trójżyłowy: elastyczny, trwały, o długości 5 metrów
Atuty i korzyści stosowania konektora zaworowego MSUD A
Obudowa wykonana z wytrzymałego tworzywa sztucznego zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi oraz wysoką odporność na uszkodzenia mechaniczne. Dioda LED umożliwia natychmiastową identyfikację stanu zaworu, co ułatwia diagnostykę urządzeń na linii produkcyjnej lub w aplikacjach serwisowych. Wbudowany obwód zabezpieczający chroni podłączone urządzenia przed przepięciami, co znacznie wydłuża ich żywotność.
Dzięki precyzyjnemu połączeniu gwintowanemu M3 oraz solidnej konstrukcji, konektor gwarantuje stabilność i pewność użytkowania nawet w trudnych warunkach przemysłowych. Stopień ochrony IP67 pozwala na zastosowanie w miejscach narażonych na kontakt z wilgocią i zanieczyszczeniami.
Typowe zastosowania konektora zaworowego MSUD typ A
- Podłączanie i sterowanie elektrozaworami w maszynach przemysłowych
- Automatyzacja w przemyśle spożywczym, chemicznym i farmaceutycznym
- Sterowanie siłownikami w instalacjach pneumatycznych i hydraulicznych
- Systemy transportu i pakowania
- Linie produkcyjne wymagające szybkiego i skutecznego podłączenia zaworów
Elementy konstrukcyjne i szczegóły techniczne
Konektor zaworowy MSUD A wyposażony jest w przewód o wysokiej elastyczności i odporności mechanicznej. Trójżyłowy przewód z izolacją PVC jest odporny na oleje, płomień, benzynę oraz inne czynniki chemiczne, co zapewnia długoterminowe i bezawaryjne działanie w przemyśle. Wewnętrzna strona konektora posiada czytelne rozmieszczenie pinów, co umożliwia łatwy i szybki montaż, zarówno przez wykwalifikowany personel techniczny, jak i podczas zastosowań serwisowych.
Podsumowując, konektor zaworowy MSUD typ A 18mm to wysokiej klasy element łączeniowy, który stanowi niezawodne połączenie pomiędzy instalacją elektryczną a zaworami automatycznymi w środowisku przemysłowym. Zaprojektowany z myślą o wymagających aplikacjach, zapewnia bezpieczeństwo, trwałość i efektywność użytkowania.
