Typ A (18 mm)
4-piny
24 V AC/DC ±10%

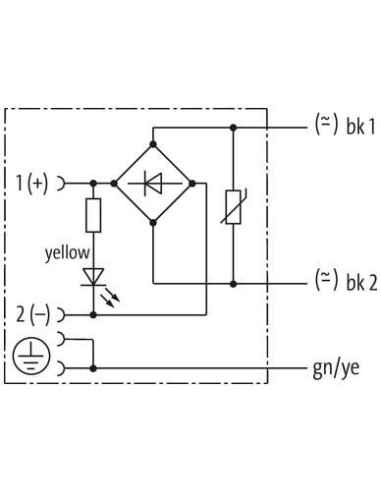

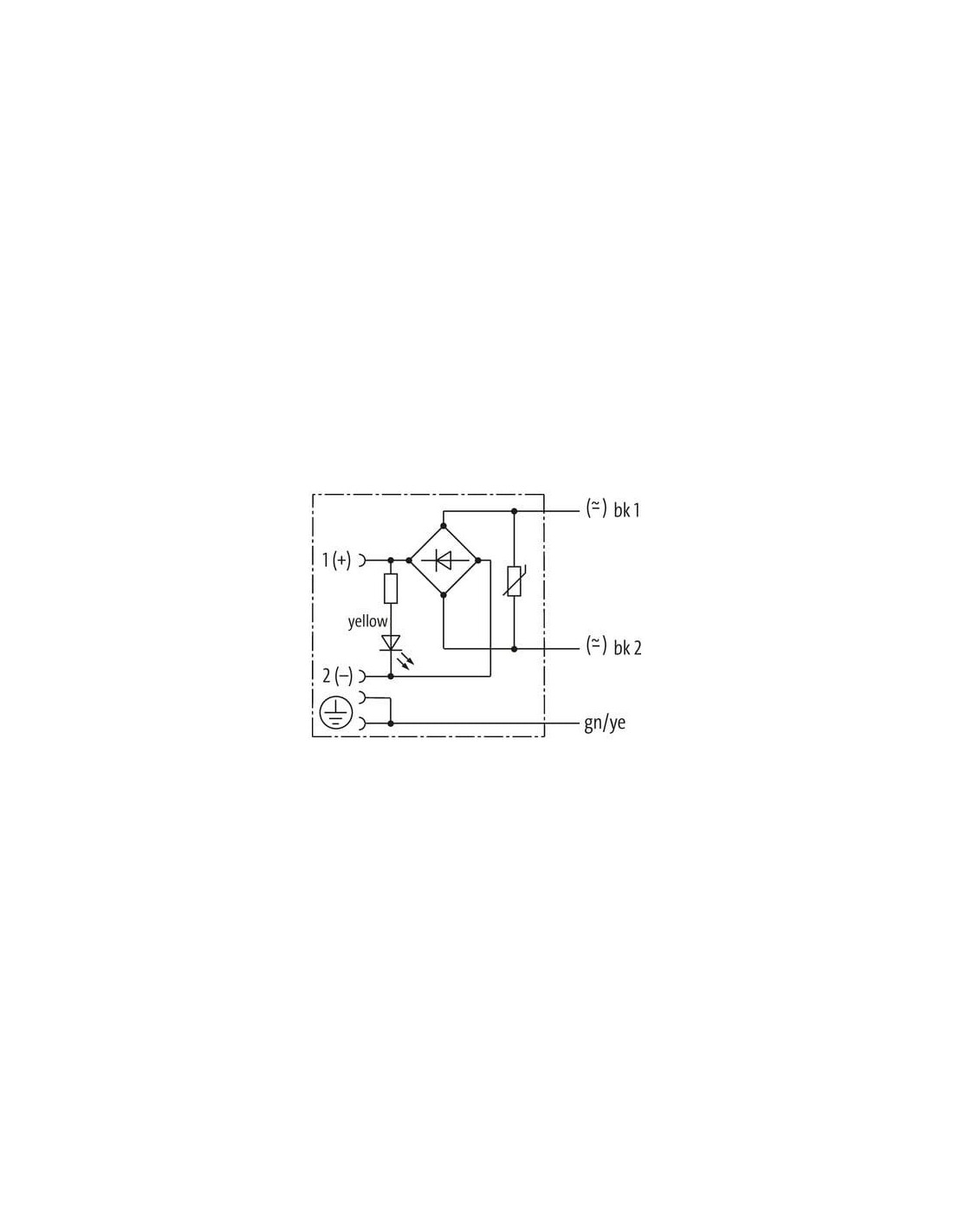

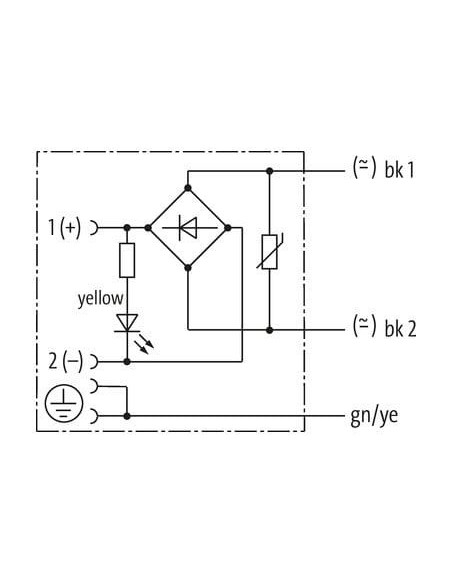

VDR + LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | posrebrzane |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 21,6 V |
| Napięcie robocze AC maks. | 26,4 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 21,6 V |
| Napięcie robocze DC maks. | 26,4 V |
| Szczytowe napięcie wyłączające maks. | 1,3 V |
| Prąd roboczy na styk maks. | 1 A |
| Pobór prądu maks. | 4 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Varistor |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Zawór MSUD format A 18 mm na kabel 7000-18301-2160250 – Solidne Złącze dla Automatyki i Przemysłu
Zawór MSUD format A o szerokości 18 mm z kablem o długości 2,5 m to wysokiej jakości rozwiązanie do podłączania elektromagnesów zaworów, czujników oraz elementów wykonawczych w systemach automatyki przemysłowej.
Budowa i Odporność – Zawór Formatu A
Konstrukcja głowicy wykonana została z wytrzymałego tworzywa sztucznego (PBT), które wyróżnia się wysoką odpornością na działanie czynników chemicznych oraz olejów. Dzięki temu produkt sprawdza się zarówno w środowiskach wilgotnych, jak i w miejscach narażonych na działanie agresywnych substancji przemysłowych.
- Wysoki stopień ochrony IP67 – zapewnia szczelność nawet w trudnych warunkach.
- Styk o posrebrzanej powłoce gwarantuje solidny i trwały kontakt elektryczny.
- Wbudowany varystor i dioda LED (sygnalizacja żółta) – ochrona oraz łatwa diagnostyka pracy.
- Przewód z giętką i trwałą izolacją PVC, wolny od ołowiu, kadmu, FCKW oraz silikonu – bezpieczny dla ludzi i środowiska.
Typowe Zastosowania – Elektrozawory i Systemy Automatyki
Zawór MSUD 18 mm znajduje zastosowanie w wielu gałęziach przemysłu, w tym w:
- Sterowaniu elektrozaworami pneumatycznymi i hydraulicznymi,
- Automatyce maszyn produkcyjnych,
- Systemach pakujących,
- Instalacjach transportu technologicznego,
- Robotyce przemysłowej.
Łatwa instalacja oraz solidne wykonanie pozwalają na szybkie, bezpieczne i niezawodne podłączenie urządzeń w systemach wymagających częstej diagnostyki oraz konserwacji.
Bezpieczeństwo i Funkcjonalność
- Zabezpieczenie przepięciowe (varystor) zapobiega uszkodzeniom urządzeń spowodowanym nagłymi skokami napięcia.
- Dioda LED sygnalizuje obecność napięcia, co ułatwia serwisowanie i diagnostykę systemu.
- Montaż śrubowy (gwint M3) zapewnia stabilność i pewność połączenia.
Parametry elektryczne umożliwiają współpracę zarówno z napięciami AC, jak i DC (24 V ±10%), co czyni urządzenie uniwersalnym wyborem dla większości instalacji przemysłowych.
Wytrzymałość i Trwałość w Warunkach Przemysłowych
Produkt zachowuje swoje właściwości w szerokim zakresie temperatur od -25°C do +85°C (głowica) oraz od -30°C do +70°C (przewód przy pracy stałej), co umożliwia jego wykorzystanie w chłodniach, hutach i innych środowiskach o trudnych warunkach.
- Odporność na płomień: spełnia normy UL 1581 oraz IEC 60332-2-2.
- Wytrzymałość mechaniczna: poparta wysoką jakością materiałów oraz solidną konstrukcją.
Instalacja Przemysłowa – Wskazówki montażowe
Aby zapewnić długotrwałą i niezawodną pracę, zaleca się zabezpieczenie złącza przed obciążeniami mechanicznymi przez odpowiednie mocowanie kabla (np. opaski). Utrzymanie minimalnych promieni gięcia zapewnia wytrzymałość i zachowanie stopnia ochrony IP.
Zawór MSUD format A 18 mm – niezawodne rozwiązanie dla automatyki przemysłowej, systemów sterowania oraz wszelkich instalacji wymagających łatwego, trwałego i bezpiecznego połączenia elektrozaworów.
