Xtreme - Outdoor
Męski prosty
12...230 V AC/DC

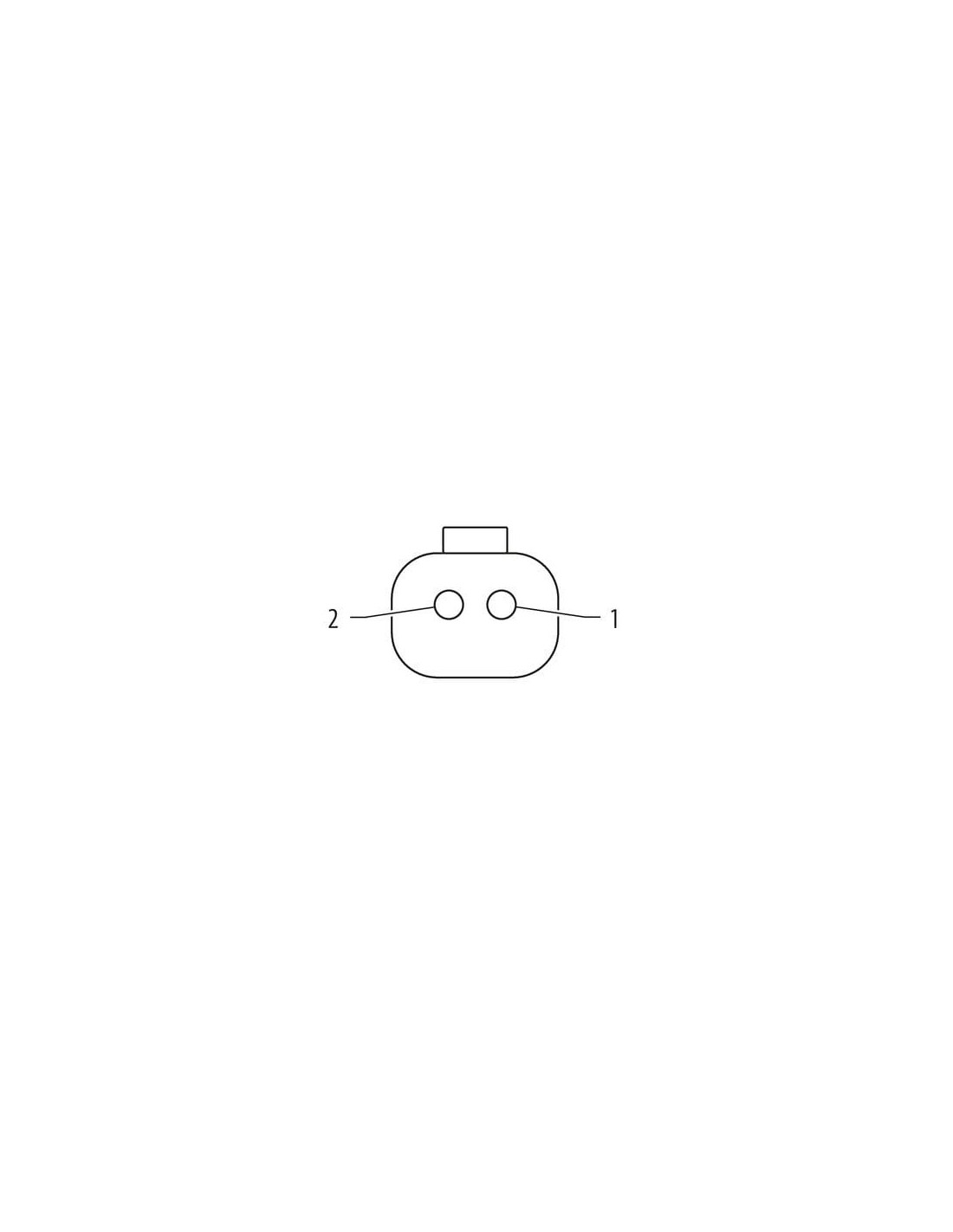

2-piny
bez komponentów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Długość cięcia (osłona) | 40 mm |
| Powłoka styku | nickel plated |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 12 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 12 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 40 mm |
| Family construction form | Amphenol AT06-2S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

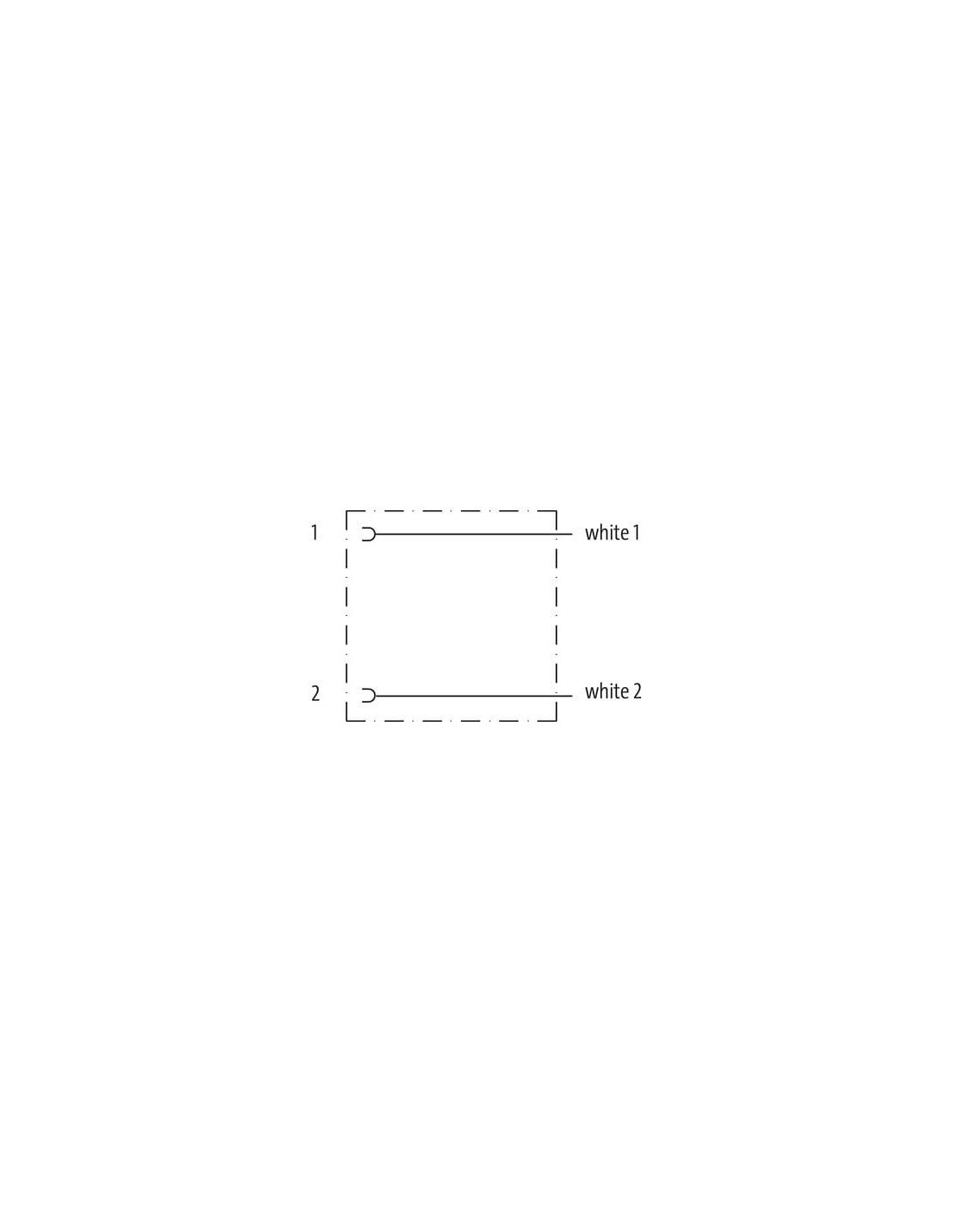

| wire arrangement | biały 1, biały 2 |
General data | Cable
| Identyfikacja przewodu | R21 |
| Printing color of wire insulation | czarny (biała izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Stranding | 2 wires twisted |
| Filler | tak |
| wire arrangement | biały 1, biały 2 |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | Radox EM 104 |
| Outer-diameter (jacket) | 4,75 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Radox EI 303 |
| Amount wires | 2 |
| Outer diameter insulation | 1,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Printing color of wire insulation | czarny (biała izolacja) |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,23 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3,5 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3,5 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 120 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 3 x Outer diameter |
| Promień gięcia (w ruchu) | 4 x Outer diameter |

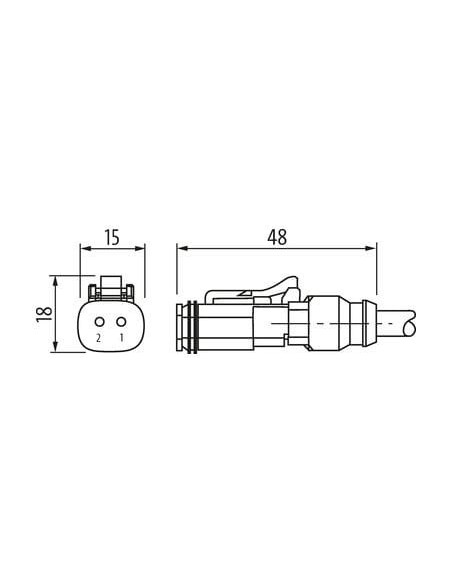

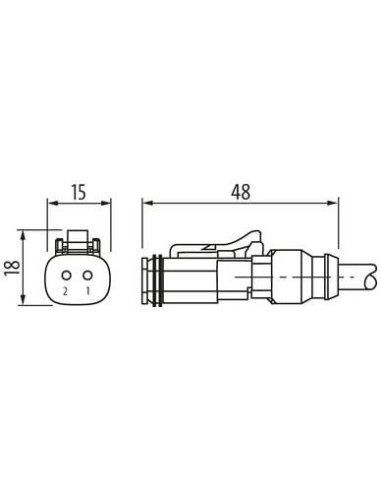

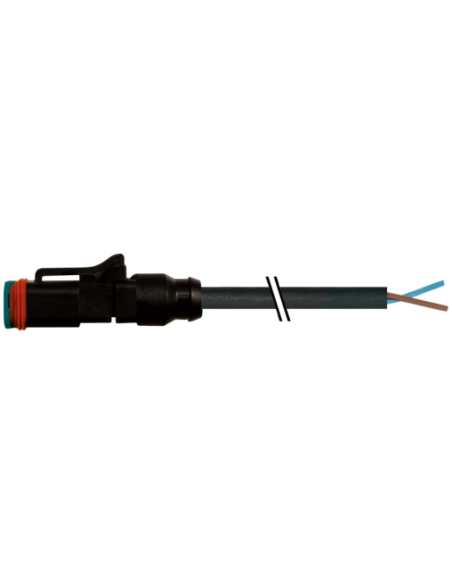

Wtyczka zaworowa MDC06-2s kabel do kabla 7080-72011-R211000 – Wytrzymałe połączenie do zastosowań przemysłowych
Wtyczka zaworowa MDC06-2s o kodzie 7080-72011-R211000 to niezawodny element przeznaczony do łączenia kabli w wymagających warunkach przemysłowych, magazynowych i zewnętrznych. Dzięki szerokiemu zakresowi napięć roboczych od 12 V do 230 V AC/DC oraz wysokiemu stopniowi ochrony IP68, to rozwiązanie zapewnia bezpieczną i stabilną pracę nawet w trudnych warunkach otoczenia.
Profesjonalne złącze MDC06-2s – Kluczowe właściwości i zalety
Konstrukcja wtyczki zaworowej MDC06-2s została zaprojektowana z myślą o trwałości oraz odporności na czynniki zewnętrzne, takie jak wilgoć, pył, oleje czy substancje chemiczne. Zastosowanie wysokiej jakości tworzywa sztucznego PA oraz uszczelki silikonowej gwarantuje długą żywotność i bezpieczeństwo użytkowania. Obudowa charakteryzuje się odpornością na uszkodzenia mechaniczne, a specjalna blokada zatrzaskowa zapobiega przypadkowemu rozłączeniu złącza.
- Stopień ochrony IP68 – pełna odporność na pył oraz możliwość pracy pod wodą
- Ochrona przed czynnikami chemicznymi – odporność na oleje i działanie wielu substancji chemicznych
- Szeroki zakres temperatur pracy od -25°C do 85°C na złączu oraz od -50°C do 120°C dla przewodu w warunkach stałych
- Trwały kabel Radox EM 104 – gwarancja niezawodności nawet przy wielokrotnym zginaniu i narażeniu na wibracje
- Blokada zatrzaskowa – łatwy i bezpieczny montaż
- Jednoznaczna identyfikacja przewodów – przewody oznaczone i skręcone dla łatwego podłączenia
- Dwie piny – prosty, szybki montaż bez komponentów pośrednich
Możliwości wykorzystania – typowe zastosowania
Wtyczka MDC06-2s znajduje zastosowanie w:
- Automatyce przemysłowej – szybkie i skuteczne połączenia zaworów oraz czujników
- Budowie maszyn i urządzeń – niezawodna transmisja zasilania oraz sygnału
- Technice pojazdowej i rolniczej – połączenia odporne na warunki atmosferyczne
- Instalacjach zewnętrznych – odporność na wodę i pył umożliwia pracę na zewnątrz budynków
- Systemach sterujących – szybki montaż i demontaż w przypadku serwisowania
Dzięki możliwości obsługi szerokiego zakresu napięć i prądów, wtyczka MDC06-2s sprawdzi się zarówno w prostych, jak i bardziej zaawansowanych aplikacjach przemysłowych – wszędzie tam, gdzie priorytetem jest wytrzymałość i bezawaryjność połączenia.
Wytrzymały kabel dla wymagających aplikacji
Zastosowany przewód Radox o długości 10 metrów spełnia wymogi norm IEC oraz UL i charakteryzuje się wysoką obciążalnością prądową do 12 A (przy przekroju 0,75 mm²), niską rezystancją oraz bardzo dobrą odpornością na ścieranie, płomienie i czynniki mechaniczne. Kabel może być bezpiecznie zginany zarówno w instalacjach stałych, jak i ruchomych, co umożliwia elastyczny montaż w różnorodnym środowisku pracy.
Bezpieczne i sprawdzone połączenie kablowe MDC06-2s 7080-72011-R211000
Wtyczka zaworowa MDC06-2s z kablem umożliwia szybkie, trwałe oraz łatwe do identyfikacji połączenie dwóch urządzeń elektrycznych lub elektronicznych. Konstrukcja bez elementów elektronicznych czyni ją szczególnie odporną na zakłócenia oraz czynniki zewnętrzne, zachowując jednocześnie prostotę i niezawodność w pracy.
