Xtreme - Outdoor
Żeński kątowe
0...230 V AC/DC
bez komponentów
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

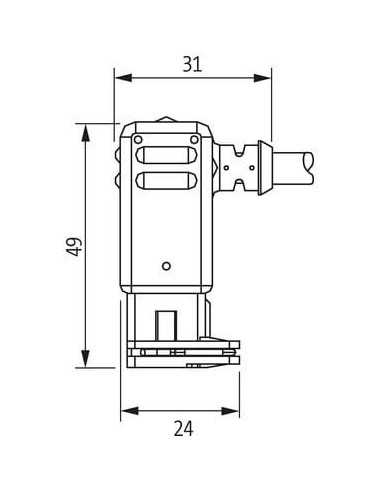

Konektor zaworowy Junior Timer Xtreme do wolnego kabla kablowego – 7072-70301-7540750
Konektor zaworowy Junior Timer Xtreme to wysokiej jakości komponent przeznaczony do zastosowań w wymagających warunkach przemysłowych. Zapewnia niezawodne połączenie elektryczne oraz wysoką odporność na czynniki zewnętrzne, takie jak wilgoć, pył czy substancje chemiczne. Stosowany jest w automatyce przemysłowej, hydraulice oraz w aplikacjach wymagających szybkiej i wygodnej wymiany podzespołów z zachowaniem pełnego bezpieczeństwa połączenia.
Mocne strony konektora zaworowego Junior Timer Xtreme
- Wytrzymałość mechaniczna: Obudowa wykonana z tworzywa sztucznego o wysokiej odporności na uszkodzenia mechaniczne oraz działanie olejów i substancji chemicznych.
- Trudnopalność: Materiały użyte do produkcji konektora oraz kabla są samozgaszalne, co zwiększa bezpieczeństwo w miejscach narażonych na podwyższone temperatury.
- Długi przewód: Standardowa długość przewodu wynosi aż 7,5 metra, co pozwala na komfortowe prowadzenie instalacji.
- Solidna blokada ze stali nierdzewnej: Blokada wykonana z odpornej stali szlachetnej 1.4305 (V4A) zapewnia stabilne mocowanie, nawet podczas drgań i ruchu.
- Wodoszczelność i pyłoszczelność: Stopień ochrony IP65 pozwala na zastosowanie konektora w warunkach o podwyższonym zapyleniu i wilgotności.
Konektor zaworowy – zastosowanie i możliwości wykorzystania
Konektory Junior Timer Xtreme wykorzystywane są przede wszystkim w przemyśle do połączeń zaworów elektromagnetycznych, siłowników, czujników oraz innego osprzętu automatyki przemysłowej. Szeroko stosowane są w:
- układach sterowania maszyn oraz linii produkcyjnych,
- instalacjach hydraulicznych i pneumatycznych,
- systemach kontroli i monitoringu,
- procesach automatyzacji w środowiskach wymagających podwyższonej odporności na czynniki zewnętrzne,
- aplikacjach zewnętrznych, narażonych na trudne warunki.
Charakterystyka techniczna konektora i kabla
Konektor posiada dwuwtykowe, kątowe złącze żeńskie typu Junior Timer. Wysokiej jakości kabel w izolacji PUR gwarantuje odporność na ścieranie, promieniowanie UV oraz czynniki chemiczne. Duża elastyczność kabla umożliwia jego wykorzystanie także w ruchomych częściach instalacji.
Zakres napięcia roboczego wynosi do 230 V AC/DC, a maksymalny prąd roboczy to 4 A na styk, co pozwala na szerokie zastosowanie, w tym również w układach o większym obciążeniu elektrycznym.
Zakres temperatury pracy wynosi od -25°C do 85°C dla konektora oraz od -40°C do 90°C dla kabla (praca długotrwała), co umożliwia montaż w środowiskach o skrajnych temperaturach.
Zalety zastosowanej konstrukcji i materiałów
- Wysoka szczelność dzięki solidnej konstrukcji i dokładnemu spasowaniu elementów.
- Materiały bezhalogenowe, bezołowiowe i bezsilikonowe – zapewniające bezpieczeństwo dla środowiska i użytkownika.
- Odporność na wielokrotne zginanie przewodu oraz dużą ilość cykli skręcania – możliwość stosowania w maszynach wykonujących ruchy.
- Szybka i łatwa instalacja dzięki czytelnemu oznaczeniu przewodów i uniwersalnemu zastosowaniu.
Typowe schematy połączeń konektora Junior Timer Xtreme

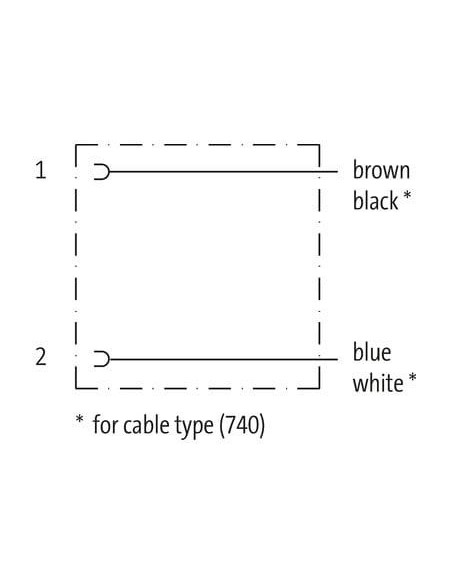

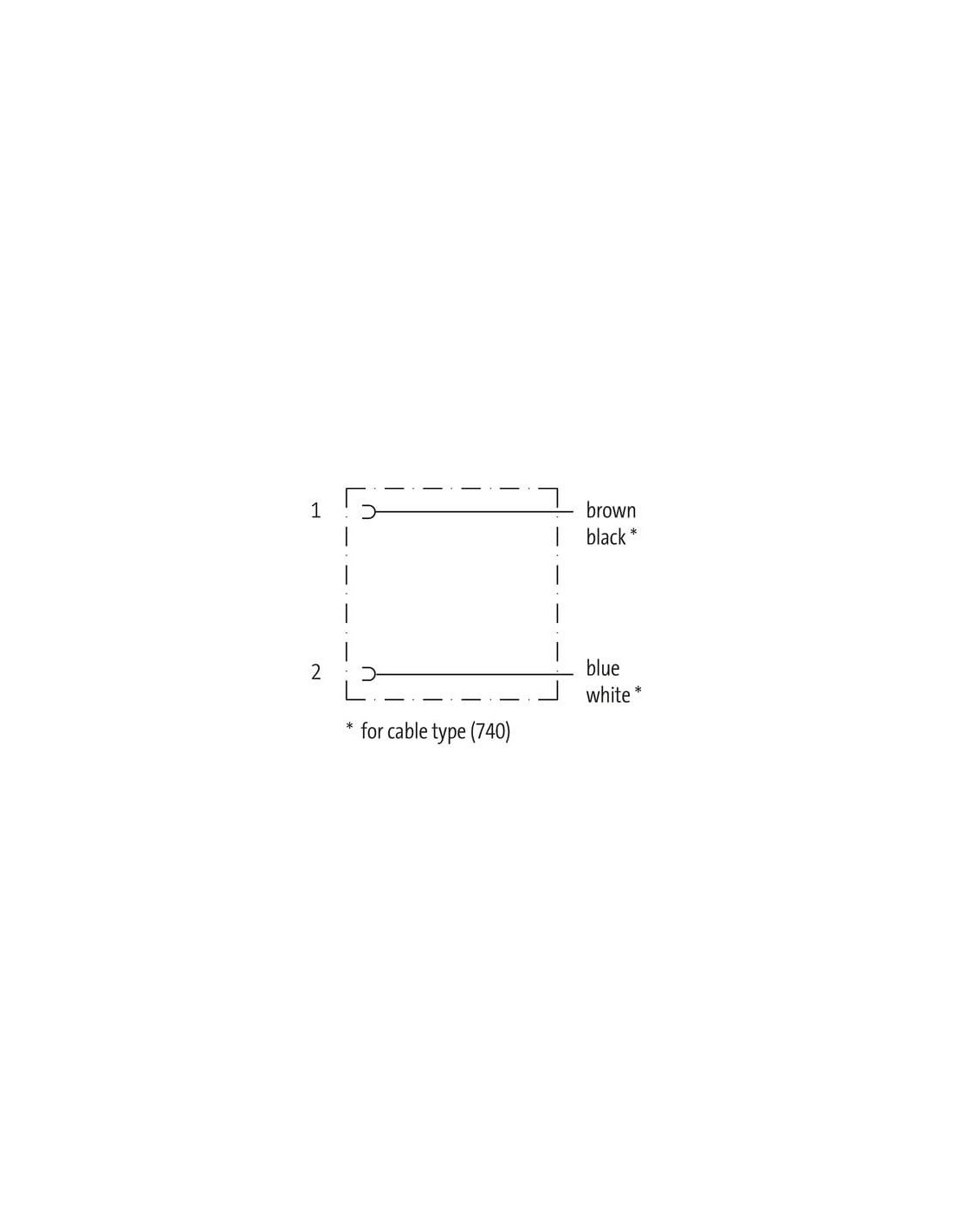

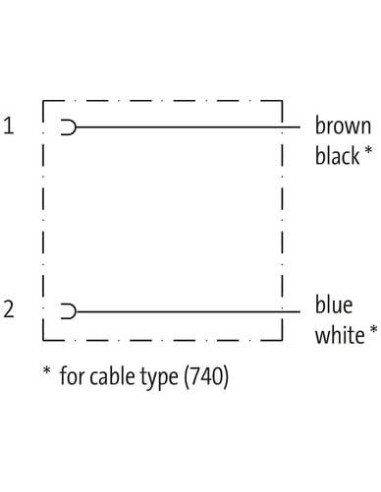

Podłączenie konektora umożliwia bezpieczne i trwałe spięcie linii zasilających oraz sygnałowych. Ilustracje techniczne ułatwiają prawidłowy montaż oraz identyfikację przewodów (brązowy/czarny – pin 1, niebieski/biały – pin 2).
Konektor do zaworów, czujników i systemów automatyki – funkcjonalność i bezpieczeństwo
Wybór tego konektora to gwarancja niezawodności połączeń oraz bezpieczeństwa użytkowania w warunkach przemysłowych. Sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów automatyki oraz sterowania.
Polecamy także inne produkty z kategorii: Z niezakończoną końcówką przewodu »
