Dostępny
MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

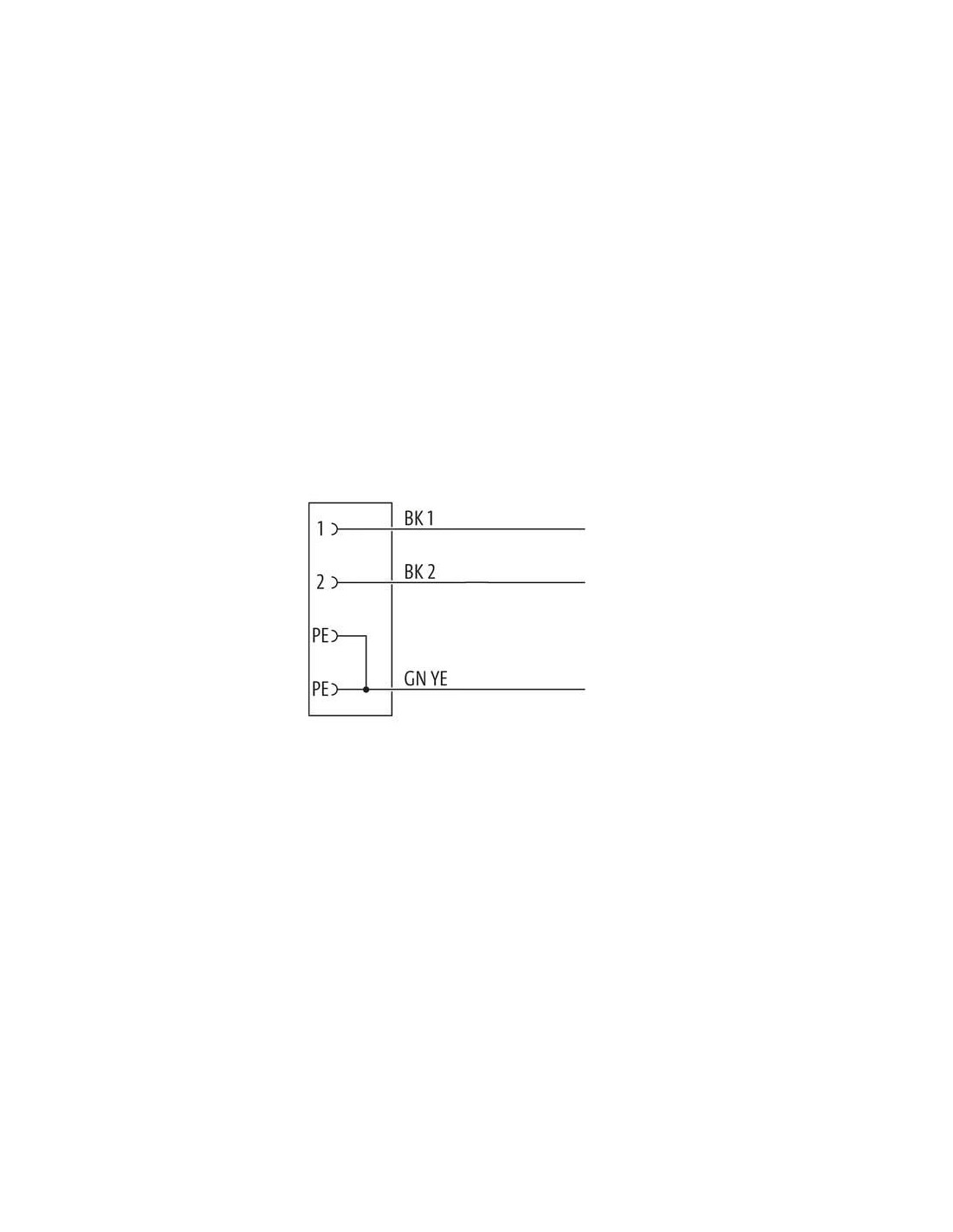

| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 626 |
| Rodzaj przewodu | 2 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

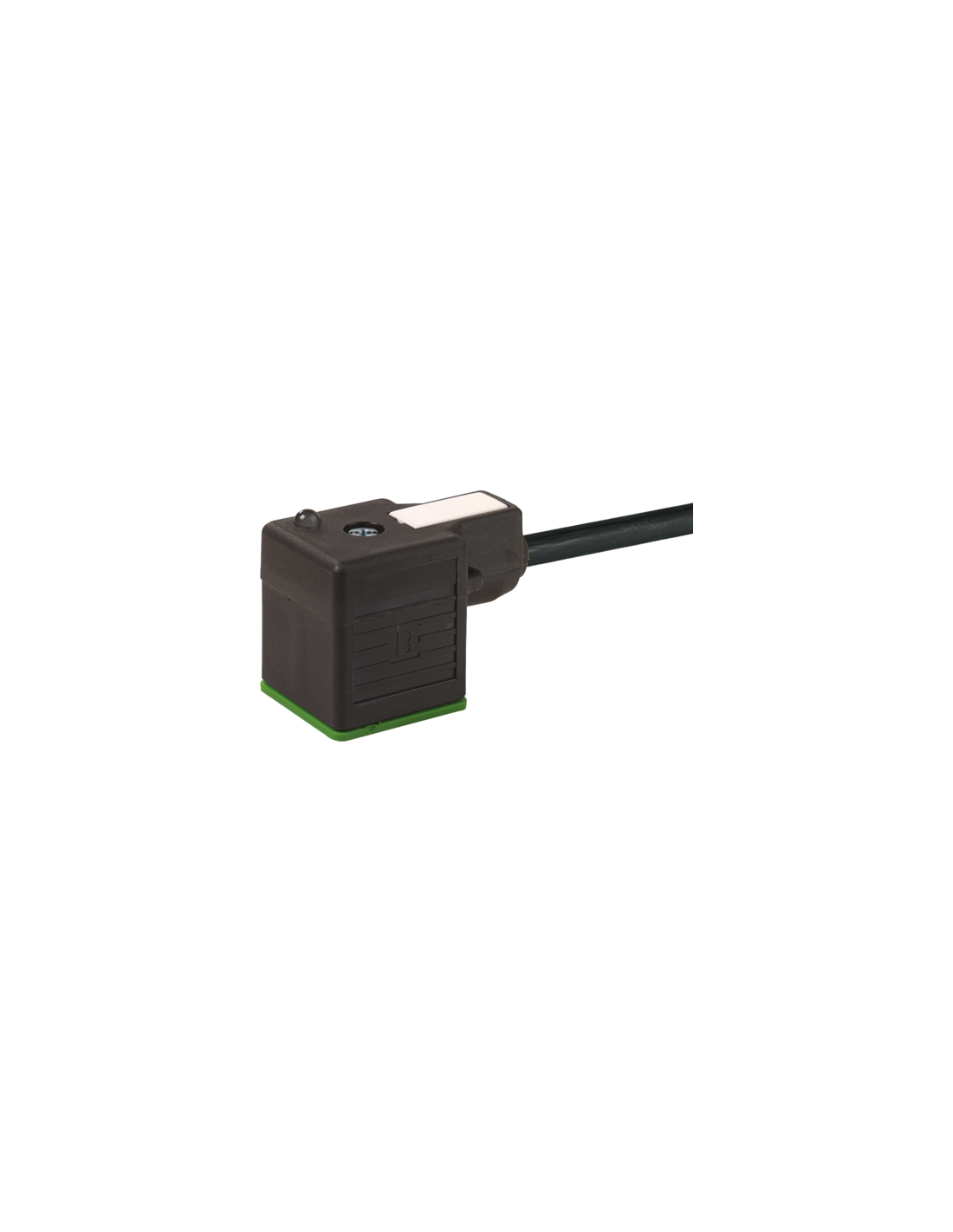

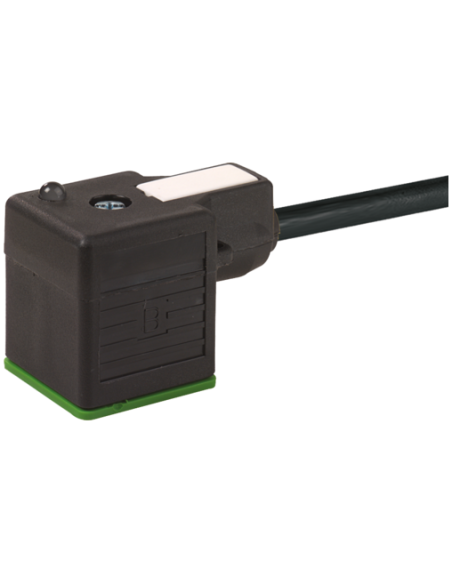

Zawór MSUD format A 18 mm z kablem 5 m – profesjonalne rozwiązanie dla automatyki przemysłowej
Zawór MSUD format A 18 mm na kabel (kod: 7000-18081-6260500) to wysokiej jakości komponent przeznaczony do zastosowań w szeroko pojętej automatyce przemysłowej. Produkt ten jest idealnym wyborem wszędzie tam, gdzie wymagana jest pewność połączenia, trwałość oraz niezawodność w trudnych warunkach eksploatacyjnych.
Wytrzymała konstrukcja – trwałość i niezawodność
Obudowa z PBT gwarantuje wysoką odporność chemiczną oraz na działanie olejów. Konstrukcja zaworu spełnia wymagania klasy szczelności IP67, co zapewnia ochronę przed wnikaniem pyłu oraz wody – doskonałe rozwiązanie do zastosowań w środowisku przemysłowym o podwyższonym stopniu zanieczyszczenia.
Uniwersalne zastosowanie – automatyka, maszyny, linie produkcyjne
Zawory MSUD 18 mm znajdują szerokie zastosowanie w:
- Automatyce przemysłowej
- Sterowaniu elektrozaworami
- Układach pneumatycznych i hydraulicznych
- Maszynach produkcyjnych oraz przemyśle spożywczym
- Sektorze motoryzacyjnym, pakującym i przetwórczym

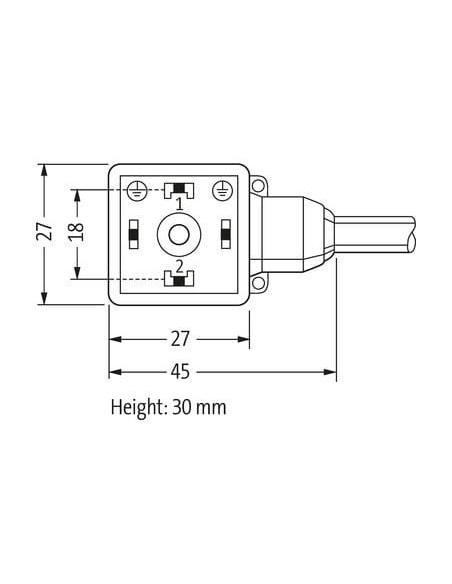

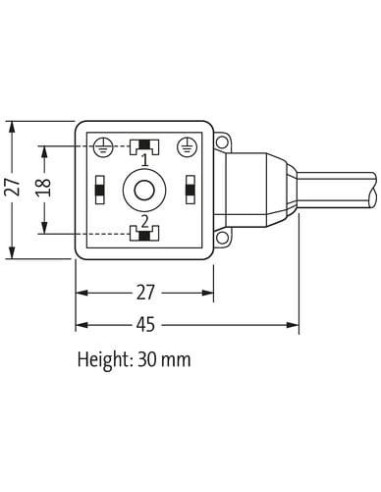

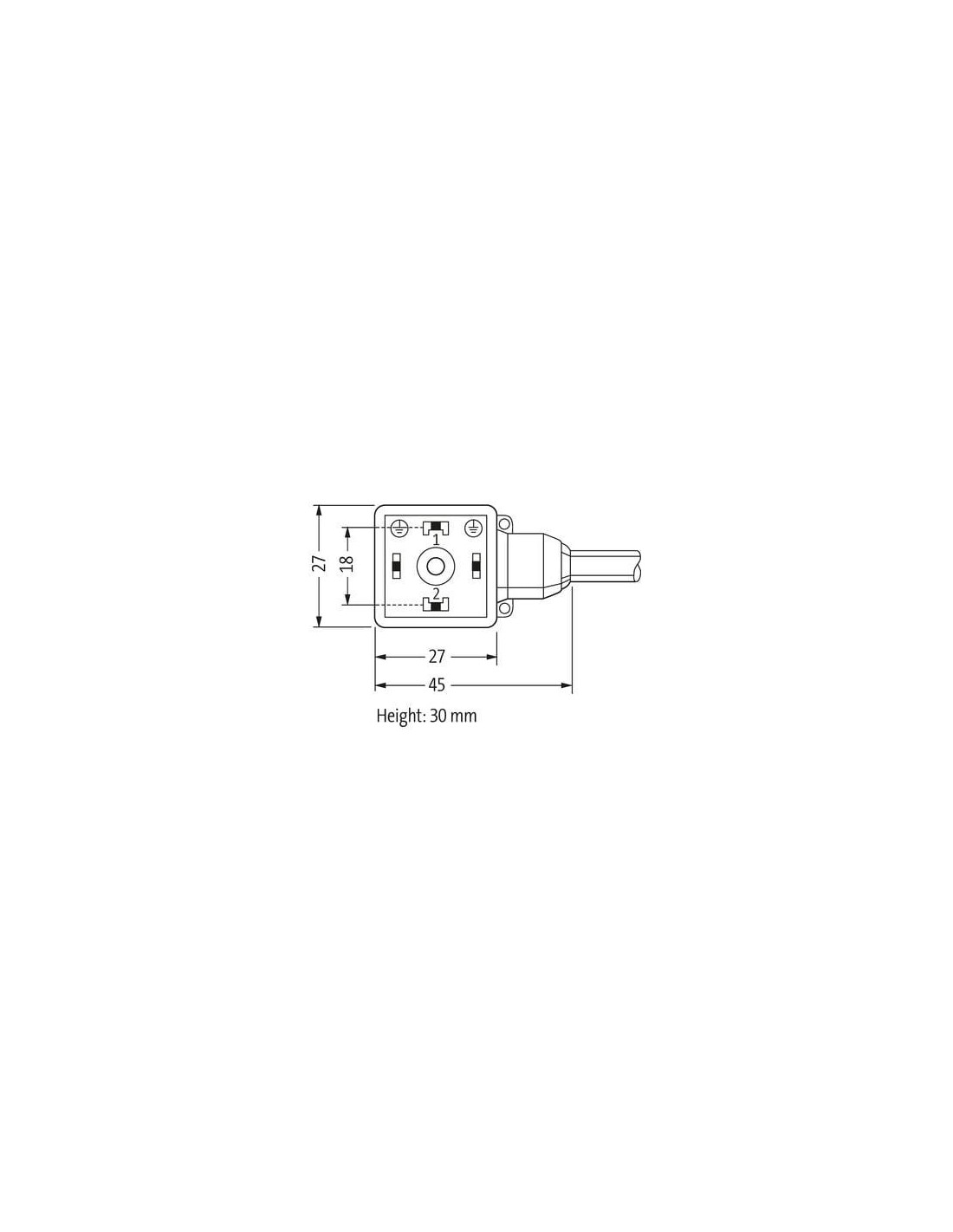

Konstrukcja typu A, szerokość 18 mm umożliwia szybką i pewną integrację z większością standardowych elektromagnesów przemysłowych.
Bezpieczeństwo i parametry elektryczne
Prezentowany model przystosowany jest do pracy w szerokim zakresie napięć (0–230 V AC/DC) oraz do prądu roboczego do 10 A. Gwarantuje niezawodne połączenie nawet przy wysokim obciążeniu. Produkt spełnia rygorystyczne normy bezpieczeństwa i posiada liczne certyfikaty (m.in. cURus).
Przewód sygnałowy – elastyczność i odporność mechaniczna
Zawór wyposażony jest w przewód o długości 5 metrów z wytrzymałą powłoką zewnętrzną z PUR, odporną na działanie czynników mechanicznych, olejów i substancji chemicznych. Trójżyłowy przewód (dwa czarne, jeden zielono-żółty) umożliwia łatwą identyfikację połączeń i szybki montaż, także w trudnych warunkach przemysłowych.
Właściwości montażowe i użytkowanie
- Łatwy montaż za pomocą śrub M3 (moment dokręcania 0,4 Nm).
- Kompaktowe wymiary pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni.
- Zakres temperatury pracy od -25°C do +85°C (dla przewodu: -30°C do +80°C) gwarantuje funkcjonowanie w zróżnicowanych warunkach środowiskowych.
- Dodatkowe zabezpieczenie przed odciążeniem – zaleca się stosowanie opasek/przewodów wzmacniających, jeśli występują intensywne drgania.
Zalety wyróżniające produkt
- Standardowa konstrukcja 18 mm – kompatybilność z większością elektrozaworów.
- Odporność na ciecze i chemikalia – pewność działania w środowisku przemysłowym.
- Długi przewód instalacyjny – swoboda montażu i elastyczność konfiguracji stanowiska.
- Wysoka szczelność i bezpieczeństwo elektryczne.
Zawór MSUD format A 18 mm na kabel to sprawdzone rozwiązanie do wymagających aplikacji w obszarze przemysłu, zapewniające trwałość, bezpieczeństwo i wygodę użytkowania.
