MSUD
Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Zawór MSUD st. BF CI 9,4 mm z bezpłatną końcówką kabla – kompleksowe rozwiązanie dla automatyki
Zawór MSUD st. BF CI 9,4 mm, kod produktu 7000-94021-2361500, to specjalistyczny element przeznaczony do niezawodnego połączenia elektromagnesów, zaworów oraz innych urządzeń automatyki przemysłowej. Dzięki kompaktowej konstrukcji oraz wysokiej klasie szczelności IP67 sprawdzi się w wymagających warunkach przemysłowych.
Charakterystyka i konstrukcja złącza zaworu typu CI 9,4 mm
Złącze MSUD Typ CI o rozmiarze 9,4 mm posiada wygodny, prostokątny korpus z wytrzymałego tworzywa sztucznego. Konstrukcja zapewnia odporność chemiczną i olejoodporność, co umożliwia zastosowanie w środowiskach o podwyższonej ekspozycji na czynniki zewnętrzne. Wbudowana dioda LED sygnalizacyjna oraz obwód zabezpieczający dodatkowo usprawniają proces diagnostyki urządzeń.
Typowe zastosowania zaworu MSUD 9,4 mm
Zawory elektromagnetyczne, systemy automatyki przemysłowej, urządzenia pakujące, maszyny produkcyjne i systemy sterowania wymagają szybkiego i pewnego podłączenia sygnałowego lub zasilania. Dedykowana geometria złącza gwarantuje bezpieczny montaż i minimalizuje ryzyko błędnego podłączenia.
Możliwości eksploatacji i zalety
- Uniwersalne napięcie zasilania 24 V AC/DC (zakres tolerancji ±25%) umożliwia integrację z wieloma typami instalacji automatyki.
- Długość kabla 15 m pozwala na elastyczne rozmieszczenie urządzeń w dużych rozdzielnicach oraz maszynach.
- Odporność na działanie olejów i substancji chemicznych potwierdzona jest wykonaniem z tworzywa o wysokiej trwałości i jakości.
- Wysoki stopień ochrony IP67 gwarantuje niezawodność w środowiskach narażonych na kurz i wilgoć.
- Bezhalogenowy, bezsilikonowy, bezołowiowy kabel z płaszczem PUR zapewnia bezpieczeństwo eksploatacji oraz długą żywotność instalacji.
- Szybki montaż: typ „włożone, przykręcone” zapewnia pewne i mocne połączenie mechaniczne, nawet w przypadku narażenia na drgania i ruch.
- Bezpieczna eksploatacja dzięki wbudowanemu układowi LED sygnalizującemu pracę i zabezpieczeniu przepięciowemu.
Budowa złącza i szczegóły montażowe

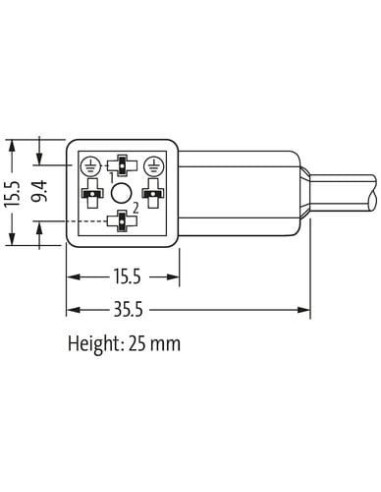

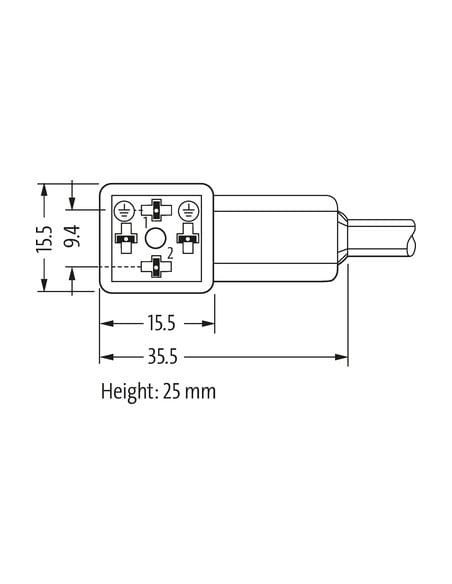

Złącze posiada wymiary zewnętrzne: 15,5 x 15,5 mm, wysokość 25 mm, rozstaw pinów 9,4 mm. Przewód o zewnętrznej średnicy 5,9 mm i trzech żyłach miedzianych (czarny 1, czarny 2, zielono-żółty) gwarantuje wysoką jakość transmisji sygnałów i zasilania, jednocześnie zachowując elastyczność oraz odporność na uszkodzenia mechaniczne.
Zawór MSUD CI 9,4 mm – idealny wybór dla automatyki przemysłowej
Elementy złączne MSUD CI 9,4 mm są standardem w nowoczesnych systemach kontroli procesów, automatyzacji linii produkcyjnych oraz wszędzie tam, gdzie wymagane jest solidne i trwałe podłączenie zaworów elektromagnetycznych. Wysoka odporność na czynniki środowiskowe, szybka instalacja oraz możliwość pracy w szerokim zakresie temperatur zapewniają niezawodność i bezpieczeństwo podczas długiego użytkowania.
