Xtreme - Outdoor
Żeński proste
max. 24 V DC

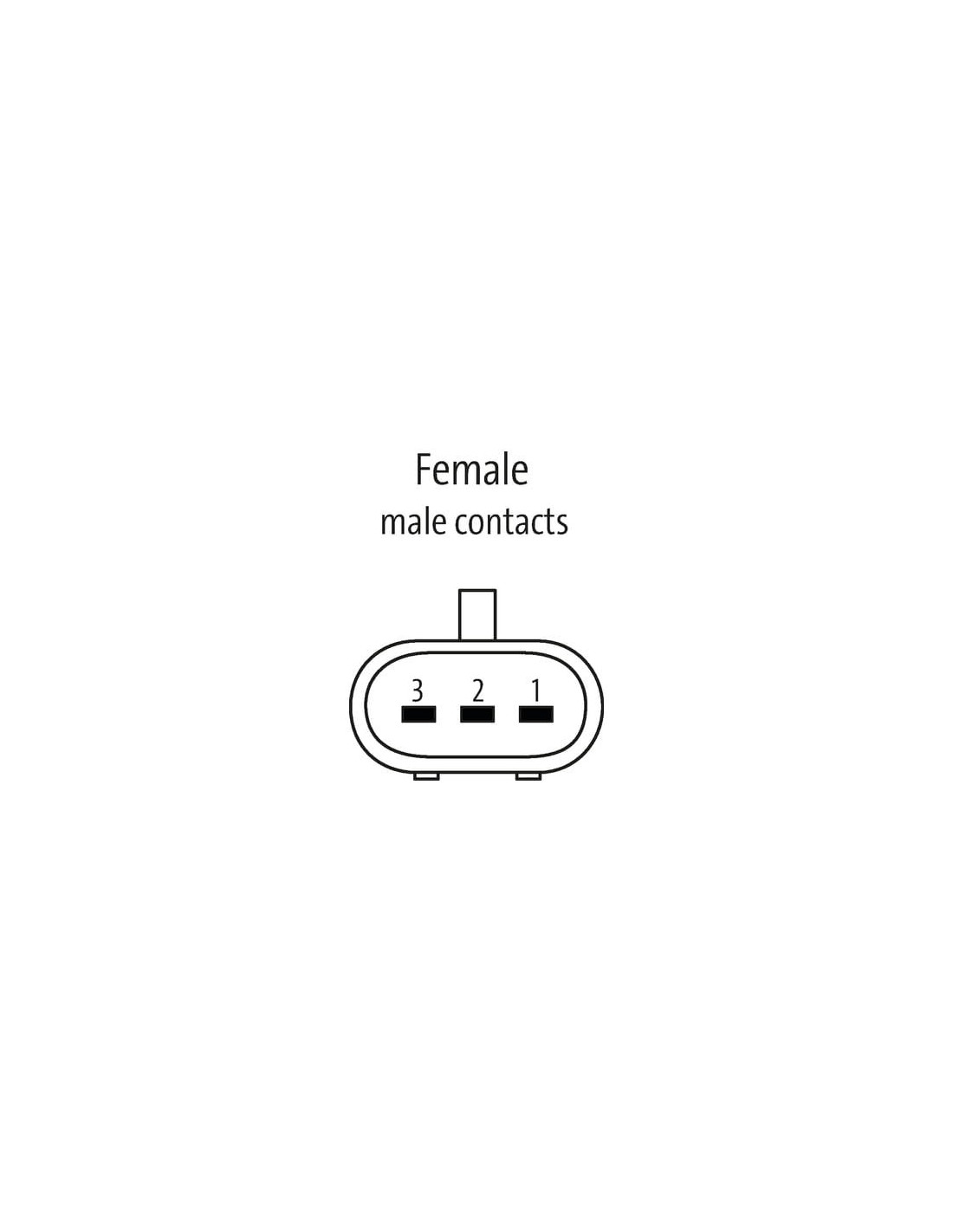

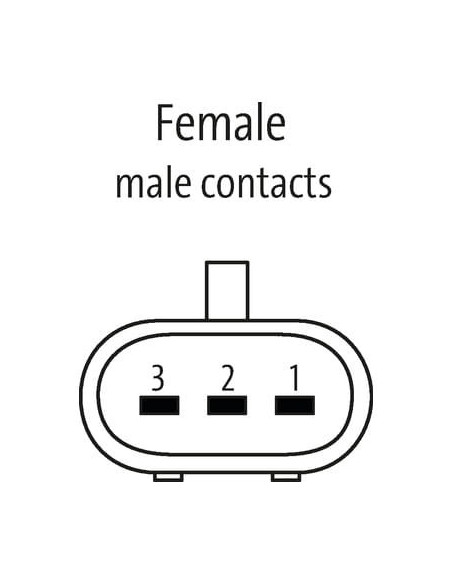

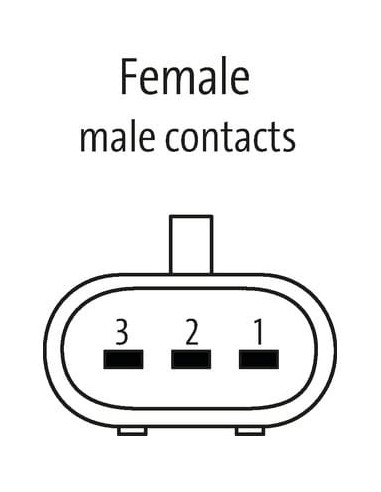

3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

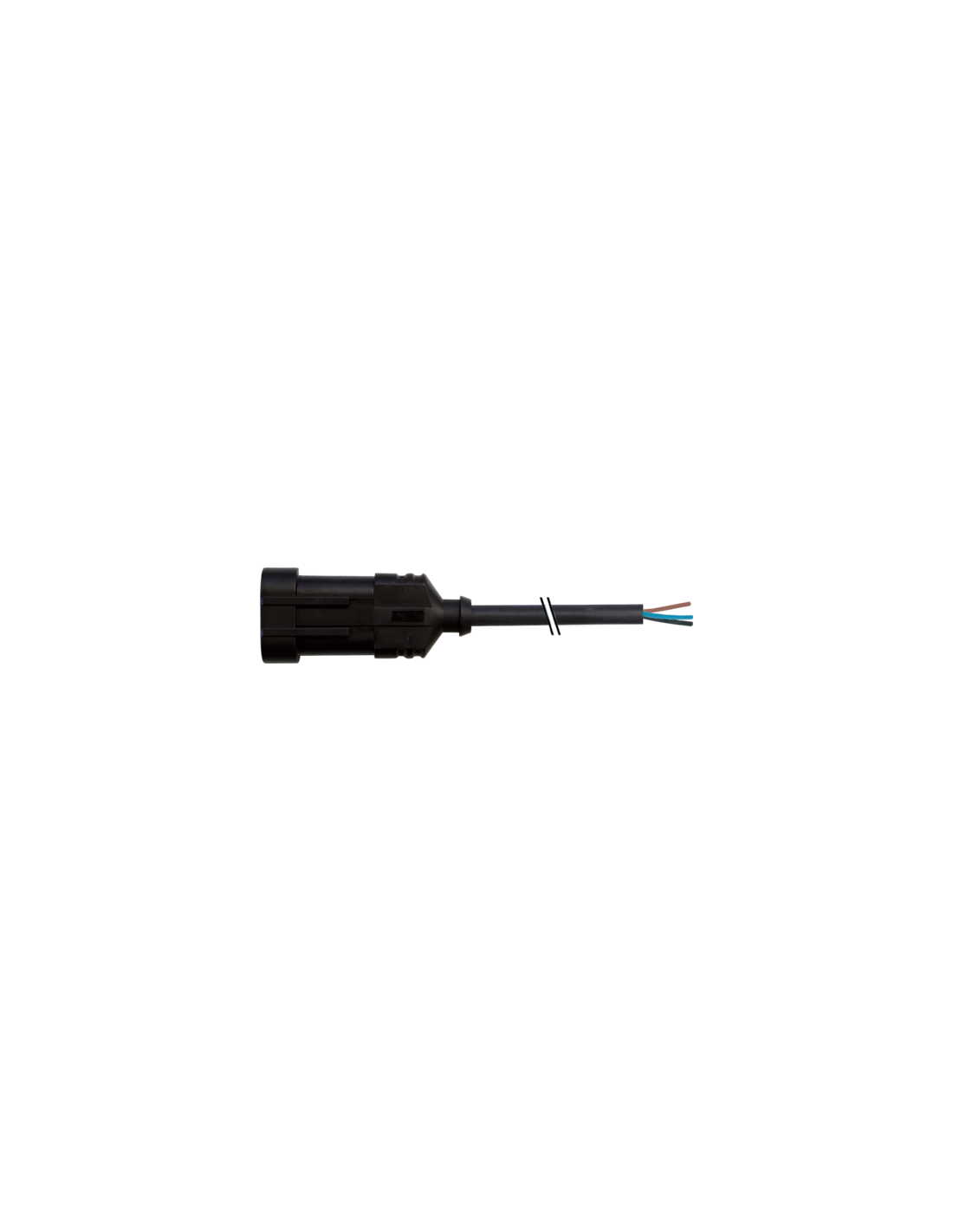

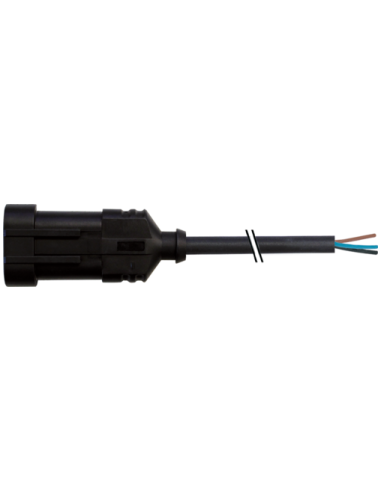

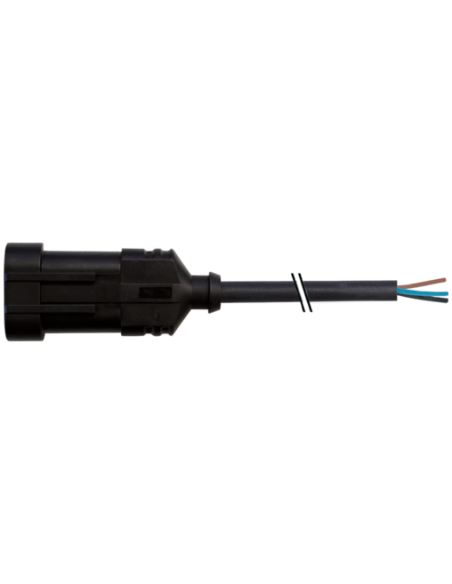

Konektor zworowy SuperSeal męski z wolnym kablem – 3 piny, 3 m, IP67
Konektor zworowy SuperSeal, męski, z wolnym kablem o długości 3 metrów to wytrzymałe i uniwersalne rozwiązanie do podłączeń w wymagających warunkach przemysłowych oraz motoryzacyjnych. Produkt o kodzie 7072-73381-5130300 idealnie sprawdzi się tam, gdzie wymagana jest niezawodność, odporność na czynniki zewnętrzne oraz trwałość połączenia.
Najważniejsze cechy techniczne konektora SuperSeal 3-pinowego
- Stopień ochrony IP67 – całkowita odporność na pył oraz wysoka ochrona przed wilgocią, co umożliwia zastosowanie na zewnątrz i w trudnych warunkach środowiskowych.
- Praca w szerokim zakresie temperatur od -40°C do 125°C pozwala na stosowanie konektora w ekstremalnych warunkach otoczenia.
- Obudowa z wysokogatunkowego tworzywa sztucznego odpornego na chemikalia i oleje.

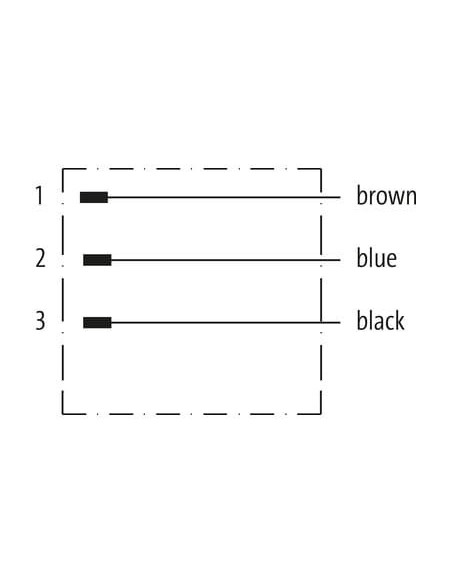

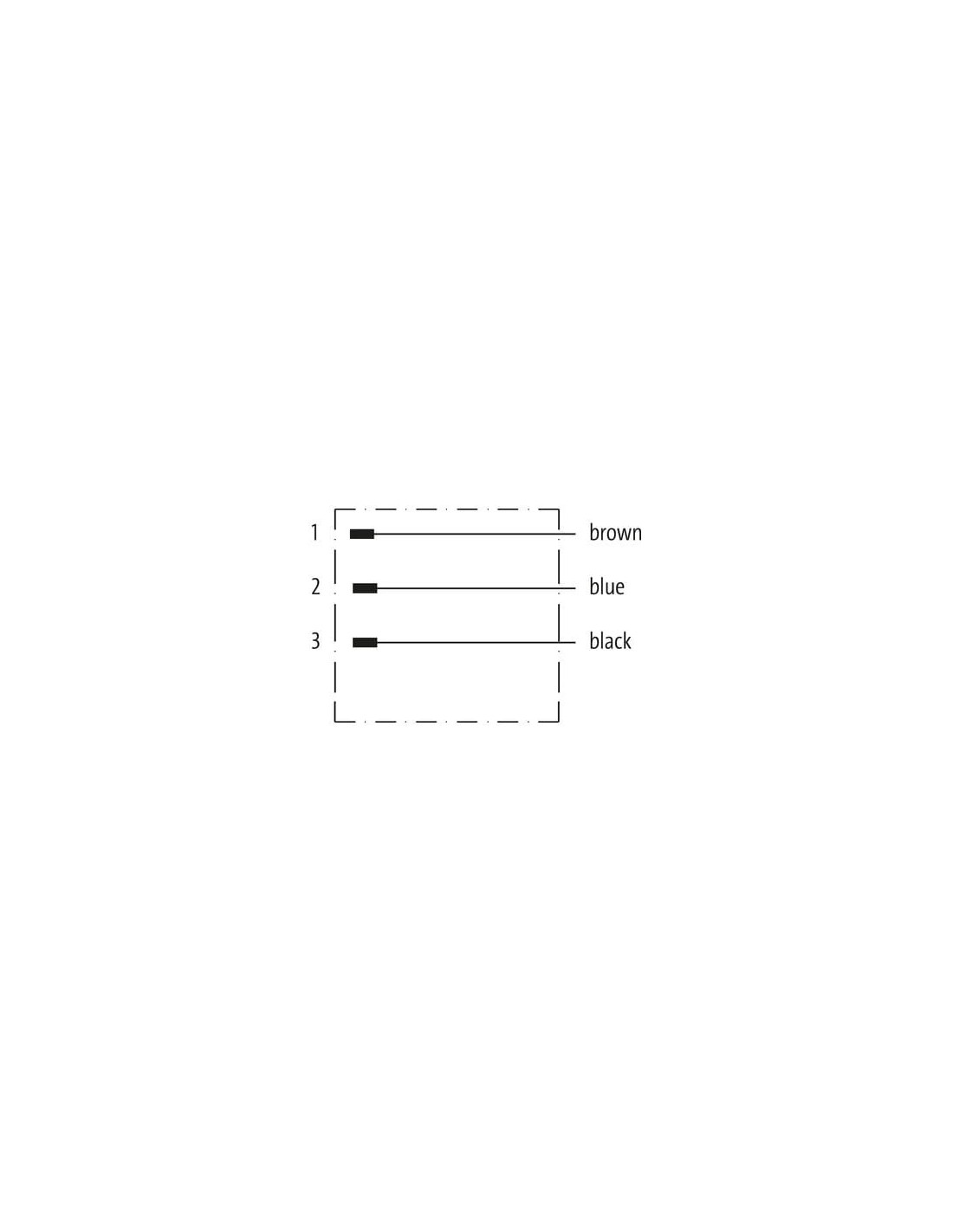

- Trzy żyły przewodu (brązowy, niebieski, czarny) umożliwiają podłączenie urządzeń wymagających 3-pinowego połączenia.
- Kabel wykonany w technologii PUR, co zapewnia odporność na uszkodzenia mechaniczne, ścieranie oraz wpływ promieniowania UV i ognia.
- Prosta instalacja – szybkie i pewne połączenie dzięki blokadzie zatrzaskowej oraz przejrzystym oznaczeniom żył.
- Maksymalne napięcie robocze 24 V DC, prąd na styk do 8 A.
Zastosowanie konektora męskiego SuperSeal 3-pinowego
Konektor SuperSeal 3P ma szerokie zastosowanie m.in. w:
- Motoryzacji – połączenia układów elektrycznych w samochodach, motocyklach, maszynach rolniczych itp.
- Automatyce przemysłowej – podłączanie czujników, siłowników oraz innych urządzeń automatyki wymagających odporności na pył i wilgoć.
- Sprzęcie budowlanym i rolniczym – wszędzie, gdzie połączenia są narażone na działanie warunków atmosferycznych oraz wibracje.
- Systemach oświetleniowych LED – zapewnienie stabilnego zasilania oraz ochrony przed czynnikami zewnętrznymi.
Dlaczego warto wybrać konektor SuperSeal męski z wolnym kablem?
Wytrzymałość mechaniczna oraz odporność na działanie agresywnych mediów sprawiają, że SuperSeal 3-pin to pewny wybór do profesjonalnych instalacji. Konstrukcja z tworzywa sztucznego oraz uszczelnienie silikonowe gwarantują długotrwałe, bezawaryjne funkcjonowanie połączenia nawet w najtrudniejszych warunkach.
Uniwersalny rozstaw pinów oraz czytelne oznaczenia kabli ułatwiają prawidłowe podłączenie, a wysoki standard wykonania zapewnia bezpieczeństwo i niezawodność instalacji. Konektory SuperSeal to sprawdzony komponent w instalacjach wymagających solidności i szczelności.
