MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

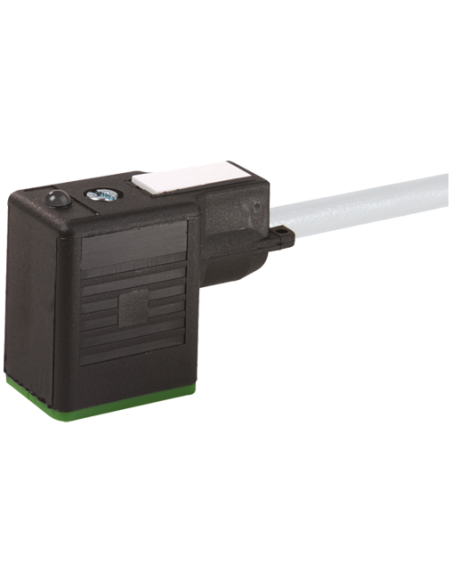

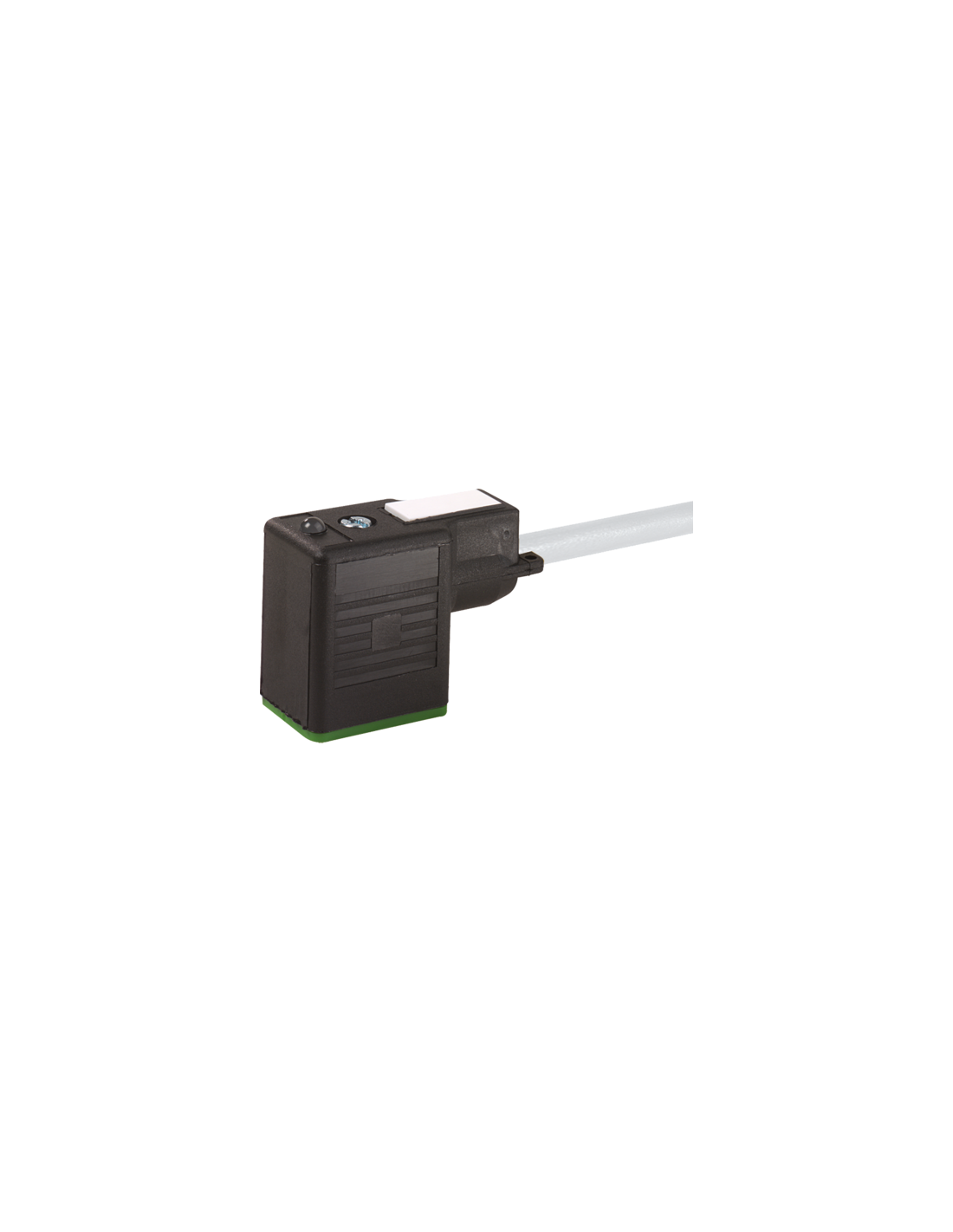

Konektor zaworowy MSUD typ BI 11mm z diodą LED – 7000-11021-2361000
Konektor zaworowy MSUD typ BI 11mm (kod produktu: 7000-11021-2361000) to wytrzymałe i wszechstronne złącze przeznaczone do zasilania elektromagnesów, zaworów i urządzeń automatyki przemysłowej. Wyposażone w diodę LED oraz obwód zabezpieczający, zapewnia bezpieczną i wyraźną sygnalizację stanu pracy.
Zastosowanie konektorów zaworowych MSUD BI 11mm w automatyce
Konektory zaworowe MSUD BI 11mm są dedykowane aplikacjom wymagającym niezawodnego połączenia elektrycznego i mechanicznego. Idealnie sprawdzają się w:
- układach sterowania zaworami hydraulicznymi i pneumatycznymi
- systemach automatyki przemysłowej oraz robotyki
- maszynach produkcyjnych i urządzeniach transportowych
- urzędzeniach pracujących w środowisku o podwyższonej wilgotności i obecności olejów
Stosowanie konektorów MSUD BI gwarantuje szybki montaż, niezawodność oraz możliwość serwisowania bez konieczności demontowania instalacji.
Zalety złącza zaworowego MSUD BI 11mm
- Wysoka odporność mechaniczna i chemiczna – obudowa wykonana z tworzywa PBT oferuje doskonałą odporność na czynniki chemiczne oraz oleje.
- Stopień ochrony IP67 – zapewnia szczelność nawet w trudnych warunkach przemysłowych.
- Dioda sygnalizacyjna LED – umożliwia natychmiastową diagnostykę stanu połączenia.
- Obwód zabezpieczający – chroni system przed przepięciami oraz skokami napięcia.
- Solidne połączenie śrubowe – gwint M3 zapewnia pewny i trwały montaż konektora.
- Kabel PUR o długości 10 m – odporny na ścieranie, promieniowanie UV, oleje i płomienie, co umożliwia zastosowanie także w wymagających środowiskach ruchomych.
Typowa budowa i montaż konektora MSUD BI 11mm

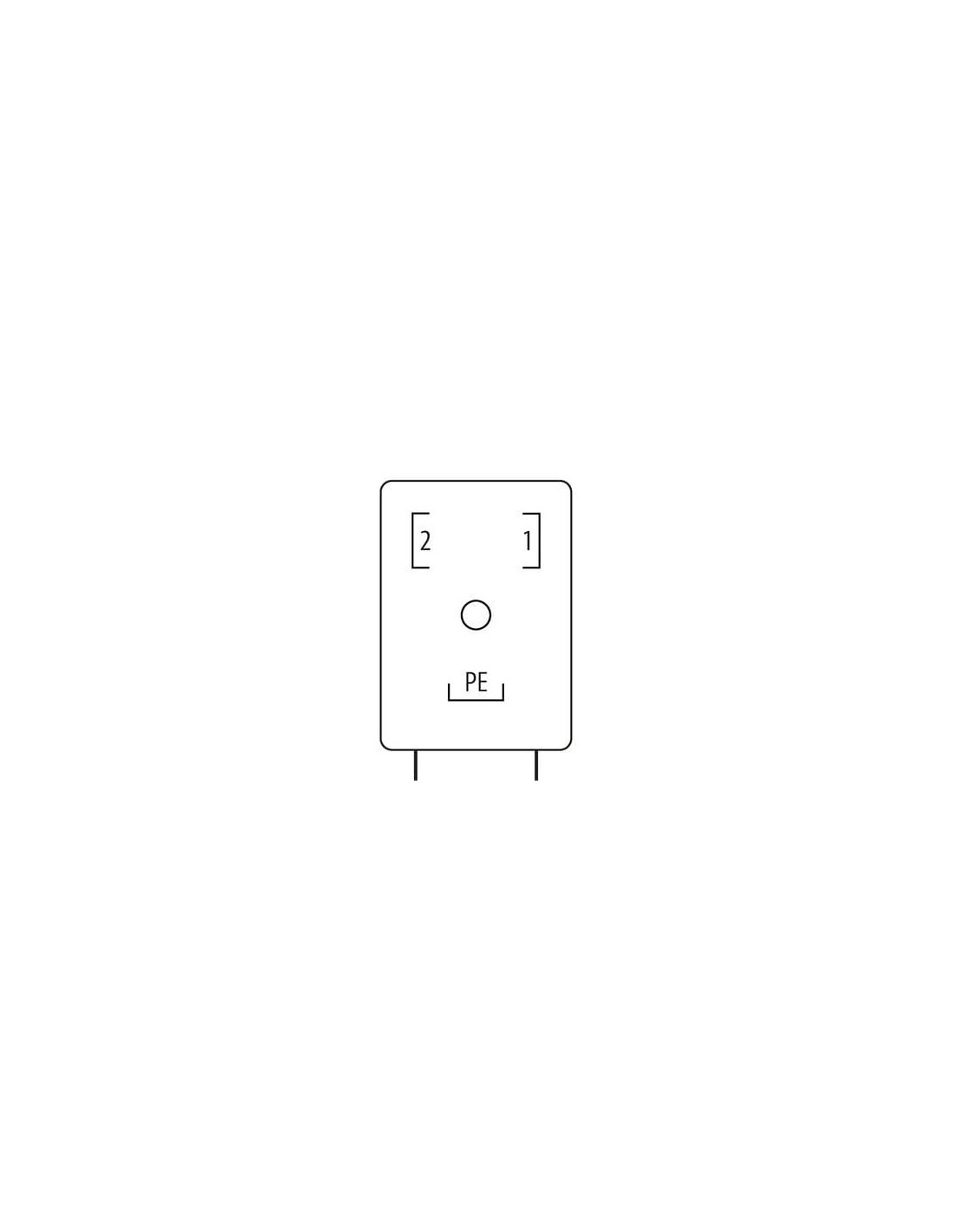

Złącze MSUD typ BI ma kompaktowe wymiary (11 mm szerokości i 30 mm wysokości), a jego ergonomiczna konstrukcja pozwala na montaż przez włożenie i przykręcenie (śruba M3). Zastosowanie dodatkowego punktu uziemienia PE zwiększa bezpieczeństwo użytkowania.
Czytelne oznaczenie wyprowadzeń oraz zintegrowana dioda Z zabezpieczają urządzenie i ułatwiają diagnostykę w przypadku awarii.
Bezpieczna i efektywna praca w trudnych warunkach
Połączenie konektora zaworowego z wysokiej jakości przewodem wykonanym w technologii PUR z trzema żyłami oraz dodatkowym ekranowaniem umożliwia stosowanie produktu zarówno w aplikacjach stacjonarnych, jak i dynamicznych (do 10 mln cykli zgięcia).
- Oznakowanie przewodów: czarny 1, czarny 2, zielono-żółty (PE)
- Przewód bezhalogenowy, bezołowiowy, bezsilikonowy i wolny od FCKW
- Dopuszczalna temperatura pracy: od -40°C do +90°C (w zależności od aplikacji)
Informacje dodatkowe
Produkt spełnia wymagania norm: UL 1581, IEC 60332-2-2, DIN EN 60811-404, cURus. Zaleca się stosowanie dodatkowych zabezpieczeń przed nadmiernym zgięciem i obciążeniami mechanicznymi przy montażu.
W przypadku wymagających zastosowań przed użyciem należy sprawdzić odporność materiałów na agresywne media.
Konektor zaworowy MSUD typ BI 11mm to rozwiązanie zapewniające niezawodność, bezpieczeństwo oraz łatwość montażu w zaawansowanej automatyce przemysłowej.
