Żeński proste
0...230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer do wolnego kanału kablowego 7000-70001-7500500 – Zastosowanie i właściwości
Konektor zaworowy Junior Timer to niezawodne rozwiązanie stosowane w połączeniach elektrozaworów oraz w instalacjach automatyki przemysłowej. Dzięki precyzyjnemu wykonaniu oraz wysokiej odporności chemicznej i mechanicznej idealnie sprawdza się w miejscach wymagających bezpiecznego przesyłu sygnałów elektrycznych. Produkt ten, oznaczony kodem 7000-70001-7500500, został zaprojektowany do współpracy z urządzeniami, które wymagają solidnych złączy kablowych o podwyższonej trwałości.
Główne zalety konektora Junior Timer
- Solidna konstrukcja – obudowa wykonana z wysokiej jakości tworzywa sztucznego, które charakteryzuje się znakomitą odpornością na oleje oraz czynniki chemiczne.
- Bezpieczne użytkowanie w szerokim zakresie napięć 0...230 V AC/DC z maksymalnym prądem roboczym 4 A.
- Wytrzymałość na trudne warunki pracy — szczelność na poziomie IP65 (zgodnie z normą EN IEC 60529), odporność na zapylenie i wodę, zapewniona przy prawidłowym montażu (złącze włożone i zablokowane).
- Długość przewodu 5 m pozwala na elastyczne prowadzenie instalacji nawet w rozbudowanych systemach automatyki.
- Materiał płaszcza zewnętrznego – PUR, podwyższa odporność kabla na ścieranie oraz wpływ olejów i chemikaliów.
- Trudnopalność przewodu zgodnie z międzynarodowymi normami bezpieczeństwa.
Typowe zastosowania konektora zaworowego Junior Timer
Konektor Junior Timer znajduje szerokie zastosowanie w instalacjach przemysłowych, gdzie niezawodność połączeń elektrycznych ma kluczowe znaczenie. Produkt ten jest idealnym wyborem do:
- Podłączania elektrozaworów w instalacjach pneumatycznych i hydraulicznych
- Systemów automatyki i sterowania maszynami przemysłowymi
- Linii produkcyjnych oraz urządzeń wymagających trwałych i bezpiecznych połączeń elektrycznych
- Aplikacji wymagających wysokiej odporności na oleje, chemikalia, promieniowanie UV oraz uszkodzenia mechaniczne
Parametry konstrukcyjne i techniczne

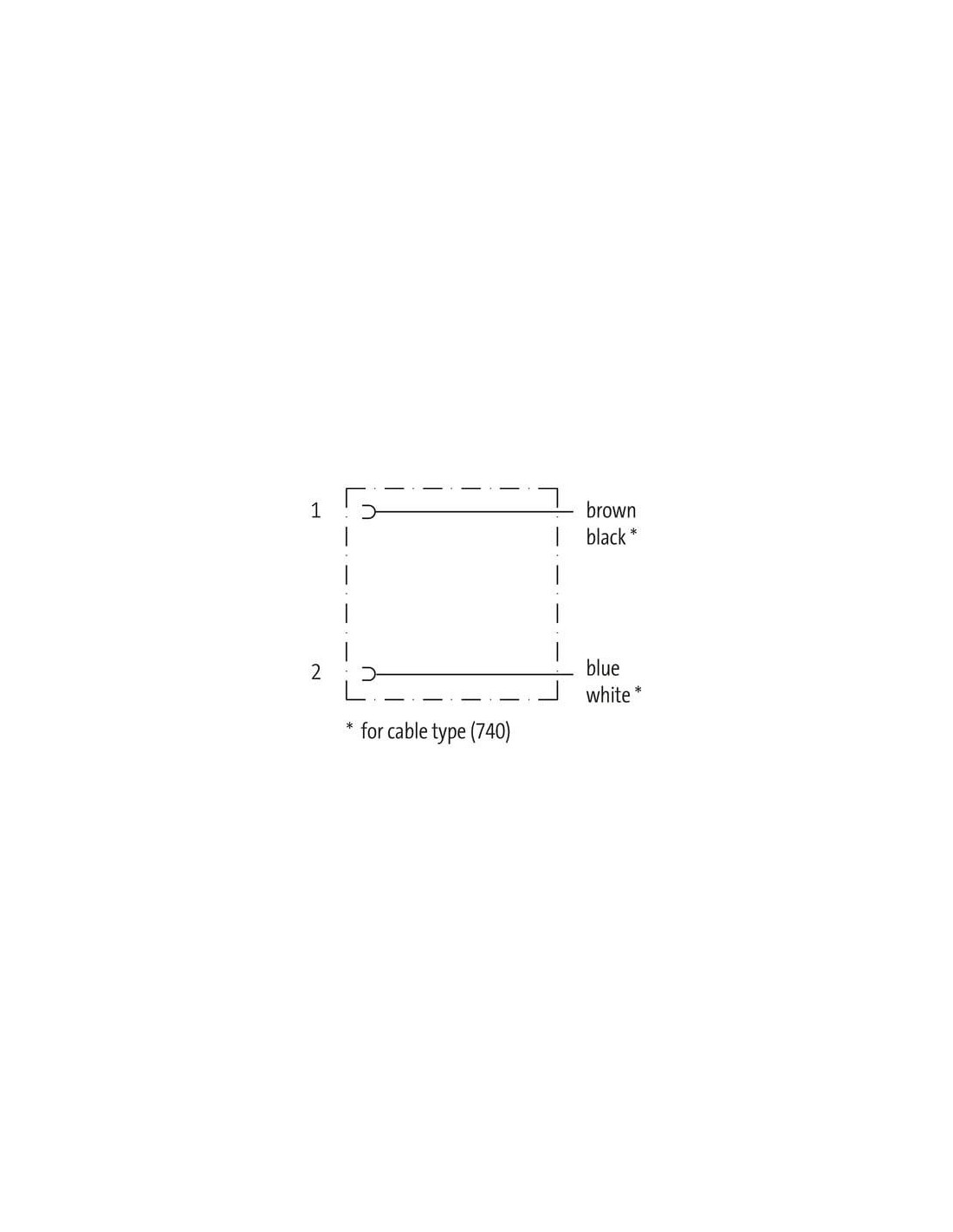

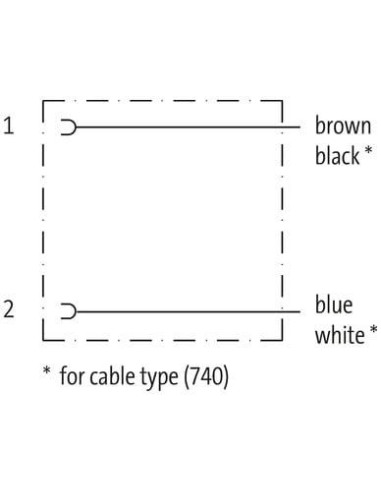

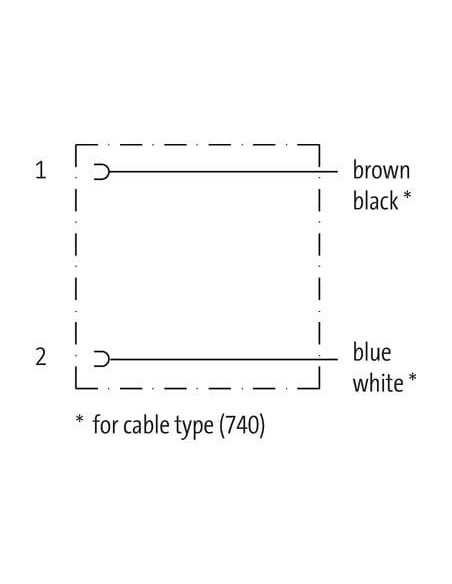

Konektor wyposażony jest w dwa przewody (brązowy/czarny oraz niebieski/biały – zależnie od wersji przewodu), oznaczenia zgodne ze schematami instalacyjnymi, co ułatwia szybką identyfikację. Średnica zewnętrzna przewodu wynosi zaledwie 5,9 mm, co ułatwia prowadzenie instalacji w ciasnych przestrzeniach roboczych. Elastyczność przewodu została zoptymalizowana dzięki wysokiej odporności na promieniowanie UV, ścieranie i zginanie.
Przemyślana konstrukcja konektora, w tym funkcjonalność klipsa mocującego oraz kompaktowe wymiary (60 x 24 mm), umożliwiają łatwy montaż oraz pewne, trwałe połączenie z gniazdem zaworu, co minimalizuje ryzyko nieprawidłowego działania układu. Konstrukcja spełnia wymagania dla klasy skrętki 5 oraz norm DIN i IEC, co zapewnia wysoką jakość przesyłu sygnałów i energii.
Wskazówki dotyczące instalacji i bezpieczeństwa
Podczas instalacji zaleca się stosowanie zabezpieczeń mechanicznych (np. opasek kablowych), które minimalizują obciążenia przewodu i chronią przed nadmiernym zginaniem – tylko wtedy zachowana zostaje pełna szczelność konektora na poziomie IP65. Wszystkie elementy przewodu są wolne od ołowiu i FCKW, zgodnie z aktualnymi wymaganiami środowiskowymi.
