Xtreme - Outdoor
Męski prosty
max. 24 V DC
3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

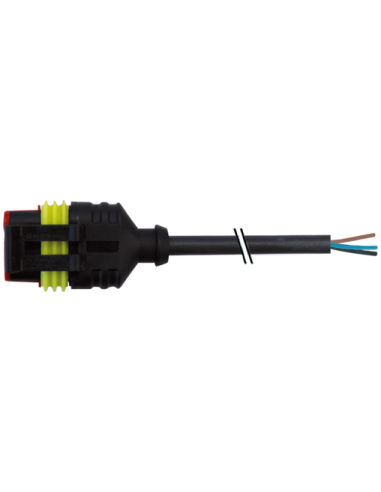

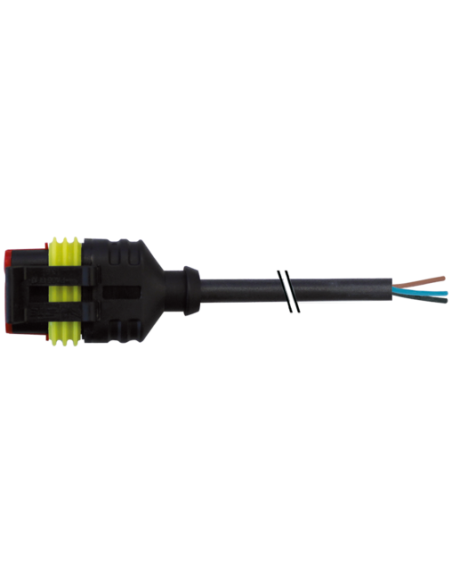

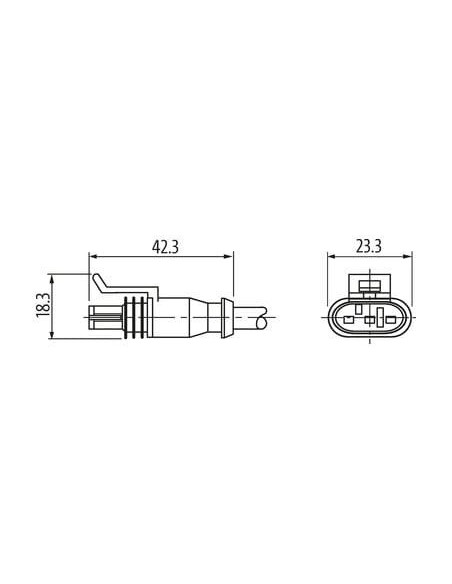

Konektor zaworowy SuperSeal 3-pin, żeński z wolnymi końcami kabli – 7072-73081-5130300
Konektor zaworowy SuperSeal 3-pin z przewodem o długości 3 m to profesjonalne rozwiązanie do wymagających aplikacji przemysłowych oraz motoryzacyjnych. Stosowany jest wszędzie tam, gdzie liczy się wysoka niezawodność połączeń elektrycznych oraz odporność na trudne warunki środowiskowe. Niezawodny system złącza zapewnia bezpieczeństwo pracy oraz długą żywotność, nawet w środowiskach narażonych na wilgoć, zapylenie czy działanie substancji chemicznych.
Zastosowanie konektora SuperSeal – Automatyka, przemysł, automotive
Konektory SuperSeal są powszechnie wykorzystywane w automatyce przemysłowej, systemach sterowania maszyn, instalacjach związanych z hydrauliką siłową oraz w branży motoryzacyjnej – jako złącza do czujników, elektrozaworów, siłowników oraz elementów wykonawczych.
- Profesjonalne połączenie w warunkach zewnętrznych i przemysłowych
- Idealny do elektrycznego połączenia elementów wykonawczych oraz czujników
- Sprawdza się w aplikacjach wymagających odporności na wodę i kurz (IP67)
- Możliwość zastosowania w pojazdach oraz maszynach mobilnych
Główne cechy złącza SuperSeal 1.5 – trwałość i bezpieczeństwo
Obudowa konektora wykonana jest z odpornego na chemię i oleje tworzywa sztucznego. Odpowiednie uszczelnienie (silikon) oraz jakość użytych materiałów zapewniają wysoki stopień ochrony przed czynnikami zewnętrznymi (stopień ochrony IP67 – przy włożeniu i zablokowaniu złącza). Dzięki temu połączenie jest niezawodne przez długie lata eksploatacji, nawet w sektorach narażonych na silne zanieczyszczenia oraz zmienne warunki pogodowe.
- Wytrzymały kabel PUR – elastyczność oraz odporność na ścieranie
- Zabezpieczenie przed drganiami i poluzowaniem – blokada zatrzaskowa
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do 125°C (konektor), od -40°C do 80°C (kabel, praca ciągła)
- Odporność na promieniowanie UV oraz działanie benzyn, olejów i substancji chemicznych
- 3 przewody o przekroju 0,75 mm² – zapewniają efektywny przepływ prądu do 8 A przez pojedynczy styk
- Łatwość instalacji – przewody z wolnymi końcami ułatwiają szybkie i pewne podłączenie
Wysokiej jakości złącze SuperSeal – budowa i podłączenie
Konektor żeński SuperSeal wyposażony jest w 3 kolorowe przewody: brązowy, niebieski oraz czarny, o długości 3 metrów. Odpowiednie oznaczenie przewodów pozwala na szybkie i bezproblemowe podłączanie w każdej aplikacji.

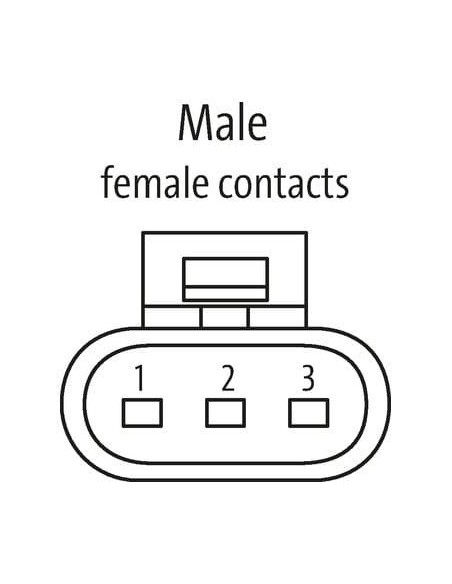

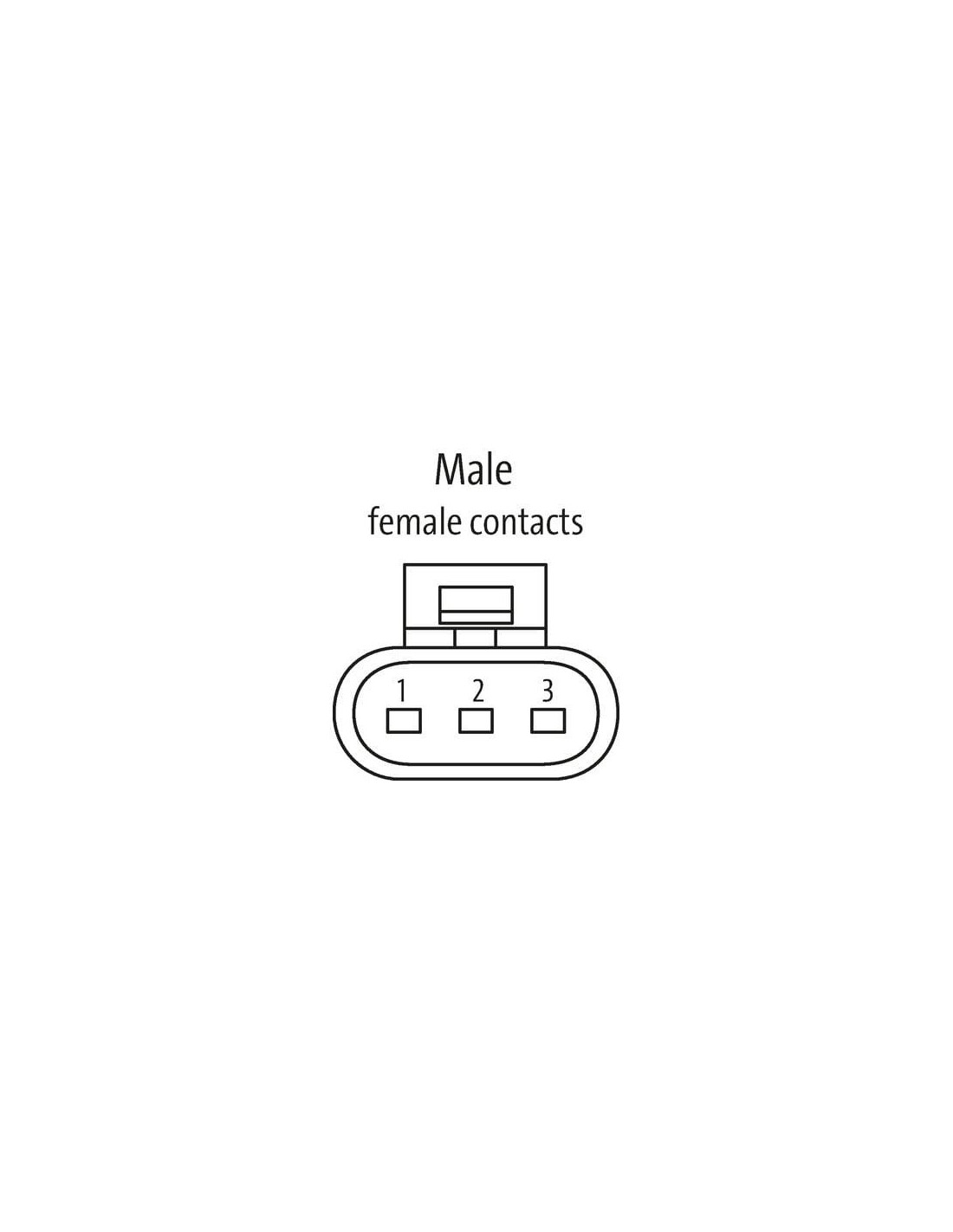

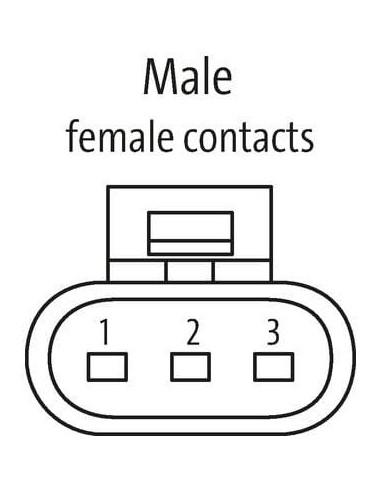

- Złącze 3-pinowe (żeńskie) – kompatybilne z męskimi złączami SuperSeal 1.5

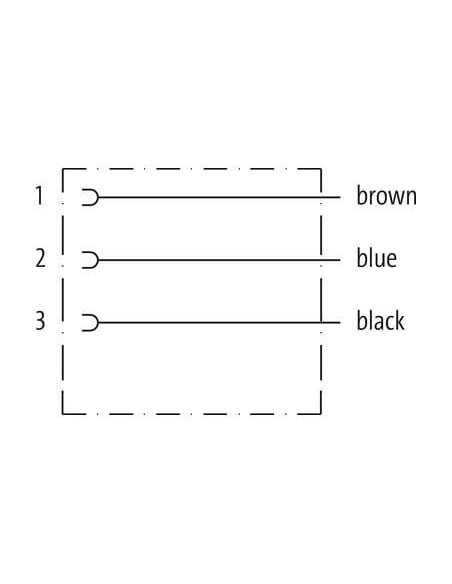

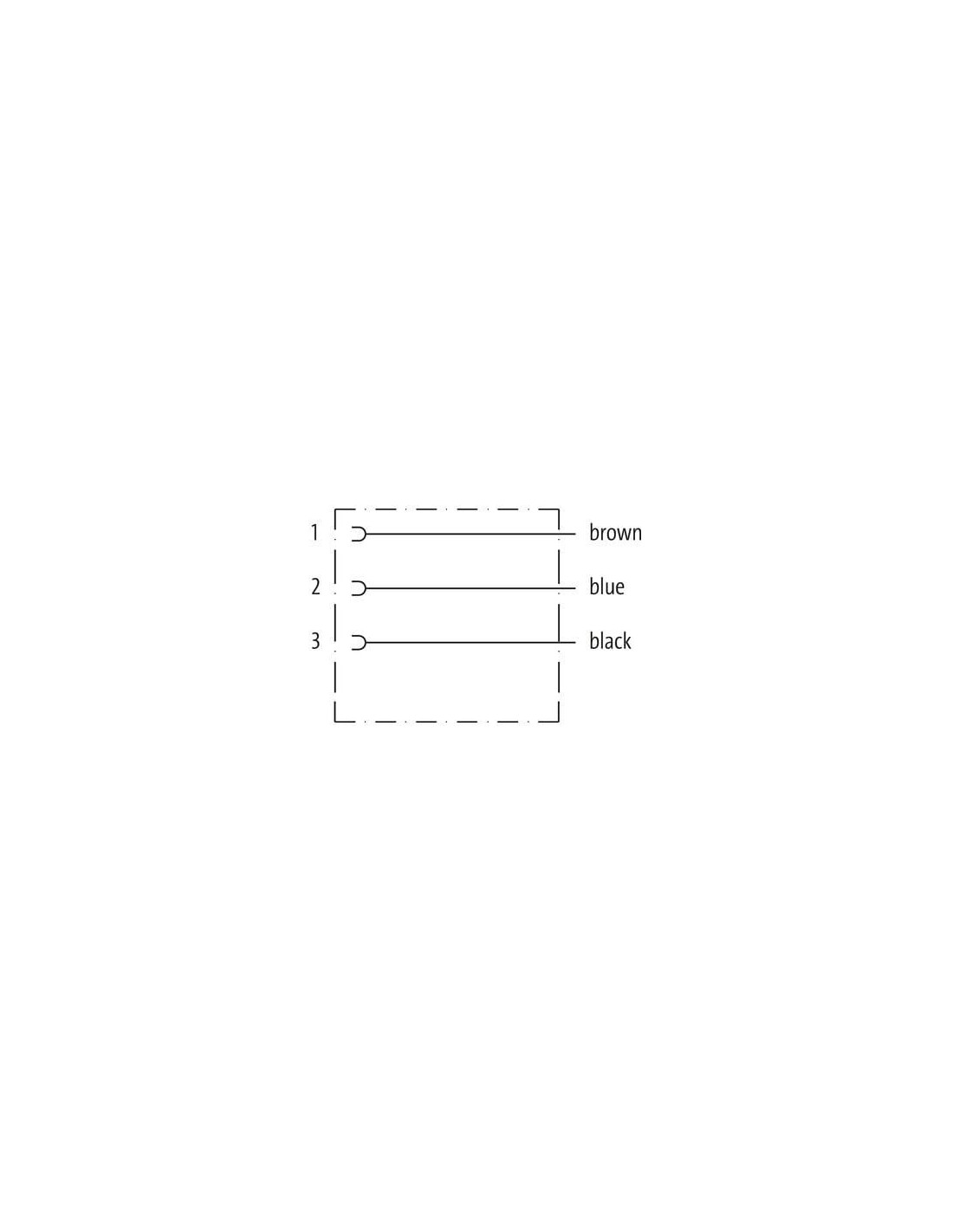

- Układ przewodów:
- Poz. 1 – brązowy
- Poz. 2 – niebieski
- Poz. 3 – czarny
- Cynowane styki – poprawiona odporność na korozję
- Przewody skręcane – zwiększona wytrzymałość na drgania i zginanie
Typowe zastosowania konektora zaworowego SuperSeal
Produkt jest rekomendowany wszędzie tam, gdzie wymaga się szczelnych, trwałych połączeń elektrycznych w trudnych warunkach środowiskowych:
- Systemy pojazdów użytkowych, rolniczych oraz budowlanych
- Przemysł automatyki i robotyki
- Maszyny drogowe oraz aplikacje terenowe
- Instalacje wymagające pracy w obecności środków chemicznych i olejów
Konektor SuperSeal spełnia wysokie standardy jakości, umożliwiając bezpieczną i efektywną pracę każdego systemu, który wymaga solidnego złącza o podwyższonych parametrach odpornościowych.
