MSUD
Typ CI (9.4 mm)
24 V AC/DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Gwint | M3 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 236 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

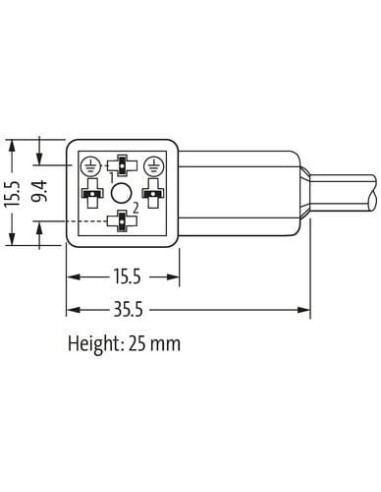

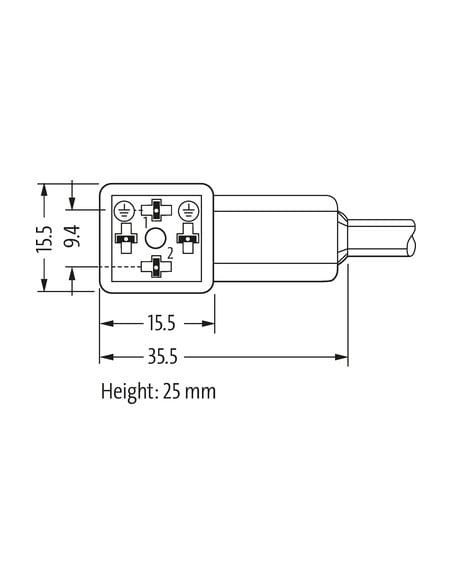

Korek zaworowy MSUD format CI 9,4 mm na kabel – 7000-94021-2360030
Korek zaworowy MSUD format CI 9,4 mm to wysokiej jakości złącze elektrozaworu przeznaczone do zastosowań przemysłowych, gdzie niezawodność oraz bezpieczeństwo użytkowania są kluczowe. Model 7000-94021-2360030 wyposażony jest w przewód o długości 0,3 m i spełnia rygorystyczne wymagania dotyczące ochrony środowiska, rezystancji oraz odporności na trudne warunki pracy.
Najważniejsze cechy techniczne i zalety korka zaworowego MSUD CI 9,4 mm
- Wysoka klasa szczelności IP67 – zapewnia pełną ochronę przed pyłem oraz chwilowym zanurzeniem w wodzie, dzięki czemu złącze idealnie sprawdza się w trudnych warunkach przemysłowych.
- Zabezpieczenie elektryczne – dioda LED sygnalizująca pracę oraz obwód zabezpieczający przed przepięciem i przeciążeniem gwarantują bezpieczną eksploatację.
- Szeroki zakres temperatur pracy – praca w temperaturach od -25°C do +85°C pozwala na wykorzystanie produktu zarówno wewnątrz, jak i na zewnątrz budynków oraz w środowiskach narażonych na zmienne warunki atmosferyczne.
- Wytrzymała obudowa – wykonana z odpornego na chemikalia i oleje tworzywa sztucznego, co czyni produkt trwałym i niezawodnym nawet przy długotrwałej pracy w agresywnym środowisku.
- Kabel wysokiej jakości – zastosowanie przewodu PUR o wysokiej odporności na ścieranie i elastyczności gwarantuje długą żywotność oraz niezawodność transmisji sygnału.
Zastosowania korka zaworowego MSUD format CI 9,4 mm
Korek zaworowy MSUD o rozmiarze 9,4 mm znajduje zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej, takich jak:
- Sterowanie zaworami elektromagnetycznymi w instalacjach pneumatycznych i hydraulicznych,
- Podłączanie cewek elektrozaworów w maszynach produkcyjnych,
- Kontrola oraz diagnostyka pracy elementów wykonawczych automatyki,
- Systemy transportu, urządzenia pakujące, linie montażowe.
Bezpieczeństwo oraz łatwość montażu
Montaż na gwincie M3 oraz blokada przykręcana zapewniają pewne i szczelne połączenie elektryczne. Zastosowanie wytrzymałego przewodu 3-żyłowego umożliwia niezawodne przesyłanie sygnału sterującego i mocy. Produkt został zaprojektowany z myślą o ochronie mechanicznej przewodu – zaleca się stosowanie odpowiednich uchwytów i ograniczników naprężeń.
Parametry kabla – trwałość i elastyczność
Kabel w standardzie PUR, odporny na ścieranie, oleje i substancje chemiczne, sprawdzi się zarówno w aplikacjach stałych, jak i ruchomych. Przewód wykazuje wysoką odporność na zginanie, skręcanie oraz wielokrotne cykle ruchu, co gwarantuje długą żywotność nawet w bardzo wymagających warunkach eksploatacji.
Podsumowanie – korek zaworowy 7000-94021-2360030
Korek zaworowy MSUD format CI 9,4 mm to niezawodne i uniwersalne rozwiązanie do przemysłowych systemów automatyki i sterowania. Dzięki wysokiej klasie ochrony, wytrzymałej konstrukcji oraz zabezpieczeniom elektrycznym, złącze zapewnia bezpieczną i stabilną pracę w najbardziej wymagających warunkach.
