Xtreme - Outdoor

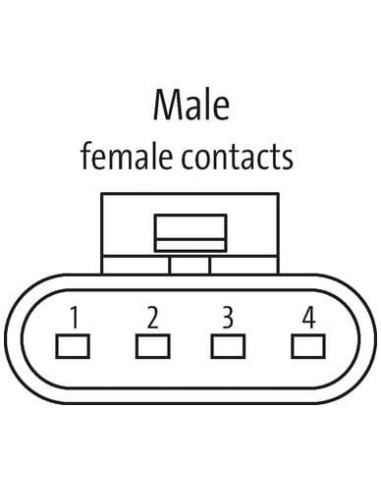

Męski prosty
max. 24 V DC
4-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

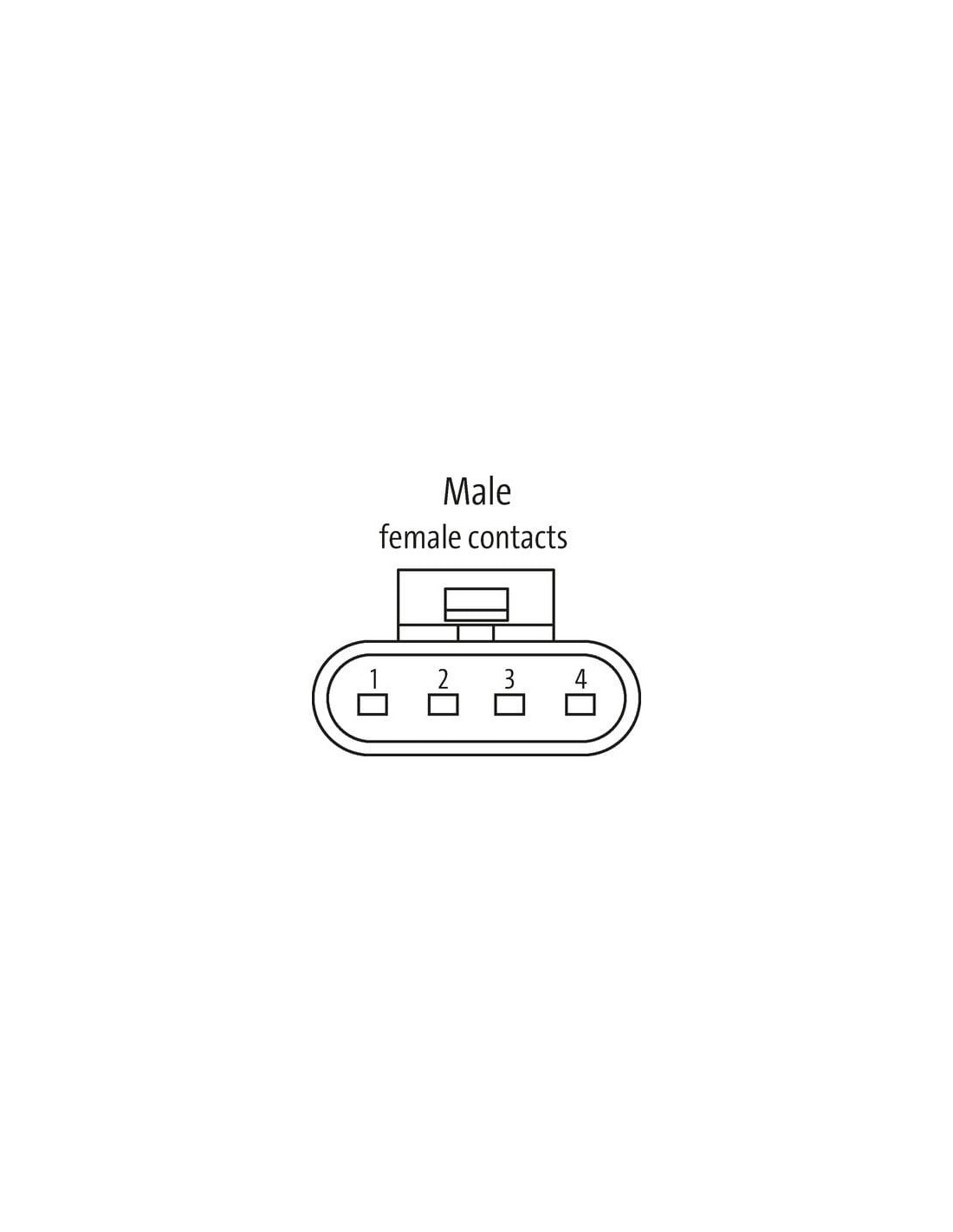

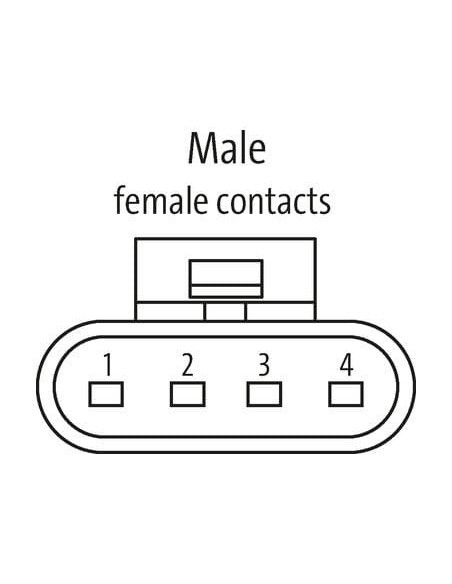

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 7 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 514 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,79 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 58 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

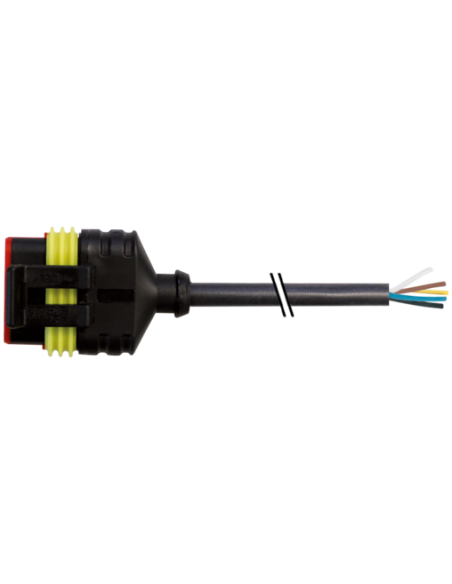

Konektor zaworowy SuperSeal żeński z wolnymi końcami przewodów – 7072-73161-5140750
Konektor zaworowy SuperSeal żeński z wolnymi końcami przewodów to niezawodne rozwiązanie przeznaczone do wymagających zastosowań przemysłowych oraz motoryzacyjnych, gdzie kluczowe są trwałość, szczelność i pewność połączenia nawet w trudnych warunkach otoczenia.
Profesjonalne zastosowanie konektora SuperSeal w automatyce i motoryzacji
Złącze SuperSeal to jeden z najczęściej wybieranych standardów w instalacjach samochodowych, maszynowych oraz automatyki przemysłowej. Zapewnia szczelność i ochronę połączeń nawet w środowiskach narażonych na wilgoć, pył oraz oleje. Dzięki wysokiemu stopniowi ochrony IP67 konektor może być stosowany na zewnątrz i w miejscach o podwyższonym poziomie zanieczyszczeń.
- Uniwersalne zastosowanie: instalacje maszynowe, automotive, urządzenia rolnicze, elektryka przemysłowa, systemy automatyki.
- Solidne zamknięcie blokadą zatrzaskową gwarantujące pewność połączenia nawet w przypadku wibracji i drgań.
- Odporność na warunki atmosferyczne, chemikalia i oleje dzięki zastosowaniu wysokiej jakości materiałów obudowy oraz uszczelki silikonowej.
Najważniejsze cechy i zalety konektora zaworowego SuperSeal 7072-73161-5140750
Złącze posiada cztery piny i jest przystosowane do napięcia pracy do 24 V DC oraz maksymalnego natężenia prądu 7 A na styk. Przewód o długości 7,5 metra zakończony jest wolnymi końcami, co umożliwia dowolną konfigurację podłączenia.

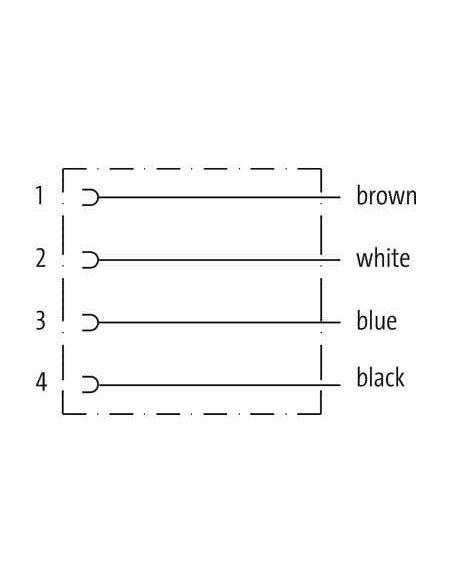

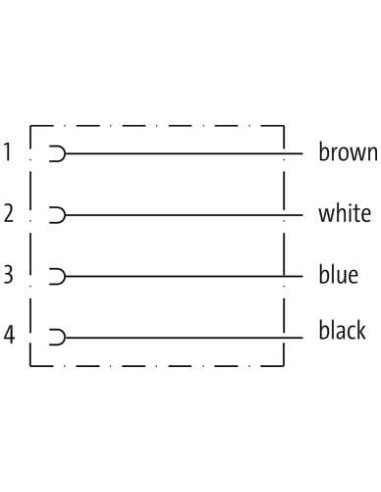

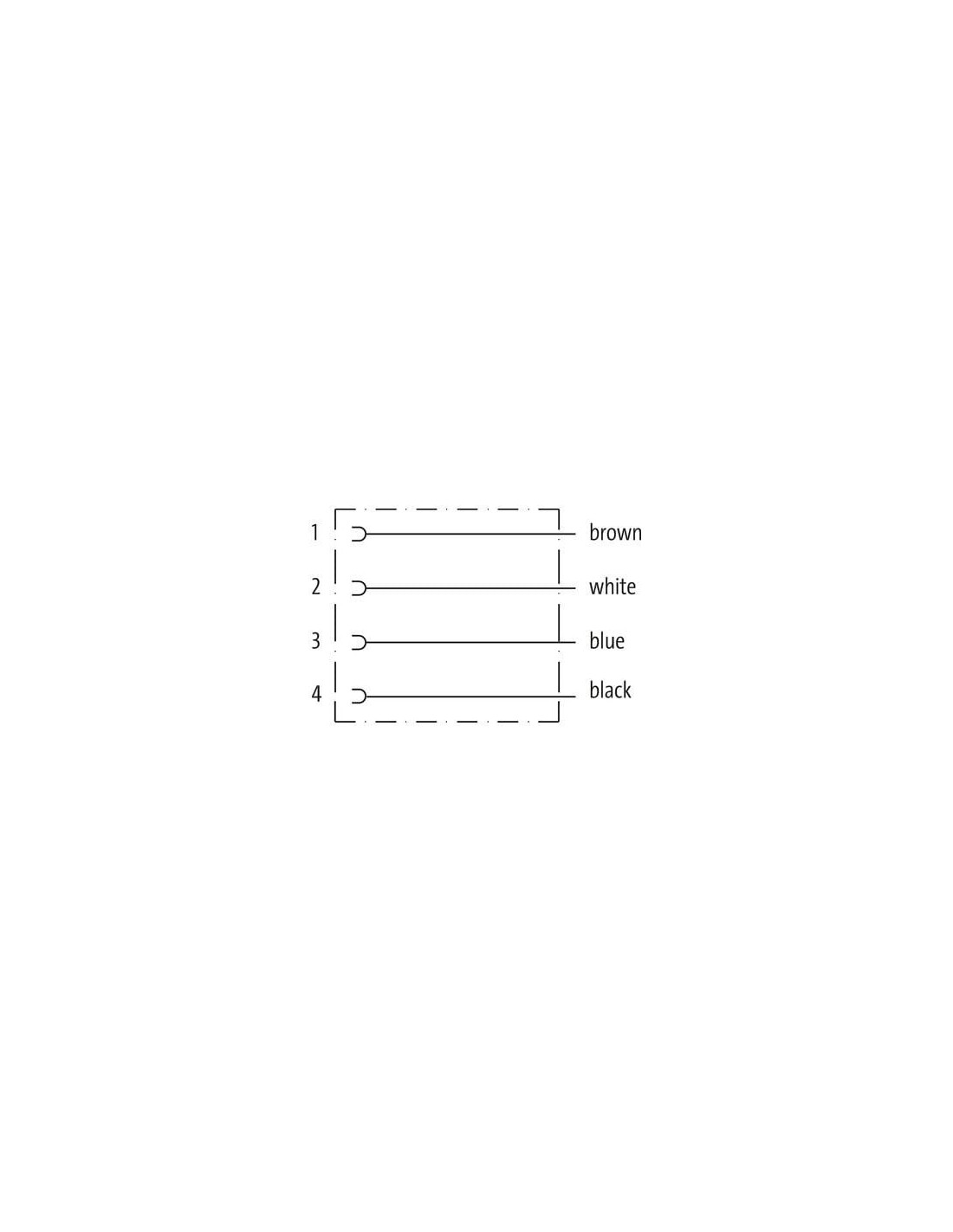

- Przezroczysta identyfikacja żył: brązowa, biała, niebieska oraz czarna – zgodnie ze standardami przemysłowymi.
- Odporna na promieniowanie UV izolacja zgodna z DIN EN ISO 4892-2 A.
- Wytrzymałość na płomień zgodnie z UL 1581 oraz odporność na benzynę i oleje.
- Długi okres eksploatacji – przewód przystosowany do wielokrotnego gięcia (do 2 milionów cykli).
- Zakres temperatur pracy: od -40°C do 125°C (na złączu) oraz od -25°C do 80°C (na kablu w ruchu).

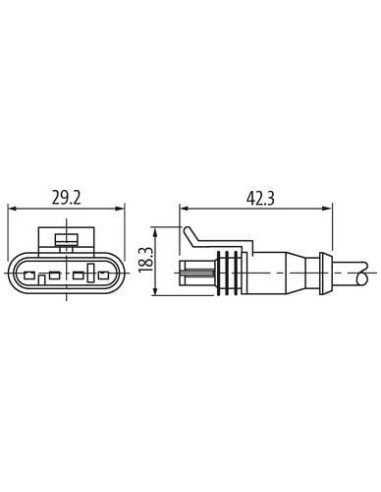

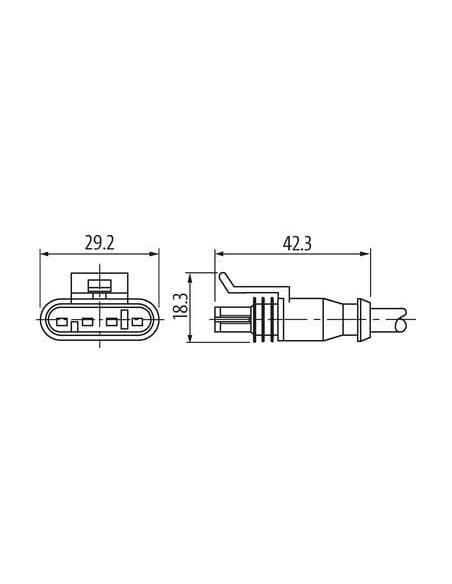

Specyfikacja montażowa i konstrukcyjna
Obudowa konektora została wykonana z wytrzymałego tworzywa sztucznego, natomiast powłoka przewodu to elastyczny, trwały PUR. Złącze jest zgodne z formą konstrukcyjną AMP SuperSeal 1.5, co zapewnia kompatybilność z wieloma systemami i urządzeniami dostępnymi na rynku. Średnica zewnętrzna przewodu wynosi 5,7 mm, a przewody składają się ze skrętki miedzianej klasy 6.
Dzięki specjalnemu systemowi zatrzaskowemu oraz wysokiej odporności na warunki środowiskowe, prezentowany konektor SuperSeal doskonale sprawdzi się w aplikacjach wymagających szczelności i bezpieczeństwa elektrycznego nawet w ekstremalnych warunkach użytkowania.
- Typ połączenia: wolne końce przewodów ułatwiające integrację z istniejącymi instalacjami.
- Możliwość użycia z peszlami ochronnymi o średnicy wewnętrznej 11 mm.
- Brak diody LED – pełna kompatybilność z aplikacjami standardowymi i specjalistycznymi.
- Materiał izolacji przewodów: PP (polipropylen).
Typowe zastosowania konektora SuperSeal żeńskiego
Element ten znajduje zastosowanie m.in. w:
- instalacjach samochodowych i motoryzacji ciężkiej,
- maszynach rolniczych i budowlanych,
- systemach automatyki przemysłowej,
- urządzeniach narażonych na trudne warunki środowiskowe (wilgoć, pył, tłuszcze),
- instalacjach rozproszonych, gdzie wymagana jest łatwa i szybka wymiana okablowania.
Konektor zaworowy SuperSeal żeński z wolnymi końcami przewodów to idealny wybór dla profesjonalnych instalatorów, serwisów oraz producentów maszyn, gdzie kluczowe są niezawodność, bezpieczeństwo oraz prostota montażu.
