MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 216 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 63,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

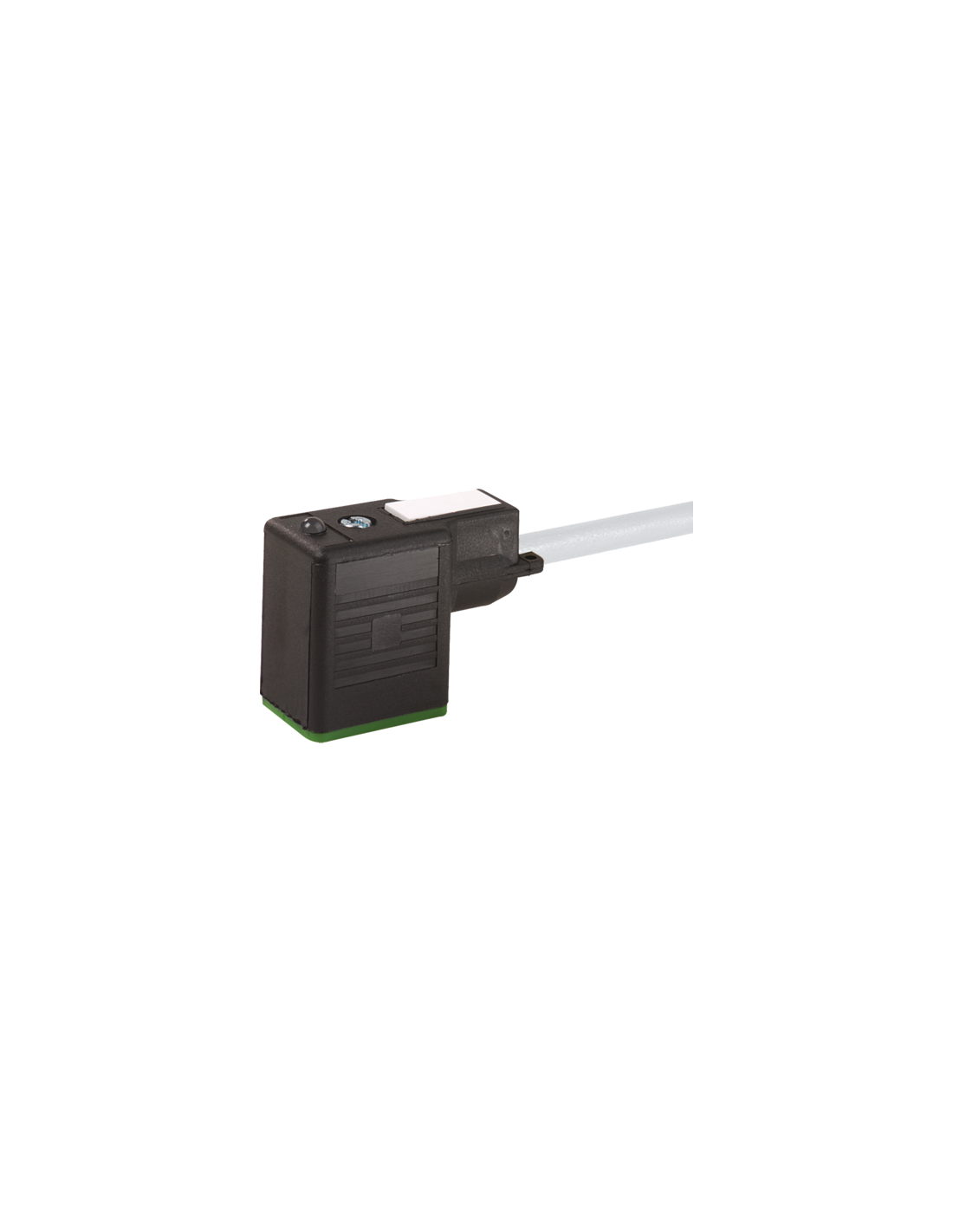

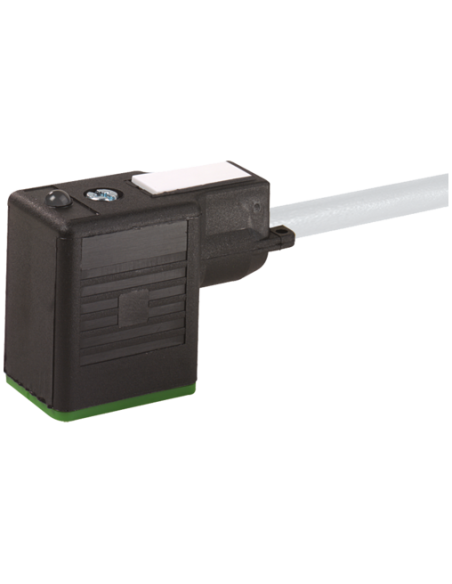

Konektor zaworowy MSUD typ BI 11mm – Zastosowania przemysłowe i automatyka
Konektor zaworowy MSUD typ BI 11mm o kodzie produktu 7000-11021-2161000 to wysokiej jakości złącze elektryczne przeznaczone do połączeń elektrozaworów oraz urządzeń automatyki przemysłowej. Produkt ten charakteryzuje się solidną konstrukcją i niezawodnością działania, dlatego znajduje szerokie zastosowanie w systemach przemysłowych, gdzie wymagana jest trwałość, odporność na czynniki zewnętrzne oraz stabilność połączeń.
Właściwości i zalety konektora zaworowego MSUD BI
- Uniwersalne zastosowanie – doskonały do instalacji w elektrozaworach, siłownikach, czujnikach oraz innych urządzeniach wymagających szybkiego i trwałego podłączenia elektrycznego.
- Wytrzymałość mechaniczna – obudowa wykonana z wysokogatunkowego tworzywa PBT gwarantuje odporność na uszkodzenia, wstrząsy i uderzenia mechaniczne.
- Odporność chemiczna i na oleje – sprawdzi się w trudnych warunkach przemysłowych, takich jak hale produkcyjne, instalacje maszynowe oraz linie montażowe.
- Stopień ochrony IP67 – zapewnia ochronę przed kurzem i krótkotrwałym zanurzeniem w wodzie (przy prawidłowej instalacji zgodnie z zaleceniami producenta).
- Wskaźnik LED – wbudowana dioda LED (kolor żółty) ułatwia diagnostykę stanu połączenia – szybka kontrola obecności napięcia.
- Dodatkowy obwód ochronny – wyposażony w diodę Zenera, zwiększa ochronę przed przepięciami, co jest istotne w aplikacjach o podwyższonym ryzyku przepięć.
- Łatwy montaż – szybki i bezpieczny montaż za pomocą śrub M3, adapterów oraz obejm kablowych.
Kabel do zastosowań przemysłowych – odporność i wygoda
Zintegrowany kabel o długości 10 m zapewnia wygodę instalacji nawet w rozbudowanych maszynach i liniach produkcyjnych. Kabel posiada solidny płaszcz PVC o podwyższonej wytrzymałości (szary kolor, twardość 80 ± 5 Shore A), a także wysoką odporność na ścieranie, oleje oraz szeroki zakres temperatur pracy:
- Temperatura pracy: od -30°C do +70°C (przy instalacji stałej)
- Odporność na płomień zgodna z UL 1581 oraz IEC 60332-2-2
- Brak szkodliwych dodatków – kabel bez ołowiu, kadmu, FCKW i silikonu
Typowe zastosowania konektora MSUD BI 11mm
Konektor zaworowy MSUD BI 11mm znajduje zastosowanie w:
- Przemysłowych systemach automatyki
- Integracji siłowników pneumatycznych i hydraulicznych
- Podłączeniach elektrozaworów maszyn i urządzeń produkcyjnych
- Sterowaniu procesami z wykorzystaniem PLC oraz rozproszonych systemów I/O
- Systemach transportowych, liniach montażowych i maszynach pakujących
Parametry użytkowe i montażowe
- Maksymalny prąd roboczy na styk: 4 A
- Praca w zakresie napięć AC 19,2–28,8 V oraz DC 18–30 V
- Przewody: 3 żyły (czarny 1, czarny 2, zielono-żółty PE) – odpowiednia separacja i szybka identyfikacja przewodów
- Bardzo dobre właściwości izolacyjne oraz odporność na zakłócenia
- Małe wymiary konektora (11 x 21,5 x 45 mm) pozwalają na montaż w miejscach o ograniczonej przestrzeni
Podsumowanie – konektor zaworowy MSUD BI 11mm do automatyzacji
Konektor zaworowy MSUD typ BI 11mm 7000-11021-2161000 to niezawodne rozwiązanie dedykowane do aplikacji przemysłowych, automatyki oraz systemów sterowania, gdzie liczy się wysoka odporność i długotrwała eksploatacja. Dzięki zintegrowanemu kablowi oraz elementom zabezpieczającym, pozwala na szybki montaż i bezpieczne użytkowanie nawet w najbardziej wymagających warunkach. Jest to idealny wybór dla profesjonalistów ceniących jakość, bezpieczeństwo i niezawodność.
