Xtreme - Outdoor

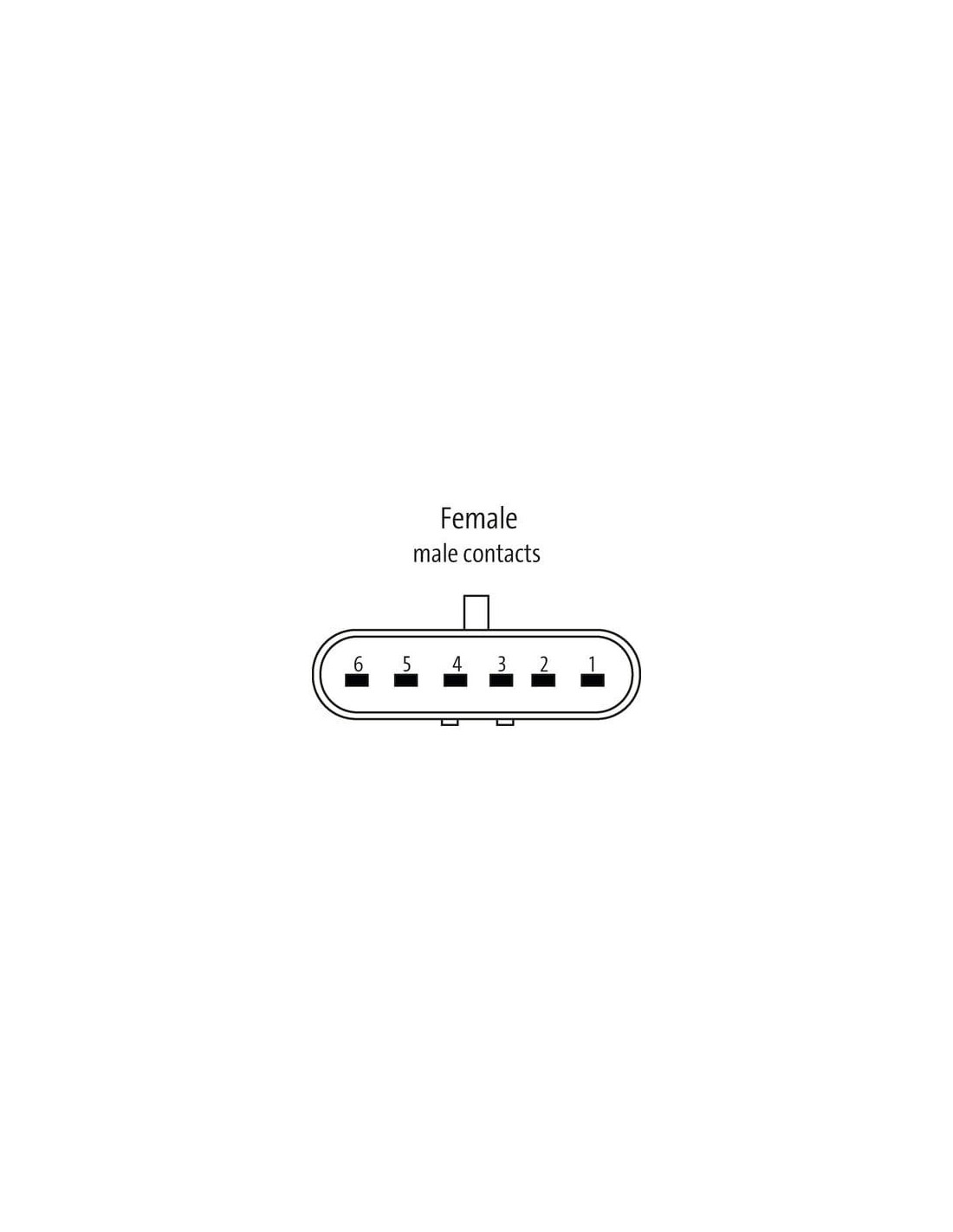

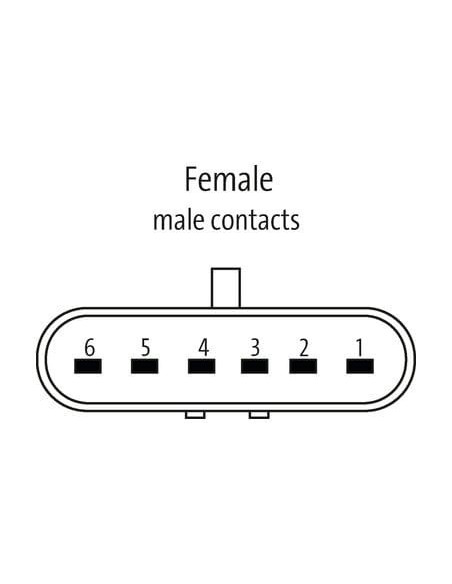

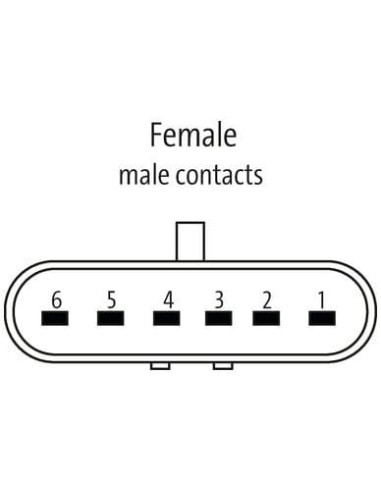

Żeński proste
max. 24 V DC
6-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. (40 °C) | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | TPU |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

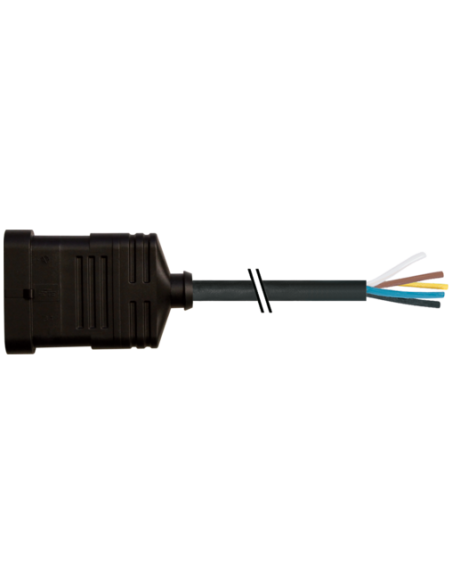

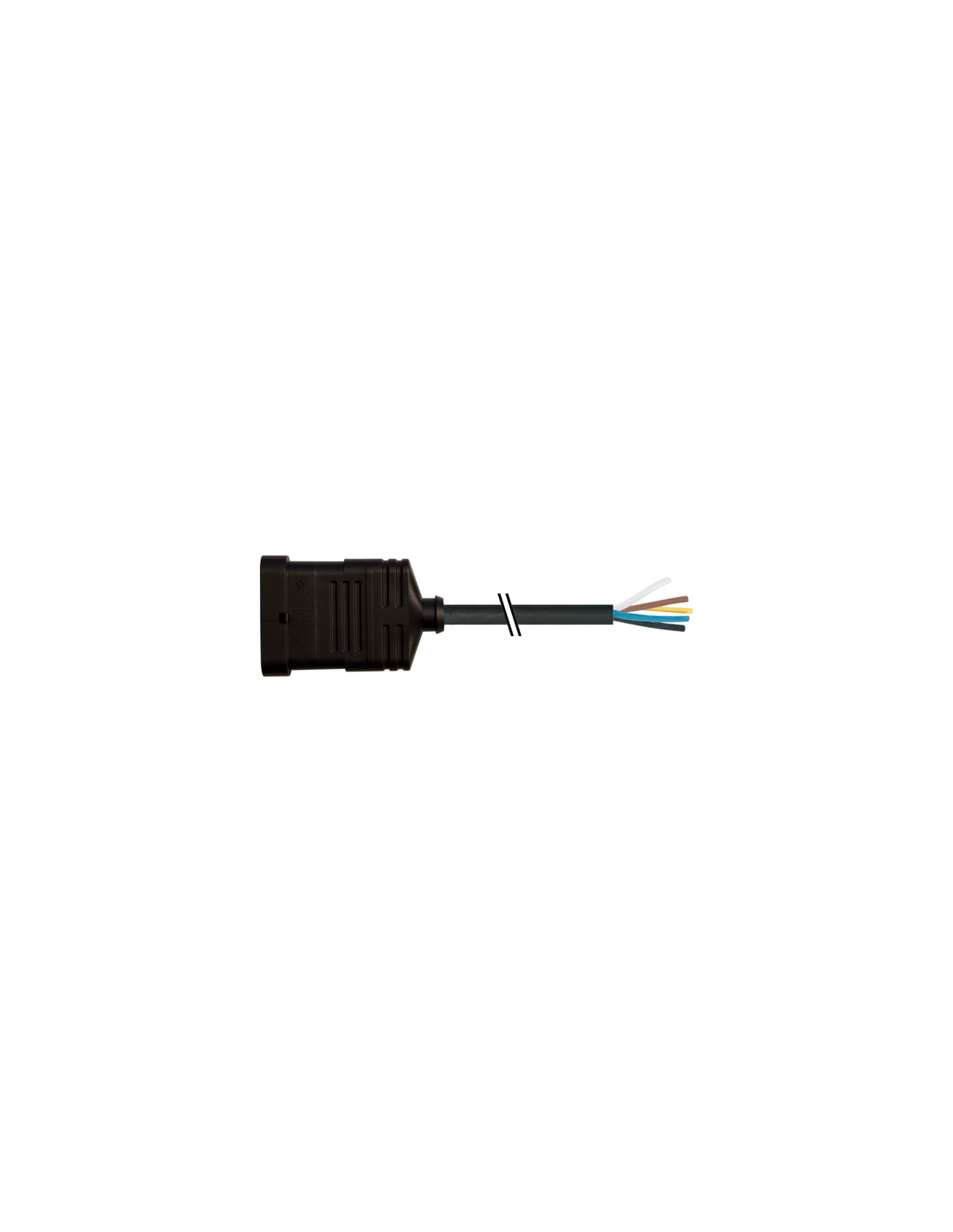

Złącze SuperSeal 6-pinowe do instalacji zewnętrznych – kabel 10 m
Złącze SuperSeal o długości 10 metrów przeznaczone jest do profesjonalnych instalacji elektrycznych, szczególnie tam, gdzie wymagana jest wysoka niezawodność oraz odporność na warunki zewnętrzne. Produkt wyposażony jest w 6 wyprowadzeń, dzięki czemu sprawdzi się nawet w bardziej rozbudowanych układach automatyki i sterowania.
Wytrzymałość i bezpieczeństwo w trudnych warunkach – IP67
Obudowa złącza wykonana jest z wytrzymałego tworzywa sztucznego o doskonałej odporności chemicznej oraz na oleje. Uszczelka silikonowa i blokada zatrzaskowa zapewniają stopień ochrony IP67, co gwarantuje pełną ochronę przed pyłem oraz krótkotrwałym zanurzeniem w wodzie – idealny wybór do zastosowań na zewnątrz i w przemyśle.
Specyfikacja elektryczna – doskonała przewodność i trwałość
Wewnątrz znajdują się styki wykonane ze stopu miedzi pokrywane cyną, umożliwiające przesył prądu o natężeniu do 6 A na każdy pin przy napięciu do 24 V DC. Niezależne tory sygnałowe zapewniają odpowiednią separację i bezpieczeństwo całej instalacji. Złącze nie posiada dodatkowych komponentów elektronicznych ani wskaźników LED, co przekłada się na niezawodność i prostotę użytkowania.
Przeznaczenie i typowe zastosowania złącza SuperSeal
To złącze 6-pinowe SuperSeal znajduje szerokie zastosowanie w:
- motoryzacji – wiązki elektryczne w pojazdach, systemy oświetleniowe, zasilanie czujników
- automatyce przemysłowej – podłączanie czujników, siłowników, przetworników w sterownikach PLC
- maszynach rolniczych i budowlanych – wszędzie tam, gdzie liczy się obciążalność i odporność na czynniki zewnętrzne
- systemach oświetleniowych LED do pracy w trudnych warunkach atmosferycznych

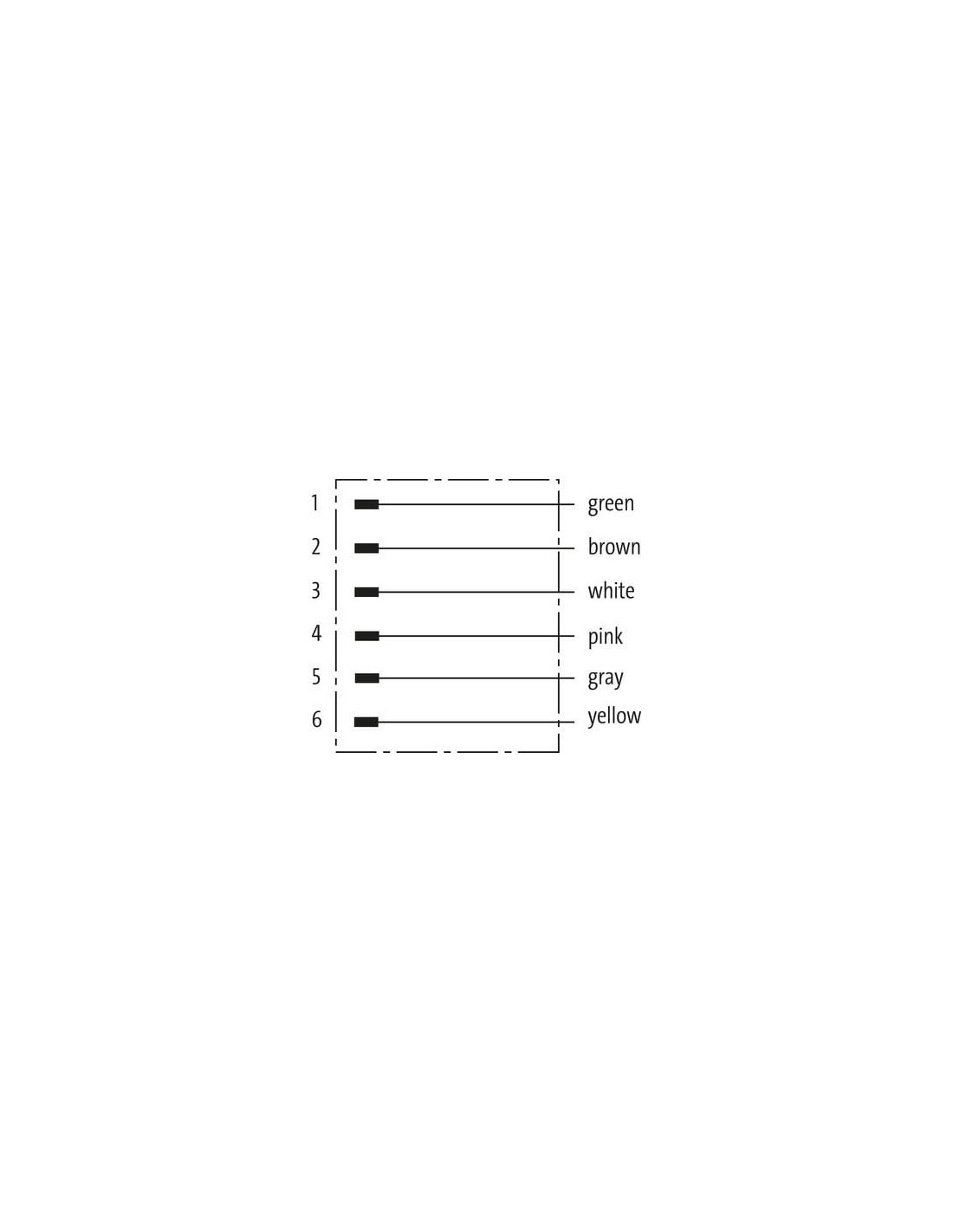

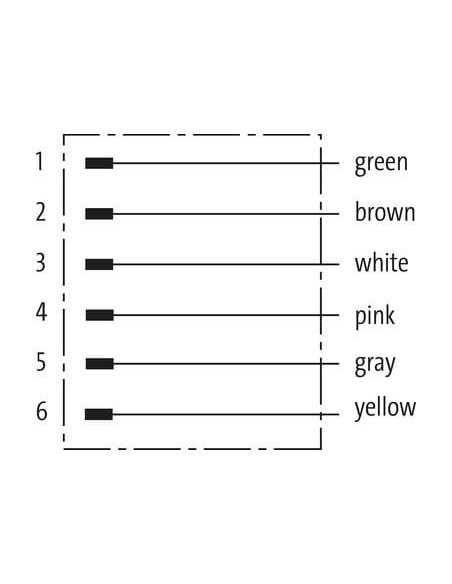

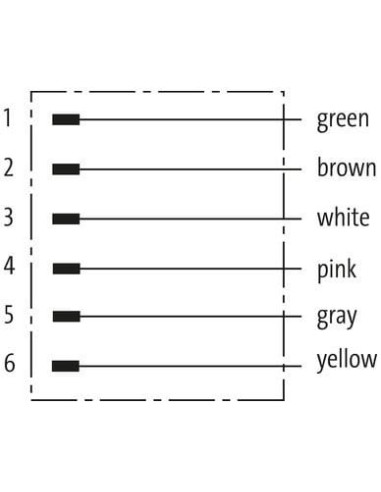

Budowa przewodu i oznaczenia kolorów
Produkt posiada przewód o długości 10 m zakończony otwartymi żyłami, co umożliwia łatwą i indywidualną adaptację do potrzeb instalacji. Standardowe kolory przewodów ułatwiają poprawny montaż:
- Zielony
- Brązowy
- Biały
- Różowy
- Szary
- Żółty
Kompaktowe wymiary i łatwy montaż
Kompaktowa konstrukcja złącza (długość 66,1 mm, szerokość 17 mm) pozwala na montaż w miejscach o ograniczonej przestrzeni. Montaż wtykowy typu „włożone i zablokowane” oraz przemyślana blokada zatrzaskowa gwarantują pewność połączenia i wygodę prac instalacyjnych.
Odporność na ekstremalne temperatury
Złącze przystosowane jest do pracy w zakresie temperatur od -40°C do 125°C (w zależności od jakości kabla), co sprawia, że może być wykorzystywane zarówno w pojazdach, jak i maszynach pracujących na zewnątrz przez cały rok.
Najważniejsze zalety złącza SuperSeal 6-pin
- Solidna ochrona IP67 do zastosowań zewnętrznych
- Kompaktowe i uniwersalne – szeroki zakres aplikacji
- Długość przewodu 10 m z otwartymi końcówkami ułatwia instalację
- 6 niezależnych torów sygnałowych
- Odporność na czynniki chemiczne i oleje
- Szybki i pewny montaż dzięki blokadzie zatrzaskowej
- Bezpieczeństwo i trwałość w trudnych warunkach pracy
