Xtreme - Outdoor
Żeński proste
max. 24 V DC

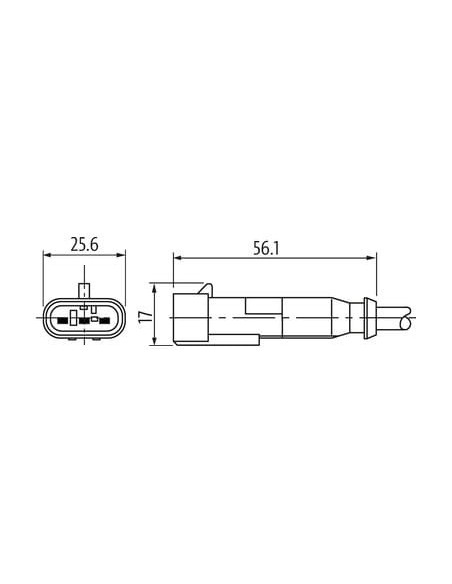

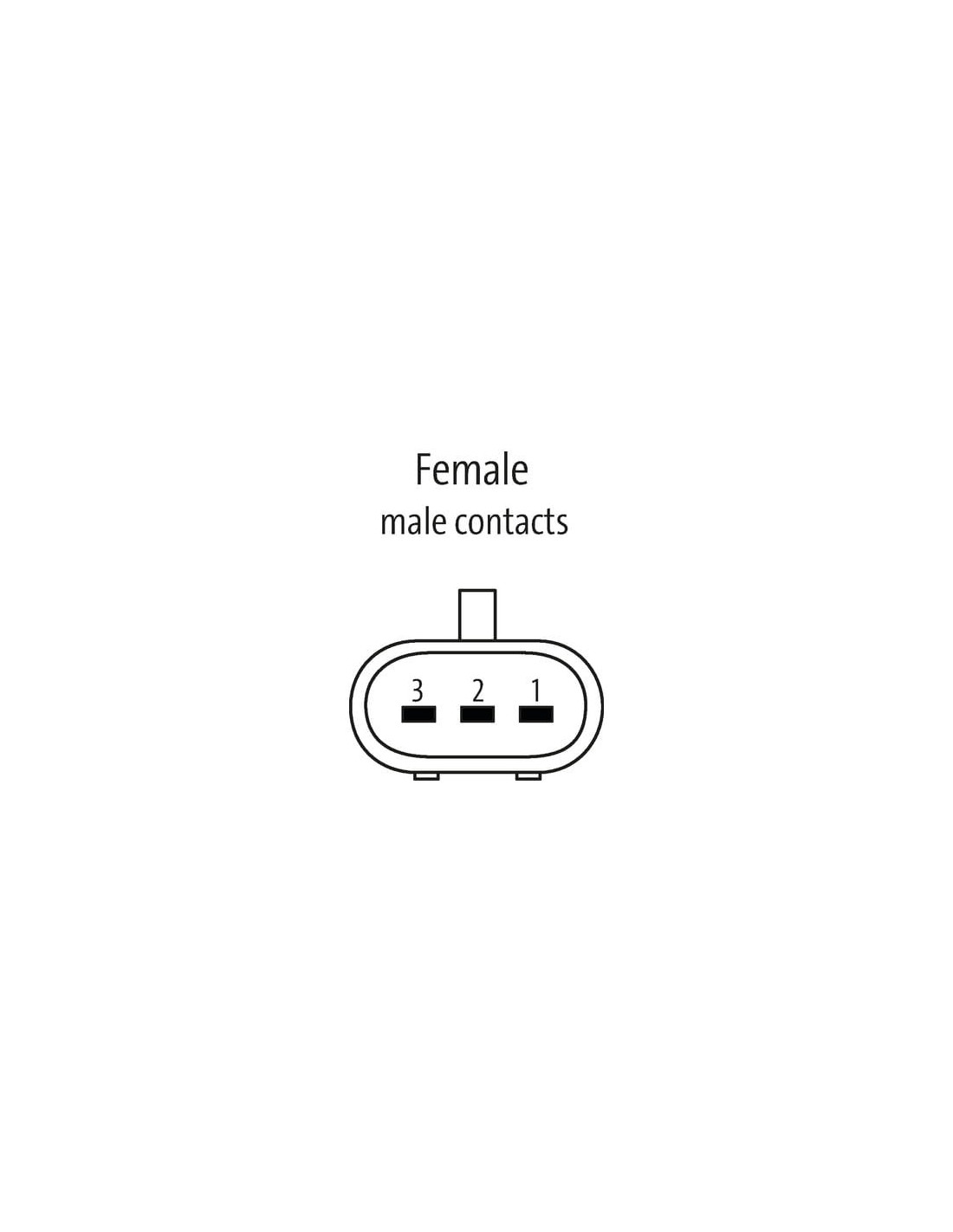

3-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

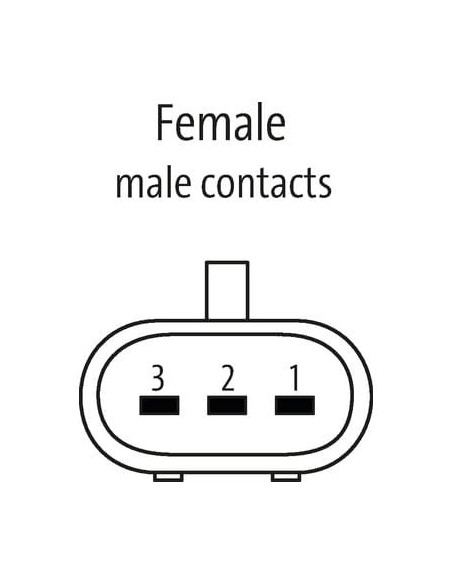

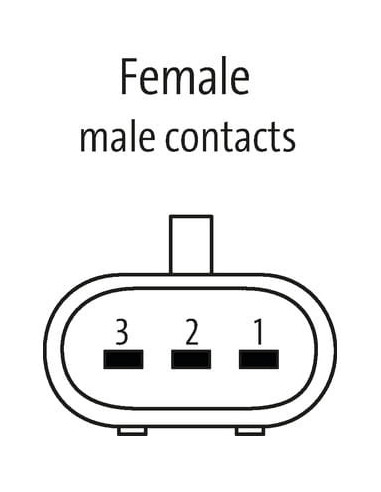

| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 513 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,75 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 10 x Outer diameter |

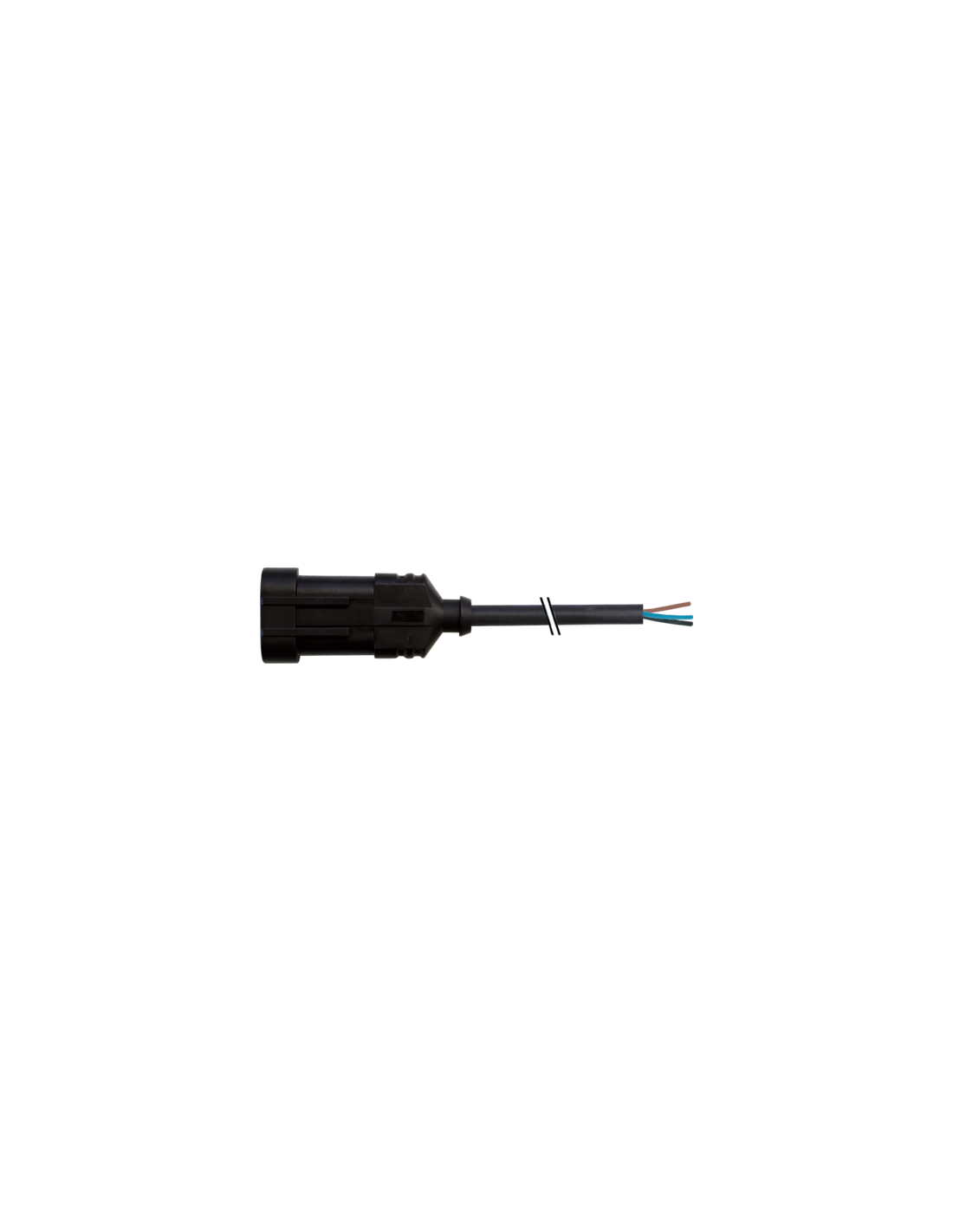

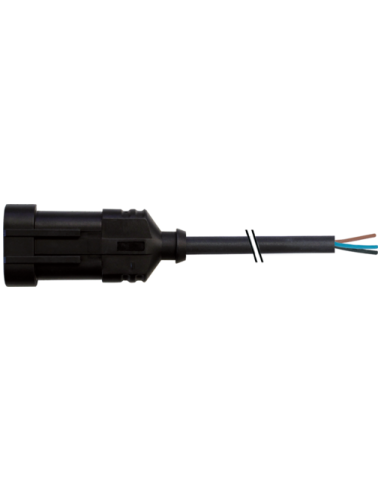

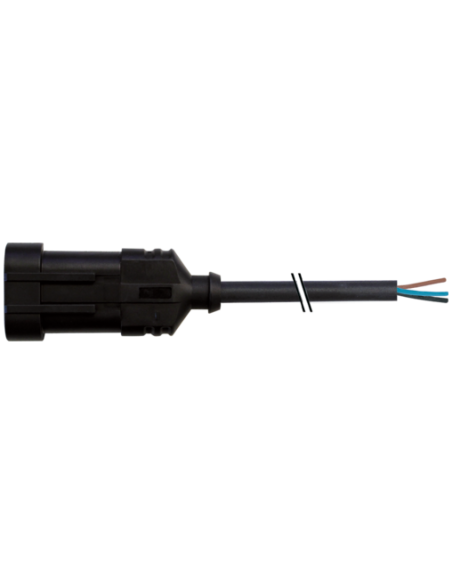

Konektor zworowy SuperSeal męski z wolnym kablem – 3 piny, 1,5 m, kod: 7072-73381-5130150
Konektor zworowy SuperSeal męski z wolnym kablem o długości 1,5 m to niezawodne i wszechstronne połączenie elektryczne, przeznaczone do zastosowań wymagających odporności na trudne warunki środowiskowe. Produkt dedykowany jest do pracy w systemach automatyki, maszynach przemysłowych, pojazdach oraz instalacjach zewnętrznych.
Zastosowanie konektora SuperSeal – niezawodne połączenia elektryczne
Konektor SuperSeal 3-pinowy wyróżnia się wyjątkową szczelnością (klasa ochrony IP67), co czyni go idealnym wyborem w miejscach narażonych na działanie wody, wilgoci, kurzu oraz zanieczyszczeń chemicznych i olejowych. Zastosowanie blokady zatrzaskowej zapewnia pewne i trwałe połączenie, eliminując problem przypadkowego rozłączenia przewodu.
- Idealny do instalacji samochodowych i maszynowych
- Możliwy montaż w aplikacjach outdoorowych (odporność na UV i warunki atmosferyczne)
- Sprawdzi się w systemach automatyki i robotyki
- Doskonały do rozwiązań wymagających wysokiego poziomu szczelności i niezawodności
Budowa i materiały – trwałość oraz odporność na warunki zewnętrzne
Obudowa konektora została wykonana z wytrzymałego tworzywa sztucznego o wysokiej odporności chemicznej i mechanicznej. Wysokiej jakości uszczelka silikonowa gwarantuje szczelność połączenia, natomiast płaszcz kabla z PUR cechuje się odpornością na ścieranie, oleje oraz działanie czynników atmosferycznych. Przewody wewnętrzne są izolowane polipropylenem (PP), a same styki wykonano ze stopu miedzi z powłoką cynowaną, co zapewnia optymalne przewodnictwo oraz trwałość.
Bezpieczeństwo i parametry techniczne
Konektor SuperSeal męski zbudowany został z myślą o bezpieczeństwie:
- Możliwość pracy przy napięciu do 24 V DC oraz maksymalnym obciążeniu prądowym styku 8 A
- Odporność na przepięcia do 1,5 kV
- Szeroki zakres temperatur pracy: od -40°C do 125°C (stały montaż) oraz od -25°C do 80°C (kabel w ruchu)

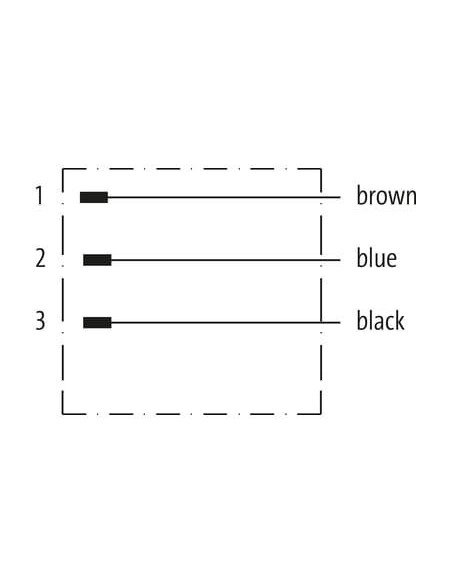

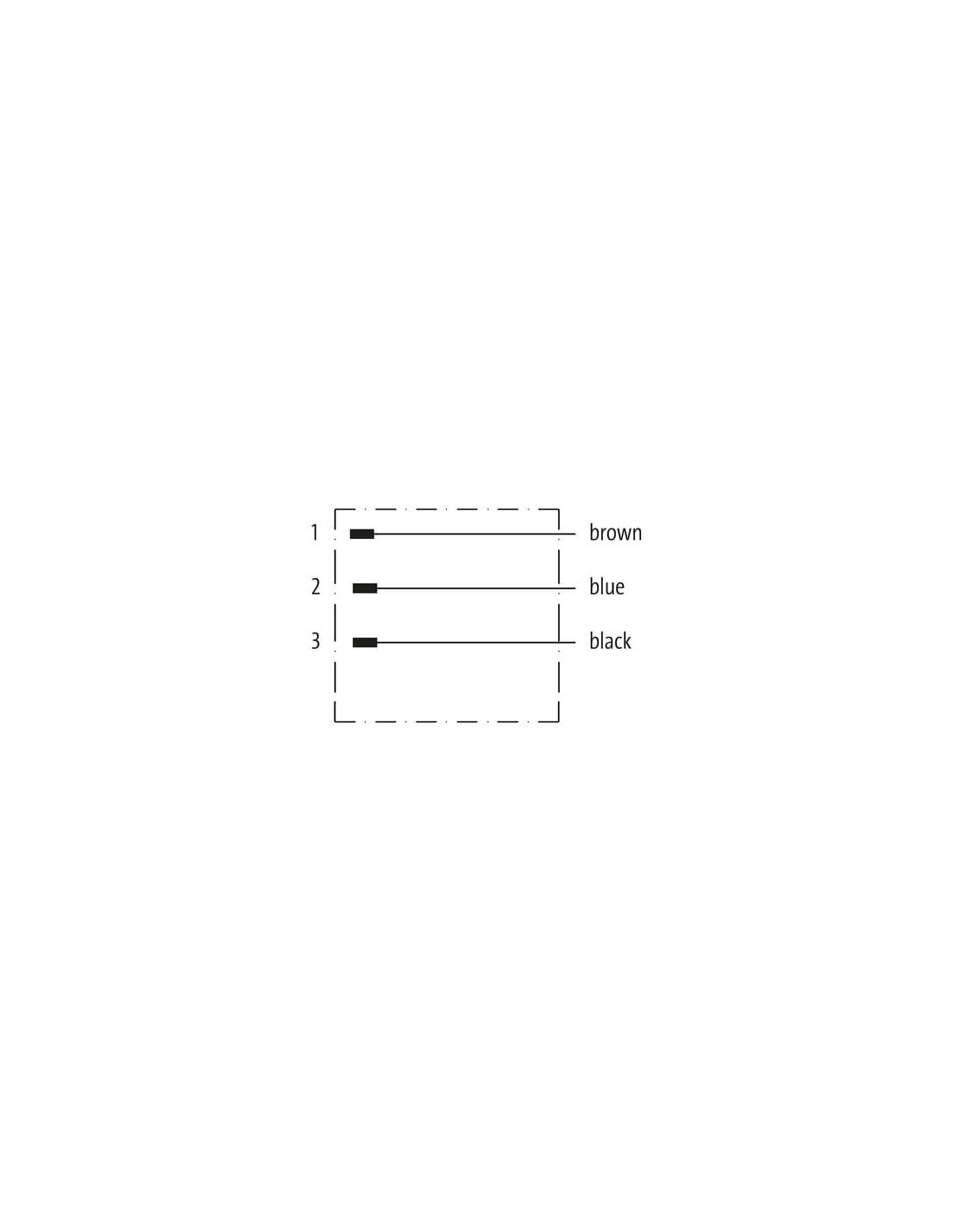

- Trzy przewody o przekroju 0,75 mm², z oznaczeniem kolorystycznym: brązowy, niebieski, czarny
Typowe obszary zastosowania
Konektor SuperSeal 3-pinowy znajduje zastosowanie m.in. w:
- motoryzacji (wtyczki do czujników, wiązki elektryczne w pojazdach, instalacje po stronie silnika)
- rolnictwie (elektronika maszyn rolniczych, podłączenia w narażeniu na zabrudzenia i wilgoć)
- przemyśle ciężkim (czujniki, siłowniki, zasilanie urządzeń przemysłowych)
- automatyce budynkowej i przemysłowej
Dzięki wysokiej trwałości i odporności na warunki zewnętrzne, konektor ten doskonale sprawdza się także w pojazdach specjalnych, maszynach budowlanych, systemach oświetleniowych LED oraz instalacjach wymagających niezawodnych połączeń w trudnych warunkach.
Zalety zastosowania konektora SuperSeal męskiego z wolnym kablem
- Szybka i prosta instalacja dzięki standardowi SuperSeal oraz gotowemu przewodowi
- Redukcja ryzyka błędów połączeń dzięki przemyślanej kolorystyce przewodów
- Oszczędność czasu i gwarancja trwałości połączenia
- Wytrzymałość na drgania oraz mechaniczne naprężenia
- Uniwersalność zastosowań w szerokim zakresie temperatur i środowisk pracy
