MSUD
Typ A (18 mm)
230 V AC/DC ±10%

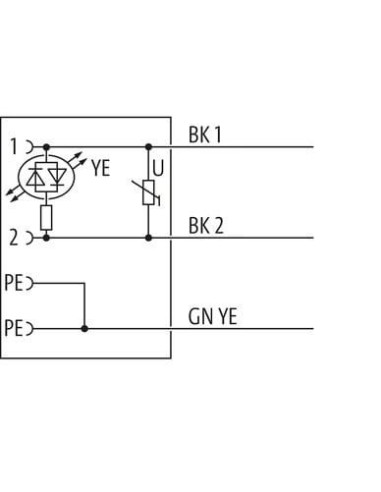

Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 230 V |
| Napięcie robocze AC min. | 207 V |
| Napięcie robocze AC maks. | 253 V |
| Napięcie robocze DC | 230 V |
| Napięcie robocze DC min. | 207 V |
| Napięcie robocze DC maks. | 253 V |
| Szczytowe napięcie wyłączające maks. | 560 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor zaworowy MSUD typ A 18mm 230V z przewodem 5m – 7000-18061-6360500
Konektor zaworowy MSUD typ A 18mm to uniwersalne rozwiązanie w automatyce przemysłowej, przeznaczone do instalacji zaworów elektromagnetycznych oraz komponentów wymagających bezpiecznego i szybkiego podłączenia elektrycznego. Wyposażony w przewód o długości 5 metrów, zapewnia wygodę montażu nawet w trudnodostępnych miejscach.
Najważniejsze zalety konektora zaworowego MSUD typ A 18mm
- Wysoki stopień ochrony IP67 – skuteczna ochrona przed pyłem i wodą, umożliwiająca zastosowanie w trudnych warunkach przemysłowych.
- Obudowa z trwałego tworzywa PBT – charakteryzuje się wysoką odpornością na czynniki chemiczne oraz oleje, co znacząco zwiększa trwałość w przemysłowych środowiskach.
- Diody LED oraz obwód zabezpieczający – wskaźnik pracy oraz dodatkowa ochrona układów elektrycznych zwiększają niezawodność oraz bezpieczeństwo działania.
- Montaż przykręcany, gwint M3 – pewne i trwałe połączenie minimalizujące ryzyko rozłączenia podczas eksploatacji.
- Uniwersalne zasilanie 230 V AC/DC – kompatybilność z szerokim zakresem systemów zasilania.
- Wytrzymały przewód PUR – zwiększona odporność na gięcie, promieniowanie UV i oddziaływanie mechaniczne.
Typowe zastosowania konektora MSUD typ A
Konektor zaworowy MSUD typ A znajduje szerokie zastosowanie w branżach takich jak automatyka przemysłowa, pneumatyka, hydraulika czy produkcja maszyn. Jest idealny do podłączania cewek elektrozaworów w instalacjach, gdzie wymagana jest wysoka szczelność i niezawodność. Może być także stosowany w liniach produkcyjnych, urządzeniach do obróbki materiałów oraz w układach sterowania procesami.
Budowa i bezpieczeństwo
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego, które wykazuje odporność na większość chemikaliów przemysłowych oraz oleje. Stopień ochrony IP67 umożliwia zastosowanie w miejscach narażonych na działanie wilgoci i pyłów. W przypadku zastosowań w agresywnych środowiskach zaleca się weryfikację odporności materiałów w kontekście konkretnej aplikacji.
Parametry techniczne i elektryczne
- Wymiary części aktywnej: 18 mm
- Moment dokręcania: 0,4 Nm (połączenia śrubowe M3)
- Zasilanie: 230 V AC/DC (±10%)
- Prąd maksymalny na styk: 4 A
- Odporność na warunki otoczenia: zakres temperatury pracy od -25°C do 85°C
- Kabel: długość 5 m, izolacja PUR, 3 żyły, przekrój 0,75 mm², bezhalogenowy, bezołowiowy
Bezpieczeństwo instalacji
Ważne: Aby zachować klasę ochrony IP, należy zabezpieczyć przewód przed nadmiernymi obciążeniami mechanicznymi oraz przestrzegać zalecanych promieni gięcia dla kabli. Zapewnia to długotrwałą i bezawaryjną eksploatację.
Konektor zaworowy typ A MSUD 7000-18061-6360500 to sprawdzone rozwiązanie dla wymagających aplikacji przemysłowych, gwarantujące trwałość, bezpieczeństwo oraz wszechstronność zastosowania.
