Żeński proste
10...30 V AC/DC
LED
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC min. | 10 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 0,8 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer do LED – uniwersalne rozwiązanie do podłączeń elektrozaworów
Konektor zaworowy Junior Timer do LED o kodzie 7000-70021-7500300 to solidny element łączeniowy dedykowany do stosowania w układach sterowania elektrozaworami, szczególnie tam, gdzie istotne jest niezawodne i trwałe połączenie elektryczne. Konektor przeznaczony jest do montażu na kablu o długości 3 m, co zapewnia swobodę instalacji nawet w trudno dostępnych miejscach.
Obudowa wykonana z wytrzymałego tworzywa sztucznego gwarantuje odporność chemiczną i na oleje, co sprawia, że konektor doskonale sprawdzi się w wymagających warunkach przemysłowych, w otoczeniu maszyn, urządzeń automatyki oraz w systemach sterowania oświetleniem LED.
Możliwości zastosowania konektora Junior Timer do LED
- Podłączanie elektrozaworów hydraulicznych i pneumatycznych w aplikacjach przemysłowych
- Automatyka maszyn i linii produkcyjnych, gdzie wymagana jest łatwość montażu, niezawodność i wyraźna sygnalizacja LED
- Sterowanie oświetleniem LED w rozdzielniach i systemach kontroli
- Zastosowania, w których wymagana jest wysoka odporność na oleje, smary, czynniki chemiczne oraz stabilność w szerokim zakresie temperatur
Najważniejsze cechy i zalety konektora Junior Timer
- Diody LED umieszczone w konektorze umożliwiają łatwą kontrolę stanu zasilania (LED żółty)
- Napięcie robocze: 10–30 V AC/DC pozwala na elastyczne stosowanie w różnych systemach sterowania
- Stopień ochrony IP65 gwarantuje wysoką odporność na pył i wilgoć, co pozwala na użycie również w trudnych warunkach środowiskowych
- Trudnopalny materiał zwiększa bezpieczeństwo użytkowania
- Kabel o długości 3 m wykonany z PUR, charakteryzujący się wysoką odpornością mechaniczną i chemiczną
- Prosta instalacja oraz łatwy demontaż dzięki sprawdzonemu systemowi podłączenia
- Szeroki zakres temperatur pracy – od -25°C do 85°C (konektor) oraz od -40°C do 80°C (kabel przy instalacji stałej)
- Sygnałowa funkcja konektora – dioda LED informuje o stanie pracy zaworu
Typowa budowa i schemat elektryczny

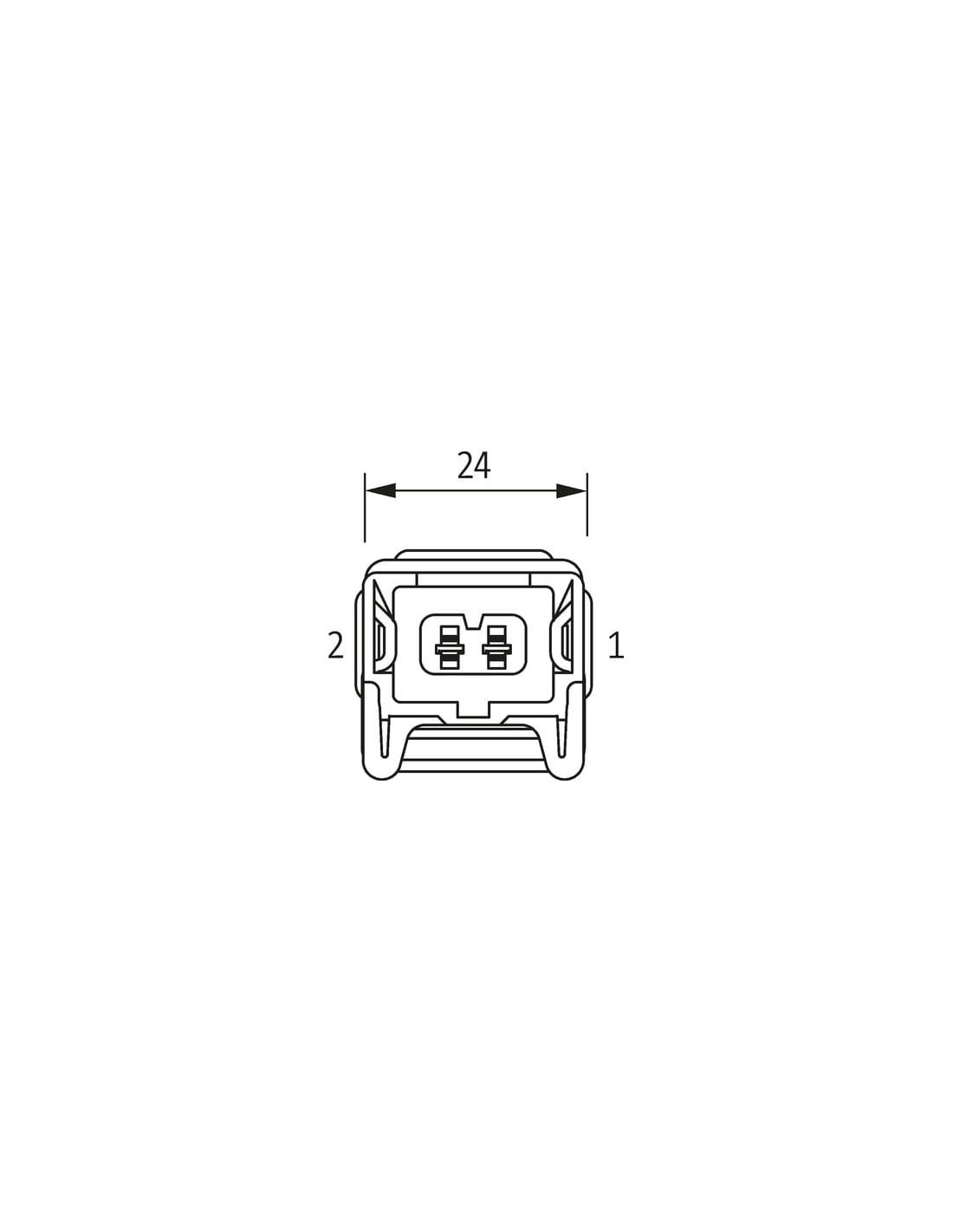

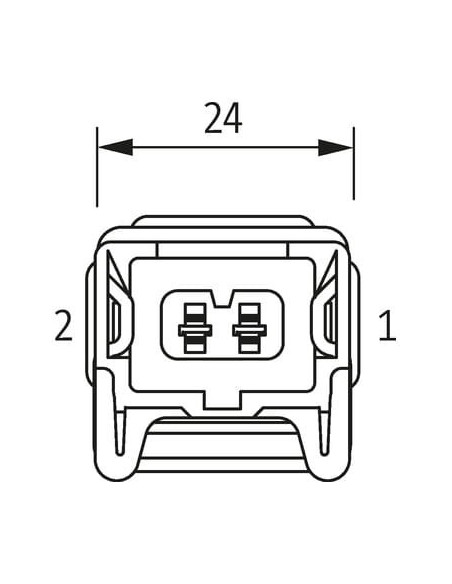

Junior Timer to konektor 2-stykowy w hermetycznej obudowie, wyposażony w widoczny wskaźnik LED. Zastosowanie odpowiedniego oznaczenia przewodów (brązowy/czarny oraz niebieski/biały w zależności od typu kabla) oraz zoptymalizowana konstrukcja umożliwiają integrację w większości aplikacji zaworowych.
Zalecenia montażowe i bezpieczeństwo użytkowania
Podczas montażu należy zabezpieczyć konektor przed przeciążeniami mechanicznymi, np. stosując odpowiednie opaski zaciskowe. Przestrzeganie promieni gięcia oraz właściwego odciążenia kabla pozwala na utrzymanie podwyższonej szczelności i długiej żywotności połączenia.
Podsumowanie – profesjonalny konektor do intensywnego użytkowania w przemyśle
Konektor Junior Timer do LED to sprawdzony i wszechstronny element pozwalający na realizację niezawodnych połączeń w układach elektrozaworów i automatyki. Wysoka odporność środowiskowa, łatwość instalacji oraz wizualna sygnalizacja stanu sprawiają, że konektor ten znajduje szerokie zastosowanie w przemyśle, w systemach automatyki i sterowania, a także w aplikacjach LED.
