MSUD
Typ BI (11 mm)
110 V AC/DC ±10%
Dioda LED i obwód zabezpieczający
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka styku | posrebrzane |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 110 V |
| Napięcie robocze AC min. | 99 V |
| Napięcie robocze AC maks. | 121 V |
| Napięcie robocze DC | 110 V |
| Napięcie robocze DC min. | 99 V |
| Napięcie robocze DC maks. | 121 V |
| Szczytowe napięcie wyłączające maks. | 270 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 8 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

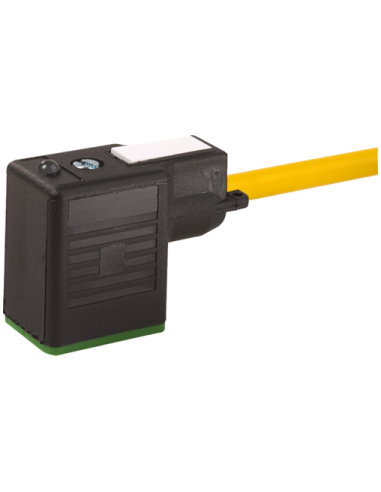

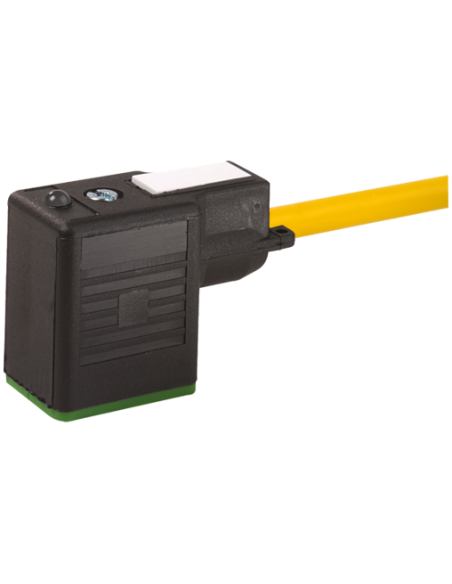

Zawór MSUD BI 11mm na kabel 1,5 m – 7000-11041-0360150
Zawór MSUD BI 11mm z przewodem o długości 1,5 m to kompaktowe i wydajne rozwiązanie dedykowane aplikacjom przemysłowym, w których kluczowa jest niezawodność oraz bezpieczeństwo pracy urządzeń elektromechanicznych. Produkt o kodzie 7000-11041-0360150 wyróżnia się uniwersalnością i trwałością, dlatego jest często stosowany w automatyce przemysłowej oraz systemach pneumatycznych i hydraulicznych.
Charakterystyka zaworu MSUD BI 11mm – Kluczowe zalety
- Wysoka kompatybilność: standardowa forma konstrukcyjna MSUD BI (11 mm) umożliwia łatwą integrację z szeroką gamą cewek elektromagnetycznych i urządzeń automatyki.
- Wskaźnik LED (żółty): zapewnia szybką i wizualną diagnostykę stanu pracy zaworu, co zwiększa bezpieczeństwo użytkowania.
- Obudowa z tworzywa PBT: trwała i odporna na uszkodzenia mechaniczne oraz działanie chemikaliów i olejów, idealna do wymagających warunków przemysłowych.
- Ochrona IP67: skuteczna ochrona przed pyłem i wodą, umożliwiająca pracę w trudnych warunkach środowiskowych.
- Obwód zabezpieczający (dioda, Z-dioda): chroni urządzenie przed przepięciami oraz przypadkowymi uszkodzeniami.
Możliwości zastosowania zaworu MSUD BI 11mm
Zawór cechuje się szerokimi możliwościami wykorzystania w przemyśle. Jest stosowany głównie jako szybkozłącze z kontrolą stanu dla elektromagnesów, siłowników, rozdzielaczy oraz innych komponentów automatyki przemysłowej. Doskonale sprawdza się w:
- systemach zasilania cewek elektromagnetycznych
- rozwiązaniach pneumatycznych i hydraulicznych (maszyny CNC, linie produkcyjne, systemy transportowe)
- aplikacjach wymagających wysokiego stopnia ochrony IP oraz odporności na czynniki chemiczne
Budowa i materiały zaworu – trwałość na długie lata
Obudowa wykonana z wytrzymałego tworzywa PBT oraz powłoka galwanizowana zapewniają długotrwałą odporność na korozję, wibracje i uszkodzenia mechaniczne. Elementy kontaktowe są wykonane ze stopu miedzi z powłoką posrebrzaną, co pozytywnie wpływa na stabilność połączenia elektrycznego. Blokada oraz złącze śrubowe z wytrzymałej stali gwarantują pewny montaż.
Kabel do zaworu – elastyczność i odporność przemysłowa
Kabel o długości 1,5 m jest chroniony powłoką PUR, odporną na ścieranie, promieniowanie UV, oleje oraz większość chemikaliów stosowanych w przemyśle. Kabel wyposażono w trzy przewody (czarny 1, czarny 2, zielono-żółty/PE) oraz izolację spełniającą rygorystyczne normy bezpieczeństwa (m.in. bezhalogenowość, brak ołowiu). Konstrukcja kabla umożliwia intensywną i długotrwałą eksploatację, nawet przy pracy w ruchu (gięcie i skręcanie).
Typowe zastosowania i zalecenia montażowe
- Idealny do integracji z urządzeniami sterującymi, siłownikami oraz licznikami impulsów
- Do pracy w otoczeniu o podwyższonym poziomie pylenia oraz przy ekspozycji na wilgoć lub rozpryski cieczy – zapewniona szczelność dzięki montażowi na gwint M3 oraz stopień ochrony IP67
- Zalecenia montażowe:
- chronić przewody przed obciążeniami mechanicznymi (zaleca się stosowanie opasek kablowych)
- przestrzegać minimalnych promieni gięcia, aby nie obniżyć stopnia ochrony IP oraz nie osłabić trwałości kabla
- w przypadku aplikacji z agresywnymi chemikaliami sugestia dotyczy indywidualnego sprawdzenia odporności materiałowej
Podsumowanie – zawór MSUD BI 11mm na kabel
MSUD BI 11mm 7000-11041-0360150 to niezawodny, trwały i bezpieczny element do zaawansowanych układów automatyki przemysłowej. Zaawansowane rozwiązania ochronne, szeroki zakres temperatur pracy, a także uniwersalność i łatwość montażu czynią ten zawór doskonałym wyborem wszędzie tam, gdzie liczy się niezawodność i długowieczność komponentów.
