Xtreme - Outdoor
Żeński kątowe
0...230 V AC/DC
bez komponentów
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 7,5 m – niezawodne połączenie w trudnych warunkach
Zawór Junior Timer z kablem o numerze 7072-70301-7500750 to wysokiej jakości, profesjonalny element stosowany w wymagających aplikacjach przemysłowych oraz automatyce. Wyposażony w wytrzymały kabel o długości 7,5 m oraz solidną obudowę z tworzywa sztucznego i stali nierdzewnej (1.4305, V4A), zapewnia długotrwałą pracę nawet w niekorzystnych warunkach środowiskowych.
Budowa i wytrzymałość – Złącze Junior Timer do zastosowań przemysłowych
Produkt posiada złącze typu Junior Timer (żeńskie, kątowe), co umożliwia łatwy i szybki montaż oraz stabilne połączenie elektryczne. Obudowa z czarnego tworzywa sztucznego oferuje odporność chemiczną i olejoodporność, spełniając jednocześnie wymogi bezpieczeństwa przy zastosowaniach z agresywnymi mediami – szczegółowa odporność dostępna jest na życzenie, w zależności od aplikacji.
- Stopień ochrony IP65 – gwarancja pracy w zapylonych i wilgotnych środowiskach
- Trudnopalność – zwiększone bezpieczeństwo pożarowe
- Stal nierdzewna w konstrukcji dla zwiększenia odporności mechanicznej
Zastosowanie – Gdzie wykorzystywany jest zawór Junior Timer?
Złącze i przewód Junior Timer doskonale sprawdzają się w sektorze przemysłowym (maszyny, linie produkcyjne), w rolnictwie (elektrozawory do nawadniania, urządzenia dozujące), a także w branży motoryzacyjnej i automatyce budynkowej. Produkt przeznaczony jest zarówno do instalacji stacjonarnych, jak i ruchomych.
- Instalacje automatyki przemysłowej – sterowanie elektrozaworami, czujnikami, siłownikami
- Systemy nawadniające i rolnicze
- Pojazdy specjalne i maszyny budowlane
- Automatyka budynkowa – kontrola przepływu mediów, automatyczne systemy bezpieczeństwa
Bezpieczeństwo i funkcjonalność – kluczowe cechy
Zawór Junior Timer umożliwia pracę w szerokim zakresie napięć do 230 V AC/DC i natężeniu do 4 A, oferując dużą elastyczność przy różnorodnych zasilaczach i sterownikach. Wysoka wytrzymałość temperaturowa przewodu (-40°C do +80°C) pozwala na pewną eksploatację w skrajnych temperaturach.
Dzięki zoptymalizowanej konstrukcji kabel z powłoką PUR i wewnętrzną izolacją PVC jest odporny na promieniowanie UV oraz działanie olejów i chemikaliów, zachowując wysoką elastyczność i trwałość nawet przy częstym zginaniu (promień gięcia – 15x średnicy zewnętrznej).

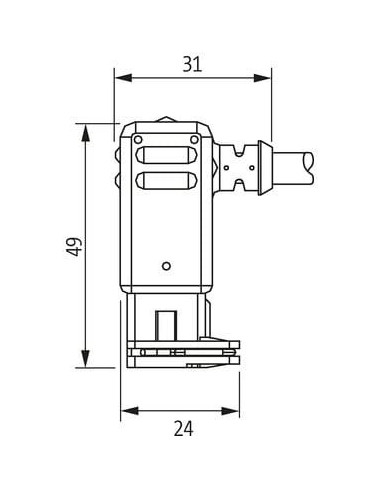

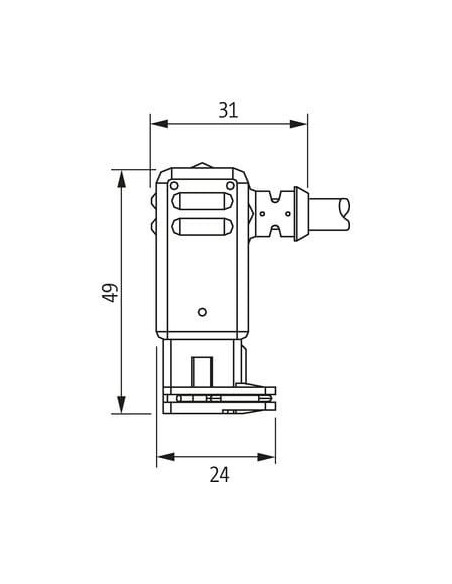

Schemat elektryczny i wymiary – Złącze Junior Timer
Produkt wyposażony jest w przewód o przekroju 0,75 mm² (2 żyły), przeznaczony do pracy przy większych prądach (min. 12 A, wg DIN VDE 0298-4). Przemyślana konstrukcja blokady oraz łatwe oznaczenie przewodów (brązowy/czarny oraz niebieski/biały) zapewniają czytelność i minimalizują ryzyko pomyłek podczas instalacji.
- Szybkie i bezpieczne połączenie dzięki złączowi Junior Timer
- Wysoka niezawodność w trudnych warunkach zewnętrznych i przemysłowych
- Dostępność różnych długości kabli na zamówienie
Wybierając Zawór Junior Timer z kablem o numerze 7072-70301-7500750, stawiasz na sprawdzone rozwiązanie, które umożliwia efektywną i niezawodną pracę wszędzie tam, gdzie liczy się wytrzymałość, bezpieczeństwo i bezproblemowy montaż.
