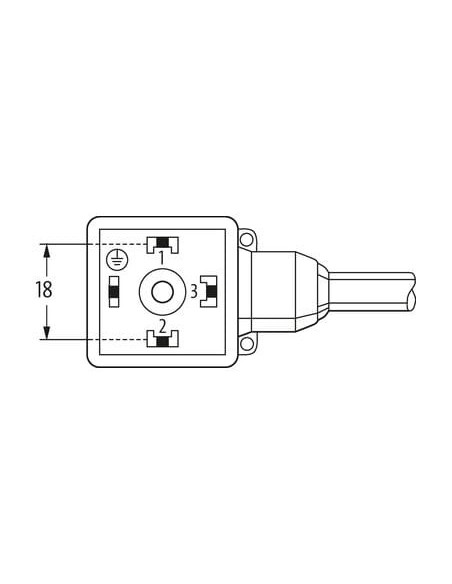

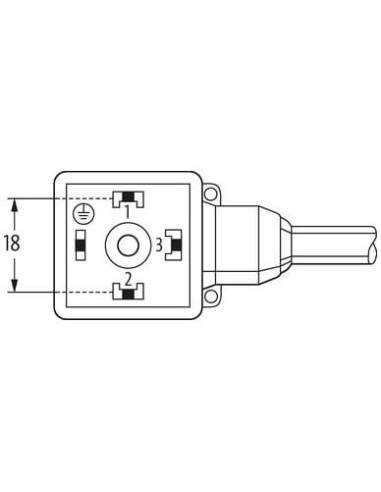

MSUD
Typ A (18 mm)
0...230 V AC/DC
bez komponentów
PE względem odejścia kablowego (0°)
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 175301-803 |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 10 A |
| Gwint montażowy | M3 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
| Material screw connection | Stal |
| Typ montażu | włożone, przykręcone |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
| Identyfikacja przewodu | 637 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor zaworowy MSUD typ A 18 mm o kodzie produktu 7000-18111-6370500 to niezawodne rozwiązanie przeznaczone do podłączania elektrozaworów w wymagających aplikacjach przemysłowych. Wersja z przewodem o długości 5 metrów zapewnia elastyczność podczas montażu i prowadzenia instalacji. Konektor jest zgodny z normą DIN EN 175301-803 i posiada podwyższony poziom ochrony IP66K oraz IP67.
Złącze zaworowe MSUD A najczęściej znajduje zastosowanie w:
Dzięki odporności na działanie olejów i chemikaliów, konektor ten doskonale sprawdza się również w środowiskach narażonych na obecność agresywnych substancji.
Konektor zaworowy o rozmiarze 18 mm typu A przeznaczony jest do bezpiecznego i pewnego połączenia cewek elektrozaworów w instalacjach automatyki przemysłowej. Montaż odbywa się poprzez włożenie i przykręcenie konektora śrubą M3. Konstrukcja umożliwia łatwe utrzymanie wysokiego poziomu szczelności i bezpieczeństwa elektrycznego.
Wysoka jakość wykonania przewodu sprawia, że może być wykorzystywany zarówno w instalacjach stacjonarnych, jak i ruchomych – długoletnia trwałość (do 10 milionów cykli gięcia) oraz odporność na skręcanie pozwalają na eksploatację także w ruchomych częściach maszyn.
Oznaczenia złącz i przewodów oraz dołączone schematy połączeń upraszczają montaż, minimalizując ryzyko pomyłek instalacyjnych. Konstrukcja przewodu oraz obudowy gwarantuje odporność na przeciążenia mechaniczne, a obudowa z tworzywa sztucznego jest odporna na większość agresywnych mediów stosowanych w przemyśle. Aby zachować najwyższy stopień ochrony IP, zaleca się stosowanie odpowiednich promieni gięcia oraz zabezpieczenie konektora przed nadmiernym stresem mechanicznym.
Konektor zaworowy MSUD typ A 18 mm z przewodem o długości 5 m stanowi pewne i trwałe rozwiązanie do połączeń elektrozaworów w środowisku przemysłowym. To produkt spełniający rygorystyczne wymagania dotyczące bezpieczeństwa, niezawodności i odporności środowiskowej, dedykowany do automatyki przemysłowej, maszyn oraz układów hydraulicznych i pneumatycznych.
