MSUD

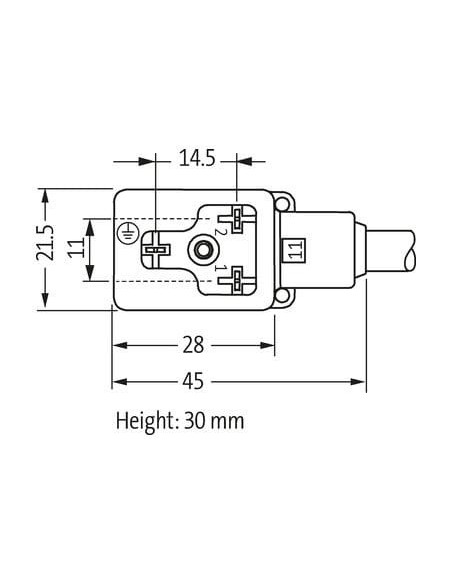

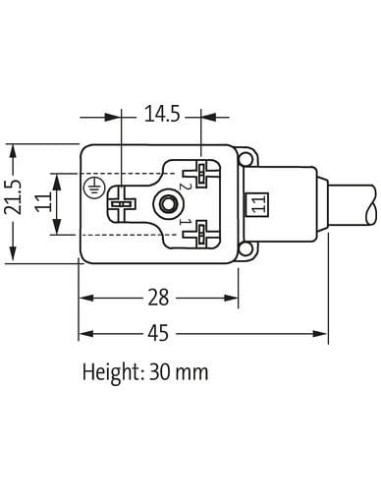

Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
PE względem odejścia kablowego (180°)
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
| Gwint montażowy | M3 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor zaworowy MSUD BI 11 mm do zastosowań automatyki – 7000-11081-6160800
Konektor zaworowy MSUD typ BI 11 mm o kodzie 7000-11081-6160800 to specjalistyczny element przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Produkt zapewnia wysoką niezawodność w połączeniach elektrycznych zaworów, dzięki solidnej konstrukcji, dobrej odporności na czynniki chemiczne oraz integracji obwodów zabezpieczających.
Charakterystyka i zastosowanie konektora MSUD BI 11 mm
Konektor zaworowy jest często wykorzystywany w układach sterowania pneumatycznego i hydraulicznego, gdzie niezawodność oraz szczelność połączenia mają kluczowe znaczenie. Złącze spełnia normę MSUD i posiada standardową szerokość 11 mm, co zapewnia kompatybilność z wieloma typami zaworów spotykanymi w przemyśle.
Główne zastosowania obejmują między innymi:
- Automatyka przemysłowa
- Maszyny produkcyjne i linie montażowe
- Układy pneumatyczne oraz hydrauliczne
- Systemy bezpieczeństwa oraz monitoring mediów
- Stacje uzdatniania wody, wodociągi i instalacje HVAC
Zalety techniczne konektora 7000-11081-6160800
Wytrzymała obudowa z tworzywa PBT, która wyróżnia się odpornością chemiczną oraz odpornością na oleje, sprawia, że konektor sprawdza się doskonale nawet w trudnych warunkach przemysłowych. Produkt posiada stopień ochrony IP67, który zapewnia pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie.
- Obwód zabezpieczający oraz dioda LED sygnalizująca stan pracy
- Możliwy obrót mocowania styków do 180°, co ułatwia instalację
- 8-metrowy kabel z wysokiej jakości płaszczem PVC, odporny na UV, oleje oraz płomienie (UL 1581, IEC 60332-2-2)
- Maksymalny prąd roboczy na styk to 4A
- Wysokie wartości napięć roboczych: AC (19,2–28,8 V), DC (18–30 V), szczytowe napięcie wyłączające – 55V
- Wbudowany wskaźnik LED (żółty) ułatwiający diagnostykę
Budowa i możliwości personalizacji przewodu
Przewód konektora charakteryzuje się 3-żyłową budową (czarny 1, czarny 2, zielono-żółty PE), co umożliwia podłączenie zgodnie z normami przemysłowymi. Kabel o długości 8 m pozwala na łatwą aranżację instalacji. Produkt spełnia wymagania jakościowe dla instalacji stałych i ruchomych, a dostępność innych długości kabli na życzenie pozwala dostosować produkt do konkretnej aplikacji.
- Klasa przewodu: skrętka miedziana, goła, 24 druty o średnicy 0,2 mm
- Przekrój przewodu: 0,75 mm²
- Twardość izolacji oraz płaszcza dobrana do pracy w szerokim zakresie temperatur – od -30°C do +70°C (kabel), -25°C do +85°C (złącze)
- Odpowiednia elastyczność do montażu ruchomego i stacjonarnego
Bezpieczeństwo i certyfikaty
Konektor zaworowy MSUD BI 11 mm spełnia niezbędne normy bezpieczeństwa EN IEC 60529 oraz posiada zabezpieczenia przeciwprzepięciowe (dioda, Z-dioda). Konstrukcja jest zgodna z wysokim stopniem ochrony przed pyłem, wodą oraz uszkodzeniami mechanicznymi.
Certyfikaty potwierdzają zgodność z międzynarodowymi normami i standardami branżowymi, co gwarantuje niezawodność w długotrwałej eksploatacji.
Podsumowanie – konektor zaworowy MSUD typ BI do automatyki
Dzięki swojej konstrukcji oraz danym technicznym konektor zaworowy MSUD BI 11 mm znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych, gwarantując bezpieczną, szczelną i trwałą transmisję sygnału oraz zasilania. Możliwość zastosowania w trudnych warunkach przemysłowych przekłada się na wysoką jakość i niezawodność działania układów automatyki.
