Żeński proste
10...24 V AC/30 V DC

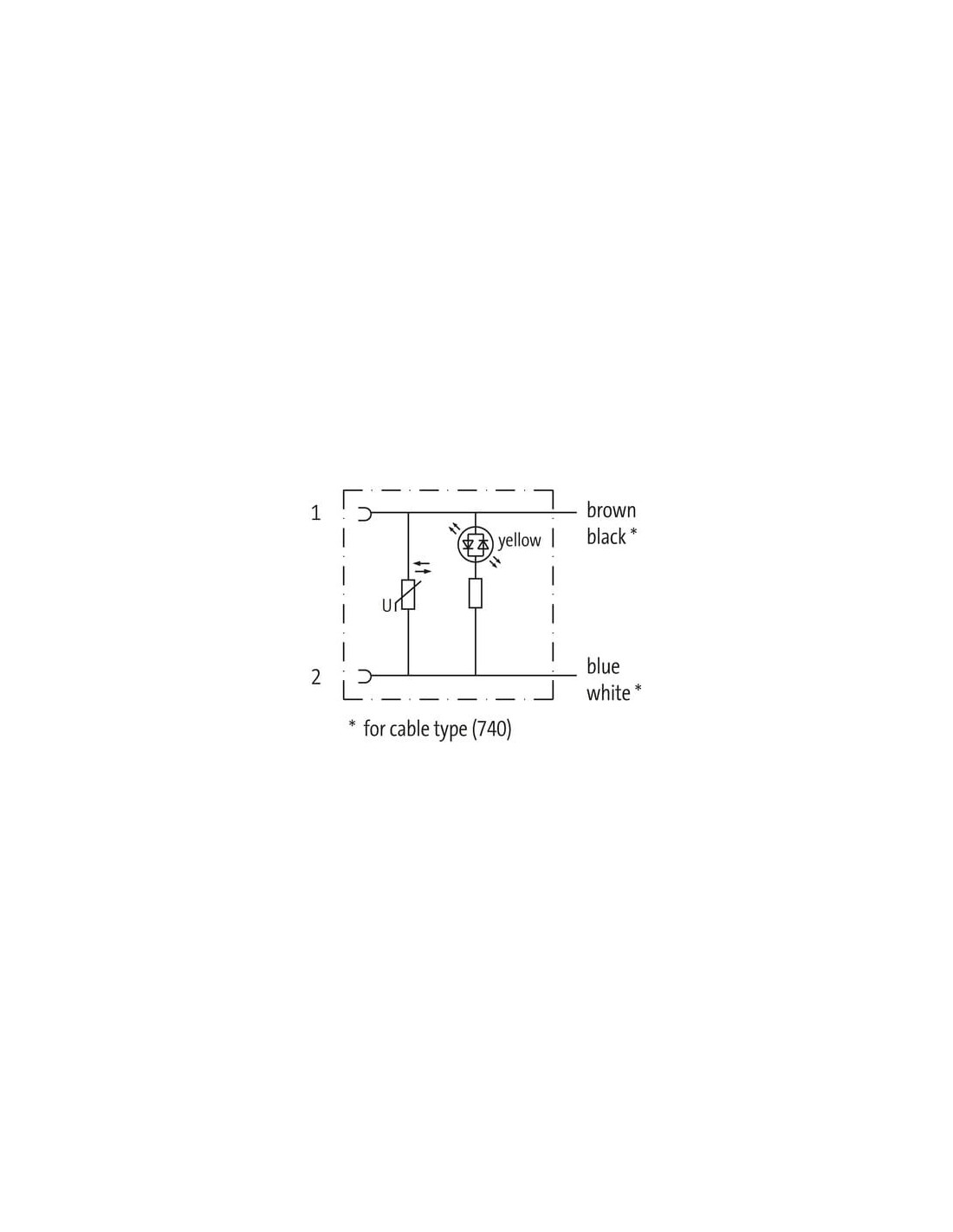

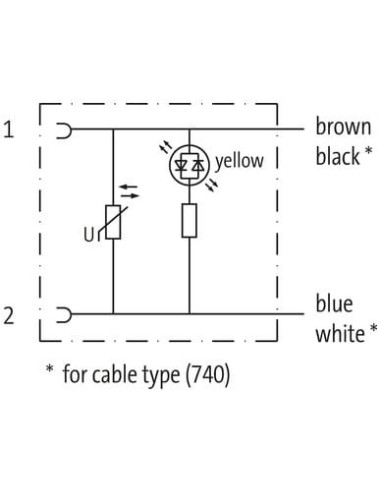

LED i VDR
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 10 V |
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 12 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 0,8 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer 7000-70061-7500300 – niezawodne połączenie do zaworów elektromagnetycznych
Konektor zaworowy Junior Timer o kodzie 7000-70061-7500300 to specjalistyczne złącze przeznaczone do stosowania w aplikacjach przemysłowych, które wymagają stabilnego i bezpiecznego połączenia elektrycznego z zaworami elektromagnetycznymi. Jest to żeńskie złącze proste klasy Junior Timer, wyposażone w przewód o długości 3 metrów oraz wskaźnik LED, umożliwiający kontrolę statusu połączenia.
Wytrzymała budowa i odporność na czynniki zewnętrzne
Obudowa konektora została wykonana z wysokiej jakości tworzywa sztucznego, zapewniającego bardzo dobrą odporność chemiczną oraz odporność na oleje. Produkt posiada stopień ochrony IP65, co umożliwia bezpieczną eksploatację w wymagających warunkach przemysłowych – w miejscach narażonych na wilgoć, zapylenie lub agresywne czynniki zewnętrzne.
Zastosowania – gdzie sprawdzi się konektor Junior Timer?
- **Automatyka przemysłowa** – do podłączania zaworów elektromagnetycznych w instalacjach pneumatycznych oraz hydraulicznych.
- **Aplikacje motoryzacyjne** – do sterowania elementami siłowników i układów dozujących.
- **Maszyny produkcyjne** – zapewnia niezawodne połączenie na liniach technologicznych, gdzie wymagane jest szybkie i precyzyjne sterowanie zaworami.
- **Systemy pakowania i sortowania** – przystosowany do pracy w instalacjach automatycznych.
Najważniejsze cechy konektora Junior Timer 7000-70061-7500300
- **Długość kabla 3 m** – zapewnia dużą swobodę montażu oraz integracji z istniejącą instalacją elektryczną.
- Zakres napięcia roboczego: 10...24 V AC / 30 V DC – uniwersalne zastosowanie w typowych sieciach zasilających.
- Wskaźnik LED – ułatwia diagnostykę oraz nadzór nad stanem pracy połączenia.
- **Wbudowana ochrona przepięciowa (VDR)** – zwiększa bezpieczeństwo pracy, chroniąc instalację przed skutkami przepięć.
- Wytrzymałość mechaniczna przewodu – kabel o płaszczu PUR jest trudnopalny, odporny na ścieranie oraz promieniowanie UV.
- Bezpieczne użytkowanie – konstrukcja z zaciskiem oraz wysoką odpornością na naprężenia mechaniczne dzięki możliwości zastosowania dodatkowych opasek.
Wymiary i standardy konstrukcyjne

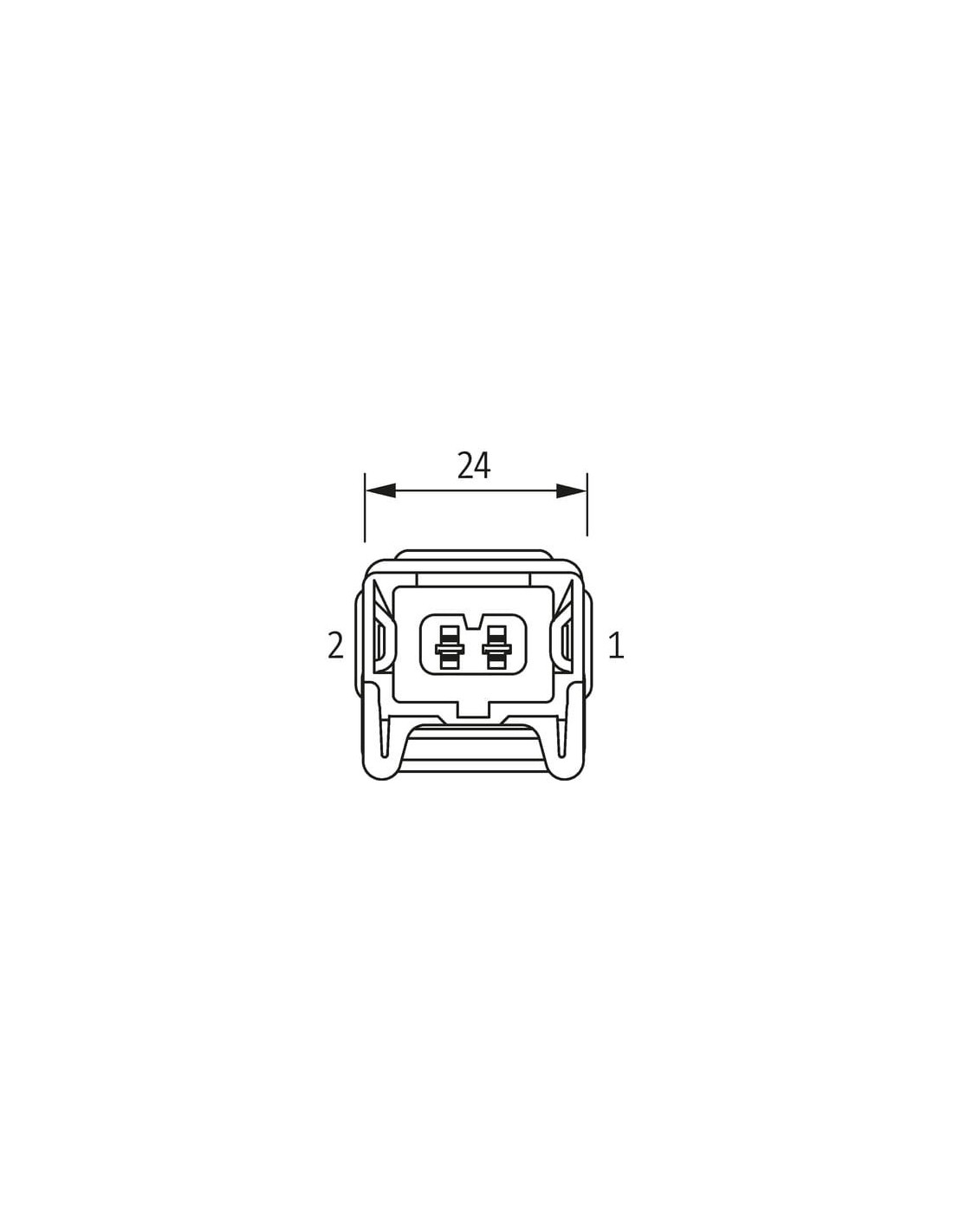

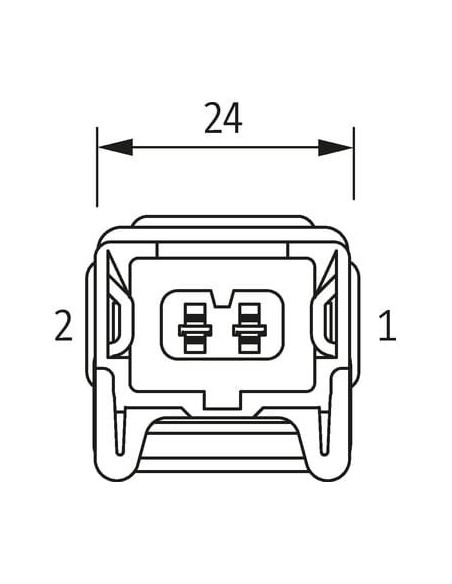

Konektor Junior Timer wyróżnia się zoptymalizowanymi wymiarami montażowymi (60 x 24 mm), co pozwala na łatwą integrację w miejscach o ograniczonej przestrzeni. Produkt spełnia normy dotyczące odporności ogniowej oraz wytrzymałości na działanie czynników atmosferycznych, zgodnie z międzynarodowymi standardami przemysłowymi.
Zalety stosowania konektora zaworowego Junior Timer
- Prosta i szybka instalacja – intuicyjna budowa pozwala na bezproblemowy montaż oraz ewentualny serwis.
- Wysoka kompatybilność – złącze typu Junior Timer jest stosowane w wielu popularnych elektrozaworach różnych producentów.
- Diagnostyka LED – szybka informacja o stanie pracy połączenia.
- Podwyższona odporność na czynniki środowiskowe – przemyślana konstrukcja odporna na wilgoć, oleje i temperatury od -25°C do +85°C.
- Bezpieczeństwo instalacji – ochrona przeciwprzepięciowa oraz zabezpieczenie przed rozłączeniem poprzez blokadę mechaniczną.
Konektor zaworowy Junior Timer 7000-70061-7500300 to sprawdzone rozwiązanie dla profesjonalistów stawiających na niezawodność, trwałość i bezpieczeństwo w zakresie instalacji przemysłowych oraz automatyki.
