Dostępny
Xtreme - Outdoor
Żeński proste
max. 24 V DC
2-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

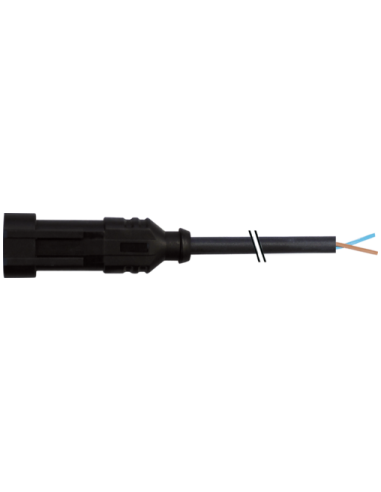

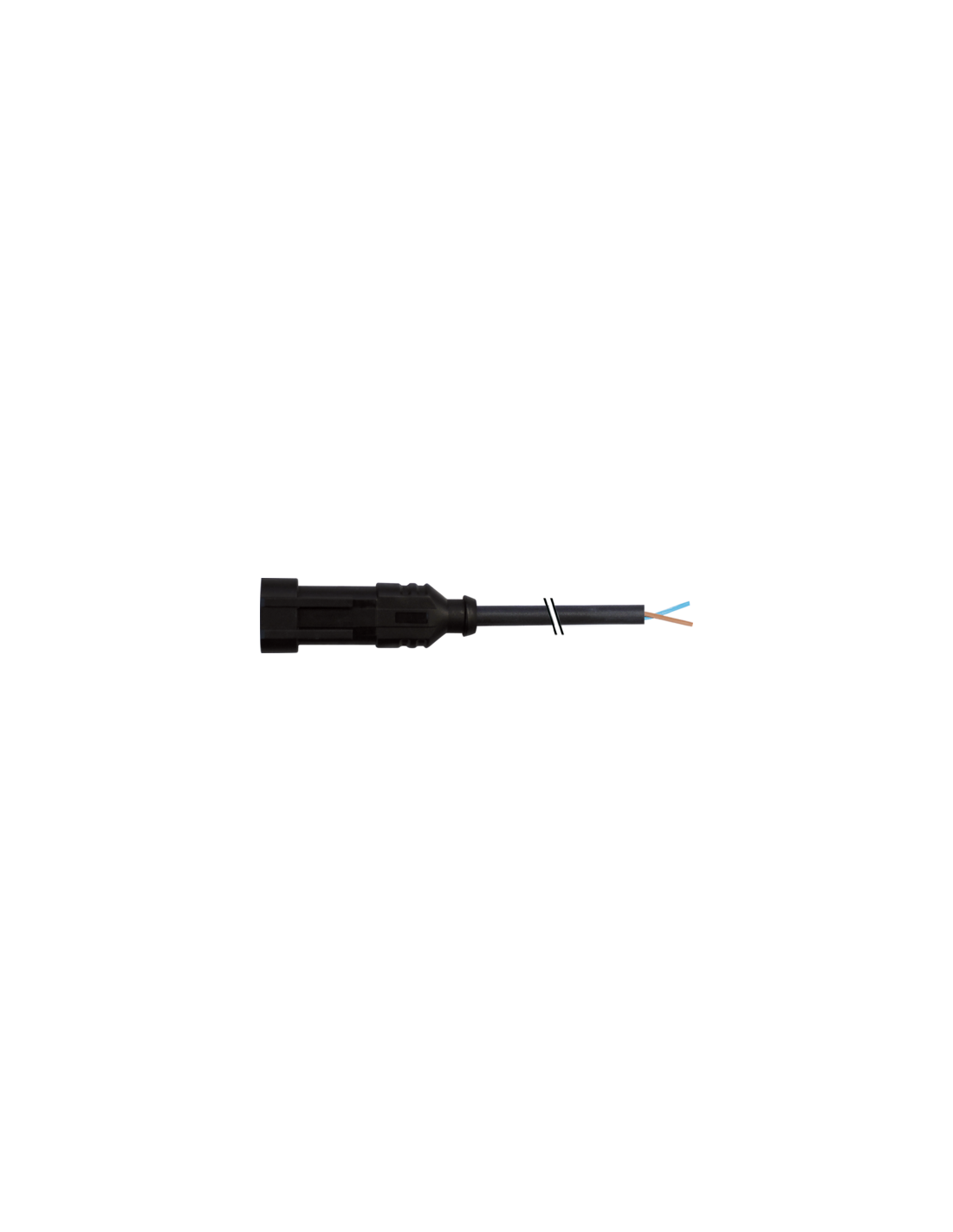

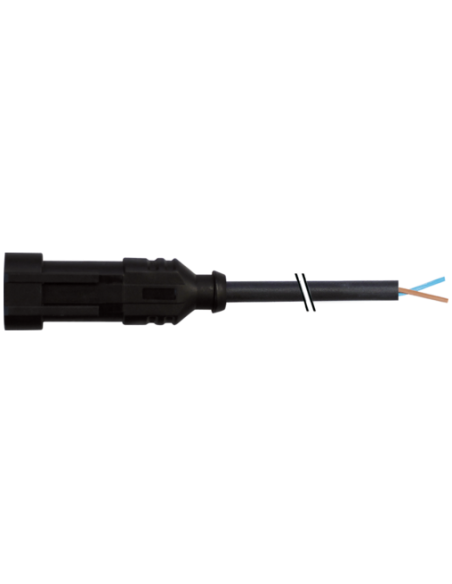

Złącze SuperSeal 2-pinowe na kabel 7072-73301-5120300 – profesjonalne rozwiązania dla automatyki i przemysłu
Złącze SuperSeal o kodzie 7072-73301-5120300 to niezawodny komponent przeznaczony do połączeń elektrycznych w wymagających warunkach przemysłowych oraz zewnętrznych. Dedykowane do aplikacji, w których kluczowa jest trwałość połączenia, odporność na czynniki atmosferyczne oraz wysoki poziom ochrony przed pyłem i wilgocią.
Najważniejsze zalety i cechy złącza SuperSeal 2-polowego
- Bezpieczne połączenie dzięki zastosowaniu blokady zatrzaskowej, która umożliwia szybki i pewny montaż.
- Wysoka szczelność – stopień ochrony IP67 zapewnia całkowitą odporność na pył oraz ochronę przed czasowym zanurzeniem w wodzie, co pozwala na stosowanie złącza w trudnych warunkach.
- Zakres temperaturowy pracy od -40°C do 125°C gwarantuje niezawodne działanie w szerokim przedziale temperatur (w zależności od zastosowanego kabla).
- Odporność chemiczna – obudowa z wysokiej jakości tworzywa sztucznego charakteryzuje się znakomitą odpornością na chemikalia i oleje, co sprawia, że złącze doskonale sprawdza się w środowisku przemysłowym.
- Solidne styki cynowane ze stopu miedzi zapewniają długotrwałą, stabilną transmisję prądu do 8 A oraz napięcia do 24 V DC.

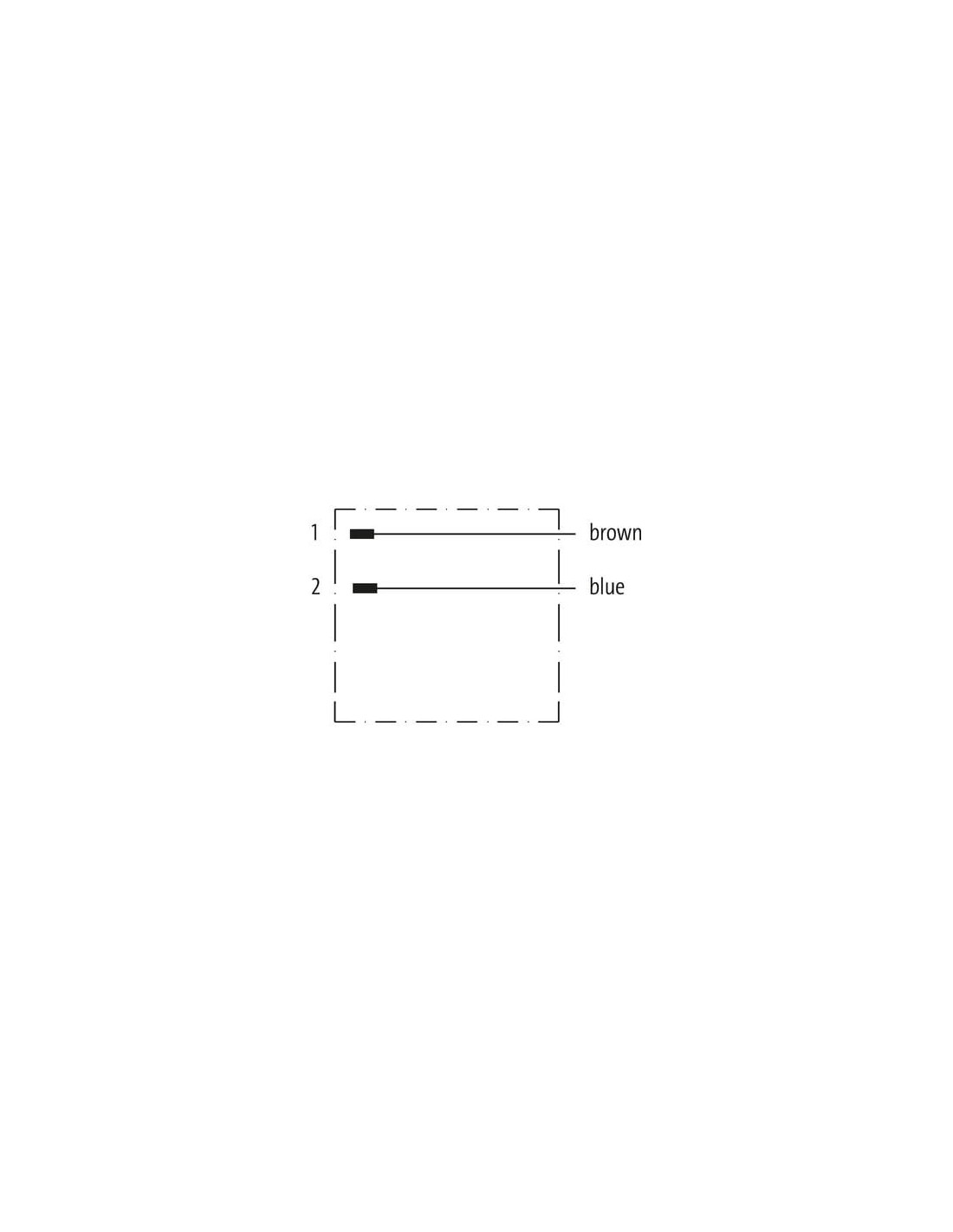

- Szybkie podłączenie – złącze dostarczane jest z przewodem o długości 3 metrów oraz wolnymi końcówkami kablowymi (brązowy, niebieski) do własnej konfiguracji.
Typowe zastosowania złącza SuperSeal AMP 1.5
Złącze SuperSeal 2-pinowe znajduje zastosowanie tam, gdzie istotna jest szczelność, niezawodność i łatwość montażu. Zalecane do budowy instalacji:
- Sterowników maszyn przemysłowych i automatyzacji procesów
- Pojazdów specjalnych, maszyn rolniczych, samochodów oraz pojazdów terenowych
- Systemów oświetlenia zewnętrznego i sygnalizacji
- Instalacji fotowoltaicznych i systemów energetycznych wymagających szczelnych połączeń
- Rozwiązań outdoorowych wymagających wysokiego stopnia ochrony przed wodą i zanieczyszczeniami
Budowa i konstrukcja złącza SuperSeal do kabla
Obudowa złącza została wykonana z trwałego tworzywa sztucznego w kolorze czarnym, a zastosowana uszczelka silikonowa zapewnia perfekcyjny poziom szczelności nawet w niekorzystnych warunkach środowiskowych. Przewód o długości 3 metrów umożliwia elastyczne dopasowanie do potrzeb instalacji. Rozwiązanie to cechuje prosty montaż: złącze posiada wejście na przewód i wyprowadzone dwa przewody (brązowy i niebieski), co pozwala na intuicyjną identyfikację i szybkie podłączenie do układu.
Główne parametry techniczne złącza SuperSeal
- Liczba pinów: 2

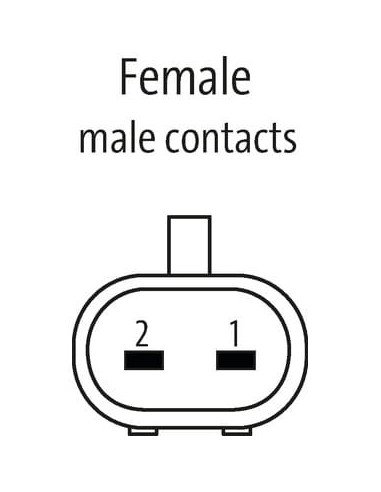

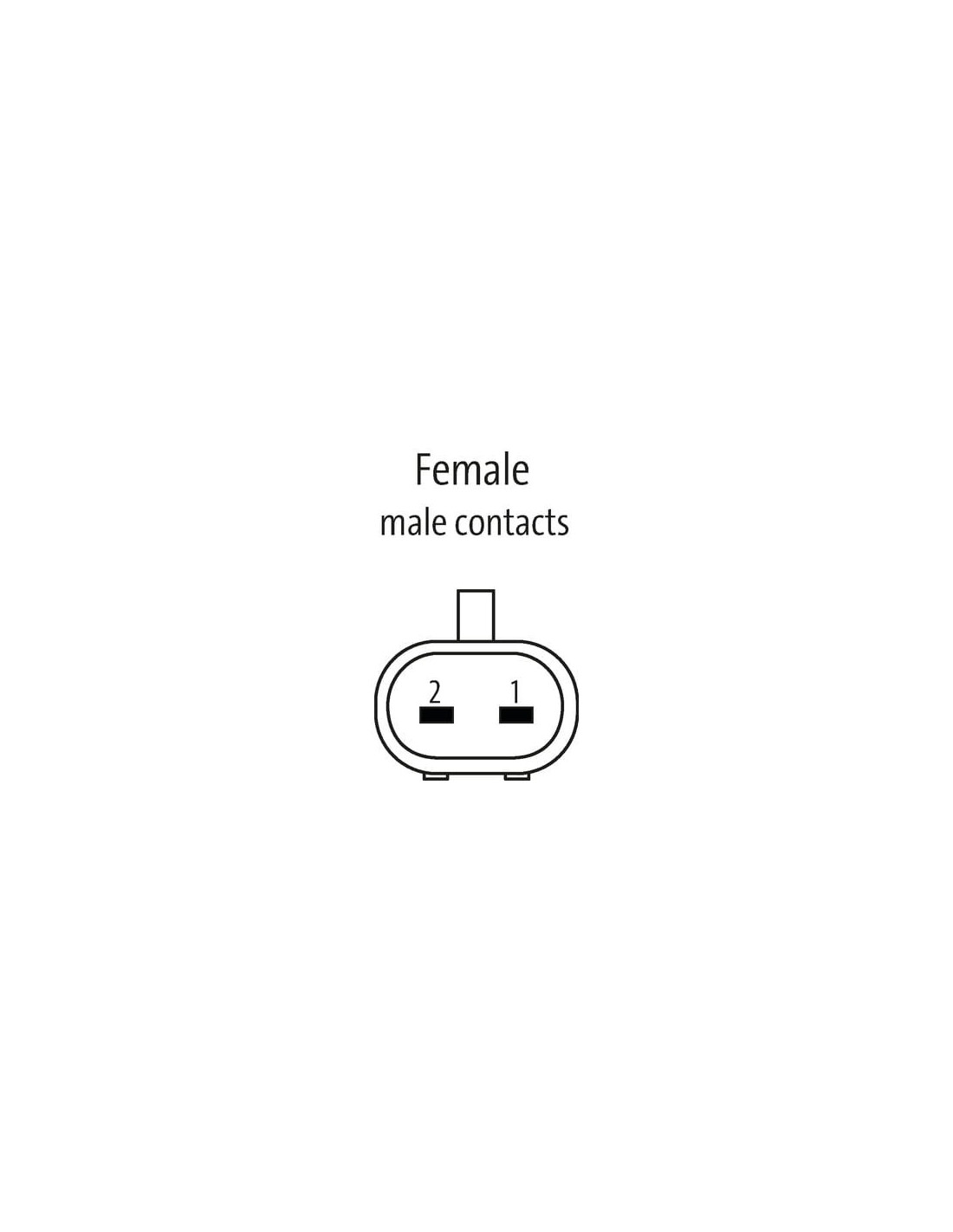

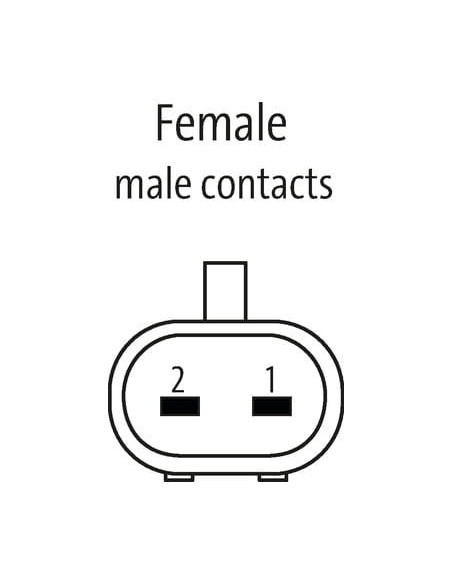

- Typ złącza: żeńskie, proste, SuperSeal AMP 1.5
- Długość przewodu: 3 m
- Maksymalne napięcie robocze: 24 V DC
- Maksymalny prąd na styk: 8 A
- Materiał styku: stop miedzi, cynowany
- Stopień ochrony: IP67 (przy zablokowaniu)
- Zakres temperatur pracy: -40°C do +125°C (w zależności od przewodu)
- Dedykowane do peszli o średnicy wewnętrznej: 11 mm
Złącze SuperSeal o kodzie 7072-73301-5120300 to sprawdzony wybór w każdej aplikacji wymagającej trwałych, bezpiecznych i szczelnych połączeń elektrycznych, zarówno w środowisku przemysłowym, jak i na zewnątrz budynków.
