Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor zaworowy Junior Timer kątowy z wolnym wyłącznikiem kablowym 7000-70301-7500500 – Profesjonalne połączenie w aplikacjach przemysłowych
Konektor zaworowy Junior Timer kątowy z wolnym wyłącznikiem kablowym to niezawodny element stosowany do łączenia elektrozaworów w instalacjach automatyki przemysłowej, pneumatyki i hydrauliki. Rozwiązanie to znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, bezpieczne oraz trwałe połączenie elektryczne. Produkt przeznaczony jest przede wszystkim do zasilania cewek elektromagnetycznych w maszynach, urządzeniach oraz systemach sterowania, gdzie kluczowe są odporność na warunki środowiskowe i łatwość montażu.
Montaż i uniwersalność konektora Junior Timer
Obudowa kątowa umożliwia wygodny montaż w trudno dostępnych miejscach oraz chroni przewody przed uszkodzeniami mechanicznymi. Standard Junior Timer zapewnia kompatybilność z popularnymi elektrozaworami i siłownikami szeroko stosowanymi w przemyśle.
- Szybkie i łatwe podłączenie przewodów dzięki czytelnej konstrukcji zacisków
- Możliwość pracy do 230 V AC/DC – szerokie możliwości zastosowań
- Kabel o długości 5 metrów pozwala na elastyczne prowadzenie instalacji
- Odporność na wibracje i typowe naprężenia mechaniczne dzięki wytrzymałej konstrukcji
Odporność i bezpieczeństwo w trudnych warunkach pracy
Obudowa wykonana z wysokiej jakości tworzywa sztucznego gwarantuje odporność na oleje, płyny techniczne oraz wiele agresywnych mediów. Stopień ochrony IP65 zapewnia skuteczną ochronę przed pyłem oraz strugami wody, czyniąc konektor idealnym do zastosowań w trudnych warunkach przemysłowych, halach produkcyjnych czy warsztatach.
- Trudnopalność według obowiązujących norm bezpieczeństwa
- Wysoka wytrzymałość elektryczna (pik napięciowy aż do 4 kV)
- Bezpieczeństwo eksploatacji potwierdzone międzynarodowymi normami
Charakterystyka przewodu i żył
Przewód wykonany jest z wysokiej jakości elastycznego PUR (poliuretan), co zapewnia odporność na uszkodzenia mechaniczne, zginanie oraz działanie substancji chemicznych. Żyły składają się z miedzi o klasie skrętu 5 – gwarancja optymalnego przewodnictwa i trwałości.
- Wytrzymałość na promieniowanie UV oraz oleje – wszechstronne możliwości zastosowań wewnątrz i na zewnątrz

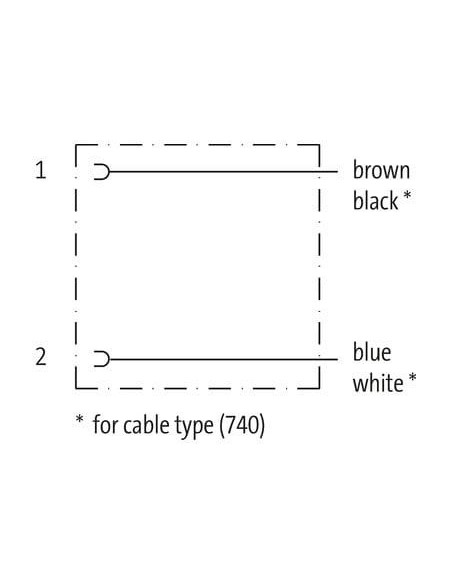

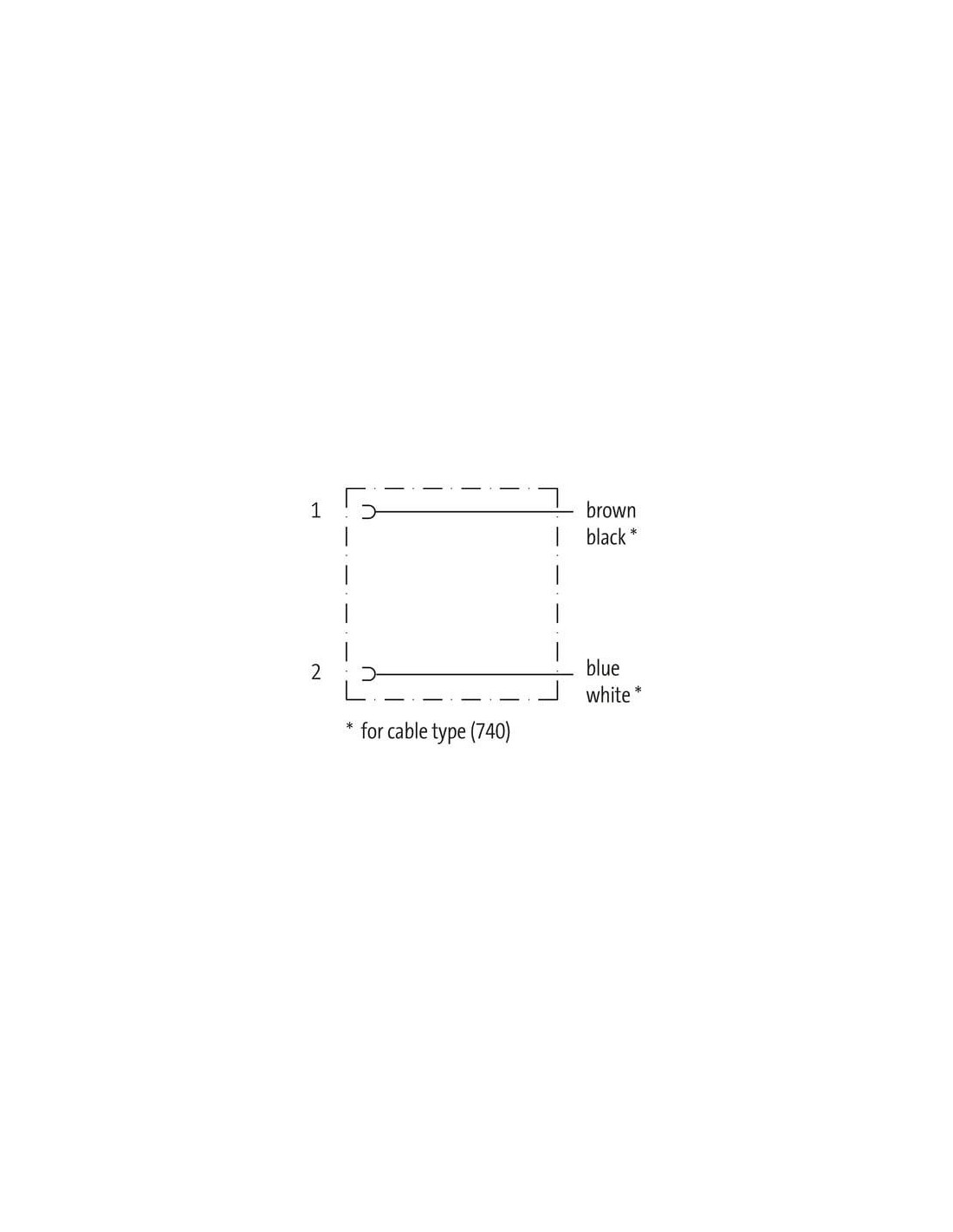

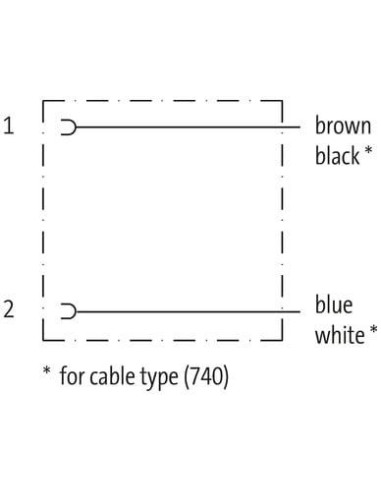

- 2-żyłowa konstrukcja (brązowy/czarny i niebieski/biały – w zależności od typu kabla)
- Odpowiedni do aplikacji ruchomych i stacjonarnych
- Nie zawiera ołowiu oraz FCKW – bezpieczny dla środowiska
Typowe zastosowania konektora Junior Timer kątowego
Ten typ konektora znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Systemach pneumatycznych i hydraulicznych (zasilanie cewek elektromagnetycznych zaworów)
- Budowie maszyn i urządzeń
- Aplikacjach mobilnych i pojazdach specjalistycznych
- Systemach HVAC i chłodniczych

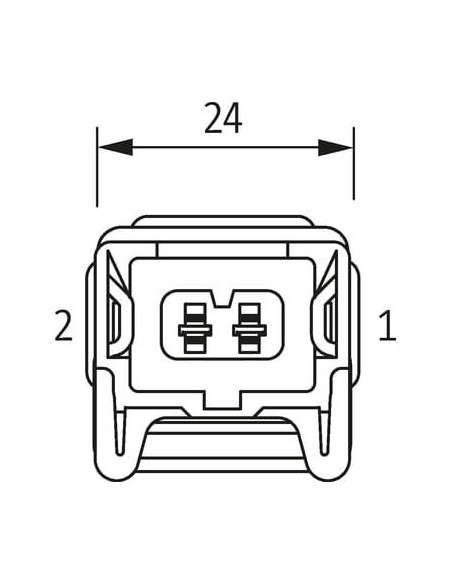

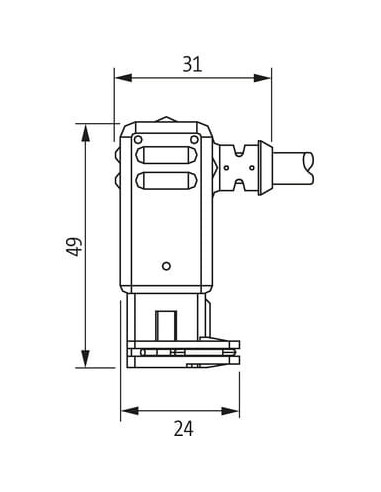

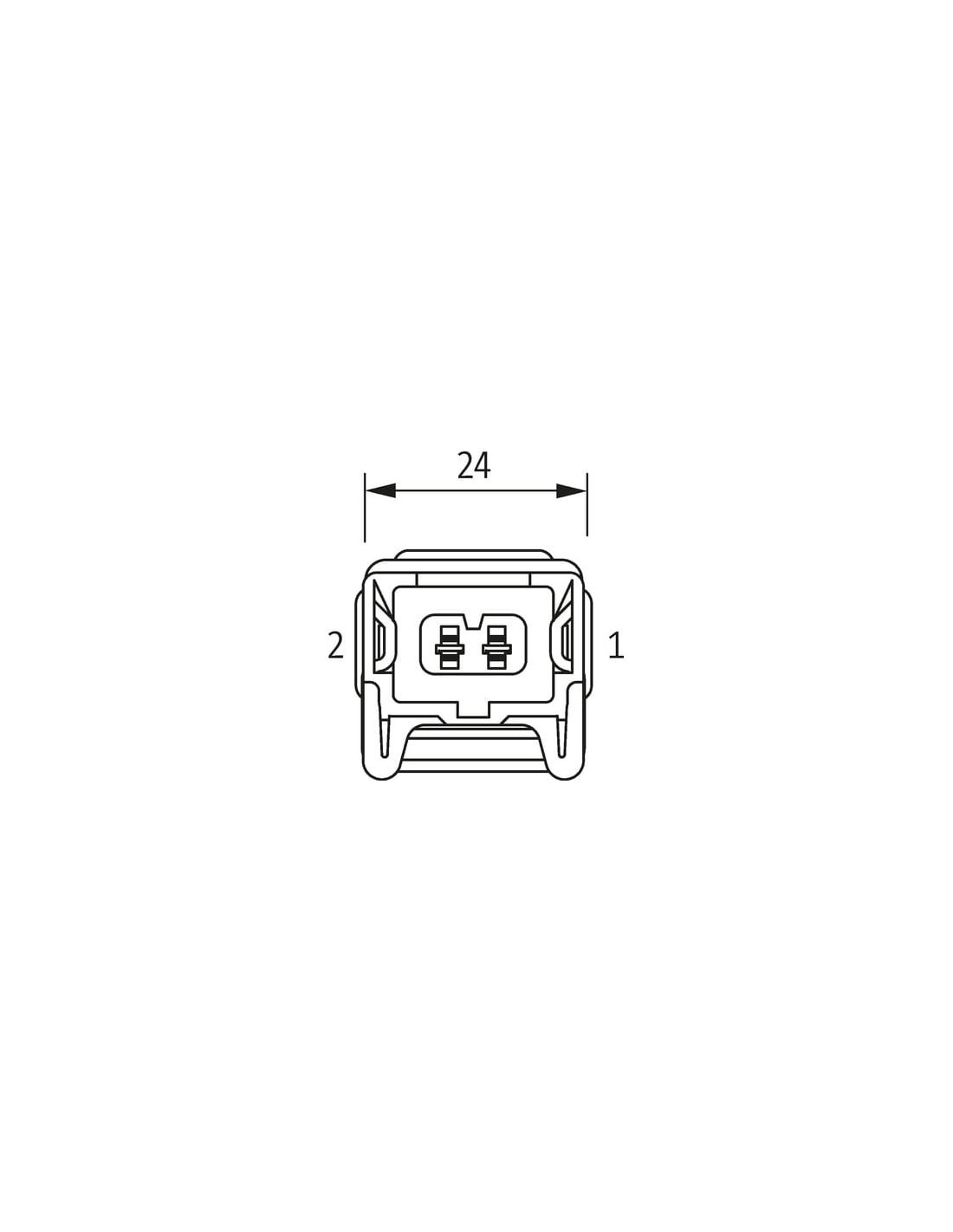

Standardowe wymiary (24 x 31 x 49 mm) pozwalają na integrację w większości dostępnych rozwiązań technicznych. Niebieski oraz czarny kolor izolacji ułatwia szybką identyfikację przewodów w trakcie montażu oraz ewentualnych prac serwisowych.
Zalety stosowania konektora Junior Timer
- Wysoka odporność na warunki środowiskowe (wilgoć, oleje, pyły, UV)
- Bezpieczny przesył napięcia i prądu o wysokich parametrach
- Szybka konserwacja oraz łatwe serwisowanie instalacji
- Idealny wybór do złącz przemysłowych i automatyki
Wybór konektora zaworowego Junior Timer kątowego 7000-70301-7500500 to gwarancja niezawodności oraz bezpieczeństwa w kluczowych zastosowaniach przemysłowych i maszynowych.
