Żeński kątowe
max. 230 V AC/DC
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Znamionowy pik napięciowy | 4 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 750 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 2 |
| Outer diameter insulation | 2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 92 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Zawór Junior Timer z kablem 1,5 m – profesjonalne połączenia elektryczne do zaworów
Zawór Junior Timer z kablem o długości 1,5 m (kod produktu: 7000-70301-7500150) to niezawodny i wytrzymały element przeznaczony do zastosowań w automatyce przemysłowej. Służy do połączeń elektrozaworów, siłowników oraz urządzeń wymagających bezpiecznego przesyłu sygnału i zasilania.
Zastosowanie zaworu Junior Timer 24 mm
Gniazdo Junior Timer jest standardowo wykorzystywane w aplikacjach przemysłowych, motoryzacyjnych, a także w urządzeniach pneumatycznych i hydraulicznych. Dedykowane do podłączania cewek zaworów elektromagnetycznych, pomp, czujników oraz innych elementów automatyki przemysłowej, gdzie wymagana jest szybka i trwała instalacja elektryczna przy zachowaniu odpowiednich gabarytów.
- Typowe zastosowania: połączenia cewki zaworów, instalacje maszyn i linii produkcyjnych, systemy automatyki przemysłowej, pojazdy specjalistyczne.
- Możliwość stosowania zarówno w instalacjach AC, jak i DC (do 230 V), co zwiększa uniwersalność wykorzystania.
- Stopień ochrony IP65, gwarantujący szczelność i wytrzymałość nawet w trudnych warunkach przemysłowych.
- Obudowa z tworzywa sztucznego odpornego na oleje, chemikalia oraz uszkodzenia mechaniczne.
- Wytrzymałość na rozbłyski napięcia do 4 kV.
- Trudnopalny materiał przystosowany do pracy w wysokich i niskich temperaturach.
Budowa i zalety – Złącze elektrozaworu Junior Timer
Modułowa konstrukcja gniazda 2-pinowego (typ żeński, konektor kątowy) umożliwia łatwy montaż i demontaż. Odpowiednie zaciski do przewodów gwarantują stabilny i trwały kontakt elektryczny.
- Polecany w wymagających środowiskach przemysłowych dzięki podwyższonej odporności na drgania i czynniki mechaniczne.
- Kabel o długości 1,5 m wykonany z elastycznego tworzywa PUR, z wewnętrzną izolacją PVC – zapewnia odporność na ścieranie, promieniowanie UV, oleje i wiele chemikaliów.
- Skrętka miedziana gwarantuje dobre przewodnictwo i minimalne straty przesyłu sygnału.

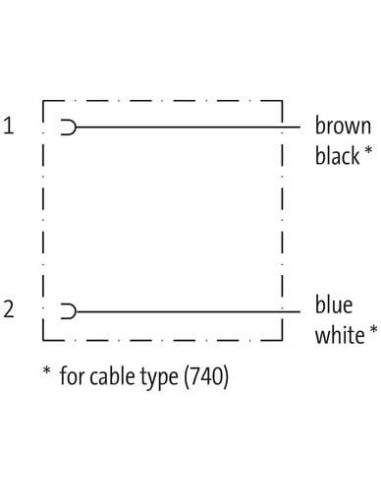

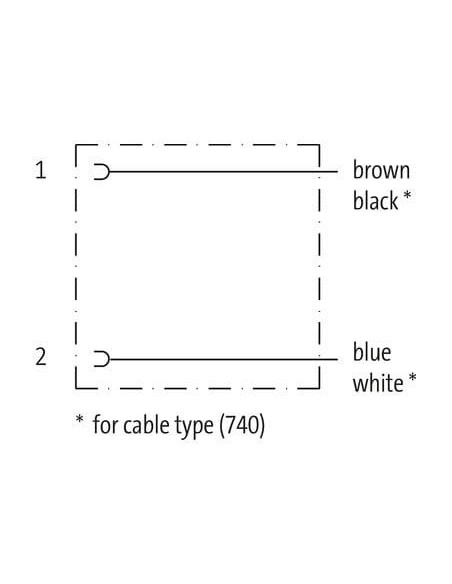

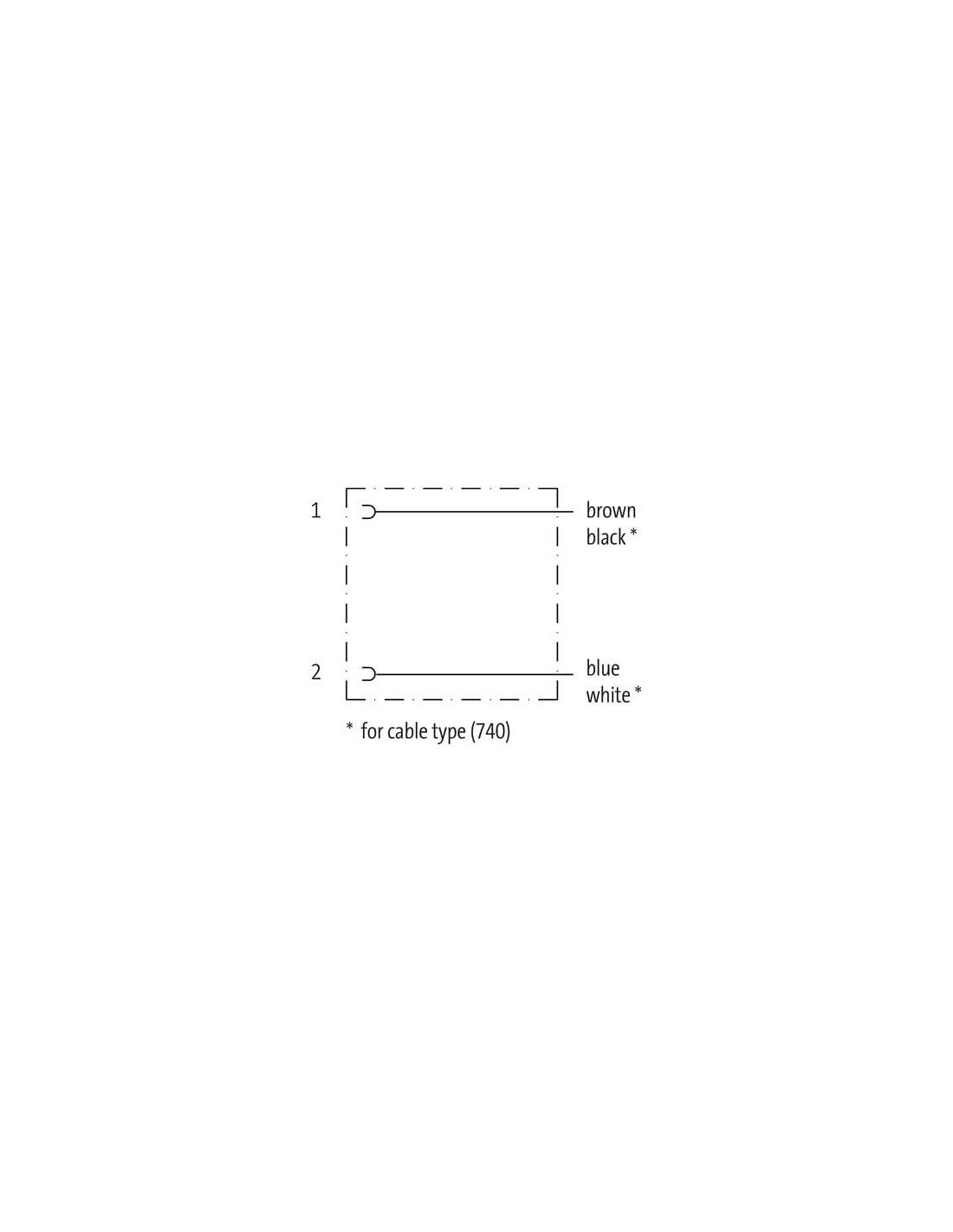

- Kodowanie przewodów: brązowy/czarny (1), niebieski/biały (2) dla szybkiej i pewnej identyfikacji podczas podłączania.

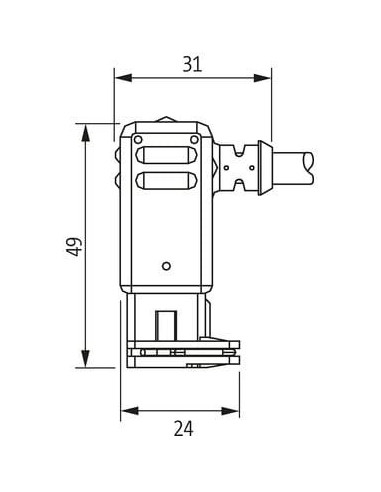

- Kompaktowe wymiary (24 x 31 x 49 mm) umożliwiają integrację nawet w ograniczonej przestrzeni zabudowy.
- Odporność na promień gięcia – kabel zachowuje parametry nawet przy intensywnym użytkowaniu w ruchu.
Rozwiązania dedykowane branży automatyki i przemysłu
Zawór Junior Timer 24 mm stanowi idealne rozwiązanie dla integratorów systemów, firm serwisowych oraz producentów maszyn i linii produkcyjnych. Jego stosowanie wpływa na szybkość montażu, niezawodność oraz długą żywotność instalacji elektrycznych.
Elementy takie jak odporność ogniowa, łatwość montażu oraz uniwersalne zastosowanie w różnych gałęziach przemysłu czynią ten produkt wyjątkowo atrakcyjnym w kontekście profesjonalnych aplikacji przemysłowych.
