MSUD
Typ BI (11 mm)
24 V AC ±20% / DC ±25%
Dioda LED i obwód zabezpieczający
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD BI |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane elektryczne
| Czas opóźnienia opadania maks. | 20 ms |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Materiał uszczelka | PUR |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

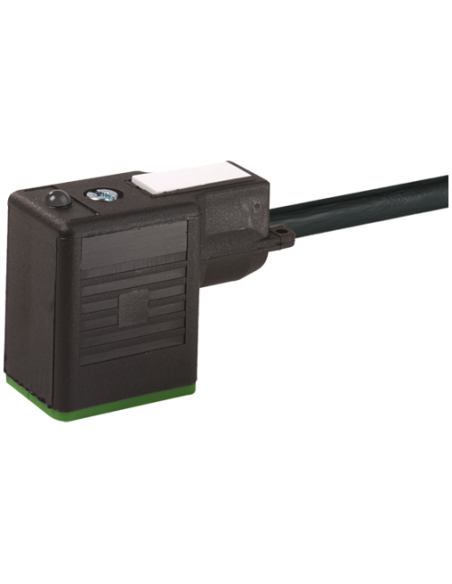

Konektor zaworowy MSUD typ BI 11mm do kabla wełnianego – profesjonalne rozwiązanie do automatyki
Konektor zaworowy MSUD typ BI 11mm to specjalistyczny produkt przeznaczony do połączeń elektrozaworów z przewodami zasilającymi w systemach automatyki przemysłowej. Znany z wysokiej niezawodności i wytrzymałości mechanicznej, znajduje zastosowanie szczególnie w przemyśle maszynowym, hydraulice, pneumatyce oraz wszędzie tam, gdzie wymagana jest stabilna transmisja sygnałów i zasilania w trudnych warunkach pracy.
Najważniejsze zalety konektora zaworowego MSUD BI 11mm
- Stopień ochrony IP67 gwarantuje odporność na pył i wodę, dzięki czemu złącze sprawdzi się także w wymagających środowiskach przemysłowych.
- Wytrzymała konstrukcja – obudowa wykonana z PBT cechuje się wysoką odpornością chemiczną oraz na oleje, co pozwala na stosowanie produktu w aplikacjach narażonych na kontakt z agresywnymi substancjami.
- Dioda LED informuje o stanie pracy, wspierając proces diagnostyki i konserwacji systemów.
- Obwód zabezpieczający oraz dodatkowe diody chronią przed przepięciami i zwiększają bezpieczeństwo eksploatacji.
- Uniwersalne zasilanie – umożliwia pracę z napięciem 24 V AC/DC w szerokim zakresie tolerancji napięć.
- Przewód o długości 5 m zapewnia dużą elastyczność podczas instalacji nawet w rozbudowanych szafach sterowniczych i urządzeniach.
- Stosowany przewód charakteryzuje się odpornością na promieniowanie UV, oleje, paliwa oraz ogień, co zapewnia długą żywotność instalacji elektrycznej.
Typowe zastosowania konektora zaworowego MSUD BI 11mm
Konektory MSUD są powszechnie wykorzystywane w aplikacjach, gdzie wymagane jest solidne i hermetyczne połączenie elektromagnesów zaworów z siecią zasilającą. Sprawdzają się w:
- Sterowaniu elektrozaworami hydrauliki siłowej i pneumatyki, gdzie odporność na wilgotność, pył oraz czynniki chemiczne jest kluczowa.
- Instalacjach maszyn i linii produkcyjnych – zarówno w systemach automatyki, jak i robotyki przemysłowej.
- Zastosowaniach zewnętrznych i narażeniu na niekorzystne warunki atmosferyczne, dzięki podwyższonej odporności mechanicznej oraz stopniowi ochrony IP67.
Budowa i bezpieczeństwo użytkowania konektora BI 11mm
Konektor zaworowy wyposażony jest w diodę LED oraz obwód zabezpieczający, które poprawiają bezpieczeństwo i komfort użytkowania. Konstrukcja przewiduje łatwy montaż, a zastosowane śruby mocujące o gwincie M3 zapewniają stabilność połączenia.
- Dodatkowy obwód zabezpieczający chroni przed przepięciami.

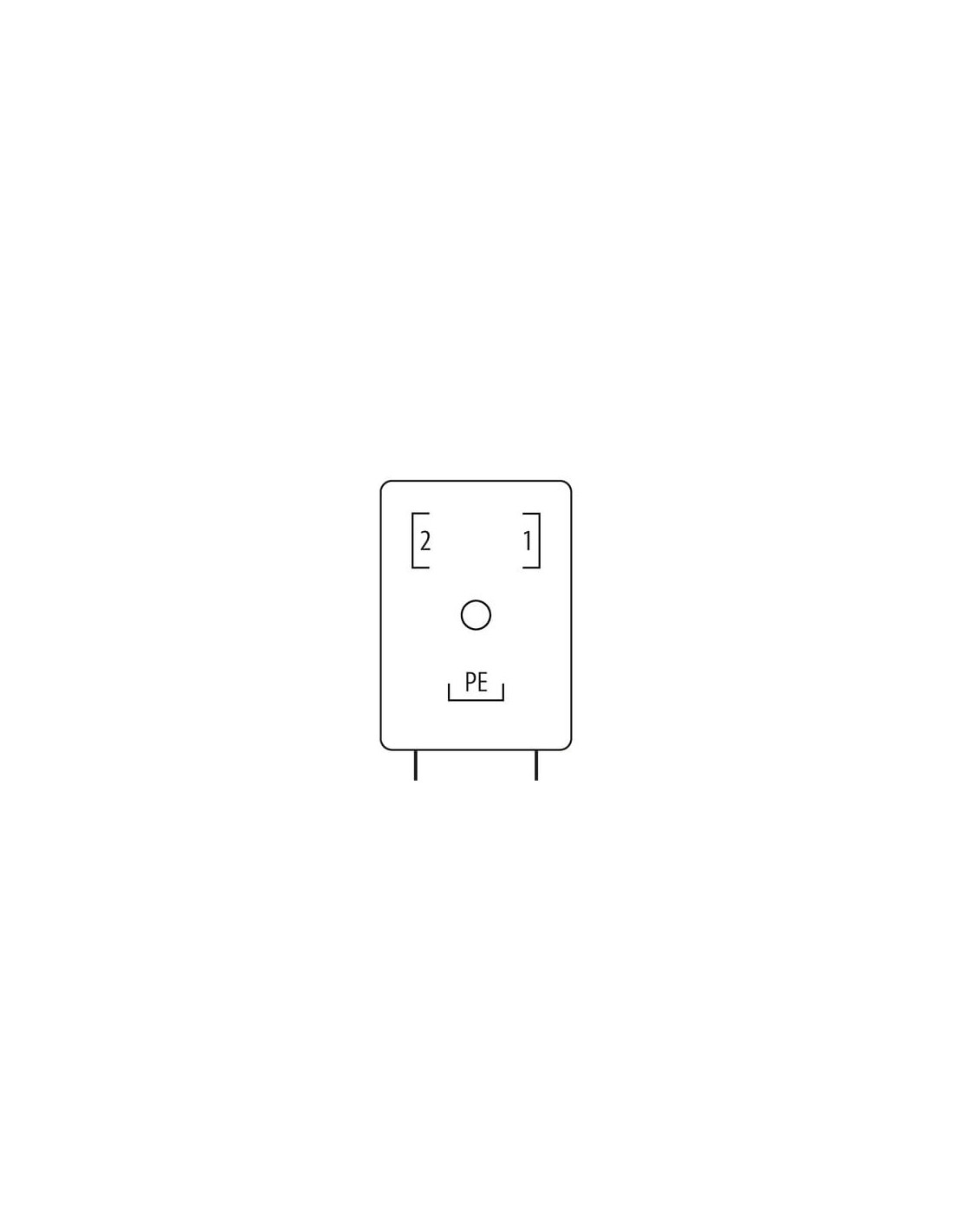

- Wysoka kompatybilność z wieloma typami zaworów elektromechanicznych dzięki uniwersalnemu rozkładowi pinów i typowym wymiarom montażowym (rozstaw 11 mm).
- Zaawansowane materiały – uszczelka oraz osłona wykonane z PUR i stali, odporne na ścieranie oraz agresywne media.
Możliwości zastosowania i warunki pracy
Zakres temperatur roboczych wynosi od -25°C do +85°C, a dzięki odpowiedniej konstrukcji przewodu możliwa jest praca zarówno w warunkach statycznych, jak i dynamicznych – przewód przystosowany jest do wielomilionowych cykli gięcia i skręcania. System zabezpieczenia przed zginaniem oraz konieczność stosowania odpowiednich promieni gięcia gwarantują długą żywotność instalacji.
Konektor spełnia normy międzynarodowe dotyczące odporności na ogień, promieniowanie UV oraz substancje chemiczne, co sprawia, że jest to profesjonalne rozwiązanie dla najbardziej wymagających aplikacji przemysłowych.
Konektor zaworowy MSUD BI 11mm – wybór do nowoczesnych instalacji przemysłowych
Stosowanie konektora MSUD typ BI 11mm z odpowiednio dobranym przewodem gwarantuje wysoką niezawodność i bezpieczeństwo pracy maszyn oraz systemów automatyki. Wieloletnia trwałość, łatwy montaż i konserwacja oraz szeroka zgodność z najpopularniejszymi elektrozaworami czynią ten produkt wyborem polecanym w zaawansowanych aplikacjach przemysłowych.
