Xtreme - Outdoor
Męski prosty
max. 24 V DC
2-piny
bez komponentów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Powłoka styku | cynowane |
| Family construction form | SuperSeal |
| odpowiedni do peszli (Ø wewnętrzna) | 11 mm |
| Materiał styk | Stop miedzi |

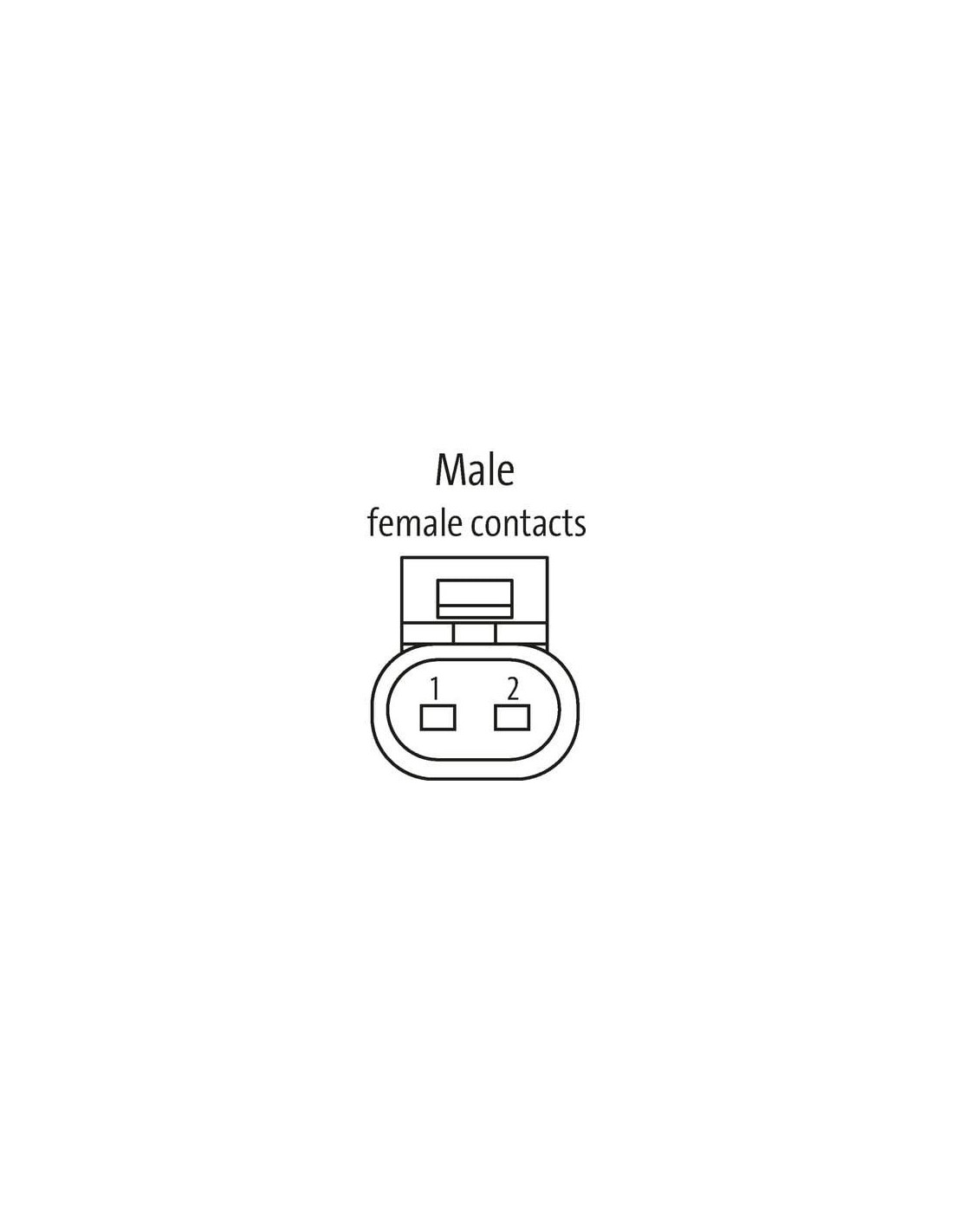

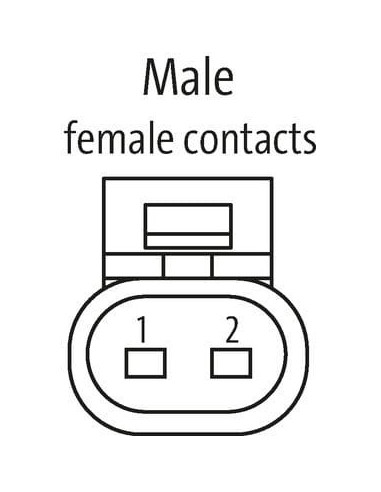

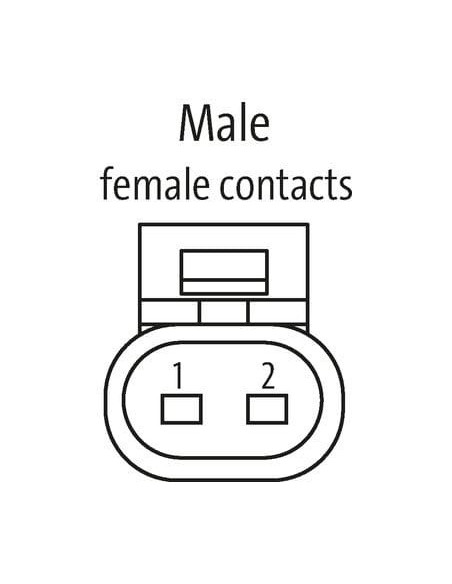

| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | AMP SuperSeal 1.5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał uszczelka | Silikon |
| Materiał obudowa | Tworzywo sztuczne |
| Material overmolding | PUR |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 125 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

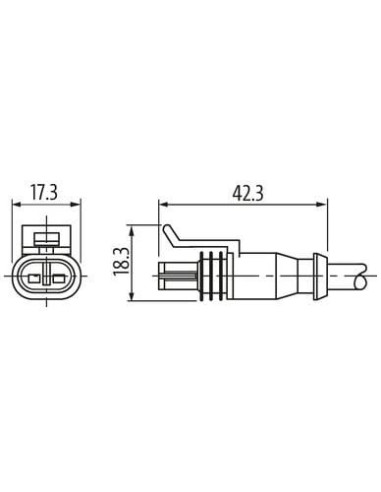

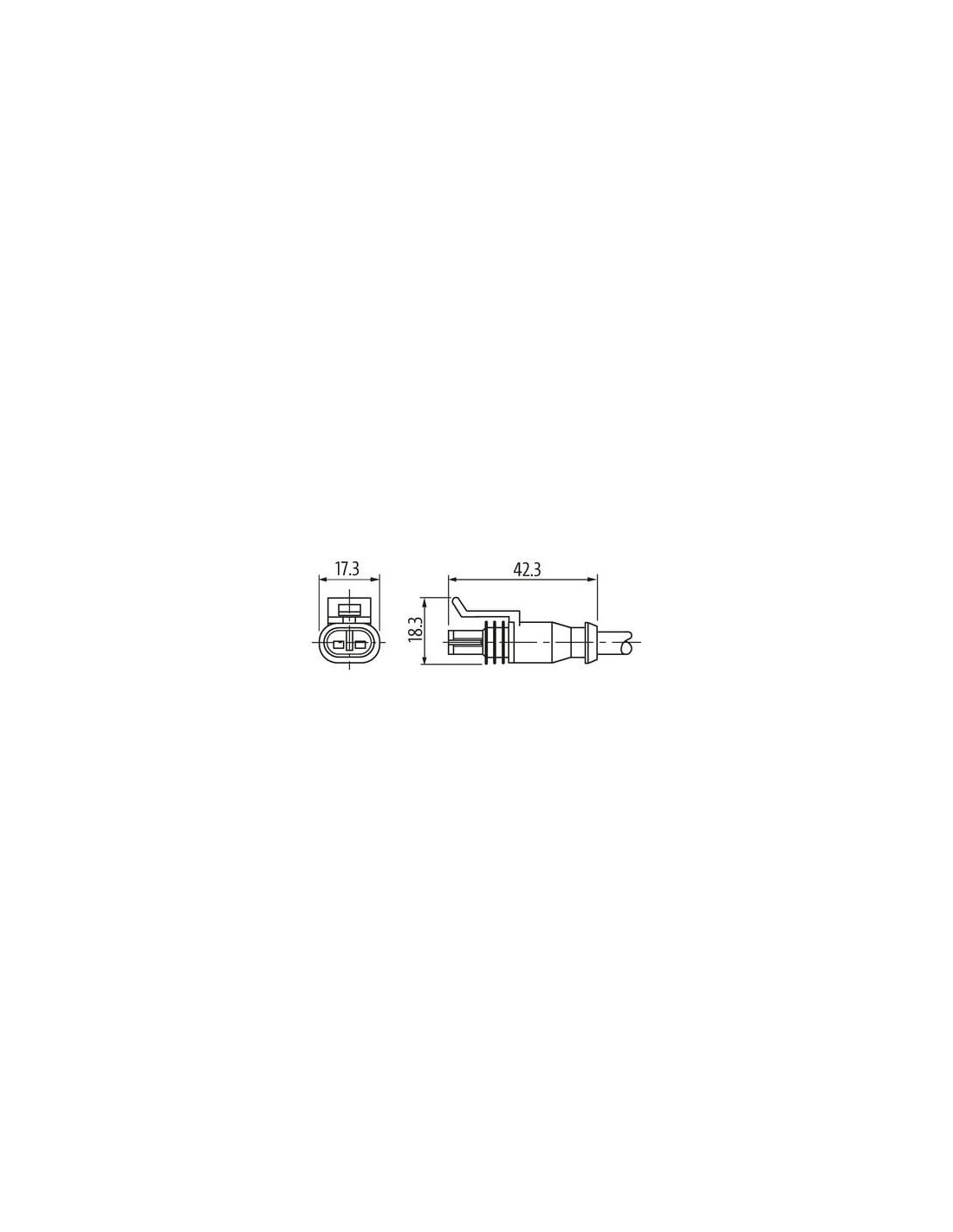

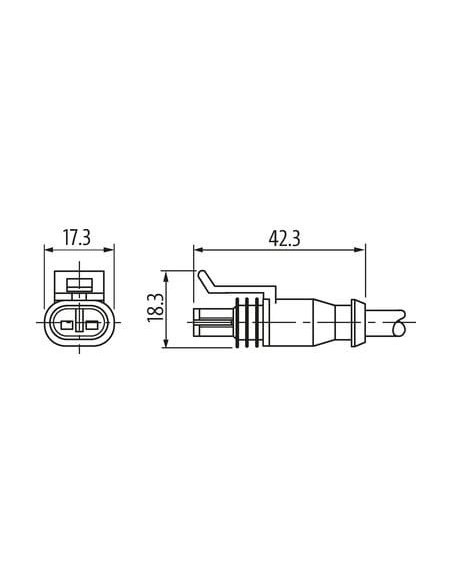

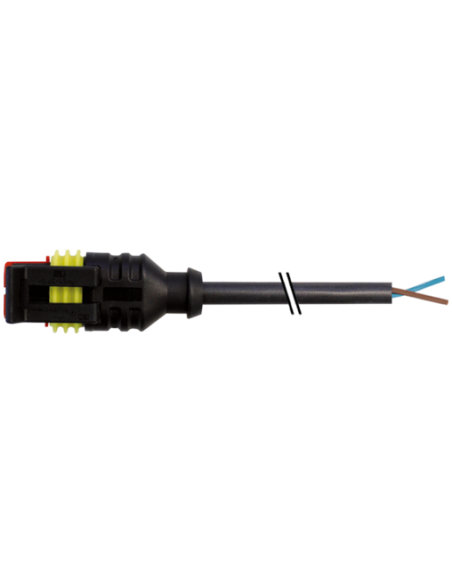

Konektor zaworowy SuperSeal AMP 1.5 z wolnymi końcami kablowymi – 7072-73001-5120030
Konektor zaworowy SuperSeal AMP 1.5 z wolnymi końcami kabli to wytrzymałe i szczelne złącze dedykowane wymagającym aplikacjom przemysłowym oraz motoryzacyjnym. Konstrukcja konektora zapewnia wysoką niezawodność i odporność na czynniki zewnętrzne, co czyni go idealnym rozwiązaniem do pracy w trudnych warunkach środowiskowych.
Zalety konektora SuperSeal AMP 1.5
- Stopień ochrony IP67 – gwarantuje pełną odporność na kurz oraz krótkotrwałe zanurzenie w wodzie, co sprawdza się w zastosowaniach zewnętrznych oraz w miejscach narażonych na wilgoć.
- Wytrzymałość mechaniczna – obudowa wykonana z wysokiej jakości tworzywa sztucznego oraz silikonowa uszczelka zapewniają ochronę przed uszkodzeniami mechanicznymi, chemikaliami oraz olejami.
- Temperatury pracy – szeroki zakres dopuszczalnych temperatur roboczych, od -40°C do +125°C, umożliwia instalację w środowiskach o podwyższonej lub obniżonej temperaturze.
- Łatwość montażu – prosta konstrukcja z blokadą zatrzaskową oraz końcówkami kablowymi pozwala na szybkie i pewne podłączenie przewodów.
- Zgodność z peszlem – dostosowany do peszli o średnicy wewnętrznej 11 mm, co ułatwia prowadzenie przewodów w instalacjach elektrycznych.
Typowe zastosowania konektora SuperSeal AMP
Konektor zaworowy SuperSeal AMP 1.5 żeński jest powszechnie wykorzystywany w branży automatyki przemysłowej do podłączania cewek elektromagnetycznych, czujników, zaworów oraz szeroko pojętej aparatury pomiarowej. Sprawdza się również w pojazdach samochodowych, maszynach rolniczych oraz sprzęcie budowlanym, gdzie wymagana jest pewność łączeń elektrycznych oraz ich odporność na warunki atmosferyczne i drgania.
- Przemysł motoryzacyjny – połączenia czujników, sterowników, cewek, zaworów
- Automatyka przemysłowa – integracja urządzeń, podłączanie zasilania i sygnałów
- Maszyny rolnicze i budowlane – układy elektryczne narażone na kurz i wodę
- Aplikacje outdoorowe – instalacje wymagające odporności na wodę, pył i wibracje
Główne cechy konstrukcyjne i elektryczne

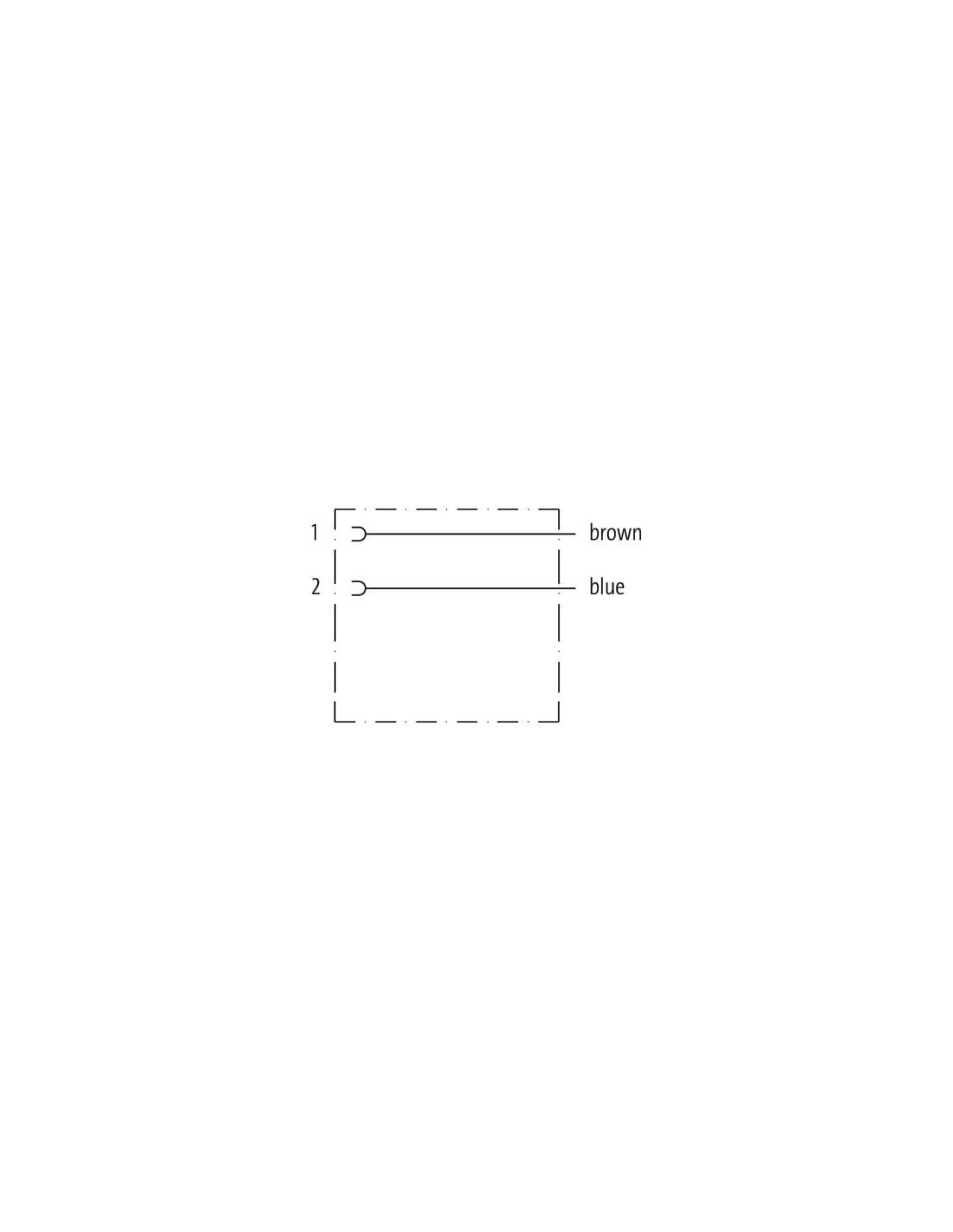

Konektor posiada 2 tory przewodzące z kablami o długości 0,3 m zakończonymi wolnymi końcami (brązowy, niebieski). Złącze jest przystosowane do maksymalnego napięcia roboczego 24 V DC oraz prądu do 8 A na styk, co zapewnia szerokie możliwości zastosowań w układach niskonapięciowych. Powłoka styku cynowana oraz trwała blokada zatrzaskowa gwarantują pewny i stabilny kontakt elektryczny przez długi czas eksploatacji.
Dlaczego warto wybrać złącze SuperSeal AMP?
Wybór konektora zaworowego SuperSeal AMP 1.5 to gwarancja niezawodności, szczelności oraz szerokiej kompatybilności z urządzeniami przemysłowymi i motoryzacyjnymi. Dodatkowo elastyczne podejście do długości przewodów oraz możliwość wyboru materiałów pozwalają dopasować produkt do indywidualnych wymagań każdego projektu.
