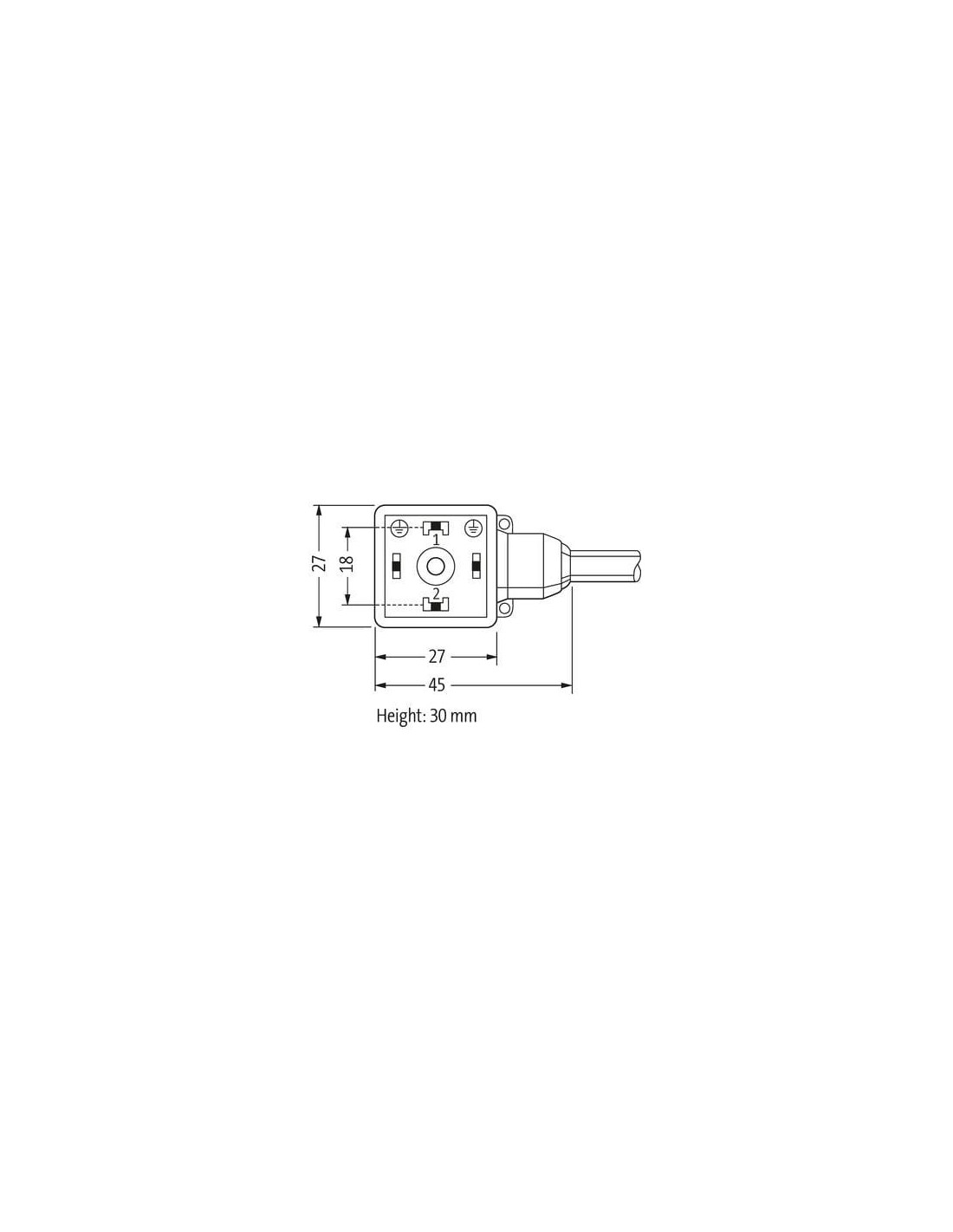

Typ A (18 mm)
24 V AC/DC ±25%
LED
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD A |
| Gwint | M3 |
| Materiał | PBT |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 18 V |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | galvanized |
| Powłoka złącza śrubowego | galvanized |
| Kolor obudowy | czarny |
| Blokada materiału | Stal |
| Material screw connection | Stal |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

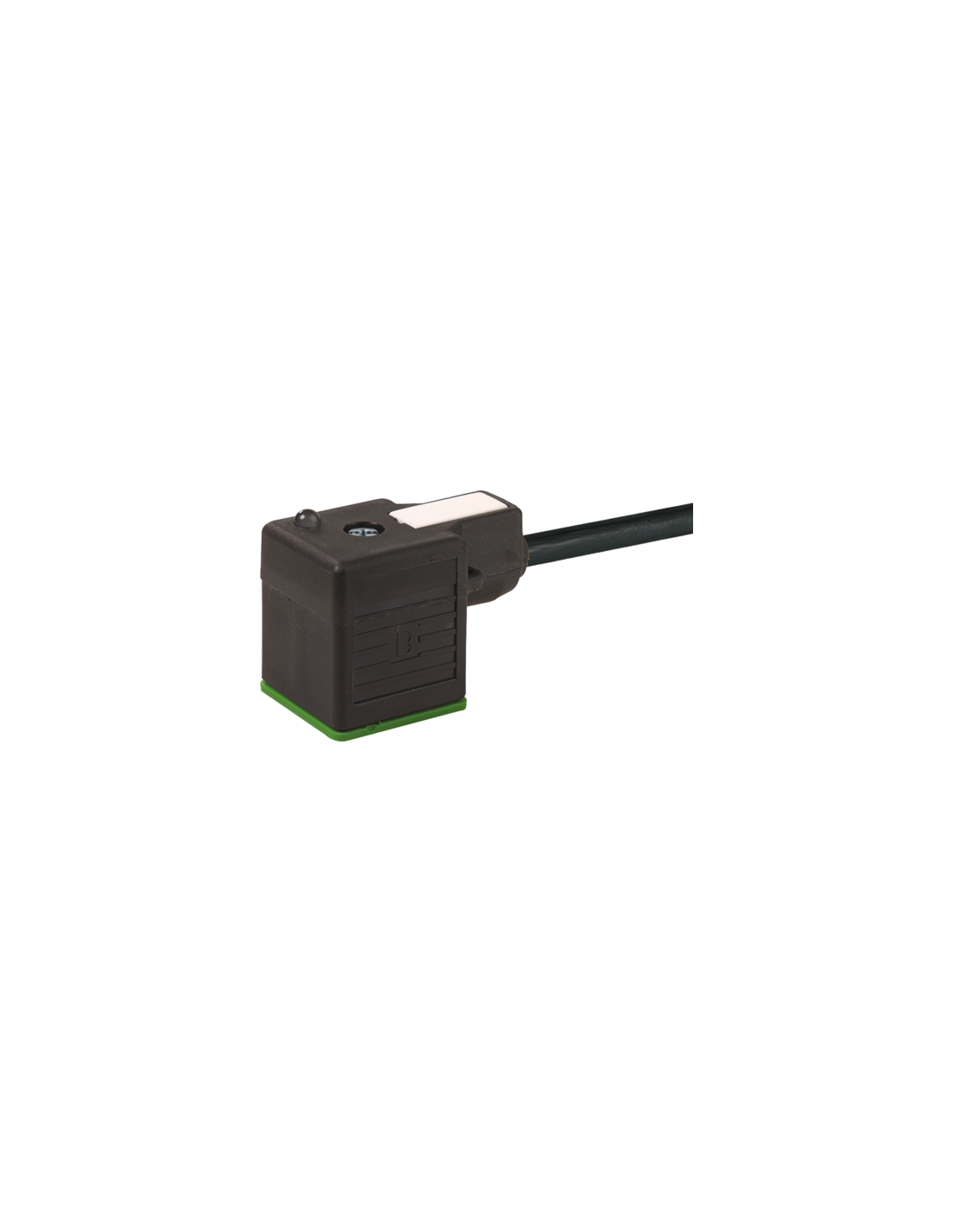

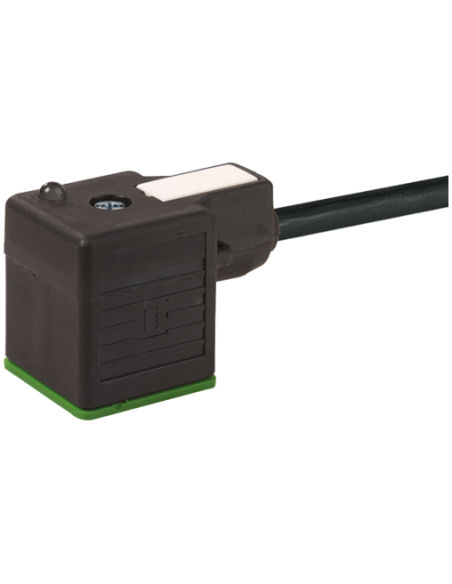

Konektor zaworowy MSUD typ A 18mm 24V AC/DC z kablem 5m – Kod: 7000-18001-6160500
Konektor zaworowy MSUD typ A 18mm to niezawodne rozwiązanie do podłączania elektrozaworów w automatyce przemysłowej oraz instalacjach maszynowych. Prezentowany model jest wyposażony w przewód o długości 5 metrów, zakończony wolnym końcem, co zapewnia swobodę montażu nawet w trudno dostępnych miejscach.
Solidna konstrukcja i wysoki stopień ochrony IP67
Urządzenie wyróżnia się obudową z tworzywa PBT, odporną na działanie czynników chemicznych oraz olejów. Mocowanie odbywa się za pomocą gwintów M3, a stopień ochrony IP67 zapewnia bezpieczeństwo pracy nawet w wymagających warunkach środowiskowych, przy zachowaniu właściwego montażu (włożone i przykręcone).
Przeznaczenie i zastosowanie konektora MSUD typ A
Konektor zaworowy o standardowych wymiarach 18 mm jest przeznaczony do podłączania cewek zaworowych w:
- układach pneumatycznych i hydraulicznych,
- maszynach przemysłowych,
- aplikacjach automatyki procesowej,
- systemach transportowych i produkcyjnych,
- innych instalacjach wymagających niezawodnego podłączenia elektromagnesów.
Typowa aplikacja obejmuje przyłączenie świecącego zaworu z sygnalizacją LED, co umożliwia szybką diagnostykę oraz wykrywanie stanów pracy.
Wbudowana dioda LED sygnalizacyjna
Żółta dioda LED informuje o stanie pracy przyłączonego elektromagnesu, co znacznie ułatwia serwis i utrzymanie ruchu. To rozwiązanie eliminuje konieczność stosowania dodatkowych kontrolerów wizualnych w instalacji.
Bezpieczna praca i uniwersalne napięcie zasilania 24V AC/DC
Konektor został przystosowany do pracy w systemach 24V AC/DC (zakres dopuszczalny: 18–30V). Dzięki temu może być stosowany zarówno w instalacjach prądu stałego, jak i przemiennego. Maksymalny prąd roboczy na styk wynosi nawet 4A, co umożliwia wykorzystanie go z wieloma popularnymi zaworami przemysłowymi.
Przewód wytrzymały na warunki przemysłowe
- Trójżyłowy przewód z miedzianą skrętką (0,75 mm²)
- Izolacja i płaszcz PVC – elastyczna, odporna na ścieranie, UV i płomień
- Wytrzymałość temperaturowa: -30°C do 70°C (montaż stały), -5°C do 70°C (ruchy kabli)
- Oznaczenie kolorów żył: czarny 1, czarny 2, zielono-żółty (PE)

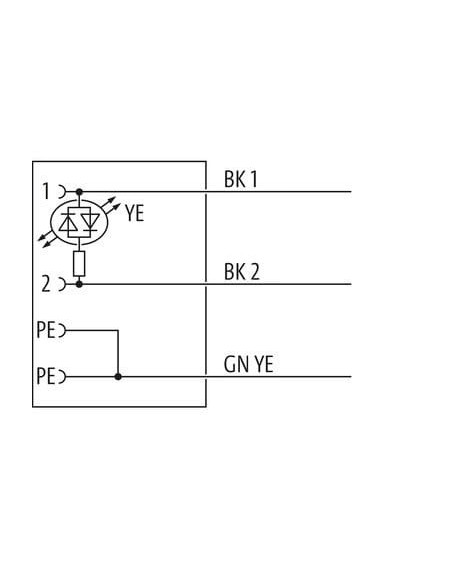

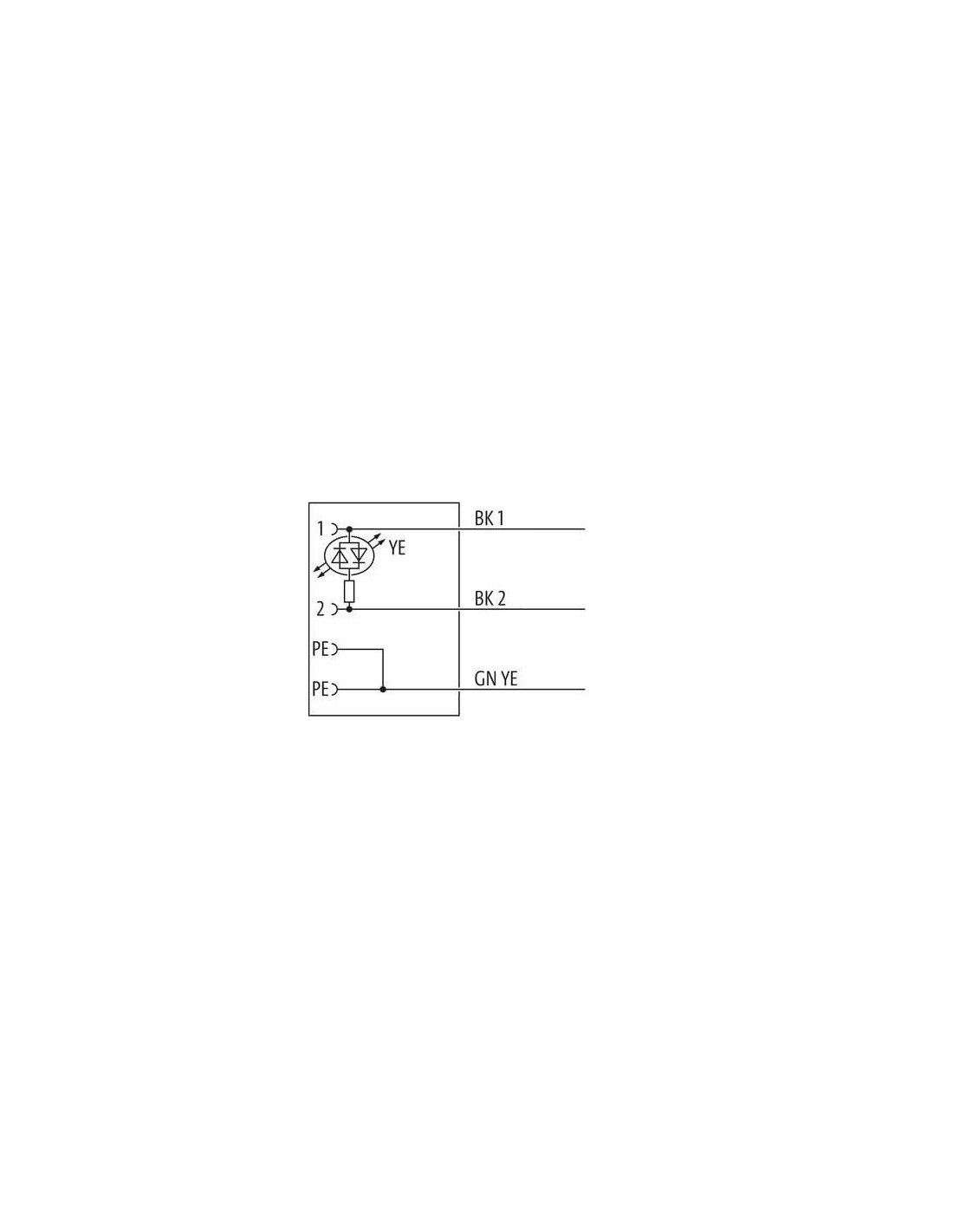

Schemat podłączenia i montaż

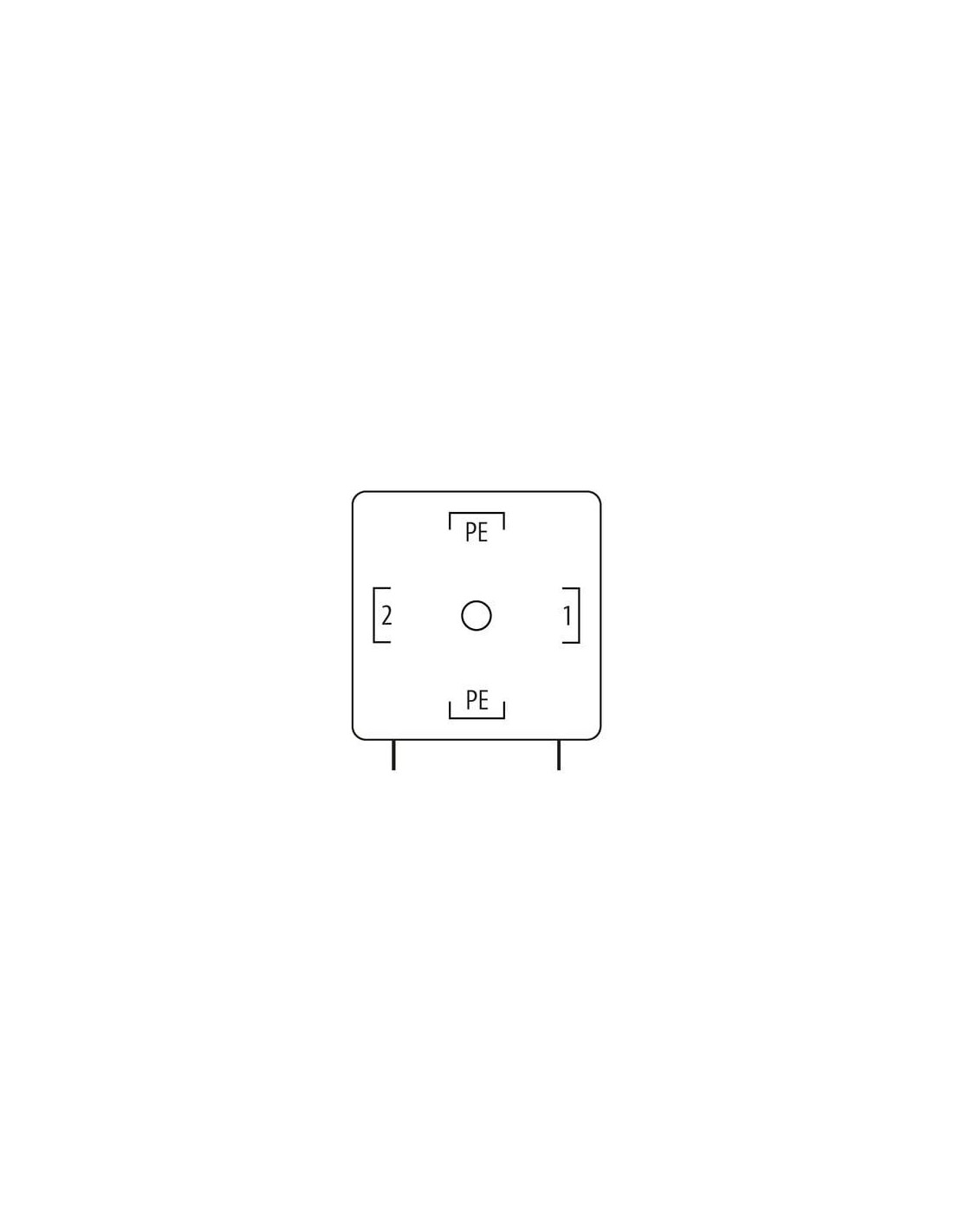

Konektor MSUD typ A wyposażony jest w standardowe gniazdo 2+PE. Schemat podłączenia zapewnia łatwą integrację z instalacjami przemysłowymi. Rozstaw otworów gwarantuje kompatybilność z największą grupą zaworów elektromagnetycznych na rynku.
Zalety produktu
- Uniwersalność w automatyce i pneumatyce
- Sygnalizacja LED – szybka diagnostyka
- Odporność na oleje i chemikalia
- Wysoki stopień ochrony przed pyłem i wilgocią (IP67)
- Wytrzymałość mechaniczna i łatwy montaż dzięki przewodowi o długości 5 m
- Odpowiedni do pracy w szerokim zakresie temperatur
Konektor zaworowy MSUD typ A 18mm z przewodem 5m to sprawdzone rozwiązanie dla wymagających aplikacji przemysłowych, zapewniające niezawodną i bezpieczną pracę zaworów elektromagnetycznych.
