Xtreme - Outdoor

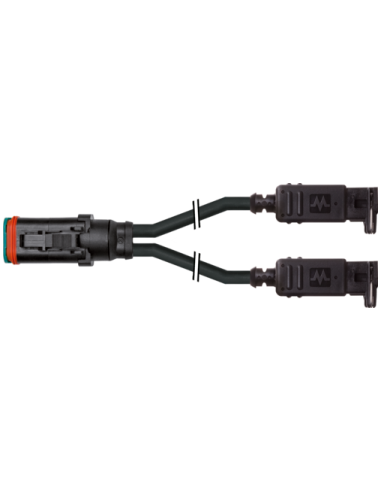

Rozdzielacz Y
6...230 V AC/DC
Kompatybilne z:

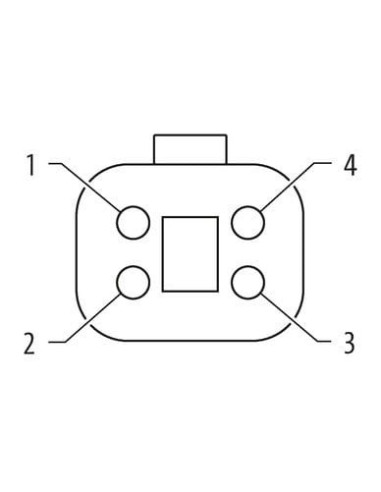

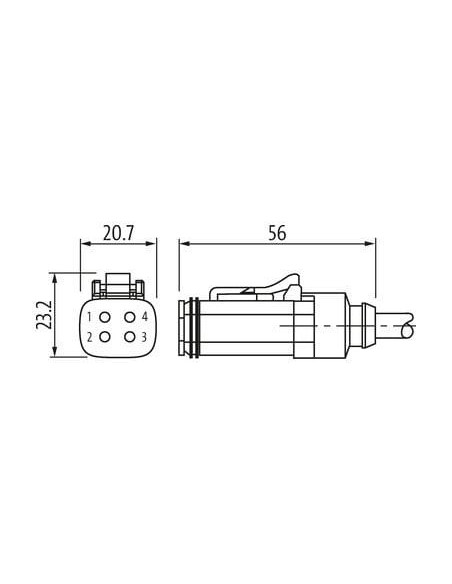

Deutsch DT06-4S

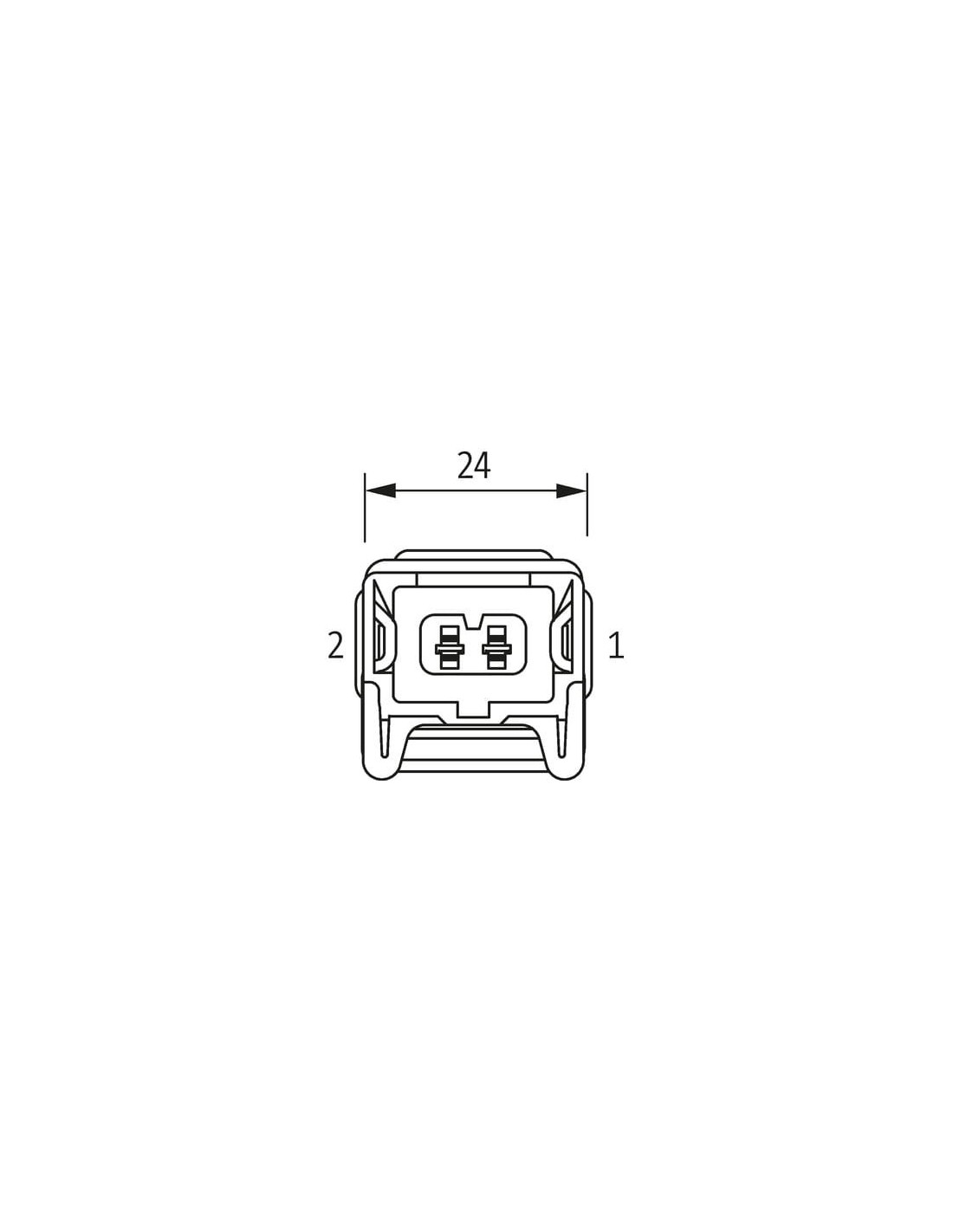

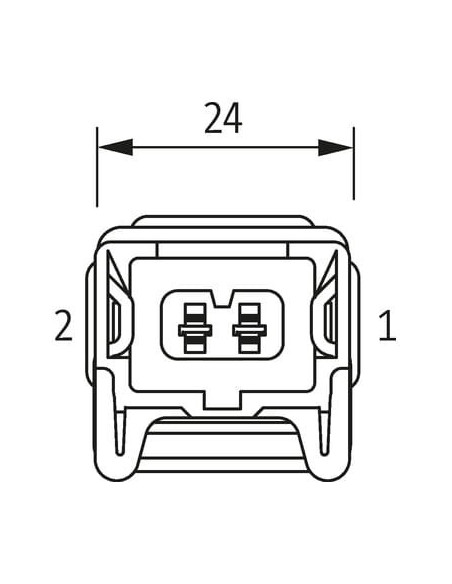

Junior Power Timer (AMP)
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-3S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MJT |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Stopień ochrony (EN IEC 60529) | IP65 |
Strona 3
| Family construction form | MJT |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Korek zaworowy MDCY06-4s z rozdzielaczem Y – profesjonalne okablowanie do aplikacji przemysłowych

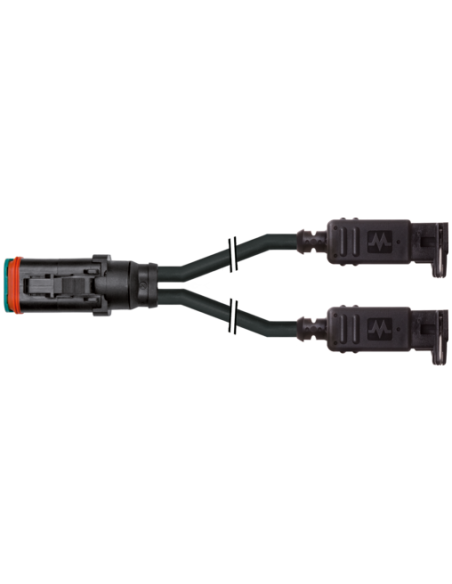

Korek zaworowy MDCY06-4s / 2x Junior Timer 0° 7072-77571-7540500 to zaawansowany rozdzielacz Y przeznaczony do zastosowań przemysłowych w wymagających warunkach środowiskowych. Produkt zapewnia niezawodność oraz trwałość połączeń elektrycznych, zgodnie z najwyższymi normami. Idealnie sprawdza się w branży automatyki, w maszynach budowlanych, pojazdach specjalistycznych oraz w przemyśle motoryzacyjnym.
Zastosowanie korka zaworowego z rozdzielaczem Y – wszechstronne możliwości
Korek zaworowy z rozdzielaczem typu Y wyposażony jest w złącza kompatybilne z Deutsch DT06-4S oraz Junior Power Timer (AMP), co pozwala na łatwą integrację z szeroką gamą urządzeń automatyki i elektrotechniki. Wytrzymała konstrukcja oraz szeroki zakres napięć roboczych (6–230 V AC/DC) umożliwiają stosowanie produktu zarówno w instalacjach niskonapięciowych, jak i wysokiego napięcia.
- Przemysł motoryzacyjny – sterowanie elementami hydraulicznymi i pneumatycznymi w pojazdach
- Automatyka przemysłowa – rozdzielanie sygnałów do dwóch podzespołów
- Maszyny specjalistyczne – niezawodne zasilanie zaworów oraz czujników
- Systemy outdoorowe – odporność na warunki atmosferyczne dzięki klasie szczelności IP68/IP65
Wytrzymałość i niezawodność – odporność na czynniki zewnętrzne
Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i mechanicznej gwarantuje długą żywotność produktu, nawet w trudnych warunkach. Uszczelnienie silikonowe zapewnia skuteczną ochronę przed wilgocią, kurzem i olejami.
Kabel o długości 5 m wykonany jest z materiału PUR, charakteryzującego się doskonałą odpornością na ścieranie, promieniowanie UV oraz kontaktami z agresywnymi mediami. Dodatkowo, przewody wewnętrzne są bezołowiowe i bezhalogenowe, co zwiększa bezpieczeństwo w środowisku pracy.
Parametry techniczne – pewność działania nawet w ekstremalnych warunkach
- Szeroki zakres napięcia roboczego: 6–230 V AC/DC
- Prąd maksymalny na styk: do 4 A
- Klasa szczelności: IP68 (3-pinowy), IP65 (2-pinowy) – zapewnia ochronę przed wodą oraz pyłem
- Zakres temperatury pracy: od -25°C do +85°C (kabel: -40°C do +90°C)
- Materiał styków: stop miedzi, powlekany niklem
- System blokady: zatrzaskowy – szybka i pewna instalacja

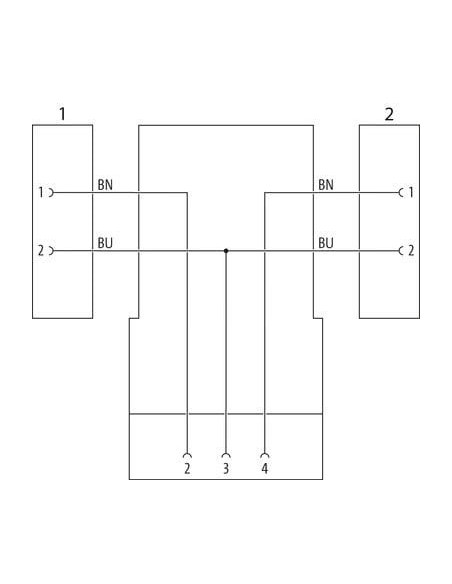

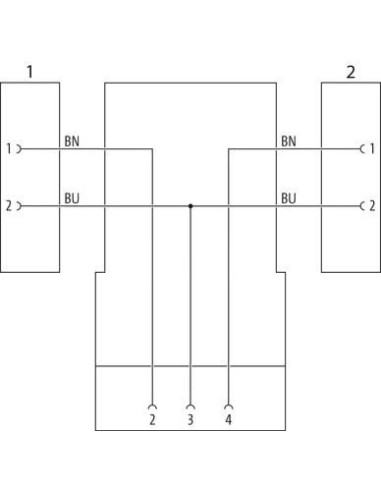

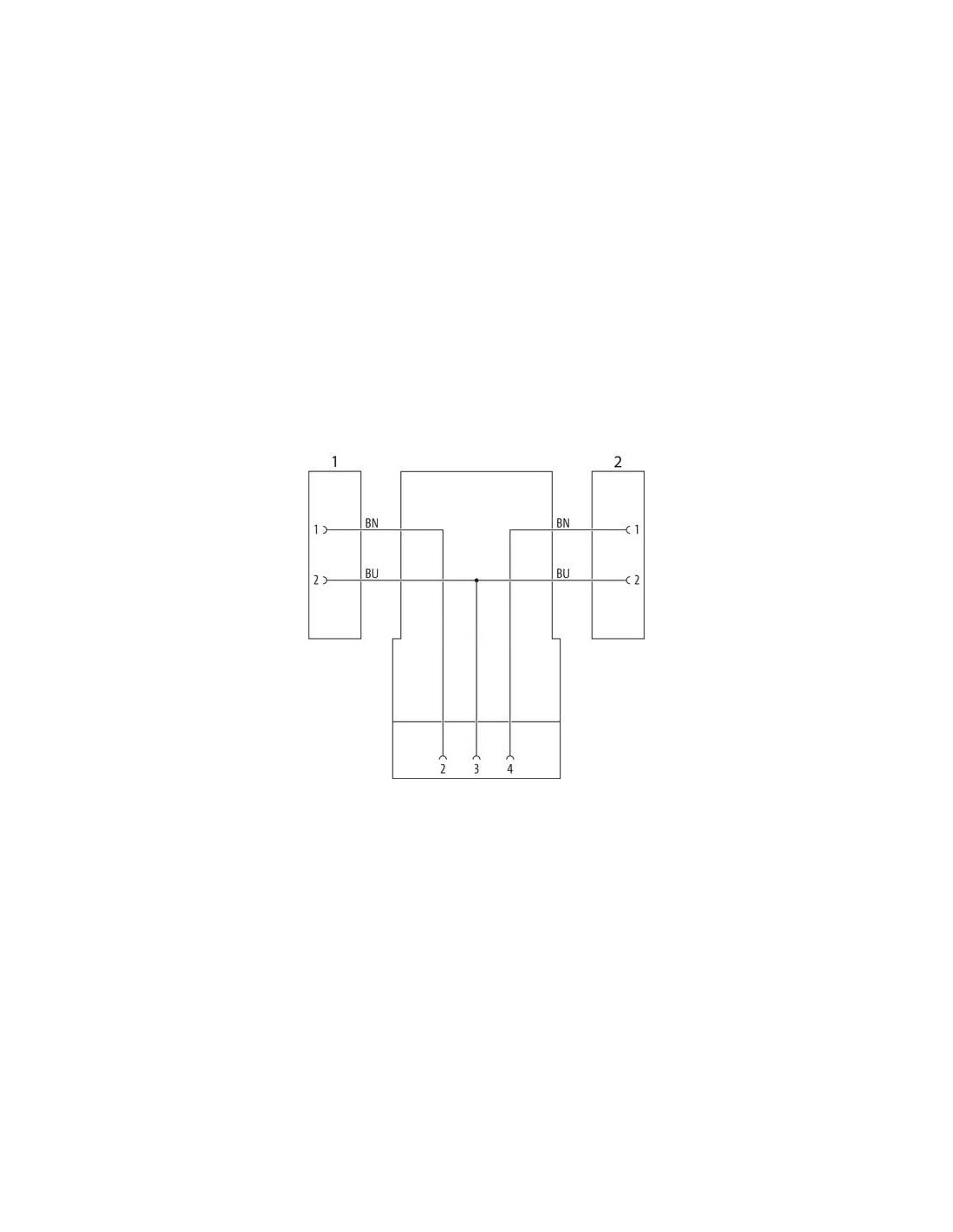

- Oznaczenie przewodów: BN – brązowy, BU – niebieski
Zalety i wyróżniki korka zaworowego MDCY06-4s
- Kompatybilność ze standardowymi złączami przemysłowymi
- Możliwość pracy w szerokim zakresie temperatur oraz trudnych warunkach otoczenia
- Łatwość montażu i możliwość zamówienia dowolnej długości kabla
- Wysoka odporność mechaniczna i chemiczna, idealna do zastosowań outdoorowych
- Certyfikat cURus gwarantujący spełnienie wymogów bezpieczeństwa na rynku międzynarodowym
Korek zaworowy MDCY06-4s z rozdzielaczem Y to gwarancja pewnych połączeń w najbardziej wymagających aplikacjach automatyki przemysłowej i mobilnej. Przemyślana konstrukcja oraz trwałe materiały zapewniają długotrwałe i bezawaryjne użytkowanie, a solidność została potwierdzona odpowiednimi certyfikatami oraz normami branżowymi.
