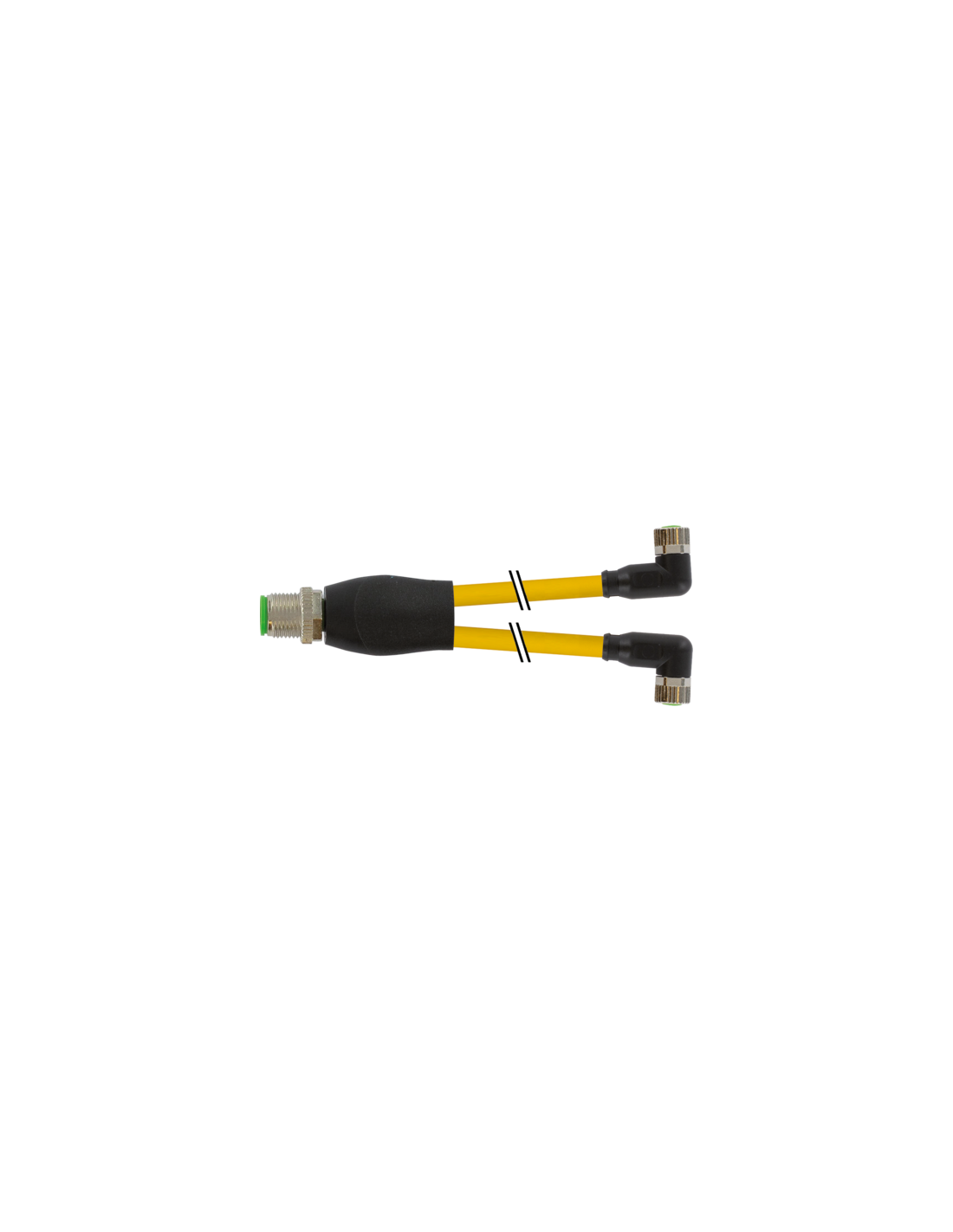

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 030 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

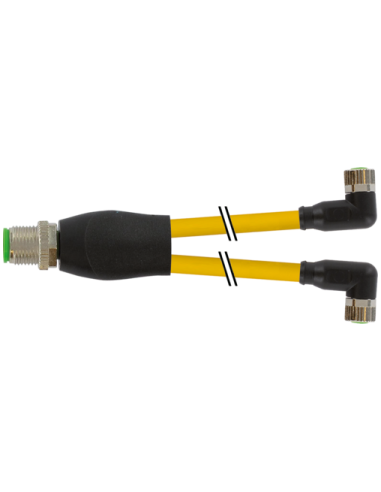

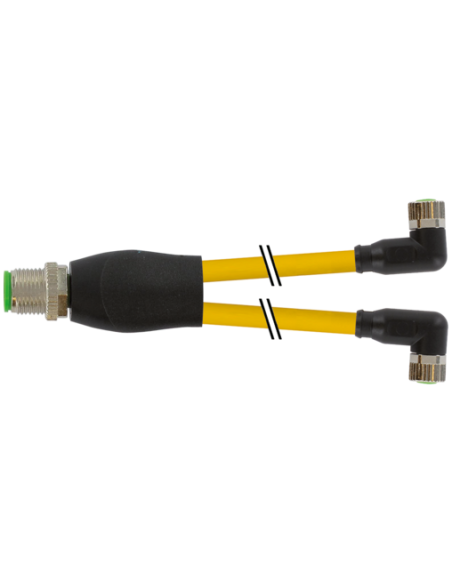

Konektor-trójnik M12 męski prosty - 2xM8 męski kątowy 7000-40841-0300060 – Rozdzielacz sygnałów do zastosowań przemysłowych
Konektor-trójnik M12 męski, prosty – 2xM8 męski, kątowy to wysokiej jakości rozdzielacz typu Y, przeznaczony do profesjonalnych instalacji automatyki przemysłowej oraz systemów sterowania. Urządzenie umożliwia łatwe i niezawodne rozgałęzianie sygnału i zasilania, co czyni je niezwykle praktycznym elementem wykorzystywanym przy montażu maszyn, linii produkcyjnych, systemów czujnikowych oraz rozdzielnic.
Zastosowania konektora trójnikowego M12 – M8 w przemyśle
Konektory M12/M8 znajdują zastosowanie w:
- Automatyce przemysłowej
- Systemach czujników i siłowników
- Integracji maszyn oraz urządzeń pomiarowych
- Układach rozdzielczych oraz szafach sterowniczych
- Zastosowaniach wymagających wysokiego stopnia ochrony IP67 oraz odporności mechanicznej
Dzięki swojej konstrukcji rozdzielacz sprawdza się wszędzie tam, gdzie konieczne jest szybkie i bezpieczne rozgałęzienie połączeń sygnałowych lub zasilających.
Najważniejsze zalety konektora-trójnika M12 – M8, kod produktu 7000-40841-0300060
Główne cechy produktu:
- Trwała konstrukcja – komponenty wykonane z wysokiej jakości materiałów: obudowa z wytrzymałego tworzywa PUR oraz metalowe elementy pokryte niklem gwarantują długą żywotność.
- Odporność na czynniki chemiczne i oleje – zastosowane materiały zapewniają dobrą odporność w wymagających środowiskach przemysłowych.
- Zwarta, kompaktowa budowa oraz elastyczny przewód – ułatwiają montaż nawet w miejscach o ograniczonej przestrzeni, a kątowe wtyki M8 pozwalają zaoszczędzić miejsce.
- Wysoka szczelność – stopień ochrony IP67 chroni przed pyłem, wilgocią i zanurzeniem.
- Pozłacane styki – zapewniają niezawodne i trwałe połączenie elektryczne nawet przy długotrwałej eksploatacji.
- Standardowe kodowanie A oraz zgodność z normami DIN EN 61076-2-101 (M12) i DIN EN 61076-2-114 (M8) – uniwersalność zastosowań.
Konektor M12 – M8 na przewodzie – gwarancja trwałości w wymagających warunkach
Kabel PUR o długości 0,6 m charakteryzuje się doskonałą elastycznością, odpornością na ścieranie oraz promieniowanie UV. Zastosowane materiały izolacyjne są bezhalogenowe, wolne od silikonu i kadmu, co zapewnia bezpieczeństwo aplikacji. Przewód świetnie radzi sobie z licznymi cyklami zginania oraz skręcania, co pozwala na jego stosowanie w urządzeniach wymagających dynamicznego ruchu lub ciągów kablowych C-track.
Budowa konektora-trójnika i schemat połączeń – szybka i intuicyjna integracja
Trójnik posiada prostą głowicę M12 męską oraz dwa kątowe konektory M8 męskie. Czytelny schemat połączeń ułatwia szybki montaż i poprawne wykonywanie instalacji. Zabezpieczenie przeciwwstrząsowe dodatkowo zwiększa niezawodność pracy w aplikacjach narażonych na drgania i wstrząsy.
Typowe zastosowania i możliwości wykorzystania konektora M12/M8
Sprawdzi się w następujących aplikacjach:
- Maszyny produkcyjne (sterowniki, sensory, siłowniki, rozdzielacze sygnału)
- Automatyka transportu – przenośniki, systemy pakujące
- Roboty przemysłowe i stanowiska montażowe
- Systemy bezpieczeństwa maszyn
- Rozdzielnice i szafy sterownicze wymagające niezawodnych rozgałęzień sygnałowych
Dzięki rozdzielaczowi Y możliwe jest szybkie rozszerzenie istniejącej instalacji o dodatkowe urządzenia bez potrzeby prowadzenia nowych przewodów sygnałowych od centrali.
Podsumowanie – Konektor-trójnik M12 męski, prosty – 2xM8 męski, kątowy 7000-40841-0300060
Dzięki kompaktowej budowie, wytrzymałej konstrukcji, wysokiemu stopniowi ochrony oraz uniwersalności połączeń, rozdzielacz M12 – 2xM8 stanowi wygodne i profesjonalne rozwiązanie do rozbudowy i serwisowania nowoczesnych instalacji automatyki przemysłowej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
