Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.
Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ BI (11 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

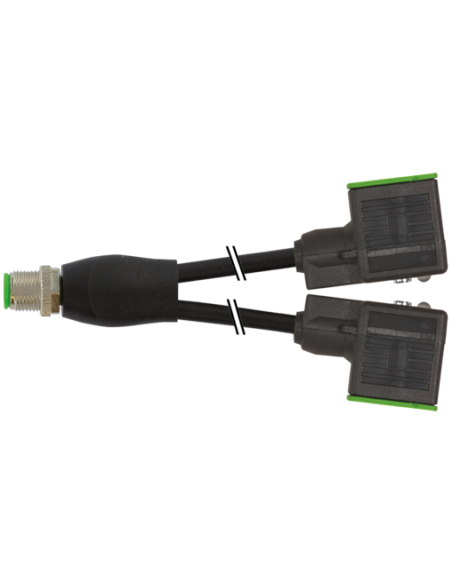

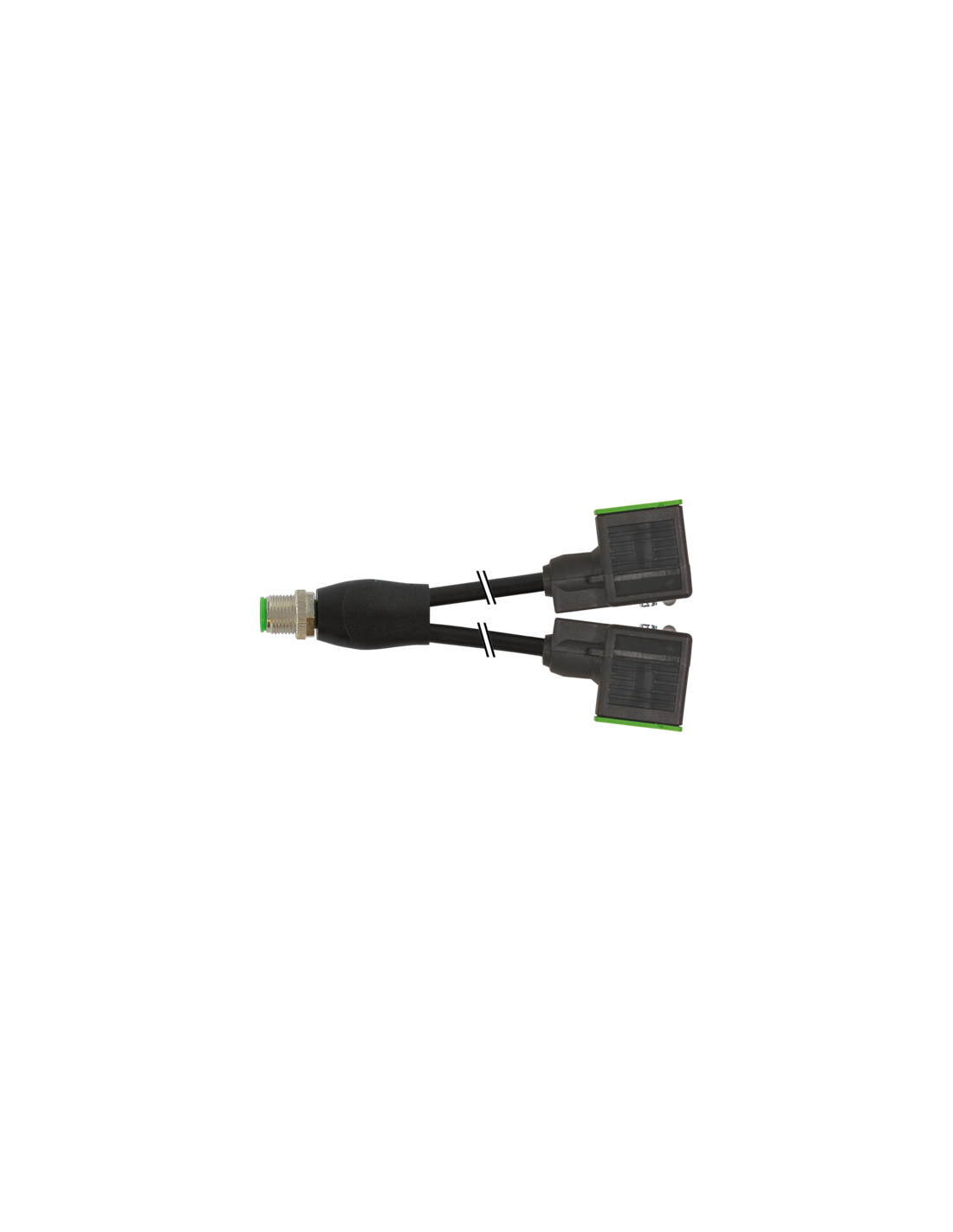

Rozdzielacz Y M12 na złączu zaworu MSUD – BF BI 11mm (7000-42421-6160200)
Rozdzielacz Y M12 na złączu zaworu MSUD to wysokiej jakości akcesorium stosowane w automatyce przemysłowej, które umożliwia wygodne rozdzielenie sygnałów oraz zasilania pomiędzy dwoma elektrozaworami. Produkt wyróżnia się solidną konstrukcją, niezawodnością oraz uniwersalnością zastosowań w różnych środowiskach przemysłowych.
Zastosowania rozdzielacza Y M12 na złączu zaworu MSUD
Rozdzielacz Y M12 jest przeznaczony do podłączania i rozdzielania sygnałów z czujników, elektrozaworów oraz elementów wykonawczych w automatyce przemysłowej, szczególnie w aplikacjach wymagających szybkiego i niezawodnego połączenia typu M12/MSUD. Typowe lokalizacje montażu obejmują:
- Maszyny produkcyjne
- Systemy pneumatyczne i hydrauliczne
- Robotyka
- Przemysł motoryzacyjny i spożywczy
- Instalacje wymagające podłączenia wielu zaworów
Najważniejsze zalety rozdzielacza Y M12
- Szybkie i bezpieczne połączenie – złącza typu M12 oraz MSUD gwarantują pewne łączenie oraz wysoką odporność mechaniczną.
- Odporność na warunki przemysłowe – obudowa wykonana z wytrzymałego tworzywa sztucznego (PBT, PUR) zapewnia dobrą odporność chemiczną oraz na oleje.
- Wysoka szczelność – stopień ochrony IP67 pozwala na pracę w trudnych warunkach środowiskowych (wilgoć, kurz).
- Sygnalizacja pracy – diody LED (kolor żółty) ułatwiają diagnostykę i kontrolę stanu pracy zaworów.
- Uniwersalność i kompatybilność – szeroki zakres napięć oraz solidne wykonanie umożliwiają stosowanie z większością elektrozaworów przemysłowych.
- Łatwy montaż – możliwość przykręcenia lub prostego włożenia złącza zapewnia szybki i prosty montaż bez potrzeby użycia specjalistycznych narzędzi.

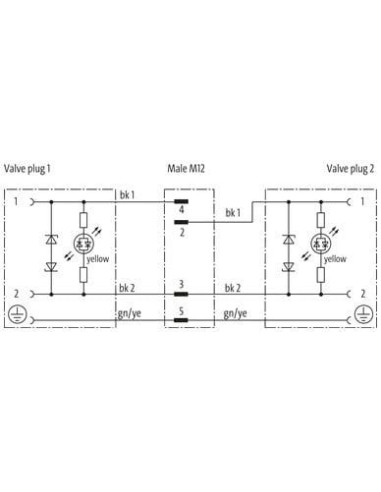

Budowa i funkcjonalność rozdzielacza Y

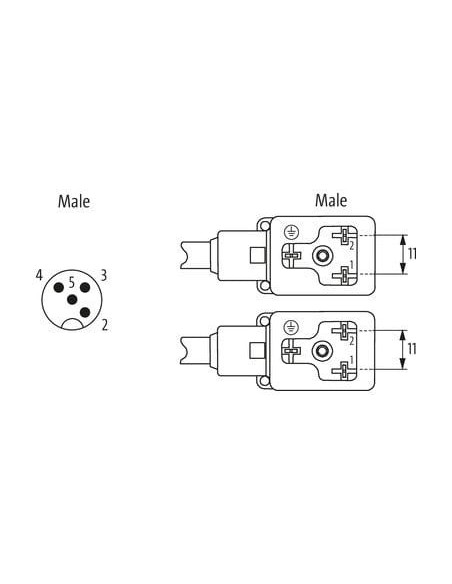

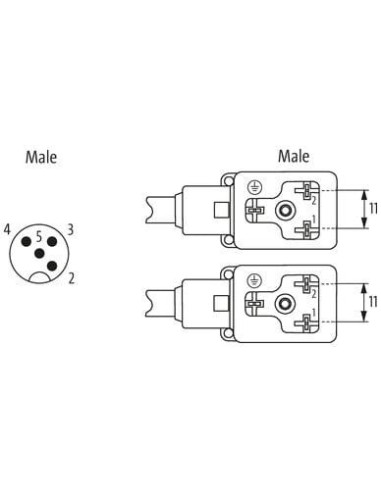

Rozdzielacz Y posiada jedną wtyczkę prostą M12 4-pinową oraz dwa gniazda kątowe MSUD (typ BI, 11 mm).
Każde gniazdo MSUD wyposażone jest w diodę LED sygnalizującą pracę, co znacznie ułatwia serwisowanie oraz monitorowanie stanu urządzenia.
Konstrukcja umożliwia podłączenie dwóch elektrozaworów do jednego gniazda M12, co zdecydowanie porządkuje okablowanie oraz minimalizuje ryzyko błędnego montażu.
Parametry techniczne i odporność
- Kabel: długość 2 m, powłoka PVC lub PUR, trzy żyły (czarny 1, czarny 2, zielono-żółty), przekrój 0,75 mm2
- Temperatura pracy: od -30°C (stała instalacja) do +70°C
- Obciążalność prądowa: do 4 A na styk (moduł) / 12 A (żyła kablowa - wg normy)
- Odporność na promieniowanie UV, oleje, płomienie oraz czynniki chemiczne
- Klasa szczelności: IP67 (przy poprawnym montażu)
Przykładowe zastosowanie rozdzielacza Y M12
Rozdzielacz Y M12 na złączu MSUD jest idealnym rozwiązaniem do rozdzielania zasilania i sygnałów sterujących w szafach sterowniczych, rozbudowanych liniach produkcyjnych oraz złożonych systemach automatyki, które wymagają niezawodności i łatwości serwisowania.
Korzyści z wykorzystania rozdzielacza Y M12 na złączu zaworu MSUD
- Redukcja ilości okablowania oraz szybszy montaż instalacji
- Ułatwiona diagnostyka dzięki sygnalizacji LED
- Bezpieczeństwo oraz trwałość użytkowania w wymagających środowiskach
- Kompatybilność z popularnymi złączami przemysłowymi (M12, MSUD)
- Zgodność z normami przemysłowymi (DIN EN 61076-2-101)
