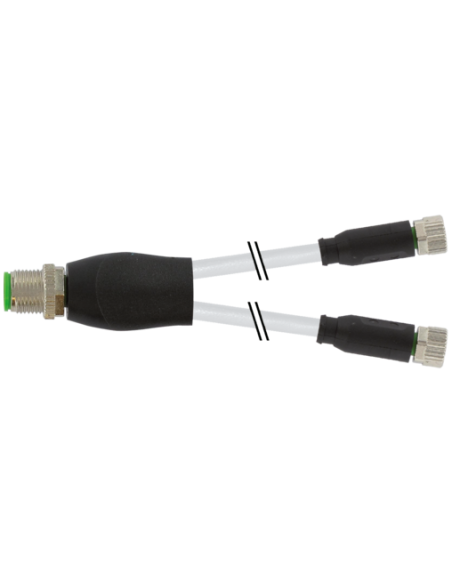

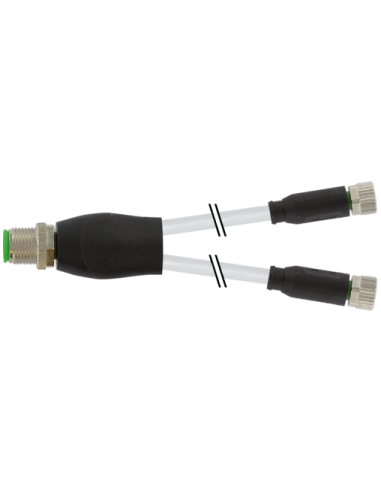

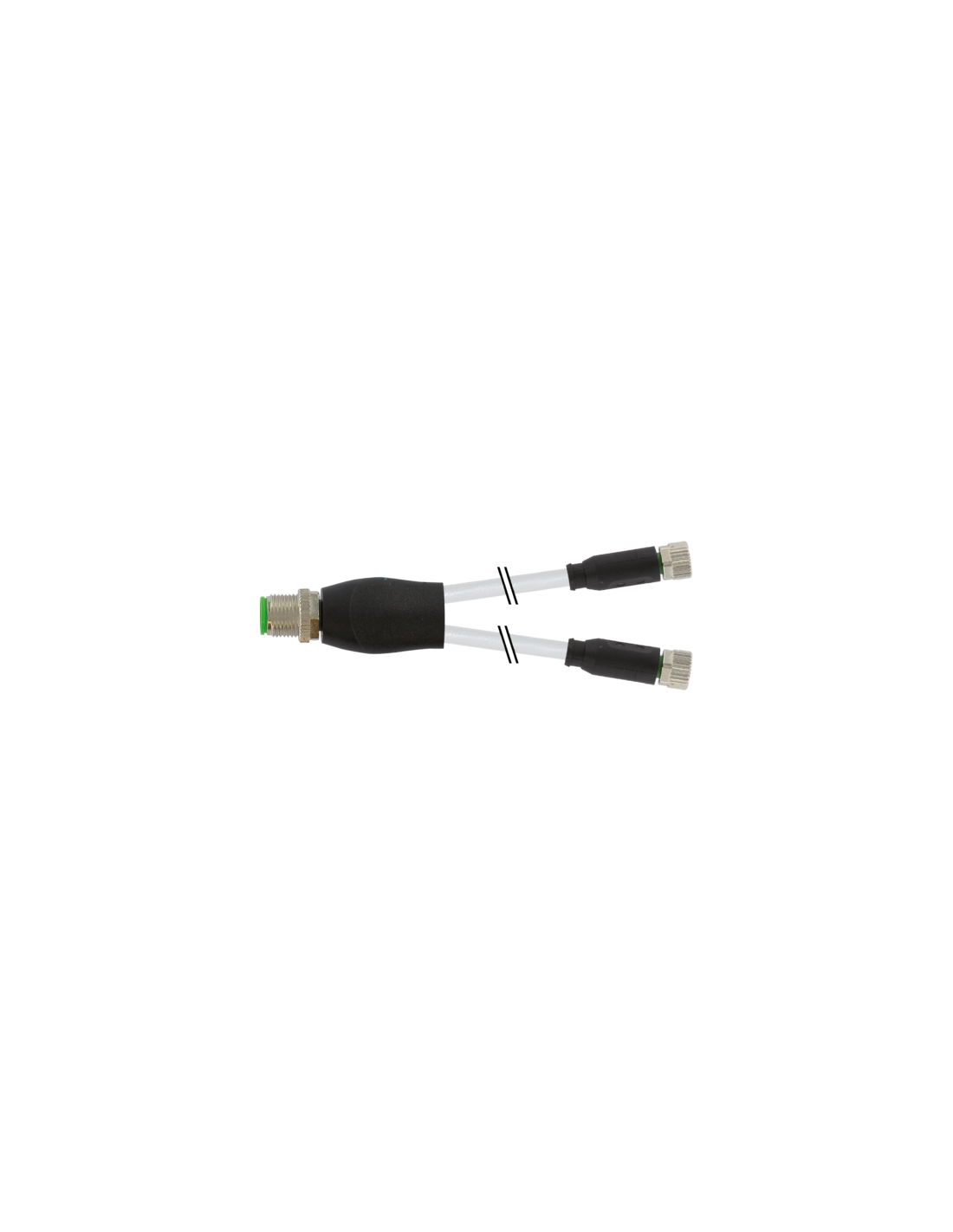

Rozdzielacz typu Y M12 – M8, 4/3-piny
Odlew cynkowy, odporny na odpryski spawalnicze
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 250 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor-trójnik M12 męski – 2xM8 żeński, prosty 7000-40821-2500060: Rozdzielacz sygnału i zasilania
Konektor-trójnik M12 męski – 2xM8 żeński to wysokiej jakości rozdzielacz kablowy, przeznaczony do niezawodnego rozgałęziania sygnału oraz zasilania w automatyce przemysłowej. Produkt ten umożliwia łatwe i bezpieczne połączenie urządzeń wykorzystujących standardowe złącza M12 oraz M8, wpisując się w potrzeby nowoczesnych aplikacji przemysłowych.
Zastosowania konektora-trójnika M12 – 2xM8
Trójnik M12–M8 doskonale sprawdza się w systemach automatyki przemysłowej, robotyce, maszynach produkcyjnych oraz aplikacjach wymagających stabilnych i szybkich połączeń sygnałowych lub zasilających. Umożliwia optymalne wykorzystanie przestrzeni instalacyjnej, upraszczając okablowanie oraz redukując liczbę przewodów.
- W maszynach i liniach produkcyjnych – rozgałęzienie czujników, siłowników, elementów wykonawczych
- W szafach sterowniczych – szybkie tworzenie połączeń rozproszonych
- W robotach przemysłowych – podłączenie wielu komponentów do pojedynczego modułu
- W systemach monitoringu i kontroli procesów
- Automatyzacja magazynów, transport, logistyka
Zalety konektora-trójnika M12 męski – 2xM8 żeński
- Wysoki stopień ochrony IP65, IP66K, IP67 – zapewnia niezawodną pracę w trudnych warunkach przemysłowych, nawet przy wysokim zapyleniu oraz wilgotności.
- Odporność na czynniki chemiczne i oleje – dzięki zastosowaniu powłoki PUR oraz cynkowego odlewu ciśnieniowego trójnik jest zabezpieczony przed uszkodzeniami mechanicznymi oraz wpływem substancji chemicznych.
- Solidne, pozłacane styki zapewniają niską rezystancję i długotrwałą, bezawaryjną pracę złącza.
- Prosty montaż – wygodne mocowanie na gwint z zabezpieczeniem przeciwwstrząsowym, typ montażu: włożone, przykręcone.
- Elastyczność w doborze długości kabla – możliwość zamówienia innych długości przewodu, dostosowanych do potrzeb aplikacji.
- Odporny na odpryski spawalnicze – dedykowany do środowisk o zwiększonym ryzyku uszkodzeń mechanicznych.
Budowa i parametry konektora-trójnika 7000-40821-2500060
Trójnik został wyposażony w prosty wtyk M12 męski (4 piny, kodowanie A) oraz dwa proste gniazda M8 żeńskie (3 piny, kodowanie A). Dzięki temu stanowi idealne rozwiązanie do jednoczesnego przesyłu sygnałów oraz zasilania na linii automatyzacji.
Zastosowany przewód w izolacji PUR o długości 0,6 m charakteryzuje się wysoką odpornością na ścieranie oraz elastycznością, dzięki czemu może być instalowany także w miejscach o ograniczonej przestrzeni. Bezhalogenowa i bezołowiowa konstrukcja zapewnia bezpieczeństwo użytkowania oraz ochronę środowiska.
- Wytrzymałość mechaniczna – ochrona przed wstrząsami i drganiami oraz wytrzymałość na częste zginanie i skręcanie (przewód przeznaczony do pracy w C-tracku)
- Zakres temperatury pracy: od -25°C do 85°C dla samego konektora, a przewód pracuje nawet w temperaturach od -40°C do +90°C
- Zgodność z normami: DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8)
Przykładowe schematy połączeń i montaż
Dostępne schematy podłączenia wyraźnie przedstawiają oznaczenia przewodów i rozmieszczenie pinów, zapewniając łatwy i szybki montaż nawet przez mniej doświadczonych monterów.
- Szczegółowa rozpiska zacisków usprawnia instalację w istniejących systemach
- Obudowa wyposażona w izolację FKM zwiększa szczelność całej konstrukcji
- Wysoka odporność płaszcza przewodu na płomień oraz oleje (zgodność z IEC 60332-2-2 i UL 1581)
Konektor-trójnik M12 męski – 2xM8 żeński – uniwersalne rozwiązanie w automatyce przemysłowej
Wytrzymały i funkcjonalny konektor-trójnik M12 – 2xM8 pozwala na szybkie rozgałęzienie przewodów sygnałowych lub zasilających w jednym punkcie, zapewniając prosty sposób modernizacji instalacji przemysłowych. Jest to element niezbędny w rozwoju elastycznych i niezawodnych sieci w przemyśle.
