Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

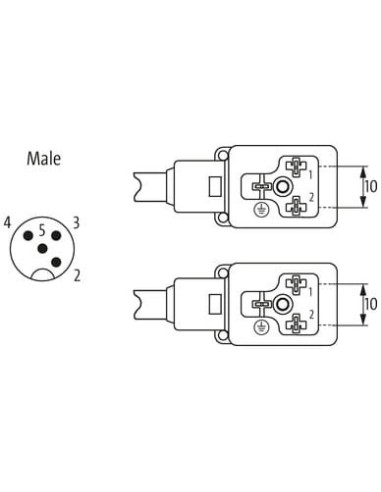

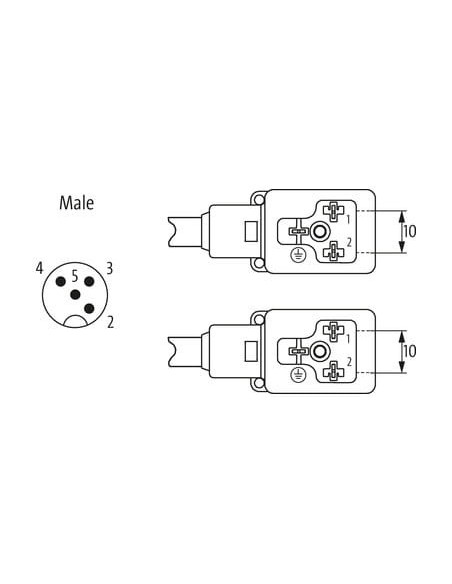

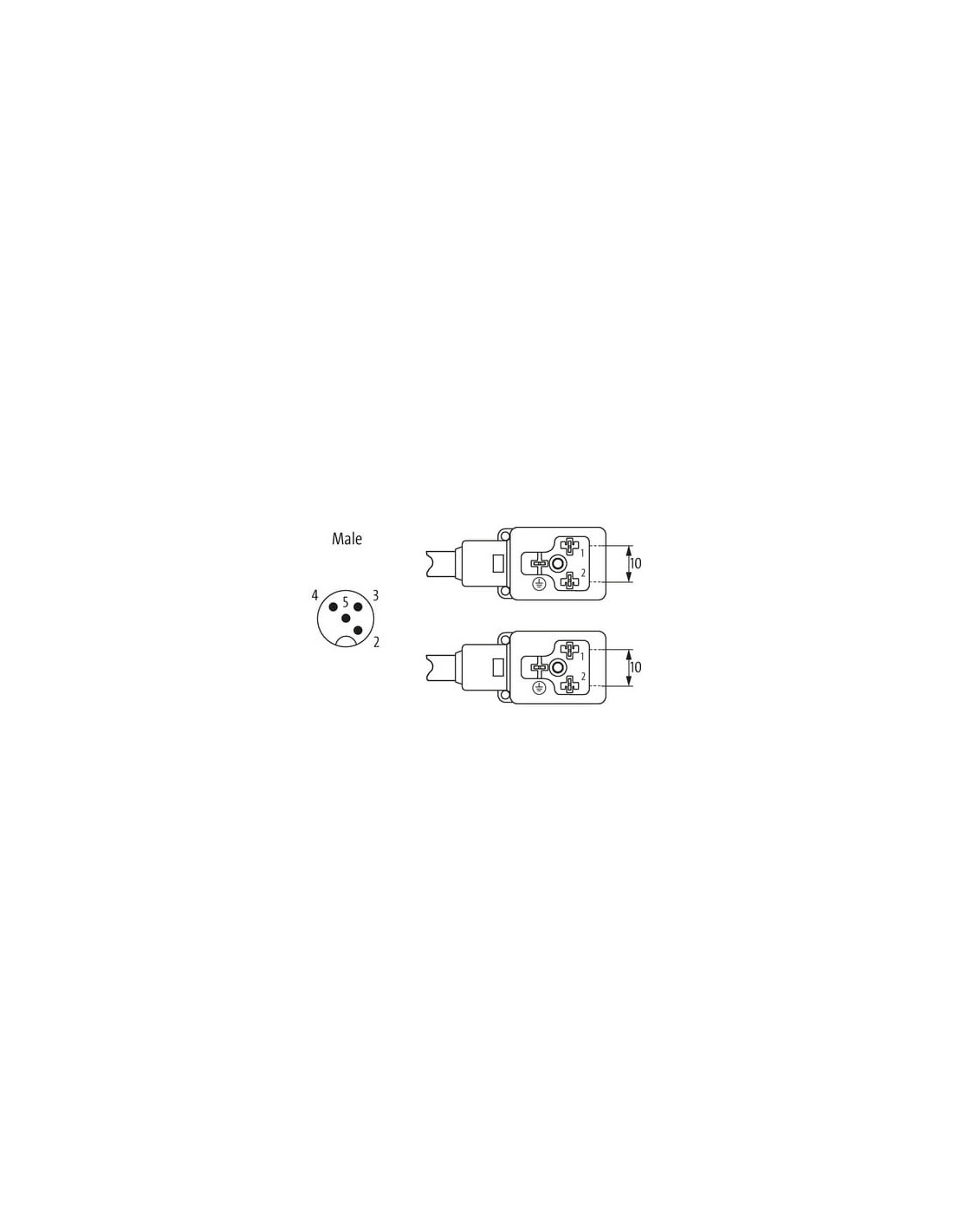

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD

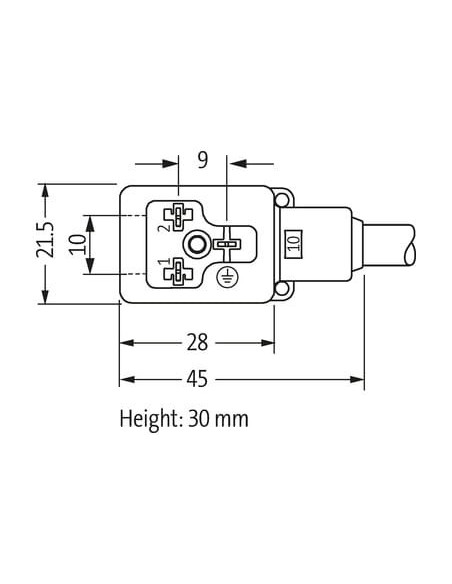

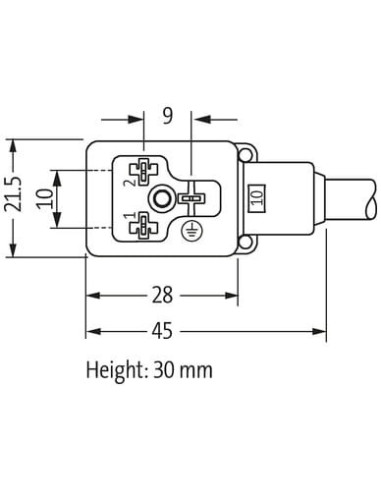

Typ B (10 mm)
Dioda LED (żółta)

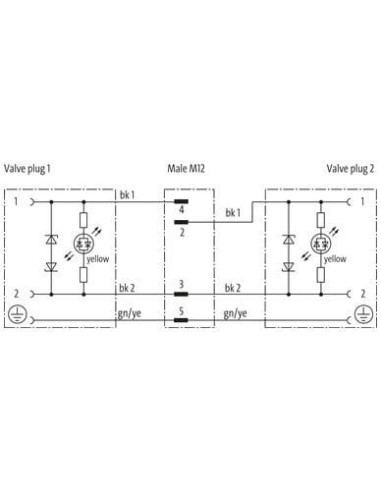

Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PBT |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 636 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

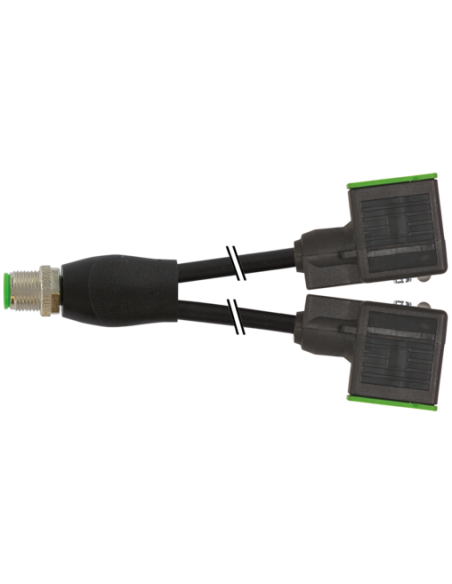

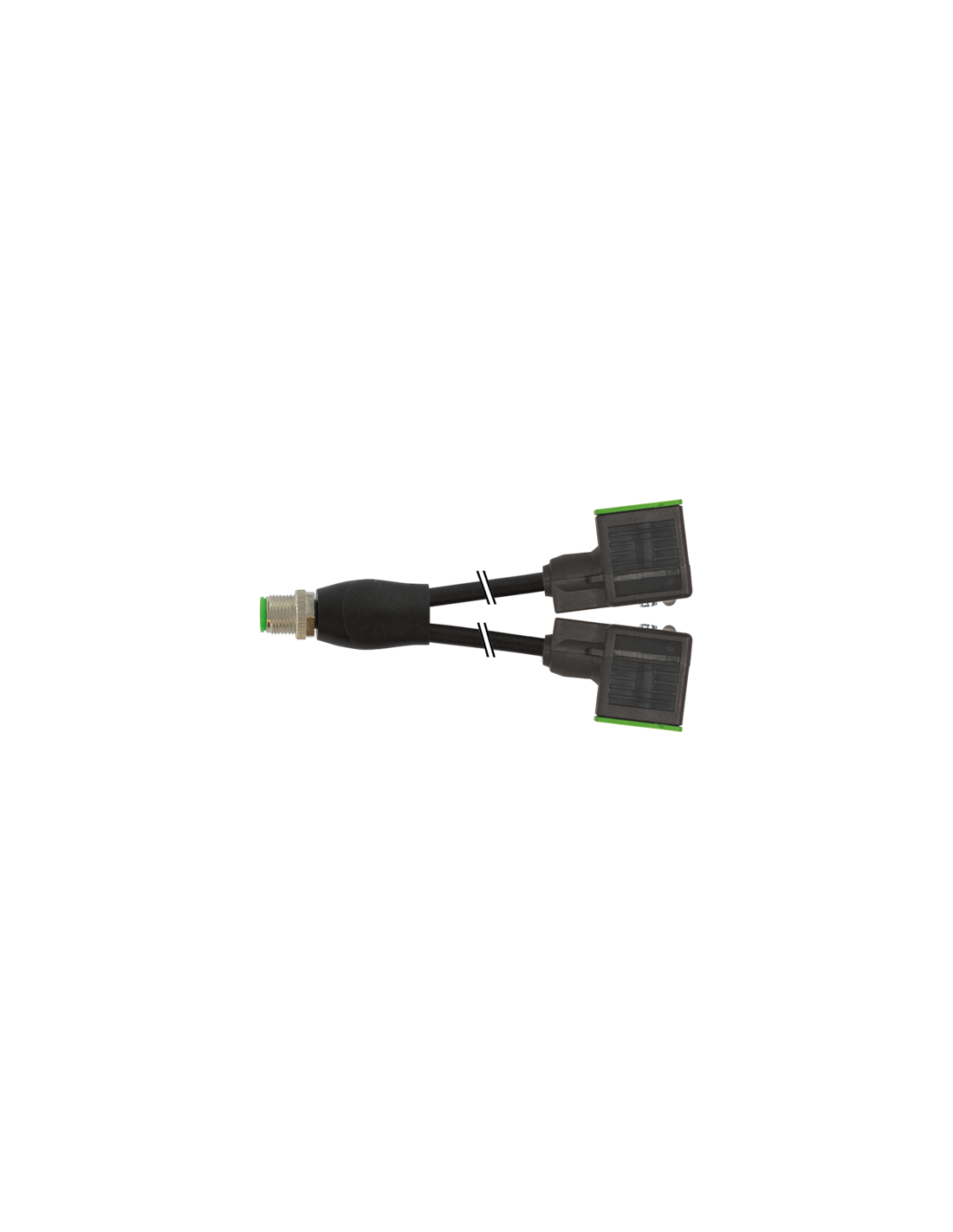

Rozdzielacz Y M12 na złączu zaworu MSUD – BF B 10mm 7000-42411-6360200
Rozdzielacz Y M12 na złączu zaworu MSUD typu B (10 mm) to profesjonalny element łączeniowy przeznaczony do integracji systemów automatyki przemysłowej. Produkt o numerze katalogowym 7000-42411-6360200 umożliwia równoczesne podłączenie dwóch zaworów do jednego złącza M12. Rozwiązanie to idealnie sprawdza się w środowiskach wymagających wysokiej niezawodności, bezpieczeństwa i oszczędności miejsca.
Możliwości zastosowania rozdzielacza Y M12 do zaworów MSUD
Wykorzystanie rozdzielacza Y M12 przyspiesza instalację i upraszcza okablowanie w szafach sterowniczych, liniach produkcyjnych, maszynach przemysłowych oraz systemach pneumatycznych i hydraulicznych. Szczególnie zalecany jest wszędzie tam, gdzie istnieje potrzeba jednoczesnego sterowania dwoma siłownikami zaworowymi z jednego punktu, przy zachowaniu wysokiego stopnia ochrony przed pyłem i wilgocią (IP67).
- Zastosowanie w automatyce przemysłowej
- Integracja z rozdzielaczami pneumatycznymi/hydraulicznymi
- Łączenie elektrozaworów
- Modernizacja instalacji oraz rozbudowa istniejących systemów
Budowa i zalety rozdzielacza Y ze złączem M12 i MSUD
Produkt wykonano z wysokiej jakości materiałów: obudowa główna to trwałe tworzywo sztuczne, odporne na działanie czynników chemicznych i olejów, a złącza MSUD posiadają uszczelnienia z PUR, które zapewniają pewność oraz szczelność połączenia. Styk złącza pokryty jest powłoką niklowaną oraz pozłacaną, co zapewnia zwiększoną odporność na korozję oraz niską rezystancję kontaktową.
- Dioda LED sygnalizująca pracę (żółta) umieszczona w złączu zaworu
- Zabezpieczenie elektryczne – wbudowana dioda oraz Z-Diode
- Przewód o długości 2 m typu PUR, o wysokiej odporności na uszkodzenia mechaniczne, promieniowanie UV, oleje i chemikalia
- Możliwość dostosowania długości kabla na zamówienie
- Montaż przez włożenie i przykręcenie, który gwarantuje szybki i pewny montaż
- Sygnalizacja stanu pracy bez konieczności dodatkowego okablowania
- Kompatybilność ze standardem DIN EN 61076-2-101 (M12)
Typowe wykorzystanie i dodatkowe atuty rozdzielacza zaworowego M12-MSUD
Rozdzielacz Y M12-MSUD to niezawodny element stosowany w automatyce przemysłowej do przesyłu sygnału i zasilania dwóch urządzeń z jednego przewodu. Typowe miejsca wykorzystania to systemy sterowania siłownikami, stacje rozdzielcze, maszyny pakujące, linie montażowe oraz aplikacje wymagające szybkiego podłączenia i rozdzielenia sygnału.
- Bardzo dobra odporność na czynniki środowiskowe – pył, wilgoć, oleje i trudne warunki pracy
- Uniwersalność – kompatybilność z większością standardowych złącz i elektrozaworów dostępnych na rynku
- Prosty schemat połączeń ułatwia eksploatację i serwis
- Stabilne parametry elektryczne oraz mechaniczne – gwarancja długotrwałej pracy
- Doskonała elastyczność przewodu – odporność na zginanie i skręcanie
Dane identyfikacyjne i główne cechy techniczne
Kod produktu: 7000-42411-6360200
Typ złącza: M12, 4-piny, prosty i kątowy, kodowanie A
Złącze zaworu: MSUD Typ B (10 mm)
Kabel: PUR, długość standardowa 2 m (inne długości dostępne na życzenie), przewód 3-żyłowy
Stopień ochrony: IP67 (przy poprawnym montażu)
Prąd roboczy maksymalny: 4 A na styk
Napięcie robocze: 24 V AC/DC
Temperatura pracy: od -25 °C do +85 °C (urządzenie), do -40 °C dla przewodu
Rozdzielacz Y M12 na złączu zaworu MSUD znajduje zastosowanie wszędzie tam, gdzie liczy się wysoka niezawodność połączenia oraz szybki montaż w trudnych warunkach przemysłowych.
