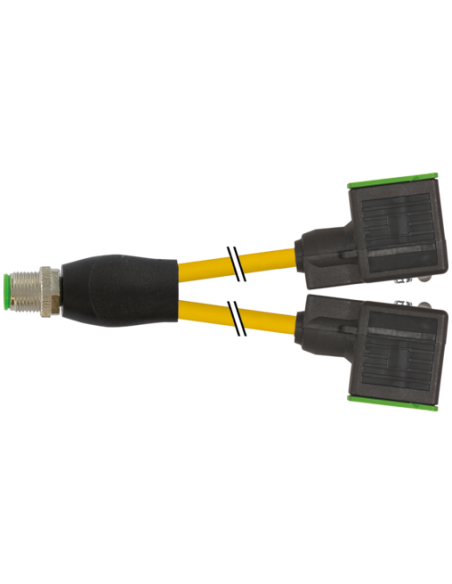

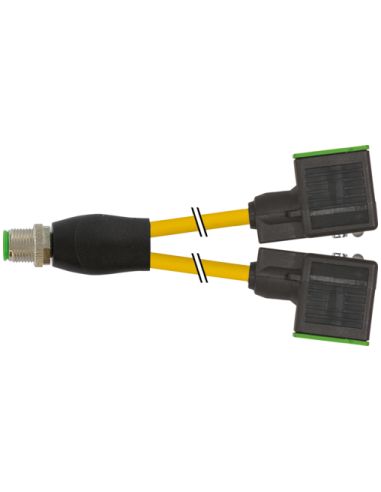

Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

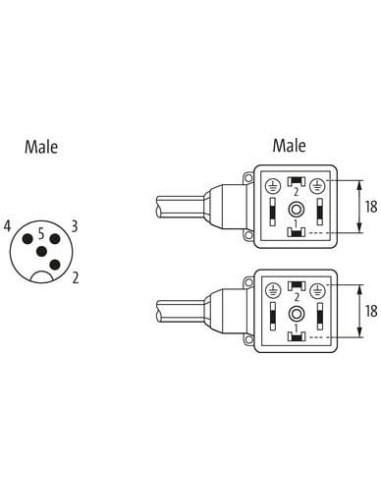

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 4 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 036 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 na złączu zaworu MSUD – profesjonalne rozwiązanie do automatyki
Rozdzielacz Y M12 na złączu zaworu MSUD o kodzie produktu 7000-42401-0360400 to wytrzymały przewód połączeniowy, przeznaczony do zastosowań przemysłowych, gdzie kluczowa jest niezawodność transmisji sygnałów i zasilania elektrozaworów. Rozdzielacz umożliwia łatwe rozgałęzienie sygnału lub zasilania do dwóch urządzeń, co pozwala na efektywniejsze zarządzanie instalacją.
Zastosowanie i możliwości wykorzystania rozdzielacza Y M12
Rozdzielacz znajduje zastosowanie w:
- Automatyce przemysłowej – do podłączania i sterowania elektrozaworami
- Systemach transportu i logistyki
- Maszynach produkcyjnych – gdzie wymagane jest zarządzanie kilkoma zaworami równocześnie
- Instalacjach wymagających wysokiej ochrony środowiskowej (IP67)
Typowe zastosowanie rozdzielacza obejmuje rozdzielanie sygnałów sterujących, przesyłanie zasilania oraz umożliwienie podłączenia dwóch urządzeń do jednego wyjścia sterownika lub panelu operatorskiego.
Charakterystyka techniczna i zalety
- Złącze M12, 4-pinowe, kodowanie A z MSUD typ A (18 mm) – zapewnia uniwersalność i kompatybilność z wieloma urządzeniami przemysłowymi
- Trwała obudowa z tworzywa sztucznego PBT i PUR – gwarantuje odporność na uszkodzenia mechaniczne, chemiczne oraz na oleje
- Wysoki stopień ochrony IP67 – możliwość montażu w trudnych warunkach przemysłowych, zabezpieczenie przed pyłem i wilgocią
- Dodatkowa sygnalizacja LED (żółta) – ułatwia diagnostykę i kontrolę stanu pracy zaworu
- Kabel o długości 4 m i przekroju 0,75 mm² – pozwala na elastyczne prowadzenie przewodów nawet w rozbudowanych instalacjach
- Zakres napięć roboczych: AC 19,2–28,8 V, DC 18–30 V oraz maksymalny prąd roboczy 4 A
- Bezpieczeństwo i wytrzymałość – posrebrzane i pozłacane styki, dodatkowa ochrona diodą i transilem
- Odporność kabli na skręcanie, zginanie, oleje i płomienie
Budowa i kompatybilność rozdzielacza Y M12 na złączu zaworu MSUD
Kompaktowa konstrukcja pozwala na wygodny montaż nawet w ograniczonej przestrzeni. Złącza zaworowe MSUD typ A o rozstawie 18 mm umożliwiają szybkie podłączenie do większości standardowych elektrozaworów stosowanych w przemyśle.
Odporność i elastyczność kabli sprawiają, że mogą być one stosowane w ruchomych aplikacjach (np. systemy transportowe, stoły obrotowe) – przekroje przewodów 3 x 0,75 mm² są zoptymalizowane do obciążeń automatyki przemysłowej.
Korzyści z zastosowania przewodu rozdzielającego Y M12 – MSUD
- Szybka i łatwa instalacja bez konieczności dodatkowego okablowania
- Zoptymalizowane prowadzenie przewodów – mniejsze ryzyko błędów montażowych i większy porządek w rozdzielniach oraz na instalacji
- Podwyższona niezawodność, dzięki wykorzystaniu wysokiej jakości komponentów o dużej odporności mechanicznej i środowiskowej
- Ochrona urządzenia przed przepięciami i niepożądanymi warunkami dzięki zastosowaniu dodatkowych diod zabezpieczających
- Ekspresowa diagnoza pracy dzięki diodzie LED
Przewód rozdzielający Y M12 na złączu zaworu MSUD to profesjonalny, niezawodny komponent do zastosowań elektromechanicznych w wymagających warunkach przemysłowych.
