Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

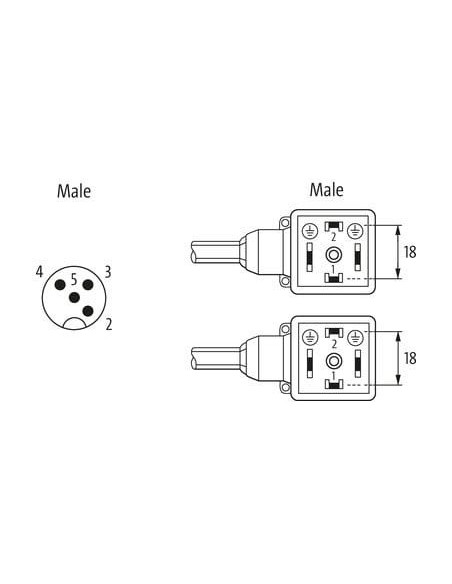

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

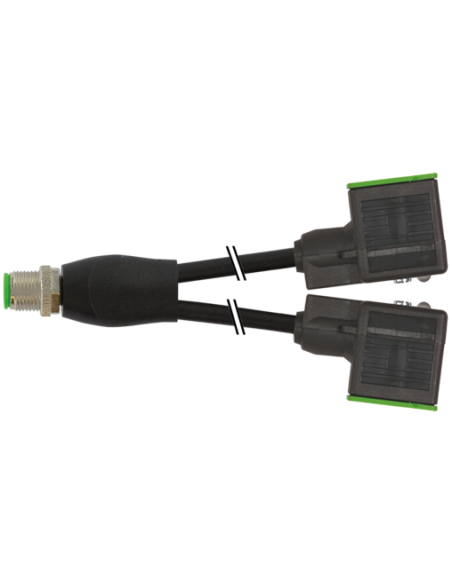

Rozdzielacz Y M12 / Zatyczka do usuwania MSUD Typ A 18 mm – kod 7000-42401-6160300
Rozdzielacz Y M12 z zatyczką do usuwania MSUD format A 18 mm to specjalistyczny przewód rozdzielający, przeznaczony do zastosowań w branży automatyki przemysłowej, w systemach sterowania maszynami oraz w aplikacjach wymagających wydajnej i bezpiecznej dystrybucji sygnałów sterujących. Wysokiej jakości wykonanie oraz zgodność z normą M12 (DIN EN 61076-2-101) i MSUD Typ A (18 mm) sprawiają, że produkt spełnia nawet najbardziej rygorystyczne wymagania w zakresie połączeń elektrycznych i pneumatycznych.
Budowa i materiały – wysoka niezawodność i odporność chemiczna
Obudowa wykonana z tworzywa sztucznego PBT oraz elementy z powłoką niklowaną zapewniają podwyższoną odporność na czynniki chemiczne, oleje oraz trudne warunki przemysłowe. Uszczelnienia z PUR i przemyślana konstrukcja gwarantują stopień ochrony IP67 – szczelność przeciw pyłowi i wilgoci, pod warunkiem poprawnego zamontowania złącza. Materiał płaszcza kabla to PVC, wolne od ołowiu, kadmu, FCKW oraz silikonu.
Zalety i cechy funkcjonalne rozdzielacza Y M12/MSUD
- Wersja Y – umożliwia wygodne rozdzielenie sygnałów do dwóch elektrozaworów lub urządzeń.
- Standardowe złącza M12, 4-piny, kodowanie A – szeroka kompatybilność.
- MSUD Typ A (format 18 mm) – podłączenie do najpopularniejszych zaworów.
- Podświetlenie LED (żółta dioda sygnalizacyjna) ułatwiające diagnostykę pracy zaworu bezpośrednio przy przewodzie.
- Wytrzymałość mechaniczna – złącze M12 x 1 oraz radełkowana plastikowa nakrętka umożliwiają solidny i szybki montaż.
- Wysoki zakres napięć roboczych – praca w systemach AC i DC (24 V), maks. prąd na styk 4 A, szczytowe napięcie wyłączające do 55 V.
- Odporność na promieniowanie UV, płomienie, benzynę i oleje – potwierdzona odpowiednimi normami.

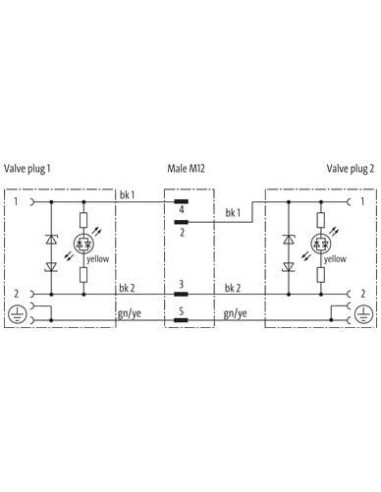

- Odpowiednie zabezpieczenia – dioda oraz dioda Zenera na każdym obwodzie zaworu ograniczają przepięcia.
- Możliwość zastosowania w szerokim zakresie temperatur: -25°C do +85°C (elementy) oraz -30°C do +70°C (kabel).
- Różne długości kabli dostępne na zamówienie.
Typowe zastosowania rozdzielacza Y M12 z MSUD Typ A
Rozdzielacz Y M12 / MSUD znajduje zastosowanie w automatyce przemysłowej, szczególnie w obwodach sterowania siłownikami, elektrozaworami pneumatycznymi i hydraulicznymi, liniach montażowych, maszynach pakujących oraz w systemach produkcji zautomatyzowanej. Doskonale sprawdza się tam, gdzie wymagane jest bezpieczne i szybkie rozdzielenie oraz ochrona sygnałów. Dzięki wysokiemu stopniowi ochrony oraz wytrzymałej konstrukcji przewód może być stosowany zarówno w środowiskach suchych, jak i wilgotnych czy narażonych na działanie olejów i smarów.

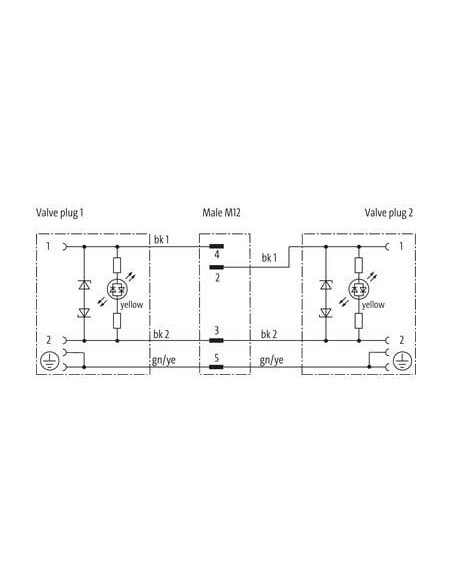

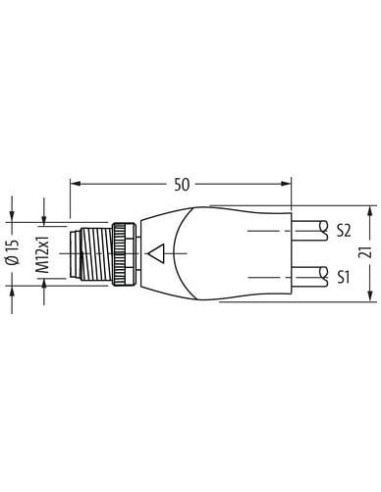

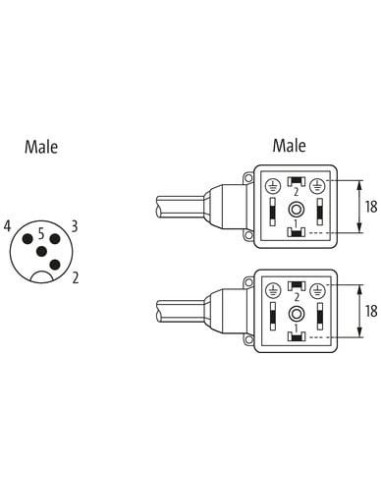

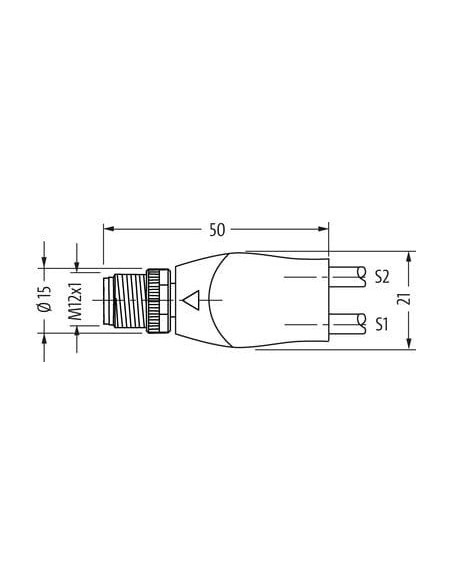

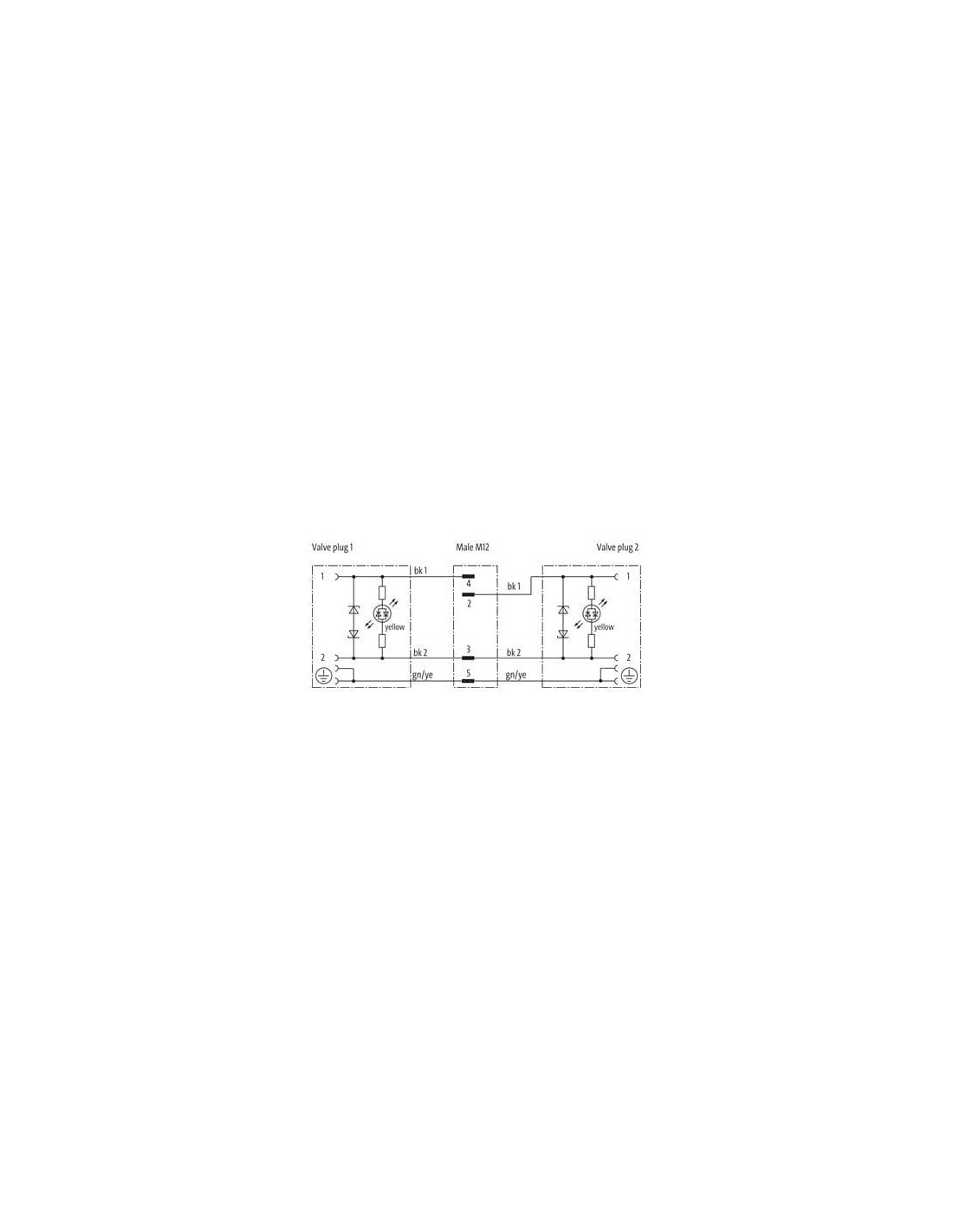

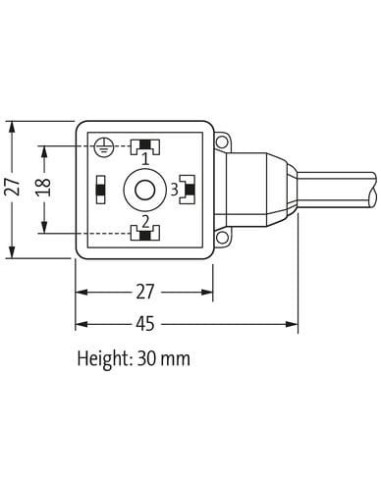

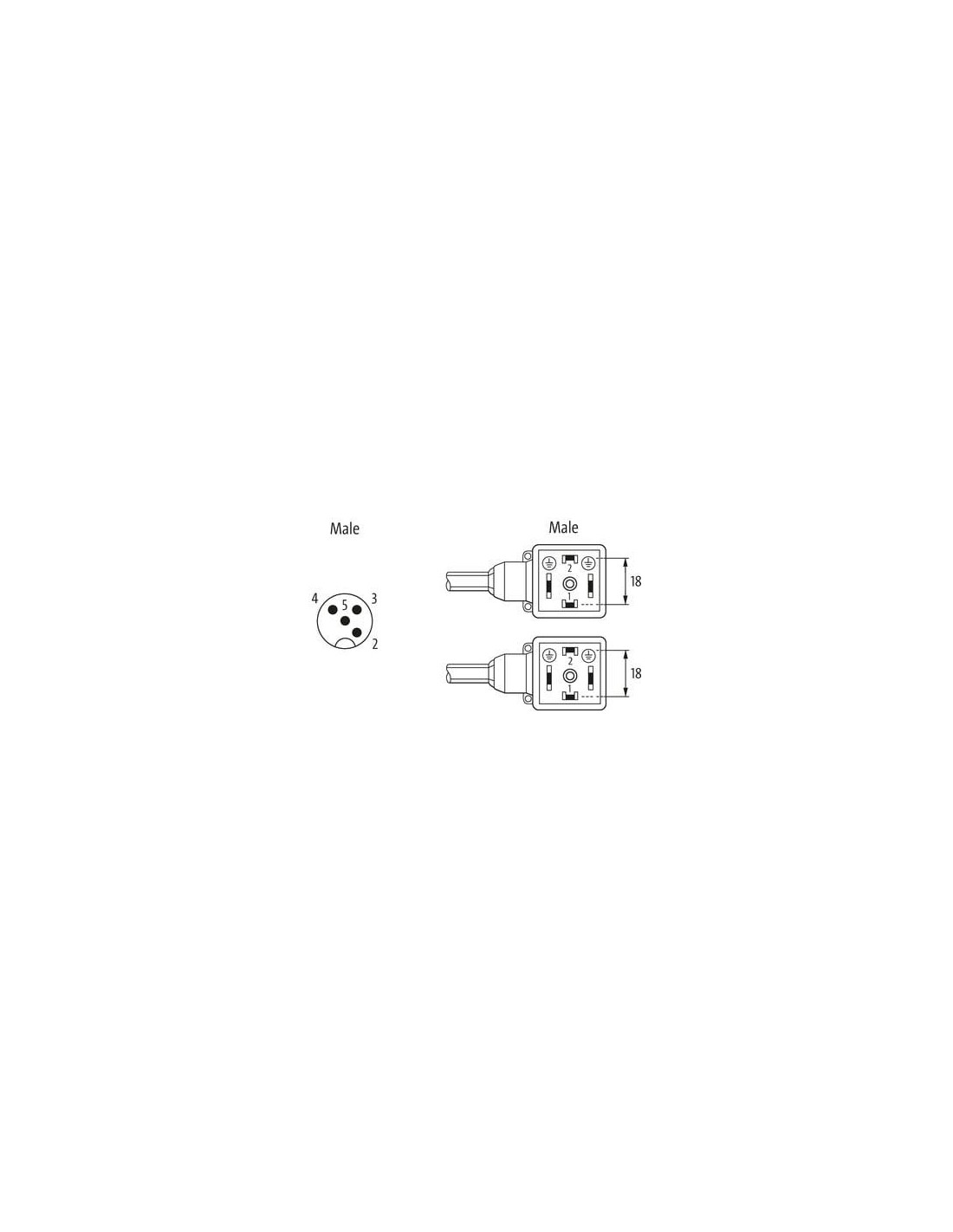

Schematy i wymiary – prosty montaż i uniwersalność

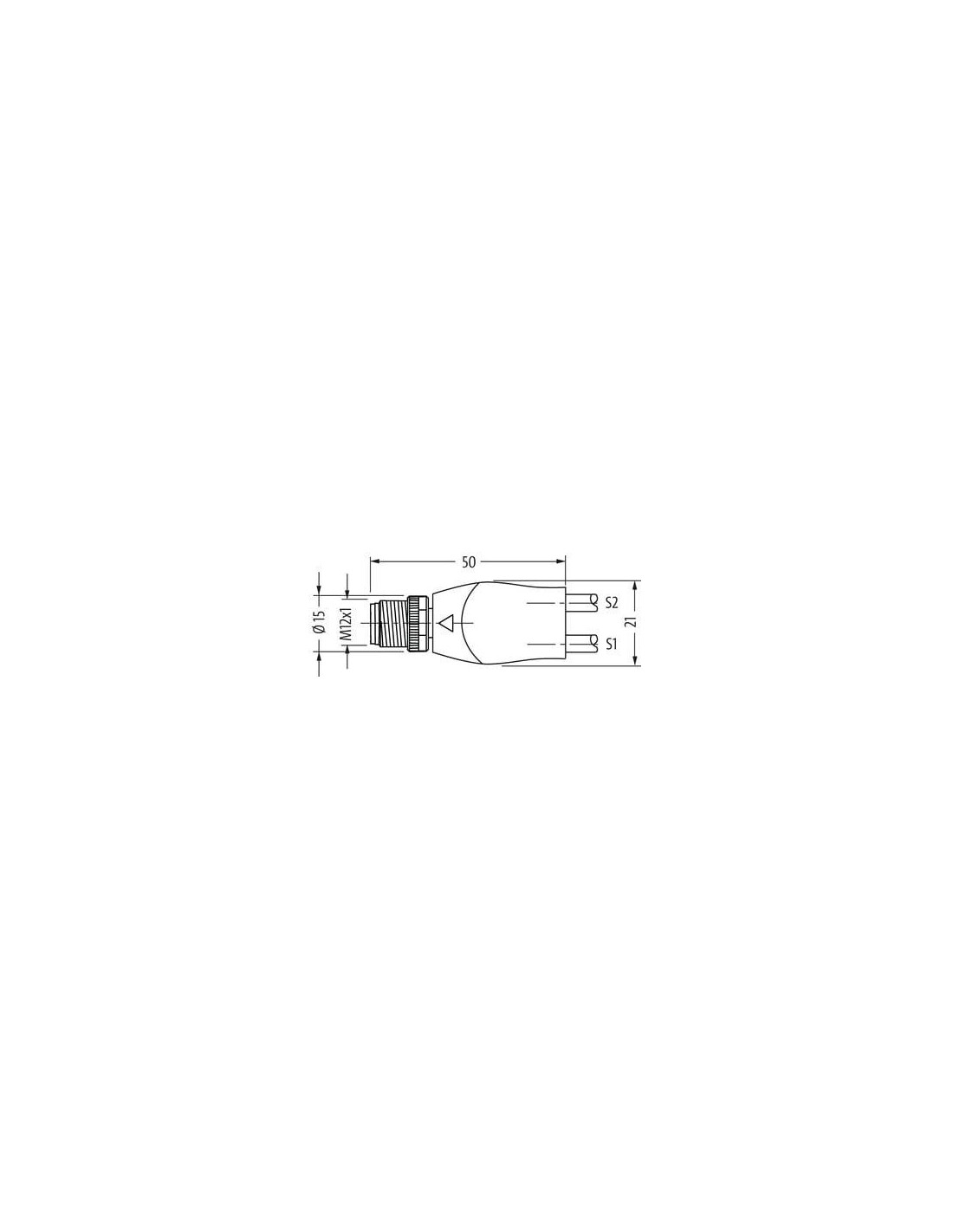

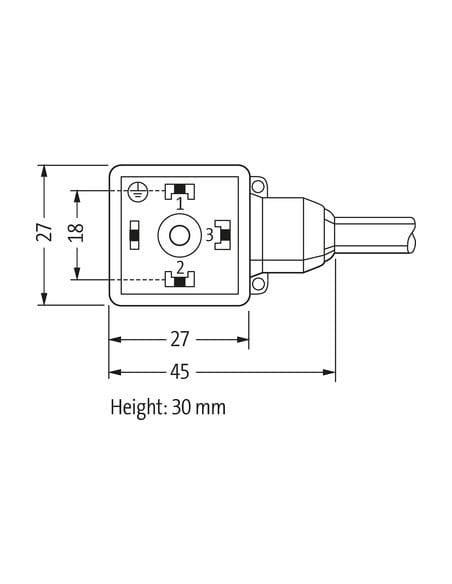

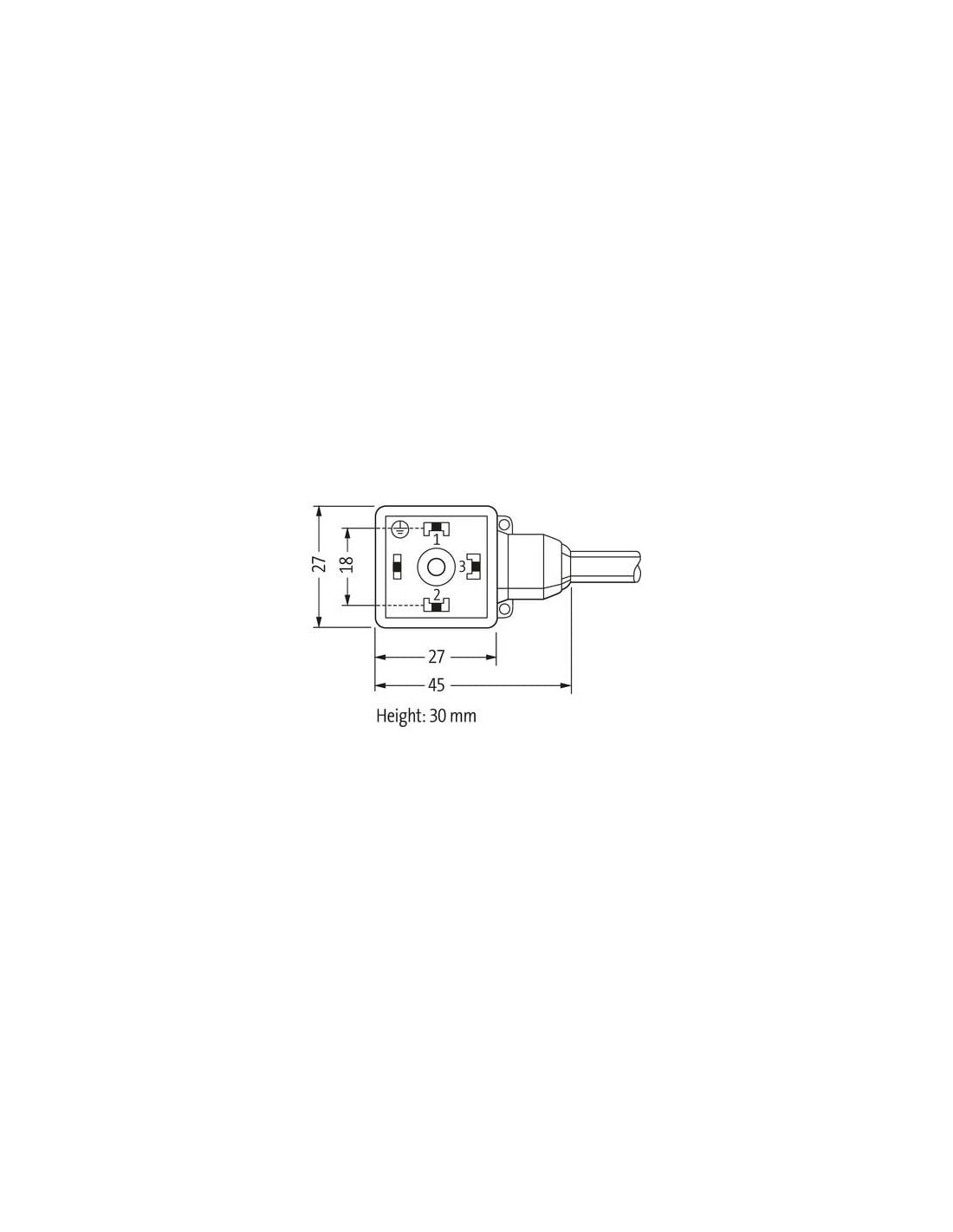

Produkt został wyposażony w typowe dla układów MSUD elementy: wtyki męskie w układzie prostym oraz pod kątem 90°, standardowe złącza o średnicy 18 mm (Typ A), a długość całkowita głównej części rozdzielacza wynosi 50 mm. Szczegółowe schematy podłączenia oraz rysunki wymiarowe ułatwiają prawidłowy montaż w aplikacjach przemysłowych i pozwalają zachować pełną kompatybilność z popularnymi siłownikami oraz elektrozaworami.
Bezpieczeństwo i wygoda eksploatacji
- Ochrona przed uszkodzeniami mechanicznymi – zaleca się stosowanie opasek kablowych w celu zmniejszenia obciążenia złącza.
- Minimalny promień gięcia kabla – 5x średnica zewnętrzna dla instalacji stałej, 10x dla instalacji ruchomych.
- Obciążalność prądowa kabla do 12 A (wg DIN VDE 0298‑4).
- Trójżyłowy przewód (czarny 1, czarny 2, zielono-żółty) skręcany, wykonany z wysokogatunkowej miedzi.
Rozdzielacz Y M12 / MSUD Typ A 18 mm – kod 7000-42401-6160300 to solidne, uniwersalne rozwiązanie do nowoczesnych instalacji przemysłowych wymagających podziału sygnałów i łatwej diagnostyki, z możliwością pracy w trudnych warunkach otoczenia oraz dostępem do szczegółowych danych montażowych.
