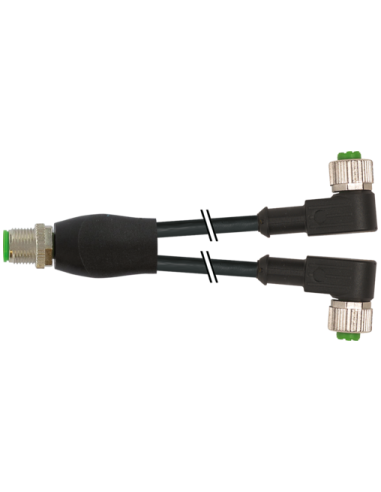

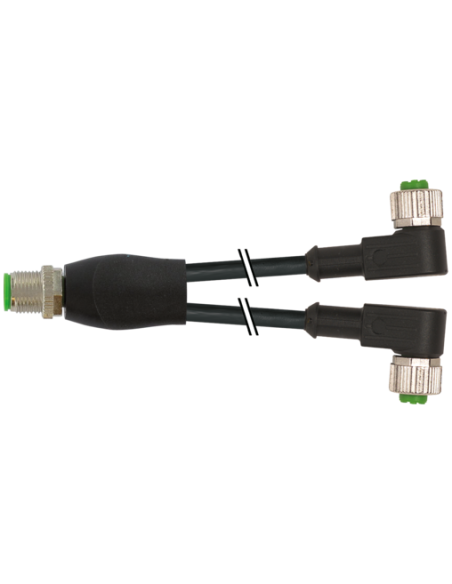

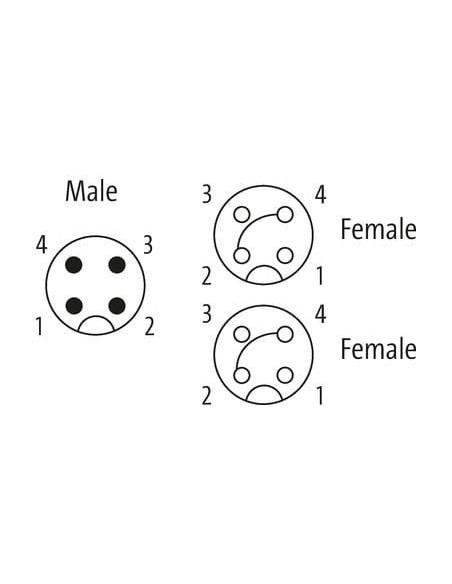

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°

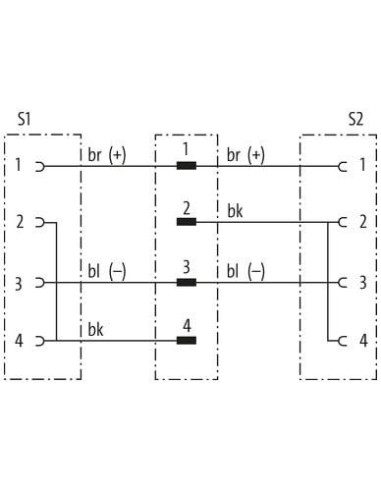

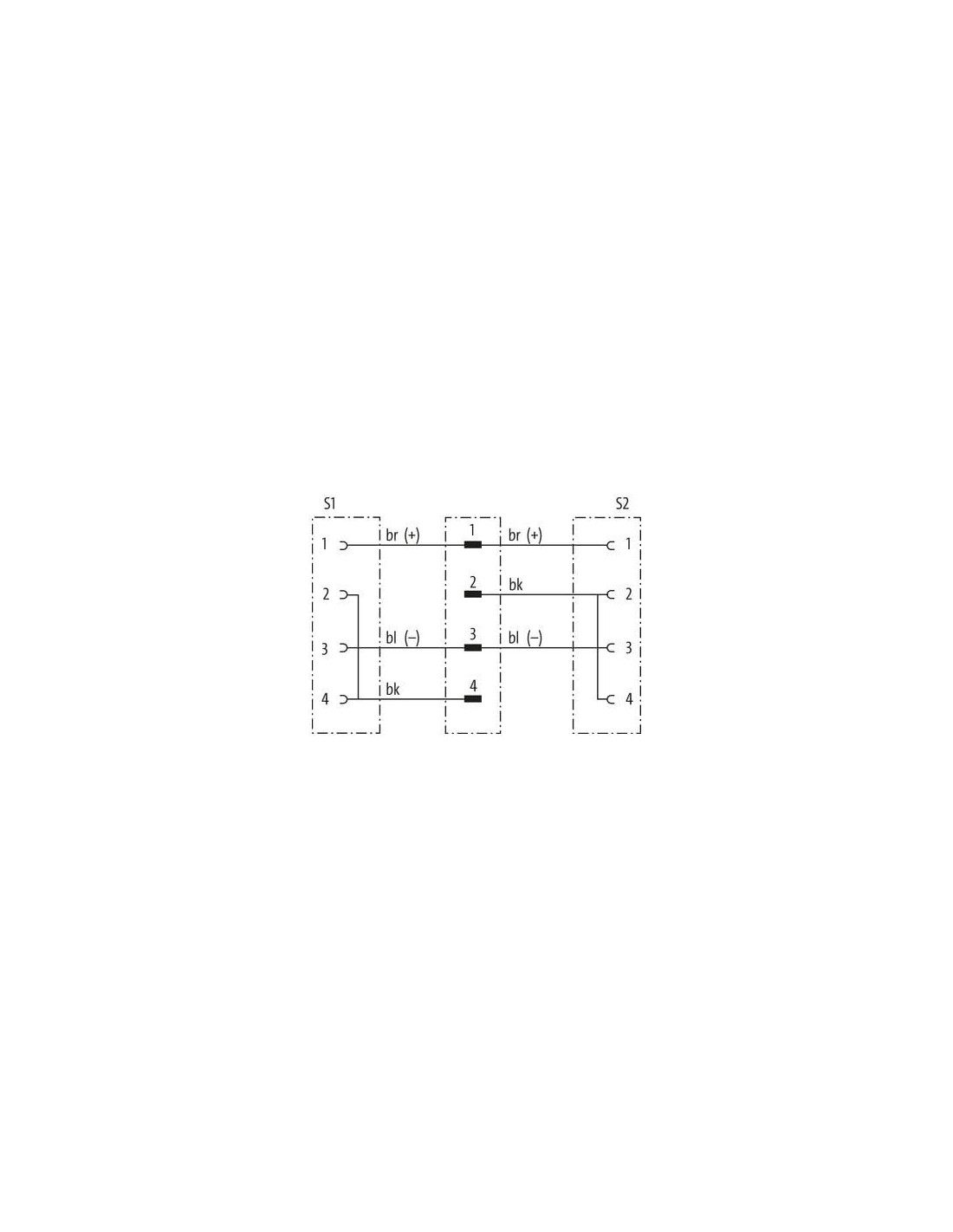

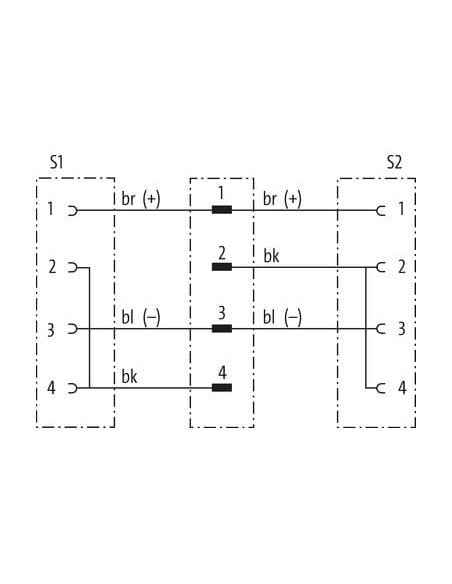

mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 90° – 7000-40761-6130200: Profesjonalny rozdzielacz kablowy przemysłowy
Rozdzielacz Y M12 / M12 żeński 90° o kodzie 7000-40761-6130200 to element wysokiej jakości, przeznaczony do rozdzielania sygnałów i zasilania w systemach automatyki przemysłowej. Rozdzielacz został wyposażony w złącze M12 4-pinowe męskie oraz dwa gniazda żeńskie M12 pod kątem 90°, co zapewnia wygodne podłączenie urządzeń i wyróżnia się kompaktową konstrukcją.
Zastosowanie rozdzielacza Y M12 w automatyce i robotyce
Rozdzielacz typu Y ma szerokie zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach CNC oraz instalacjach wymagających niezawodnego i bezpiecznego podziału sygnału lub zasilania. Doskonale sprawdza się w miejscach o ograniczonej przestrzeni dzięki zastosowaniu gniazd kątowych 90°, a także umożliwia obsługę kilku urządzeń z jednego punktu połączeniowego.
- Przemysł spożywczy – do łączenia czujników i elementów wykonawczych w warunkach wymagających wysokiej odporności chemicznej.
- Automatyka przemysłowa – rozdział sygnałów na linie produkcyjne, łączenie czujników z jednostkami sterującymi.
- Robotyka – jako niezawodne złącze w szafach sterowniczych oraz w ramionach robotycznych.
- Integracja maszyn – oszczędność miejsca oraz redukcja ilości kabli w instalacjach.
Kluczowe zalety rozdzielacza Y M12 4-pinowego
Wytrzymała konstrukcja: Obudowa z tworzywa sztucznego zapewnia wysoką odporność chemiczną i olejoodporność, co sprawia, że rozdzielacz jest przystosowany do pracy w trudnych warunkach przemysłowych.
Bezpieczeństwo użytkowania: Produkt posiada wysoki stopień ochrony IP65, IP66K, IP67, co gwarantuje szczelność oraz ochronę przed pyłem i wodą.
Łatwość montażu: Prosta instalacja polegająca na włożeniu i przykręceniu. Uchwyt na klucz SW13 dodatkowo ułatwia montaż.
Mostkowane połączenie: Umożliwia bezpieczne i skuteczne rozdzielenie sygnału oraz zasilania przy minimalnych stratach.
Elastyczność: Kabel o długości 2 m z materiałem płaszcza PVC, dostępne są także inne długości na zamówienie. Przewód oznaczony kolorem czarnym i niebieskim oraz trzyżyłowe skręcenie pozwala na stabilne przesyłanie sygnału i zasilania.
Wysoka odporność mechaniczna: Wzmocnienie blokady oraz wykonanie z niklowanej stali i cynkowego odlewu ciśnieniowego gwarantują długotrwałą eksploatację, nawet przy intensywnej pracy.
Możliwości wykorzystania i kompatybilność rozdzielacza
Rozdzielacz M12 / M12 jest zgodny z normą DIN EN 61076-2-101 (M12), co pozwala na podłączanie go do standardowych komponentów automatyki przemysłowej. Jest kompatybilny z większością dostępnych czujników, przekaźników oraz modułów wejść/wyjść wymagających połączenia M12. Dzięki odporności na UV, płomień, oleje i benzynę oraz zakresowi temperatur od -25°C do 85°C, sprawdza się w różnych środowiskach i aplikacjach.
- Bezpieczne połączenie sygnałowe dla czujników
- Rozdział zasilania w szafach sterowniczych i maszynach
- Integracja automatyki budynkowej i przemysłowej
- Usprawnienie rozdzielania sygnałów w robotyce i magazynowaniu
Najważniejsze cechy techniczne rozdzielacza Y M12 / M12 żeński 90°
- Kod produktu: 7000-40761-6130200

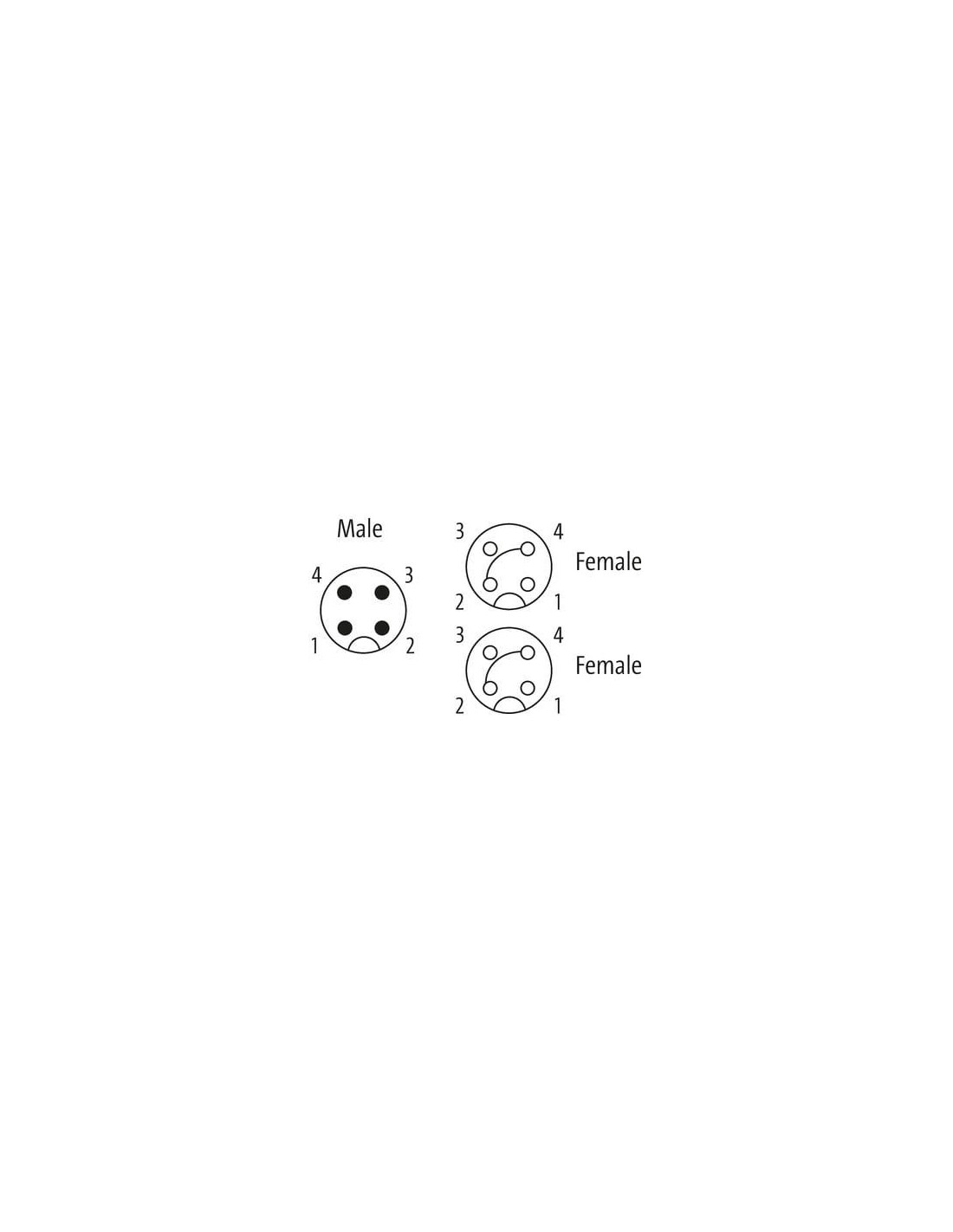

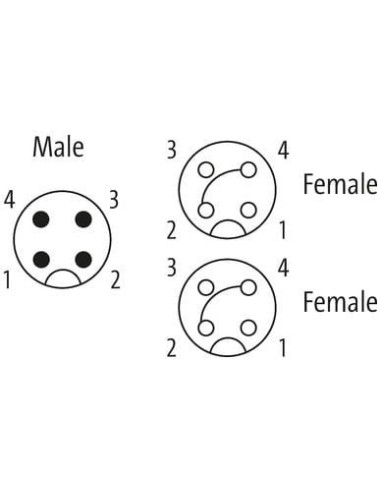

- Złącza: M12 męskie proste, dwa gniazda żeńskie kątowe 90° (4-piny)
- Długość przewodu: 2 m (inne długości na zamówienie)
- Materiał obudowy: PUR, niklowany metal, PVC (płaszcz kabla)
- Prąd maksymalny na styk: 4 A
- Napięcie robocze: do 250 V AC/DC
- Stopień ochrony: IP65, IP66K, IP67
- Temperatura pracy: -25°C do +85°C
- Wytrzymałość na zginanie i odporność chemiczna
Dzięki swojej uniwersalności oraz wysokim parametrom technicznym, rozdzielacz Y M12 4-pinowy stanowi niezawodne i funkcjonalne rozwiązanie dla nowoczesnych instalacji przemysłowych, w których wymagane są połączenia o dużej trwałości oraz odporności na czynniki zewnętrzne i mechaniczne.
