Xtreme - Outdoor
Rozdzielacz Y
Męski prosty
6...230 V AC/DC
4-piny – 2-piny
kompatybilne z Deutsch DT06-4S i Deutsch DT06-2S
bez komponentów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-4S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Strona 3
| Family construction form | Amphenol AT06-2S |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

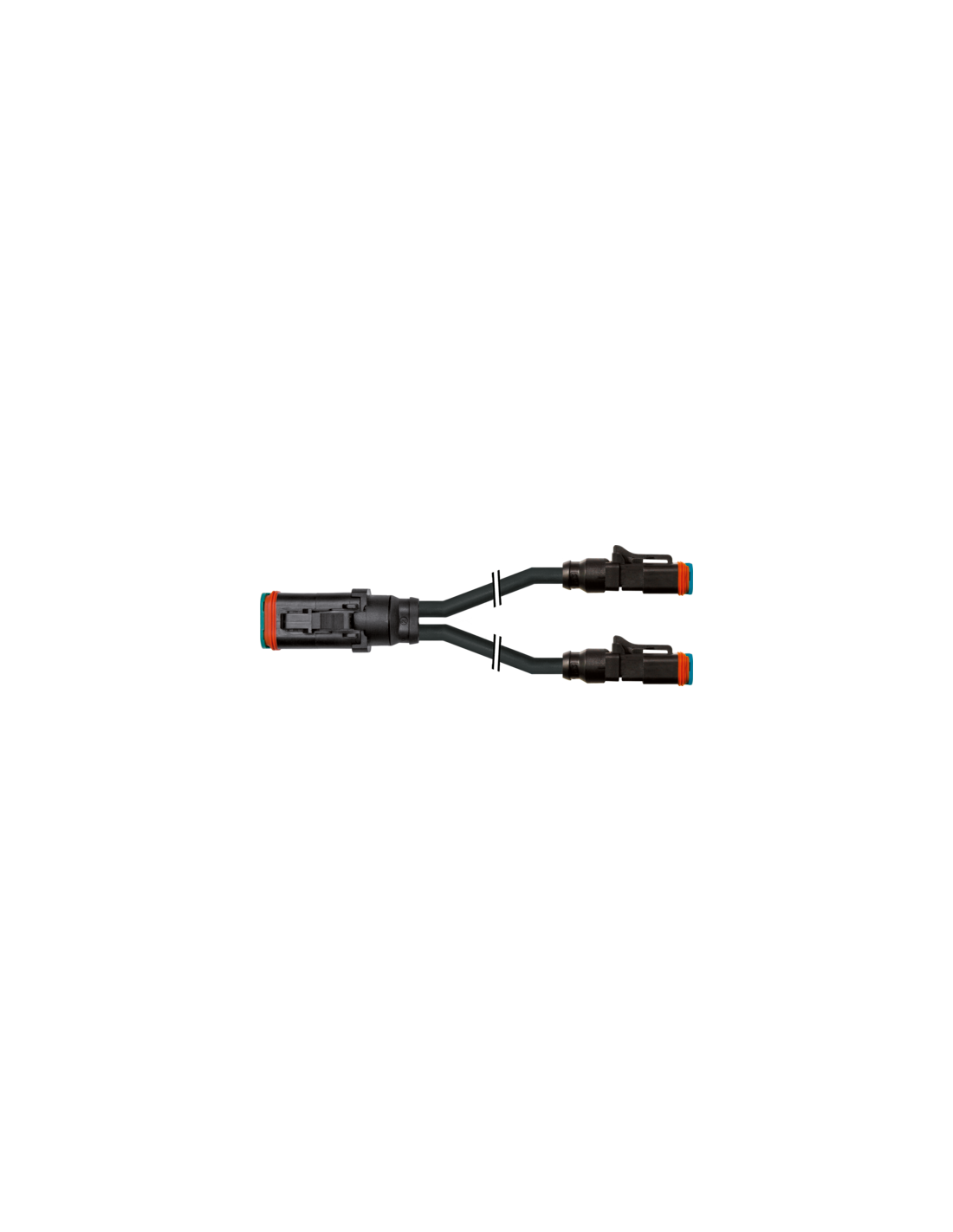

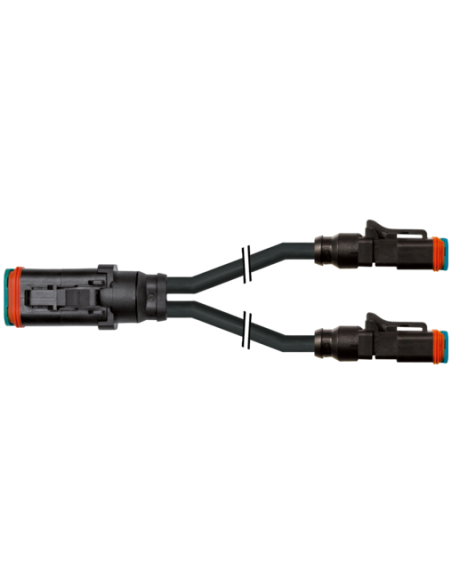

Złącze rozdzielające typu Y – Korek pobierający MDCY06-4s / 2x MDC06-2s – 7072-77501-7540500
Złącze rozdzielające Y typu MDCY06-4s / 2x MDC06-2s to wysokiej jakości komponent dedykowany do instalacji elektrycznych w trudnych warunkach przemysłowych i zewnętrznych. Dzięki solidnej budowie oraz szerokiemu zakresowi parametrów technicznych znajdzie zastosowanie w wielu branżach, gdzie niezawodność i bezpieczeństwo połączeń mają kluczowe znaczenie.
Funkcjonalność i wykorzystanie złącza rozdzielającego Y Deutsch/Amphenol
Korek pobierający Y umożliwia podział sygnału lub zasilania z jednego 4-pinowego złącza na dwa 2-pinowe złącza, przy zachowaniu pełnej kompatybilności z Deutsch DT06-4S, Deutsch DT06-2S oraz Amphenol AT06-4S/2S. Wysoka wszechstronność konstrukcyjna pozwala na zastosowanie w przemyśle maszynowym, rolniczym, motoryzacyjnym, systemach automatyki oraz wszędzie tam, gdzie wymagana jest szybka i pewna dystrybucja sygnałów lub zasilania w aplikacjach zewnętrznych.
- Kompatybilność: pasuje do systemów wymagających złączy Deutsch i Amphenol.
- Podział obwodu: umożliwia rozprowadzenie sygnału/zasilania z jednego gniazda na dwa odbiorniki.
- Możliwość przedłużenia: na życzenie dostępne są inne długości przewodów, umożliwiające elastyczne dostosowanie do potrzeb instalacji.
Najważniejsze zalety techniczne złącza MDCY06-4s / MDC06-2s
- Wytrzymała obudowa wykonana z odpornych na chemikalia i oleje tworzyw sztucznych (PA, PUR, PP).
- Odporność na warunki zewnętrzne – klasa szczelności IP68 zapewnia ochronę przed wodą i pyłem, także przy zanurzeniu.
- Zakres temperatur pracy: od -25°C do +85°C dla złącza oraz od -40°C do +90°C dla kabla.
- Wysoka wytrzymałość mechaniczna: blokada zatrzaskowa oraz elastyczny przewód umożliwiający nawet miliony cykli gięcia i skręcania.
- Dobra odporność UV i ogniowa (normy DIN EN ISO 4892-2, UL 1581, IEC 60332-2-2).
- Przewody bezhalogenowe, bezsilikonowe, bezołowiowe, wolne od kadmu i FCKW – gwarancja bezpieczeństwa oraz spełnienia wysokich wymogów środowiskowych.
Typowe zastosowania rozdzielaczy Y Deutsch / Amphenol (7072-77501-7540500)
Złącze rozdzielające Y przeznaczone jest do profesjonalnych instalacji wymagających szybkiego i pewnego rozdziału sygnałów lub zasilania, w tym:
- Maszyny budowlane, rolnicze i pojazdy terenowe – odporność na wilgoć, szkodliwe media i skrajne temperatury.
- Automatyka przemysłowa – elastyczne okablowanie, szybka wymiana i konserwacja modułów.
- Systemy monitoringu, oświetlenia LED, czujniki i sterowniki – rozgałęzienie obwodów zasilających i sygnałowych.
- Zastosowania zewnętrzne i mobilne – solidność wykonania pozwala na instalację na zewnątrz budynków oraz w ruchomych elementach maszyn.

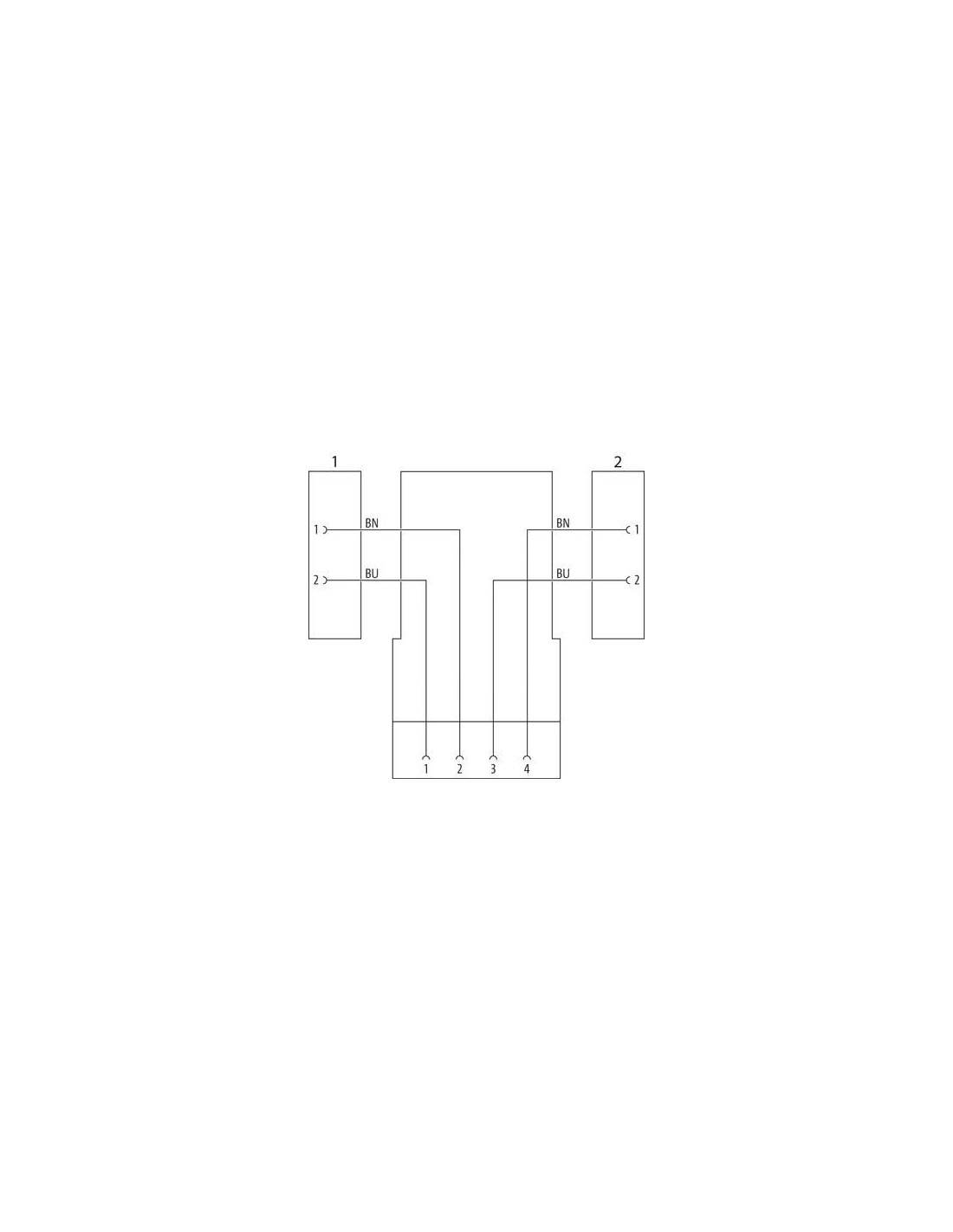

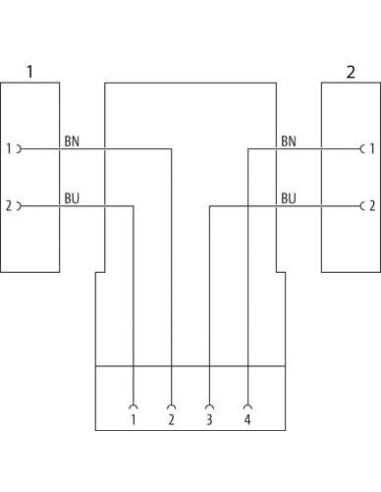

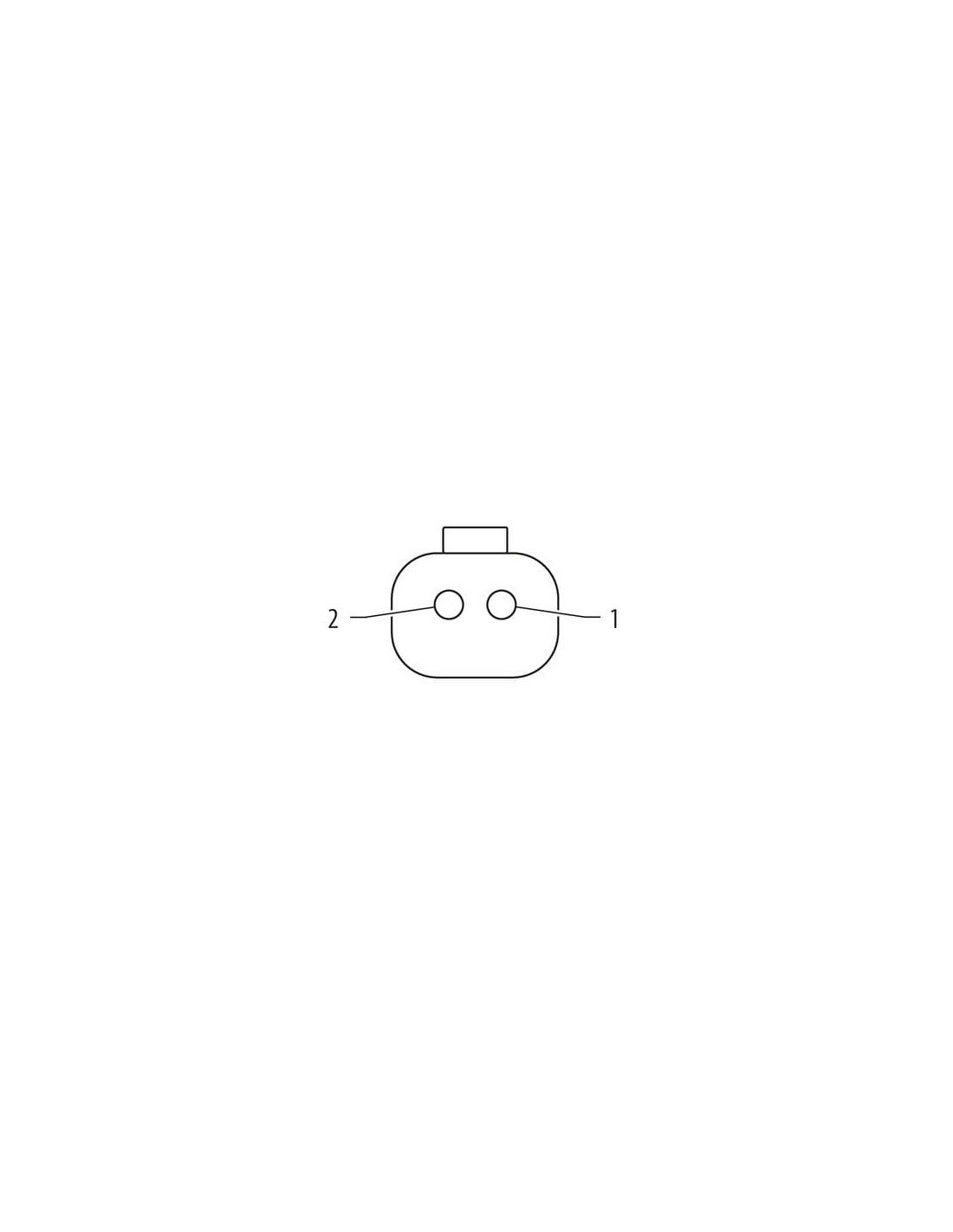

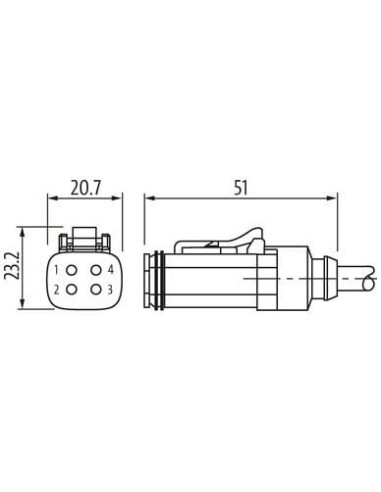

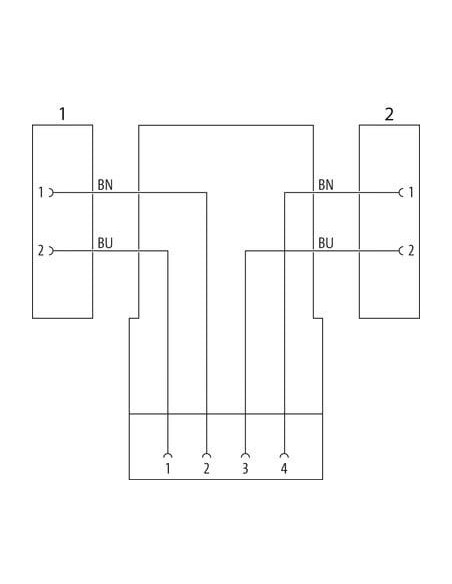

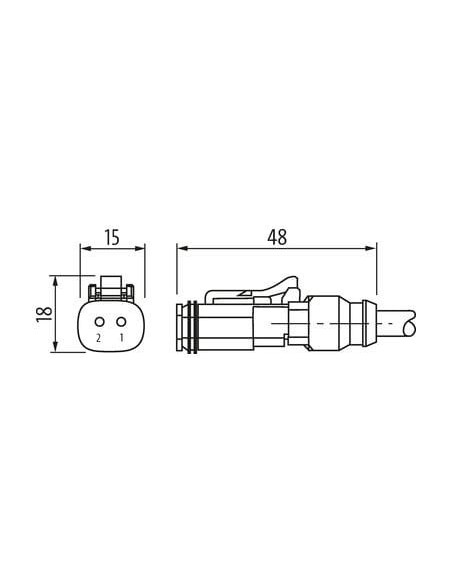

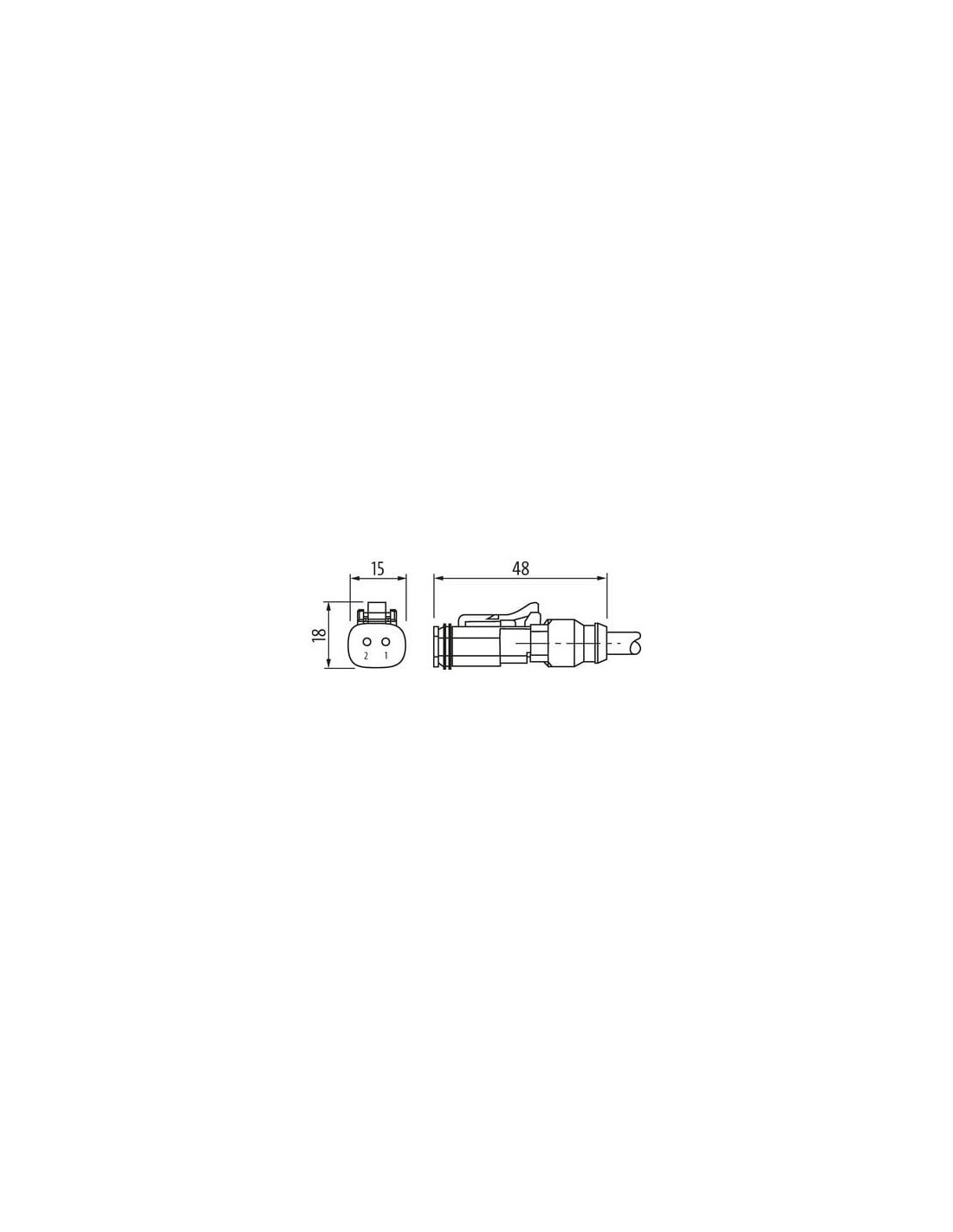

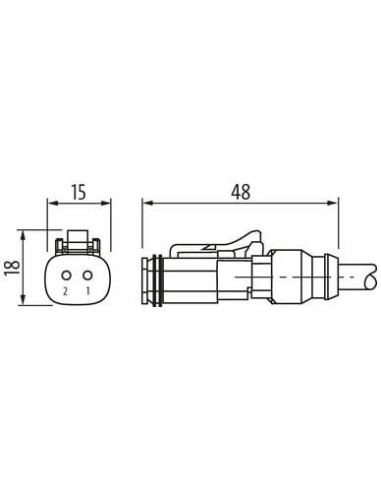

Budowa, schematy podłączeń i wymiary
Dzięki budowie typu Y oraz zgodności z popularnymi systemami złączy Deutsch i Amphenol produkt gwarantuje łatwy montaż oraz wysoki poziom bezpieczeństwa połączeń, nawet w środowiskach narażonych na wibracje oraz zasolenie. Czytelne oznaczenia pinów oraz współpracujące przewody ułatwiają prawidłowe wykonanie okablowania i serwis.
Złącze spełnia wymagania większości norm dotyczących elektromobilności, motoryzacji oraz przemysłu ciężkiego.
