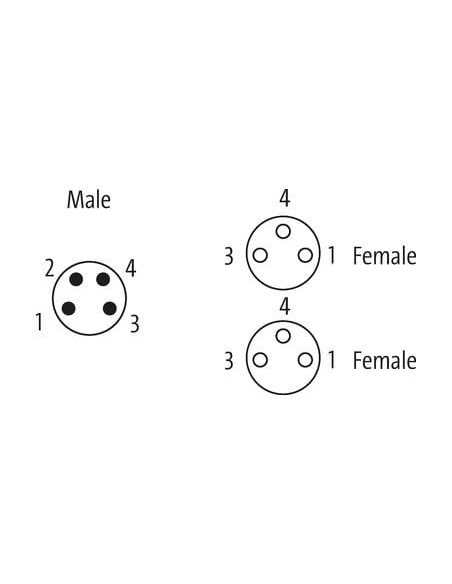

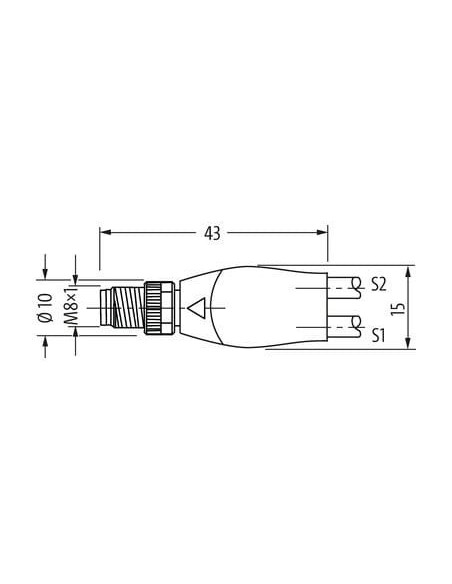

Rozdzielacz typu Y M8 – M8, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |

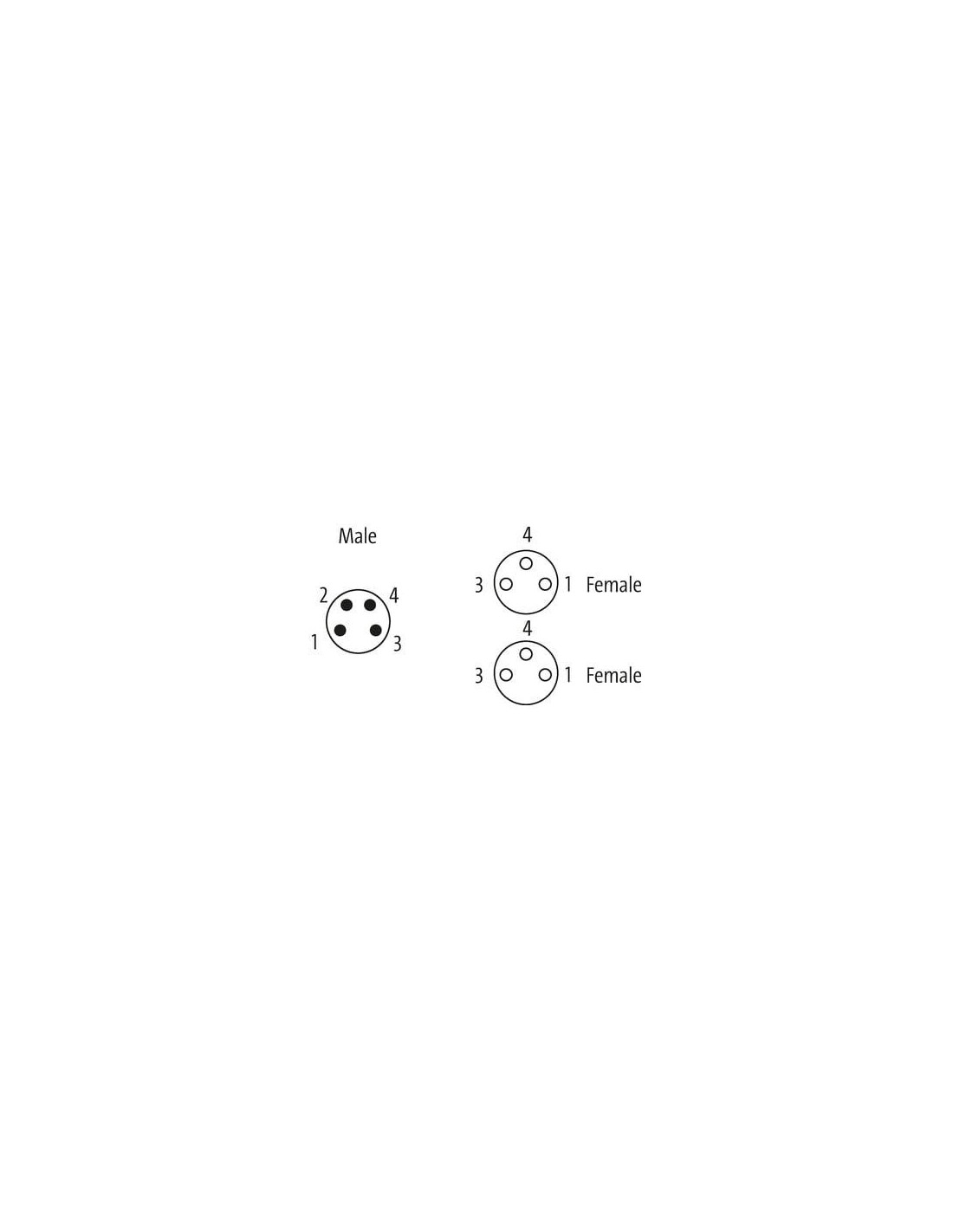

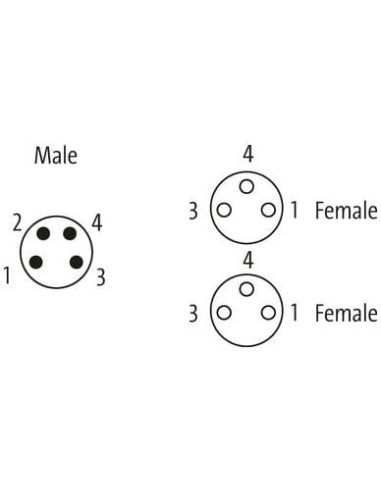

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | nickel plated |
| Powłoka blokady śruby | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Materiał blokady nakrętki | Cynkowy odlew ciśnieniowy |
| Materiał blokady śruby | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

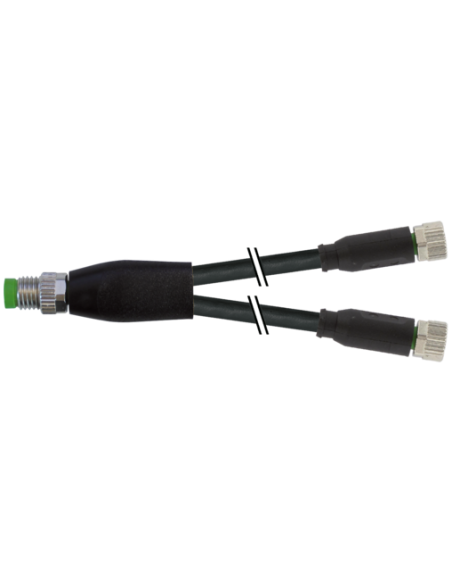

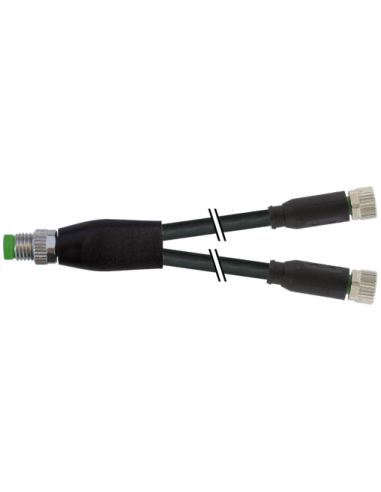

Rozdzielacz Y M8 męski/żeński – wysokiej jakości przewód rozdzielający sygnał
Rozdzielacz Y M8 męski/żeński o kodzie 7000-87051-6100030 to specjalistyczny element wykorzystywany w aplikacjach automatyki przemysłowej, systemach sterowania oraz czujnikach. Produkt ten umożliwia efektywne rozdzielenie sygnału lub zasilania z jednego złącza do dwóch równoległych urządzeń. Dzięki kompaktowej konstrukcji i solidnemu wykonaniu, pozwala na łatwe wprowadzenie oraz zabezpieczenie okablowania, nawet w wymagających warunkach przemysłowych.
Zastosowanie rozdzielacza Y M8 – automatyka, robotyka i przemysł
Rozdzielacz znajduje zastosowanie w różnorodnych branżach:
- Sensoryka i czujniki: umożliwia podłączenie dwóch czujników do jednego wejścia sterownika PLC lub modułu wejść/wyjść.
- Automatyka przemysłowa: skuteczny w rozgałęzianiu sygnałów w szafach sterowniczych oraz maszynach produkcyjnych.
- Robotyka: pozwala na zasilanie lub przekazywanie sygnałów do kilku osi robota jednocześnie.
- Maszyny pakujące i linie produkcyjne: upraszcza rozbudowę oraz serwisowanie okablowania sygnałowego i zasilającego.
Najważniejsze zalety rozdzielacza Y M8
- Niezawodność połączenia: pozłacane styki zapewniają pewny i trwały kontakt, nawet w wymagających warunkach środowiskowych.
- Wytrzymałość mechaniczna: obudowa z wytrzymałego PUR oraz osłona z PVC, odporność na chemikalia i oleje - produkt nadaje się do trudnych środowisk pracy.
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68: gwarantuje bezpieczeństwo użytkowania w miejscach narażonych na wilgoć, pył i wibracje.
- Bezpieczeństwo użytkowania: testowane pod kątem pików napięciowych do 1,5 kV oraz zgodność z normą DIN EN 61076-2-114 (M8).
- Niewielkie wymiary: kompaktowa budowa pozwala na instalację w ograniczonej przestrzeni.
Konstrukcja i dane materiałowe rozdzielacza Y M8
Korpus rozdzielacza wykonany jest z trwałego surowca PUR (poliuretan), natomiast osłony wtyków ze stopu cynku oraz mosiądzu, co gwarantuje długą żywotność i odporność na korozję. Wersje z plastikowym radełkowanym pierścieniem są dostępne na życzenie. Uszczelnienia FKM zapewniają szczelność i minimalizują ryzyko przenikania wilgoci i zanieczyszczeń.
Parametry i eksploatacja – praktyczne rozwiązanie dla przemysłu
- Obciążalność prądowa do 4 A oraz napięcie robocze do 60 V DC/50 V AC.
- Elastyczny przewód o długości 0,3 m, wykonany z trwałego PVC, pozwala na prostą instalację.
- Klasa ochrony I zgodnie z IEC 60664-1 oraz stopień zanieczyszczenia 3.

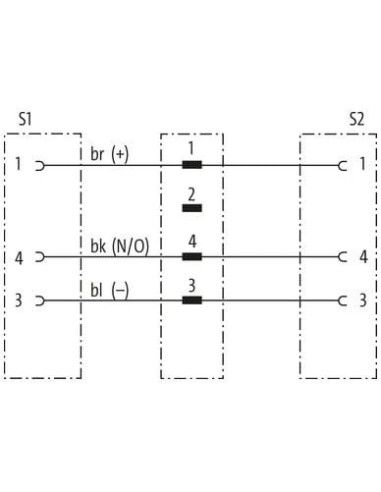

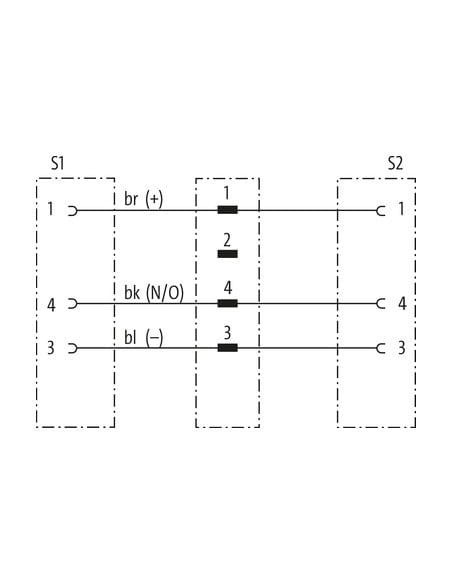

- Przewody trójżyłowe (czarny, niebieski, brązowy) o przekroju 0,25 mm², skrętka klasy 5 – zapewniają niezawodny przesył sygnałów i zasilania.
Typowe zastosowania i korzyści
- Rozdzielanie sygnałów i zasilania – umożliwia równoczesne podłączenie kilku urządzeń do jednego złącza.
- Łatwość instalacji – montaż bez specjalistycznych narzędzi, wystarczy wkręcenie i zabezpieczenie konektora.
- Odporność na warunki atmosferyczne, chemikalia i wibracje – idealny do aplikacji w otoczeniu przemysłowym.
- Bezpieczeństwo okablowania – ochrona IP oraz zalecenia dotyczące promieni gięcia minimalizują ryzyko uszkodzeń mechanicznych i utraty szczelności.
Podsumowanie – rozdzielacz Y M8 do wymagających zadań
Rozdzielacz Y męski M8/żeński M8 stanowi funkcjonalne i niezawodne rozwiązanie do złożonych instalacji przemysłowych, w których kluczowe są modularność, wysoka jakość połączeń oraz odporność na trudne warunki pracy. Stabilna konstrukcja, szeroki zakres temperatur roboczych oraz możliwość elastycznego dopasowania długości przewodów czynią ten element uniwersalnym wyborem w aplikacjach automatyki, robotyki i systemach produkcyjnych.
