Męski prosty – gniazda proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 1 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 0,3 m |

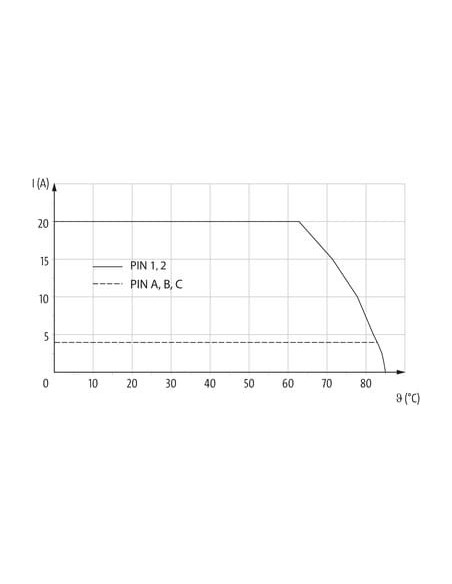

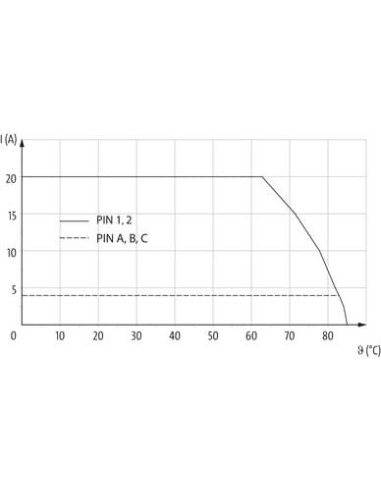

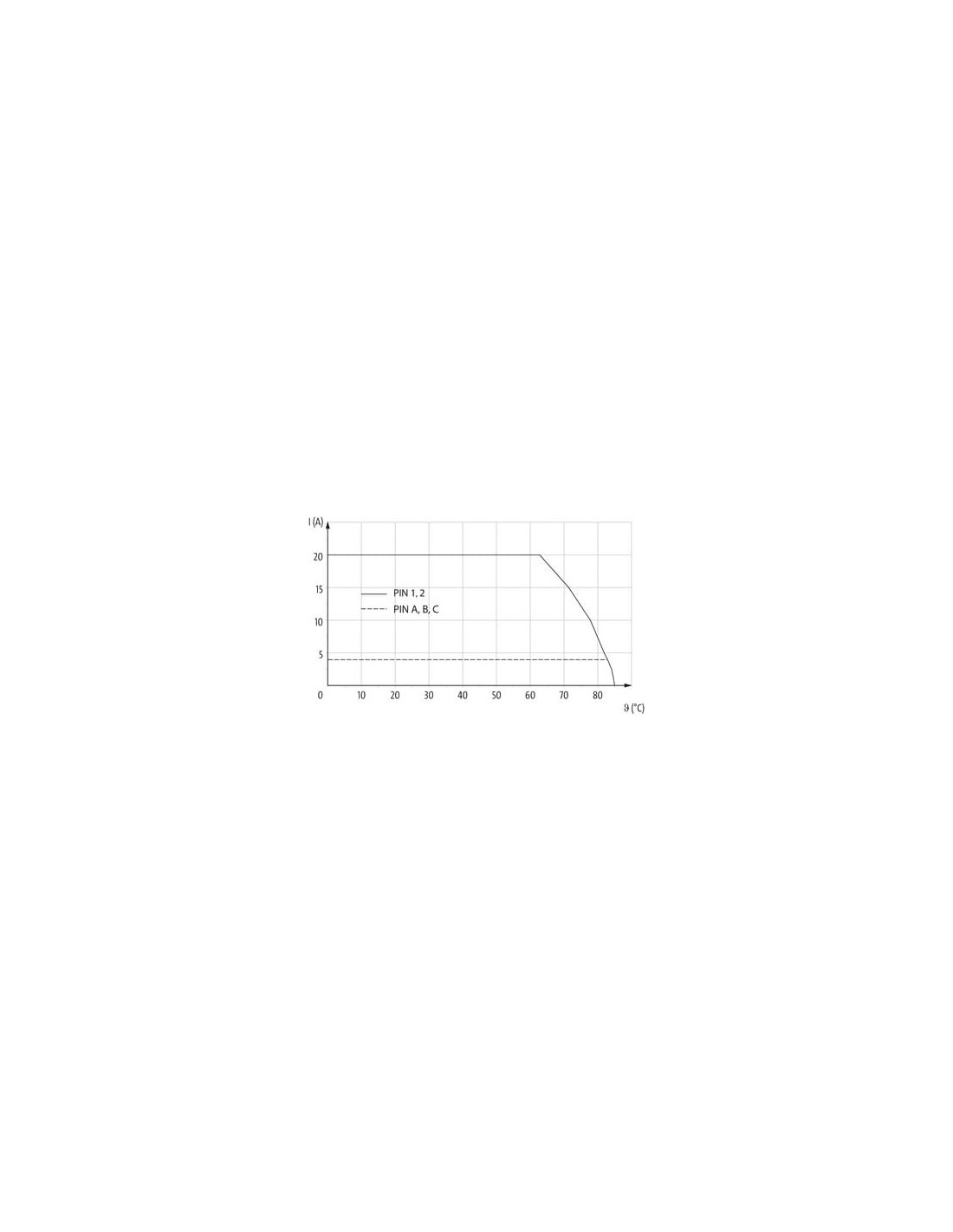

Dane elektryczne | Zasilanie
| Napięcie robocze DC na styk sygnałowy maks. | 48 V |
| Prąd roboczy na styk zasilania maks. | 20 A |
| Prąd roboczy na styk sygnałowy maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Kodowanie | Typ 2 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

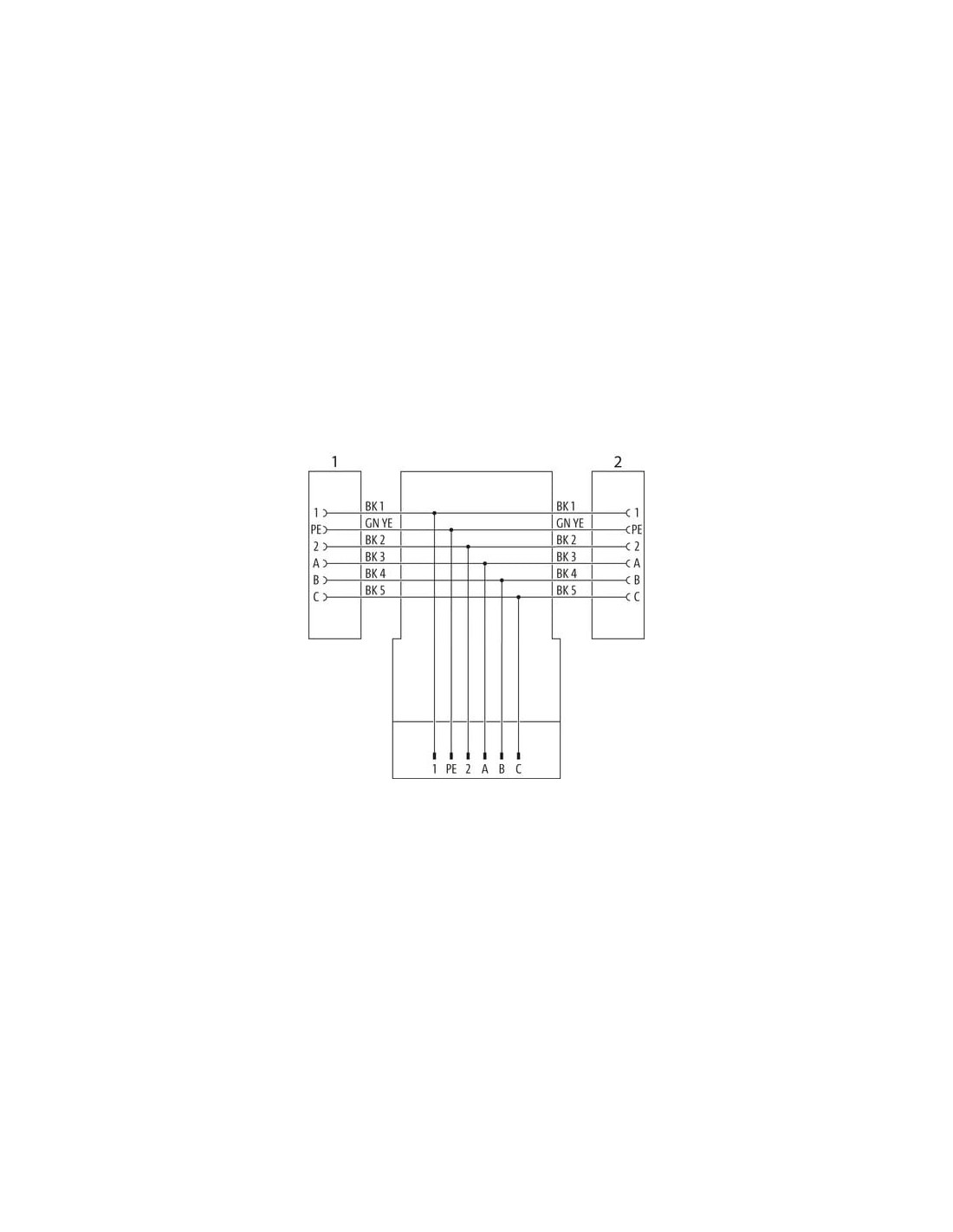

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

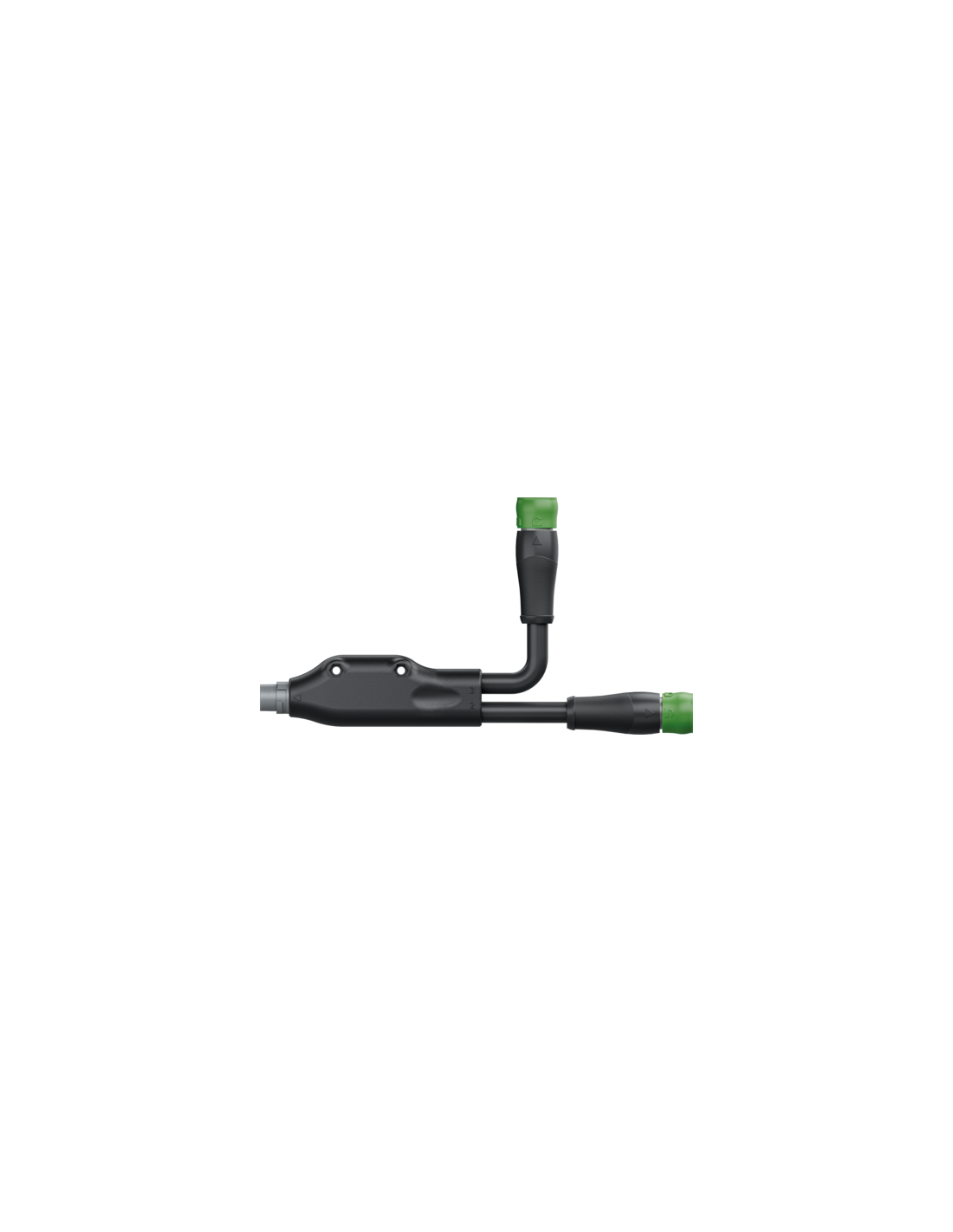

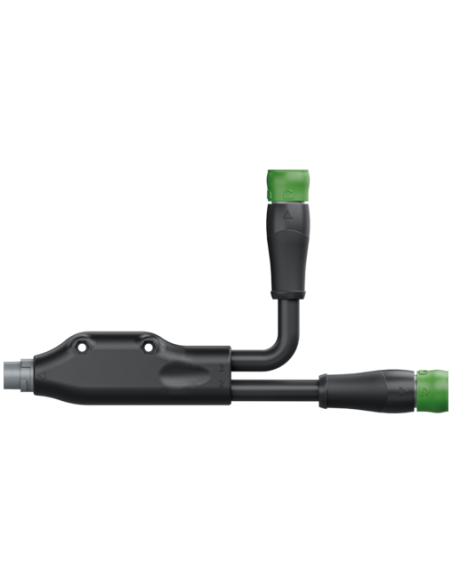

Złącze MQ15 6-pinowe męskie-żeńskie, 48V DC, 7000-P8LDA-P630100 – Bezpieczne i wytrzymałe połączenie w automatyce
Złącze MQ15 męskie-żeńskie o kodzie produktu 7000-P8LDA-P630100 to element wysokiej klasy w systemach automatyki przemysłowej, zaprojektowany do niezawodnych połączeń elektrycznych w wymagających warunkach. Dzięki prostemu zakończeniu przewodów oraz obudowie z materiału odpornego na działanie chemikaliów i olejów, komponent ten znajduje szerokie zastosowanie w aplikacjach przemysłowych, automatyce maszyn, inżynierii mechanicznej oraz systemach zasilania.
Najważniejsze zalety oraz typowe zastosowania złącza prostego MQ15 6-pinowego
- Uniwersalne zastosowanie: idealne zarówno do zasilania, jak i przesyłu sygnałów w środowiskach przemysłowych.
- Wysoka wytrzymałość na obciążenia mechaniczne oraz wpływ środowiska – stopień ochrony IP65/IP67 umożliwia montaż w miejscach narażonych na pył, wilgoć oraz przypadkowe zalania.
- Bagnetowe zamknięcie zapewnia szybki i bezpieczny montaż, eliminując ryzyko przypadkowego rozłączenia podczas pracy maszyn lub urządzeń.
- Kodowanie typ 2 zwiększa niezawodność połączenia, chroniąc przed błędnym wpięciem złączy.
- Optymalna długość kabla: dostępne warianty 1 m oraz 0,3 m umożliwiają łatwą integrację z istniejącą instalacją.
- Wysokie parametry elektryczne: maksymalne napięcie robocze 48V DC, prąd do 20A na pin zasilania oraz 4A na pin sygnałowy umożliwiają podłączenie nawet wymagających odbiorników.
- Certyfikaty cURus – potwierdzenie spełnienia międzynarodowych norm bezpieczeństwa i jakości.
- Kabel z wytrzymałym płaszczem PUR odporny na ścieranie, promieniowanie UV, benzynę oraz oleje.
- Bezołowiowa i bezhalogenowa konstrukcja sprzyja bezpieczeństwu użytkowania również w aplikacjach wymagających zachowania szczególnych norm ekologicznych.
Budowa i charakterystyka techniczna – złącze MQ15

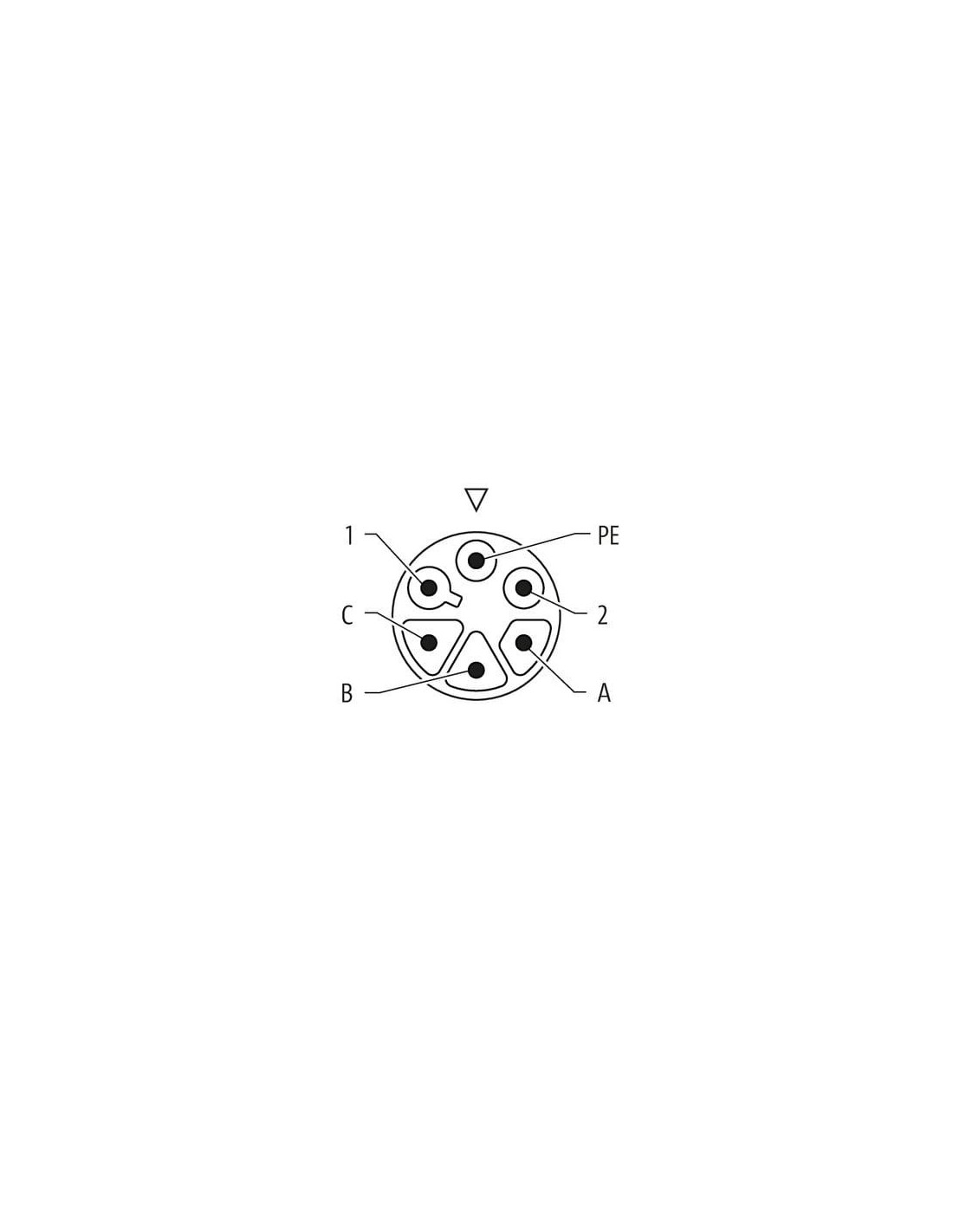

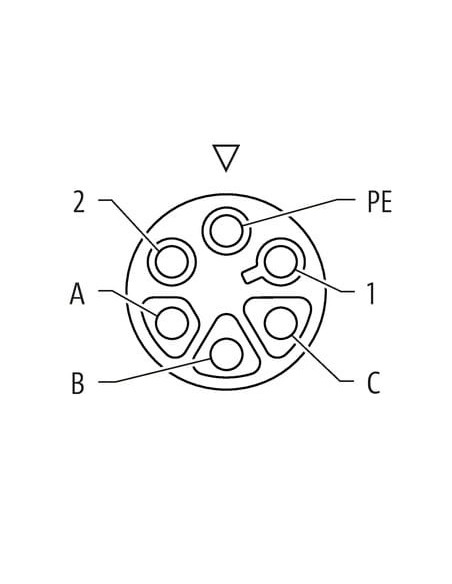

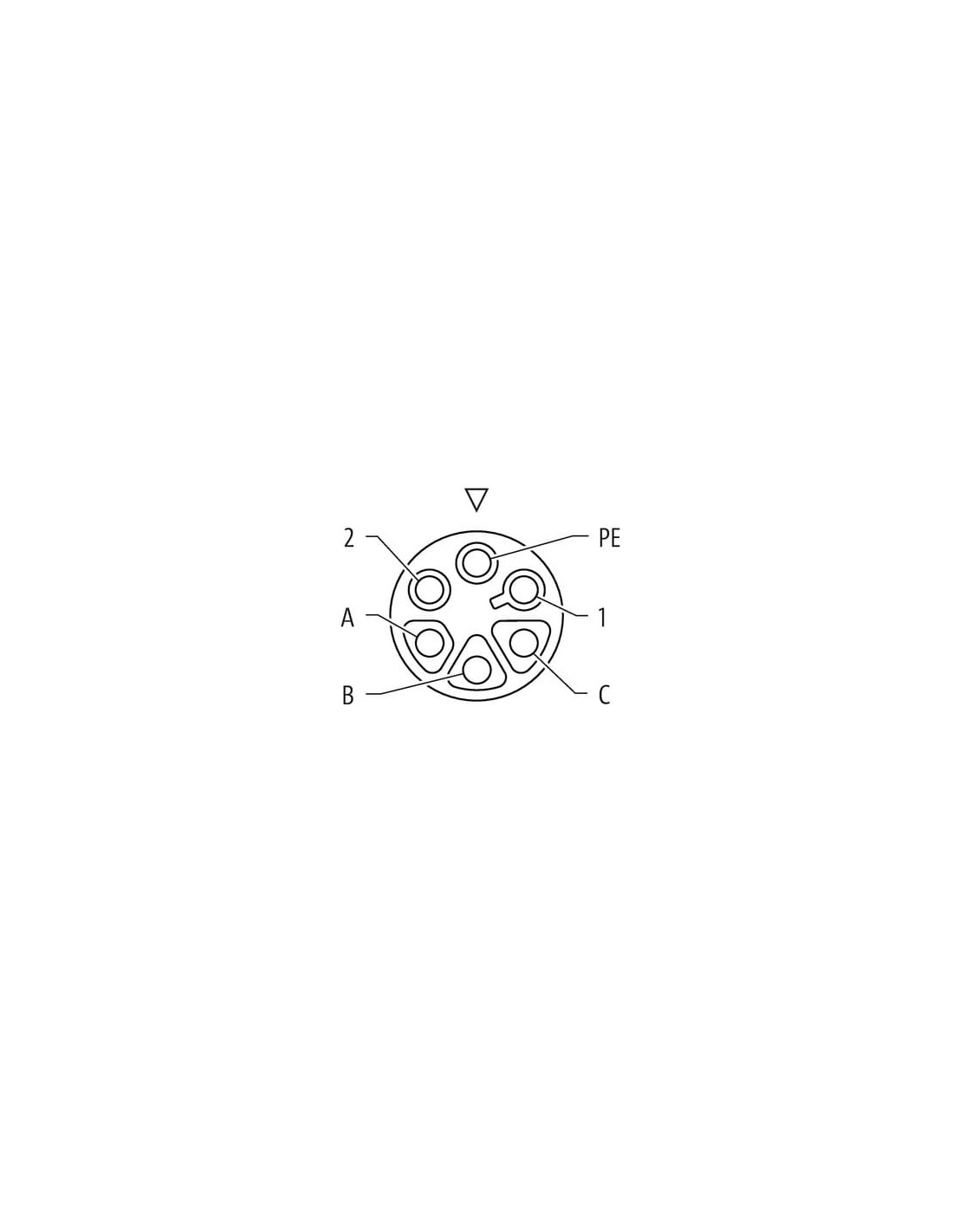

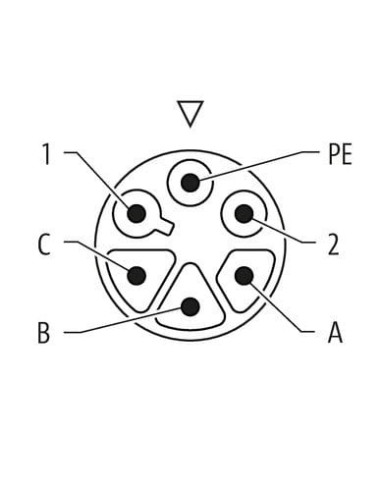

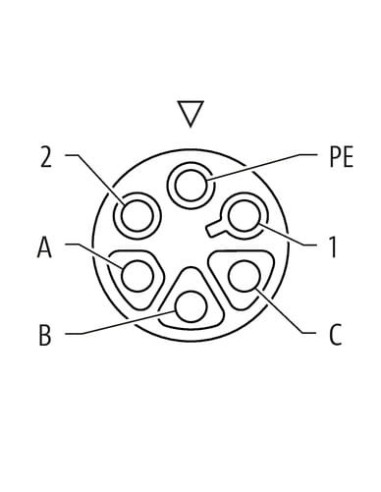

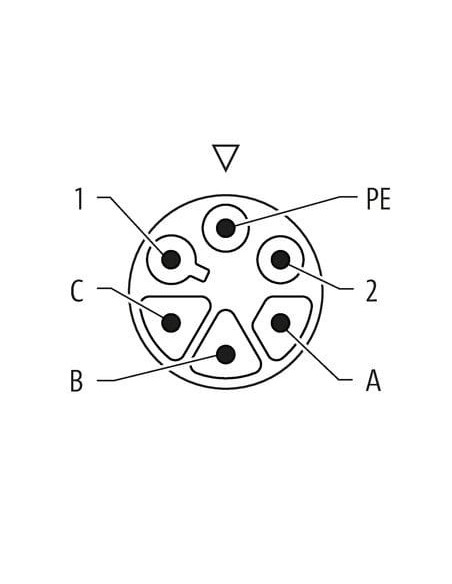

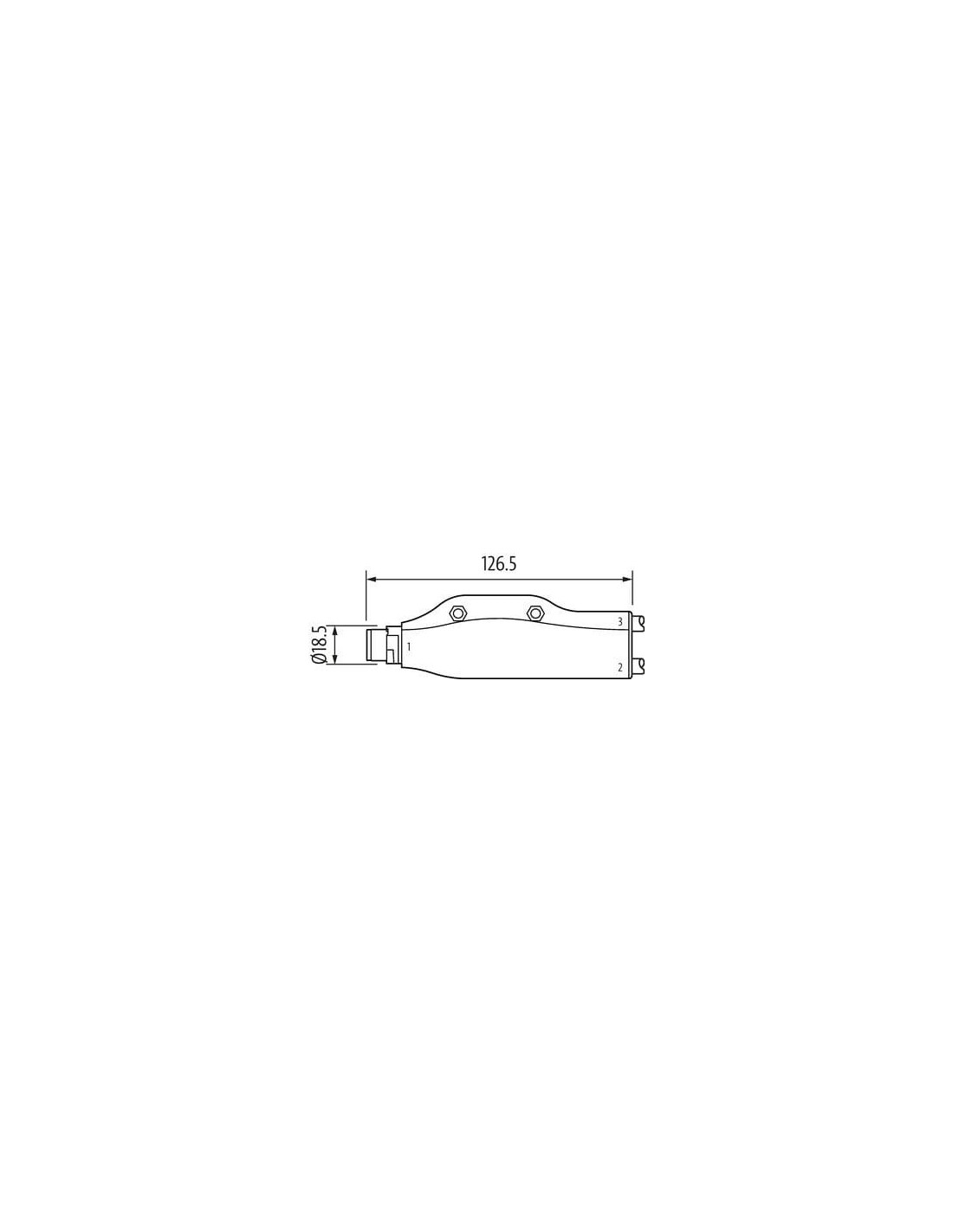

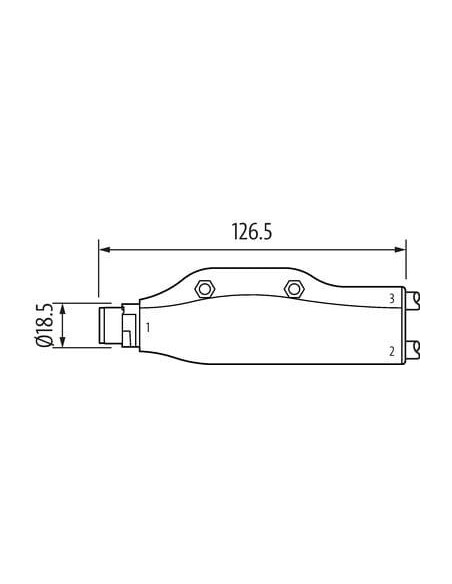

6-pinowe złącze MQ15 zostało wyposażone w trwały korpus z tworzywa sztucznego oraz wyraźne oznaczenia pinów (PE, 1, 2, A, B, C), minimalizując ryzyko błędnych połączeń podczas montażu i obsługi technicznej. Przekrój żył 2,5 mm² pozwala na przesył wyższych prądów bez utraty bezpieczeństwa czy spadków napięcia.
Dzięki wysokiemu poziomowi ochrony (IP65/IP67) złącze spełnia wymagania normy IEC 61076-2-116 oraz IEC 60529. Zastosowane materiały, takie jak PA w izolacji i POM w mechanizmach blokujących, zapewniają długą żywotność i bezpieczeństwo nawet przy intensywnym użytkowaniu.
Bezpieczeństwo i niezawodność w instalacjach – MQ15 7000-P8LDA-P630100
- Odporność na ekstremalne temperatury robocze: od -30°C do 85°C (zależnie od jakości kabla nawet do -50°C i 90°C) umożliwia pracę w trudnych warunkach hali przemysłowej oraz w otoczeniu zewnętrznym.
- Ochrona przed przeciążeniami i skokami napięcia – norma stopnia zanieczyszczenia 3, grupa materiałów izolacyjnych I oraz znamionowy pik napięciowy 0,8 kV zwiększają bezpieczeństwo użytkowania.

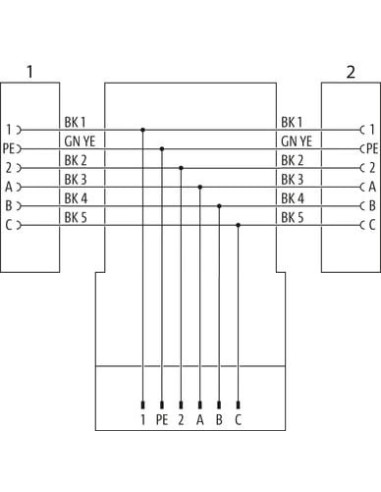

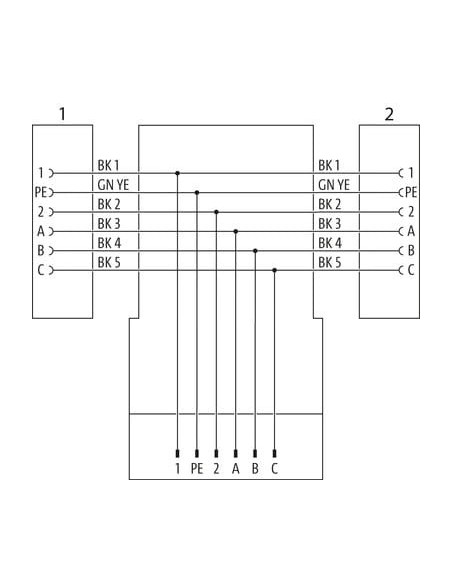

- Oznaczenia kolorystyczne przewodów (czarne 1-5, zielono-żółty PE) oraz skrętka miedziana klasy 6 usprawniają instalację i diagnostykę przewodu.
- Wskazówki instalacyjne: solidna ochrona przed uszkodzeniami mechanicznymi oraz rygorystyczne przestrzeganie promieni gięcia kabla pozwalają utrzymać klasę szczelności IP oraz zapewniają bezawaryjną pracę przez wiele lat.
Złącze MQ15 – Główne zastosowania w automatyce i przemyśle
Produkt 7000-P8LDA-P630100 znajduje typowe zastosowanie jako przewód połączeniowy w instalacjach automatyki przemysłowej, połączeniach zasilających silniki, rozdzielnicach maszyn, agregatach oraz urządzeniach mobilnych. Dedykowane do pracy w trudnych warunkach, złącze sprawdzi się również w sektorze automotive, robotyce, przemyśle spożywczym oraz logistyce, wszędzie tam, gdzie liczy się bezpieczeństwo, trwałość oraz szybki montaż.
- Połączenia zasilające i sygnałowe urządzeń automatyki
- Rozdzielnice oraz panele operatorskie w maszynach przemysłowych
- Przemysłowa infrastruktura energetyczna
- Praca w środowisku z obecnością olejów, smarów oraz chemikaliów
Złącze MQ15 męskie-żeńskie 7000-P8LDA-P630100 to sprawdzony wybór do budowy i modernizacji przemysłowych systemów automatyki, oferujący niezawodność, uniwersalność oraz prostą integrację nawet w najbardziej wymagających aplikacjach.
