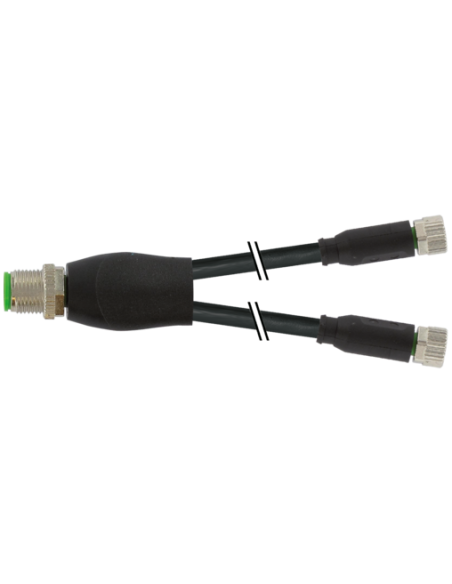

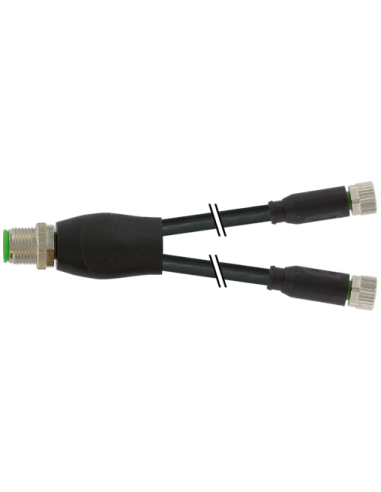

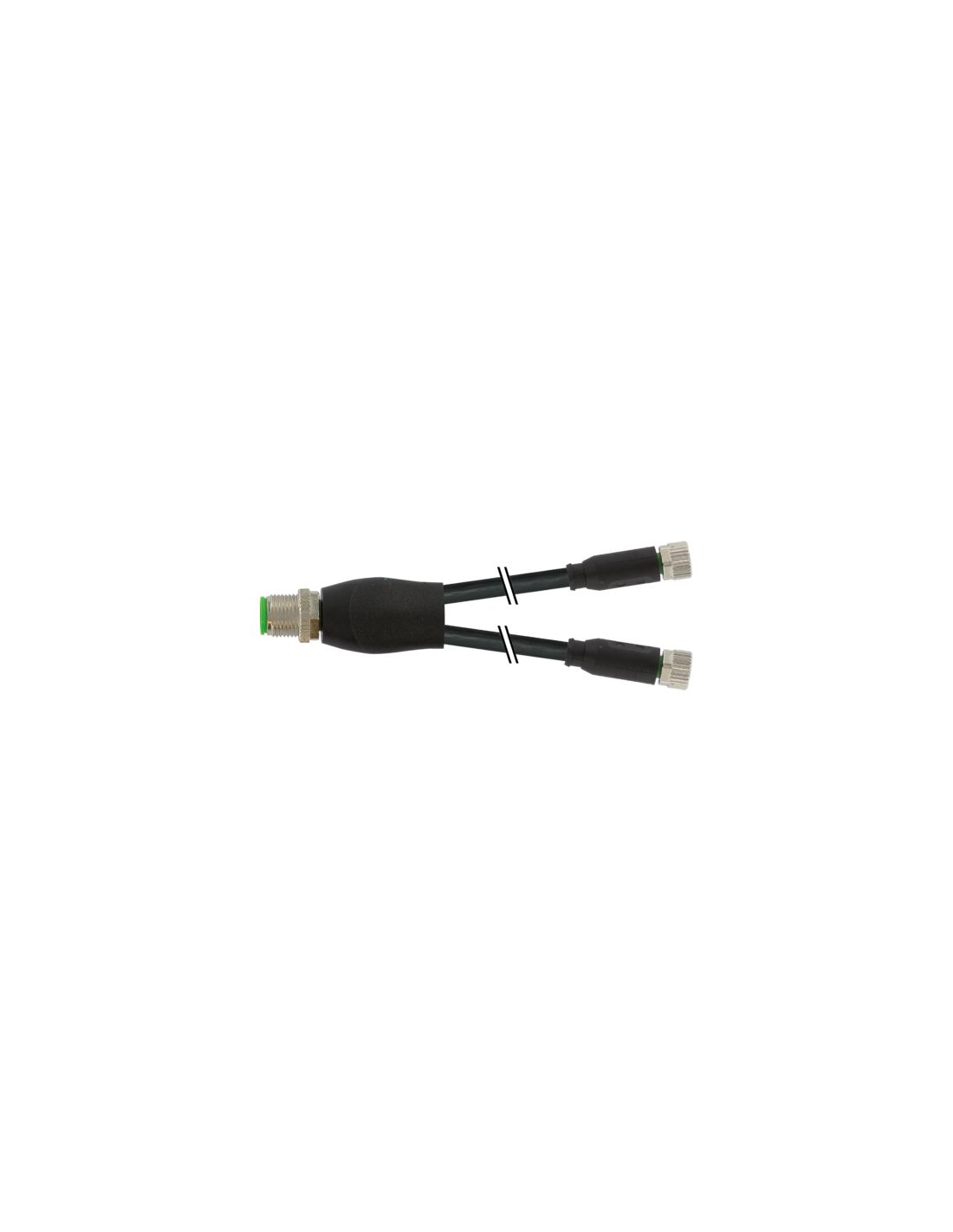

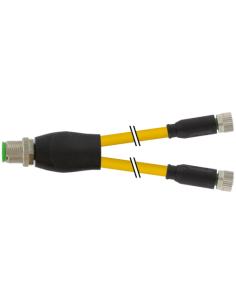

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda proste
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 8 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 610 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M8 żeński 0° – profesjonalne rozwiązanie do automatyki przemysłowej
Rozdzielacz Y M12 / M8 żeński 0° (kod produktu: 7000-40821-6100800) to specjalistyczny element przeznaczony do łączenia i rozdzielania sygnałów w systemach automatyki przemysłowej oraz maszynowej. Urządzenie pozwala na szybkie i wygodne rozgałęzienie sygnałów na dwa niezależne tory, co znacząco ułatwia organizację instalacji oraz redukuje ilość koniecznych przewodów. Rozdzielacz wyposażony jest w złącze M12 4-pin oraz dwa gniazda M8 3-pin, co umożliwia szeroką kompatybilność ze standardowymi czujnikami, siłownikami i innymi elementami systemów sterowania.
Zastosowanie rozdzielacza Y M12 / M8 – wszechstronne możliwości wykorzystania
Rozdzielacz Y stanowi niezastąpione rozwiązanie w rozbudowanych instalacjach przemysłowych, gdzie konieczne jest:
- Podłączanie dwóch urządzeń do jednego wyjścia sterownika PLC lub modułu I/O,
- Prowadzenie oszczędnej i czytelnej instalacji elektrycznej w szafach sterowniczych, na liniach produkcyjnych i w automatyce maszyn,
- Elastyczne rozdzielanie sygnałów analogowych lub cyfrowych dla czujników, elementów wykonawczych, wyłączników i zaworów.
Stosowanie tego typu rozdzielaczy usprawnia proces serwisowania i diagnostyki dzięki szybkozłączom M12/M8.
Najważniejsze zalety rozdzielacza Y M12 / M8
- Oszczędność miejsca – eliminacja konieczności stosowania dodatkowych puszek rozdzielczych lub zbędnych przewodów,
- Łatwy i szybki montaż dzięki standardowym złączom śrubowym z kodowaniem A,
- Wysoka odporność na warunki przemysłowe: obudowa z tworzywa sztucznego odpornego na oleje i chemikalia, stopień ochrony IP65/IP66K/IP67,
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 85°C,
- Wytrzymały kabel PUR/PVC odporny na ścieranie, promieniowanie UV, działanie benzyny i olejów,
- Sygnały prowadzone za pomocą pozłacanych styków, co gwarantuje niezawodność przesyłu sygnału, nawet w trudnym środowisku pracy,
- Zwiększone bezpieczeństwo instalacji – zabezpieczenie przeciwwstrząsowe oraz spełnienie wymagań norm DIN EN 61076-2-101 (M12) i DIN EN 61076-2-114 (M8).
Budowa i dane techniczne złączy M12 i M8
- Złącze M12 (męskie, proste, 4-pinowe), gwint M12x1, kodowanie A, przeznaczone do podłączania urządzeń o wyższych wymaganiach sygnałowych i prądowych.
- Dwa gniazda M8 (żeńskie, proste, 3-pinowe), gwint M8x1, kodowanie A – kompatybilne z szeroką gamą czujników i siłowników.
- Długość przewodu: 8 m – umożliwia prowadzenie instalacji na większych odległościach.
Typowe zastosowanie rozdzielacza Y M12 / M8
- Przemysł motoryzacyjny, spożywczy, farmaceutyczny – przy łączeniu wielu komponentów automatyki na jednej linii produkcyjnej,
- Maszyny CNC, robotyka przemysłowa – przyłączanie kilku sensorów do wspólnego złącza kontrolera,
- Transport i logistyka – w automatycznych systemach sortujących i pakujących,
- Instalacje wewnętrzne i zewnętrzne dzięki wysokiej odporności na czynniki środowiskowe i trwałości mechanicznej przewodu.
Rozdzielacz Y M12 / M8 gwarantuje szybkie, niezawodne i ekonomiczne prowadzenie instalacji sygnałowej oraz zasilania niskonapięciowego w środowiskach przemysłowych, zapewniając jednocześnie wysoką ochronę urządzeń, łatwość montażu i elastyczność rozbudowy linii technologicznych.
