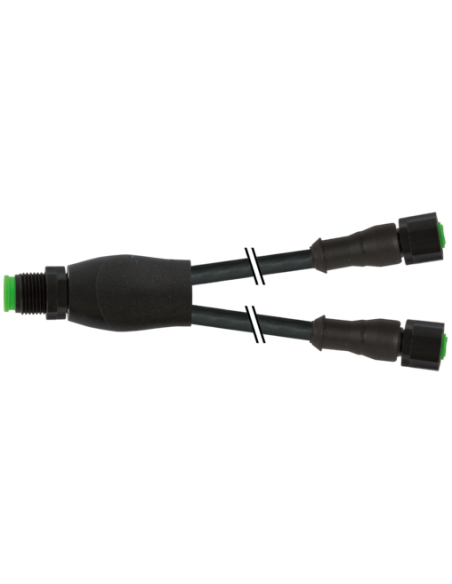

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Stal szlachetna 1.4305 (V2A), powlekany PTFE
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | PTFE beschichtet |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 828 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Bandowanie | PTFE-Folie |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 44,88 g/m |
| Materiał płaszcz | FEP |
| Twardość krawędzi osłona | 57 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FEP |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 52,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -100 °C |
| Temperatura robocza maks. (stała) | 180 °C |
| Temperatura robocza min. (w ruchu) | -100 °C |
| Temperatura robocza maks. (w ruchu) | 180 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński 0° – profesjonalne rozwiązanie do rozgałęziania sygnału
Rozdzielacz Y M12 / M12 żeński 0° Protect o kodzie produktu 7003-40708-8280060 to wysokiej jakości element wykorzystywany w rozbudowie i organizacji instalacji przemysłowych oraz automatyki. Dzięki złączom M12 oraz uniwersalnej konstrukcji typu Y, urządzenie to umożliwia efektywne rozdzielanie sygnału oraz zasilania na dwa niezależne obwody, zachowując przy tym najwyższą szczelność i niezawodność połączeń.
Zastosowanie rozdzielacza Y M12 w przemyśle i automatyce
Rozdzielacz Y M12 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest solidne rozdzielenie sygnałów czujników, elementów wykonawczych lub zasilania. Najczęściej stosowany jest w:
- maszynach i liniach produkcyjnych,
- systemach automatyki przemysłowej,
- rozwiązaniach transportowych i logistycznych,
- aplikacjach wymagających odporności na trudne warunki środowiskowe,
- aplikacjach wymagających niezawodnych złącz odpornych na oleje i czynniki chemiczne.
Zalety i cechy charakterystyczne rozdzielacza Y M12 / M12 żeński 0° Protect
Wybór złącza M12 w rozdzielaczu Y gwarantuje wysoki poziom bezpieczeństwa połączenia oraz odporność na drgania i czynniki zewnętrzne, takie jak wilgoć, kurz czy oleje. Kluczowe cechy produktu to:
- Stopień ochrony IP67, umożliwiający stosowanie w trudnych warunkach przemysłowych,
- Obudowa wykonana z trwałego tworzywa PUR i powlekana stalą szlachetną (1.4305 V2A), zapewniająca bardzo dobrą odporność chemiczną,
- Wysoka odporność środowiskowa – temperatura pracy od -25°C do +85°C (zależnie od jakości kabla),
- Typowa długość kabla: 0,6 m,
- Napięcie robocze do 250 V AC/DC, prąd znamionowy do 4 A na styk,
- Kodowanie typu A, informujące o kompatybilności z szeroką gamą urządzeń automatyki,
- Brak diody LED – wyższa niezawodność i odporność na zakłócenia elektromagnetyczne.
Bezhalogenowa, bezołowiowa powłoka z FEP zapewnia odporność na promieniowanie UV i trudnopalność (zgodnie z UL 1581, IEC 60332-2-2), a także bardzo dobre parametry mechaniczne i elektryczne przewodu.
Możliwości personalizacji i bezpieczeństwo instalacji
Długość przewodu może być dostosowana do indywidualnych potrzeb użytkownika, istnieje również możliwość wyboru wersji z plastikową śrubą radełkowaną. Specjalne uszczelnienie z FKM oraz konstrukcja odporna na wstrząsy i zabezpieczenie przeciwwstrząsowe gwarantują długotrwałe i stabilne użytkowanie w systemach wymagających ciągłego nadzoru i bezawaryjnej pracy.
Ważnym aspektem bezpieczeństwa jest przestrzeganie promieni gięcia przewodu oraz zabezpieczenie przed nadmiernymi obciążeniami mechanicznymi, co pozwala utrzymać stopień ochrony IP67 i zapewnia długi czas eksploatacji produktu.
Budowa oraz schematy połączeń – rozdzielacz Y M12
Rozdzielacz Y jest wyposażony w solidne i wygodne w montażu złącza M12 (gwint M12 x 1), umożliwiające szybką i pewną instalację oraz rozgałęzienie połączenia na dwie linie. Przykładowe schematy połączeń i przyporządkowanie przewodów są dostępne na ilustracjach technicznych produktu, co ułatwia wdrożenie w typowych aplikacjach automatyki.
Podsumowanie – rozdzielacz Y M12 / M12 do zaawansowanych zastosowań przemysłowych
Rozdzielacz Y M12 / M12 żeński 0° Protect 7003-40708-8280060 to niezawodne, solidne i uniwersalne rozwiązanie do rozgałęziania sygnałów i zasilania w wymagających warunkach przemysłowych. Trwałość konstrukcji, wysoka odporność na czynniki środowiskowe oraz łatwość montażu sprawiają, że jest to wybór dedykowany profesjonalnym aplikacjom automatyki i robotyki.
